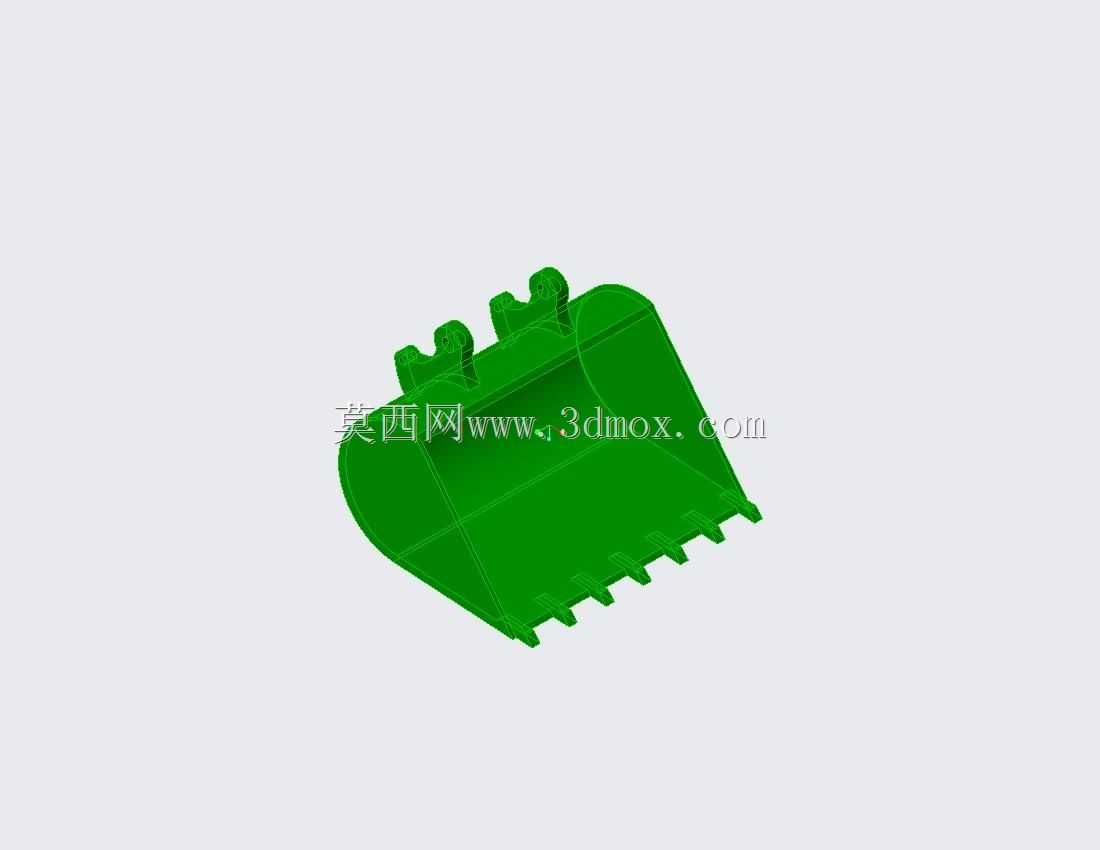

工程机械作业端带齿推土装载铲斗结构

土方作业场景里，这类带齿铲斗是直接接触作业介质的核心执行部件，不管是场地平整、松散物料推拢、短距离转运剥离的土石方，还是基坑开挖后的余土清理，铲斗的结构强度、齿部排布、曲面弧度都直接决定作业效率与设备能耗。很多刚入行的结构设计人员容易把铲斗当成简单的焊接壳体，实际在工程应用里，这个部件的受力工况远比静态载荷分析复杂：推土作业时斗齿最先切入密实土层，尖部承受的冲击载荷会沿着斗齿座传递到斗前壁，若斗唇与斗壁的过渡圆角设计不合理，应力集中位置很容易在数百小时作业后出现焊缝开裂；侧向收料时，侧壁的加强筋如果排布位置不对，遇到夹杂石块的硬土层时会出现侧壁外鼓变形，直接导致斗齿安装座错位，后续更换斗齿时无法对位。

从功能特性上看，这款铲斗的斗齿采用等间距排布，齿尖突出斗唇一定距离，切入土层时能先把密实土体分割成条状，降低斗唇整体切入阻力，相比无齿平口铲斗，同等推进行程下的作业阻力能降低两成左右，尤其在半固结粉质黏土、混有少量砾石的回填土作业场景里优势明显。斗体的曲面采用变曲率设计，靠近斗唇位置的曲率半径更小，方便物料快速沿曲面抬升，靠近斗背位置曲率半径变大，能增加斗内容积，同时避免推运过程中物料从斗顶洒落，作业时不用频繁调整铲斗倾角就能保持满斗状态。上部的两个安装耳座是与动臂连杆机构连接的关键位置，耳座的孔位同轴度、端面垂直度直接影响安装后的铰接间隙，间隙过大会导致作业时铲斗晃动，不仅会加剧铰接销轴的磨损，还会让整机操作的精准度下降，设计时耳座内侧都加了加厚衬板，把铰接点的集中载荷分散到更大面积的斗壁上，避免耳座根部撕裂。

设计思路上，这类铲斗不会一味追求板材厚度来提升强度，毕竟过重的铲斗会增加动臂端的负载，反而压缩整机的有效载荷能力，还会提升燃油消耗。实际建模时会先根据作业工况确定额定斗容，再反推斗体的开口宽度、深度与曲面轮廓，斗唇部分采用耐磨合金板材，斗壁主体用高强度结构钢，不同位置的板材厚度根据受力仿真结果做差异化设置：受力最大的斗唇、耳座安装位置、侧壁下沿厚度更大，斗背、侧壁上沿受力较小的位置适当减薄，在保证整体结构强度满足冲击载荷要求的前提下，尽可能控制斗体自重。斗齿与斗座采用可更换的卡接结构，日常作业中斗齿磨损到限后不用整体切割更换，只需要敲出固定销就能替换新齿，大幅降低现场维护的时间成本。

安装边界方面，上部两个铰接耳的中心距、耳板厚度、铰接孔内径都要和对应吨位推土机的动臂连杆端尺寸完全匹配，安装后铲斗的最大收斗角、最大卸料角要在整机液压行程的允许范围内，避免举升过程中出现机构干涉。铲斗下沿的斗齿尖端到铰接点的距离要控制在设计范围内，保证铲斗放平切入地面时，所有斗齿能同时接触地面，不会出现单齿先受力导致偏载的情况。侧壁的外廓尺寸要小于动臂两侧的安装间隙，转向或者侧倾作业时不会和动臂结构发生剐蹭。很多现场反馈的铲斗早期失效问题，往往不是板材强度不够，而是安装尺寸匹配不到位，导致作业时长期承受附加的偏载力矩，最终在应力集中位置出现疲劳损坏，建模过程中需要反复核对安装位的尺寸链，把铰接点的位置公差、形位公差都标注清楚，才能保证加工后的成品能直接适配对应机型，不需要现场二次修配。
