鼠笼式鼓风机动力端与风叶组件结构

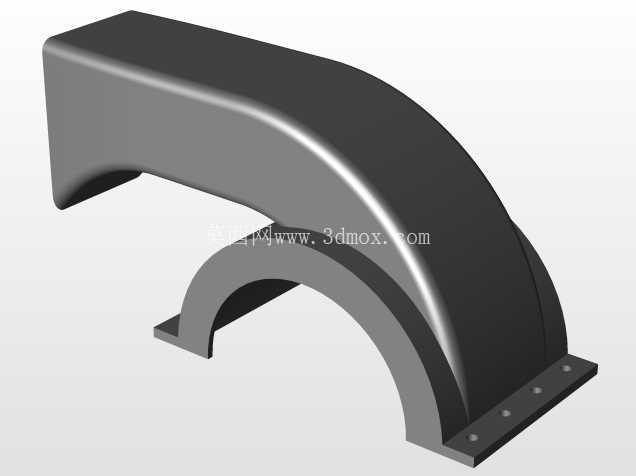

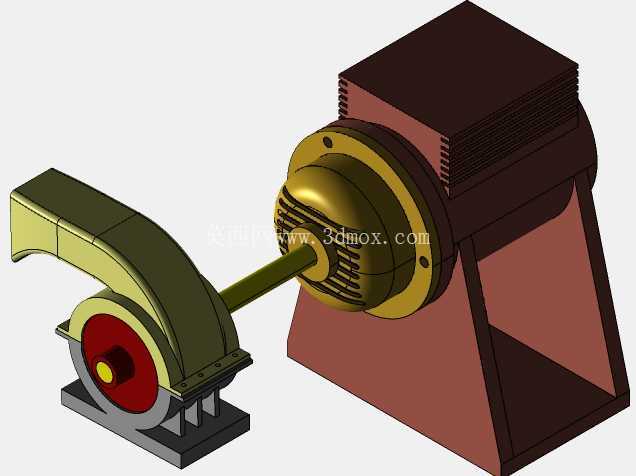

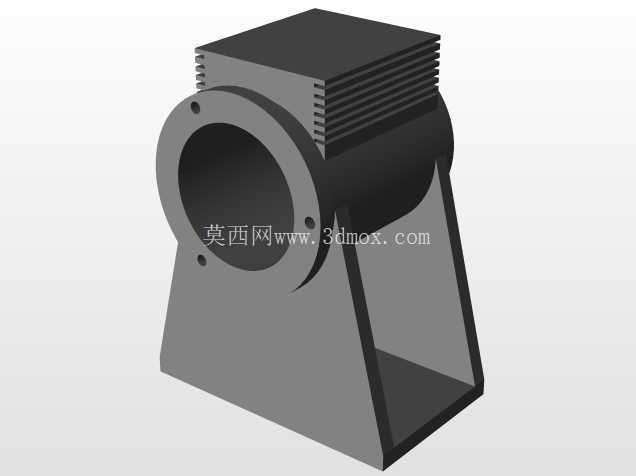

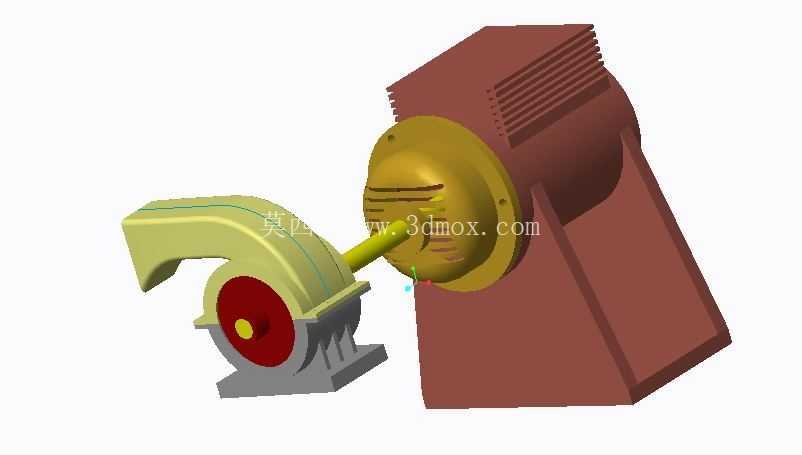

　　在车间通风换气、小型工业设备散热、物料气力输送的末端送风环节，这类鼠笼式鼓风机的出镜率一直不低，不同于大型离心风机的厚重壳体，这款结构把动力输入段和鼓风叶轮段做了分体式的同轴布局，安装时能适配更多狭窄的设备内部空间。从结构拆分来看，动力端采用带散热鳍片的铸铁式壳体，鳍片沿着电机轴向平行排布，运行时能借助转子带动的周边气流带走绕组热量，不用额外加装独立散热风扇，减少了整机的零件数量。风叶端的蜗壳采用渐开线曲面设计，进风口正对叶轮中心位置，出风口做了切向延伸的导流结构，气流从轴向进入叶轮腔后，被鼠笼式叶轮带动获得离心力，顺着蜗壳的导流面从出风口压出，相比普通轴流风扇，能提供更高的送风压力，适合搭配风阻较大的通风管道或者设备散热风道使用。

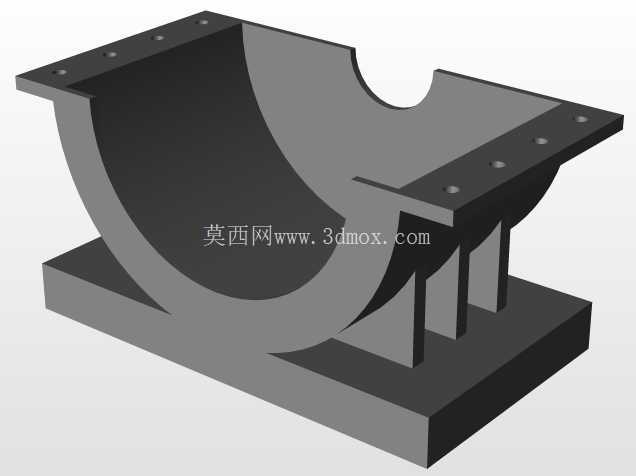

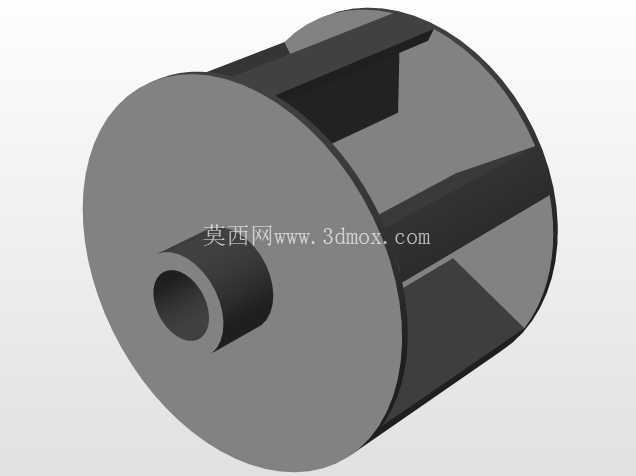

　　设计阶段首先要敲定的是动力轴的同轴度公差，连接电机转子和叶轮的传动轴，两端轴承位的同轴度要控制在0.02mm以内，不然高速运转时会出现明显的径向跳动，不仅会产生异常振动噪音，还会加速轴承的磨损，缩短整机的连续运行时长。叶轮部分采用前倾式的鼠笼叶片布局，叶片和前后端盖的连接采用铆接结构，相比焊接结构能更好地控制叶轮的动平衡精度，装配完成后叶轮整体要做G2.5级的动平衡校正，避免高速运转时出现共振。安装边界上，动力端壳体的底部做了平整的安装基面，上面预留了四个螺栓固定孔，孔位间距按照通用小型风机的安装尺寸设计，能直接替换同功率等级的老式风机，不用重新改动设备的安装支架。

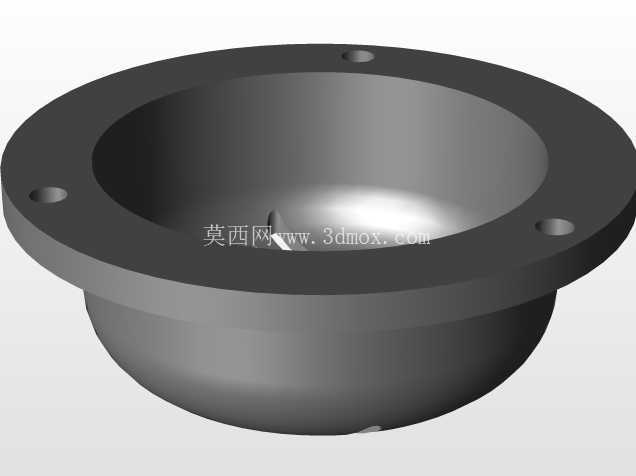

　　风叶端的蜗壳侧面也预留了辅助固定孔，当设备运行转速超过2800转时，可以加装侧面固定支架，进一步提升整机的安装刚性，避免长期运行出现螺栓松动的问题。传动轴和叶轮的连接采用平键加锁紧螺母的结构，安装时要注意叶轮和电机端盖之间保留2mm的轴向间隙，防止热胀冷缩时叶轮和端盖发生摩擦。蜗壳的出风口采用标准的圆形接口，尺寸和常用的通风软管、硬管管径匹配，不用额外做变径接头就能直接对接管路。实际选型时要注意，这类结构的风机适合输送不含粘性物质、温度不超过80摄氏度的空气，不能用来输送含大颗粒粉尘的气体，不然颗粒会卡在叶片和蜗壳的间隙里，破坏叶轮的动平衡，严重时还会打坏叶片。

　　日常维护时，只需要定期清理进风口的滤网，检查轴承位的润滑脂状态，不用拆解整个蜗壳结构，维护难度比一体式风机低很多。从建模逻辑来看，先绘制动力端壳体的散热鳍片阵列，再做传动轴的阶梯轴结构，匹配轴承位和密封槽的尺寸，之后绘制蜗壳的渐开线曲面，通过曲面加厚得到蜗壳实体，最后装配鼠笼式叶轮，校验转动过程中叶轮和蜗壳、端盖之间的间隙，确保没有干涉问题。整个结构没有复杂的异形曲面，零件的加工工艺性都比较好，壳体采用铸铁压铸就能成型，叶轮采用钢板冲压铆接，传动轴采用圆钢车削加工，适合批量生产，成本控制也比较合理。在设备配套场景里，这款风机可以直接装在小型工业设备的机柜侧面，给机柜内部的发热元件做强制风冷，也可以装在通风管道的末端做增压送风，还能搭配小型气力输送装置，用来输送塑料粒子、粮食颗粒等小粒径物料，适配场景比较广泛。
