KTM摩托车发动机离合器侧密封端盖结构

　　这款离合器端盖主要适配大排量越野摩托车的湿式离合器总成外侧，作为发动机曲轴箱侧部的密封防护构件，日常骑行中直接暴露在车体右侧，既要承担密封腔体、阻挡机油渗漏的核心作用，也要抵御飞石撞击、泥水侵蚀，同时为离合器操纵机构的侧部输出端提供安装支撑。从实际装车场景来看，越野摩托的骑行环境远比街车恶劣，频繁的飞坡、林道穿越会让车体持续承受高频振动，泥沙、雨水很容易顺着箱体缝隙渗入离合器腔，一旦端盖密封失效或者结构强度不足，轻则出现机油渗漏造成离合器片打滑，重则砂石打穿端盖直接导致离合器总成报废，因此这类端盖的设计从来不是单纯的外观覆盖件，而是发动机防护体系里的核心受力构件。

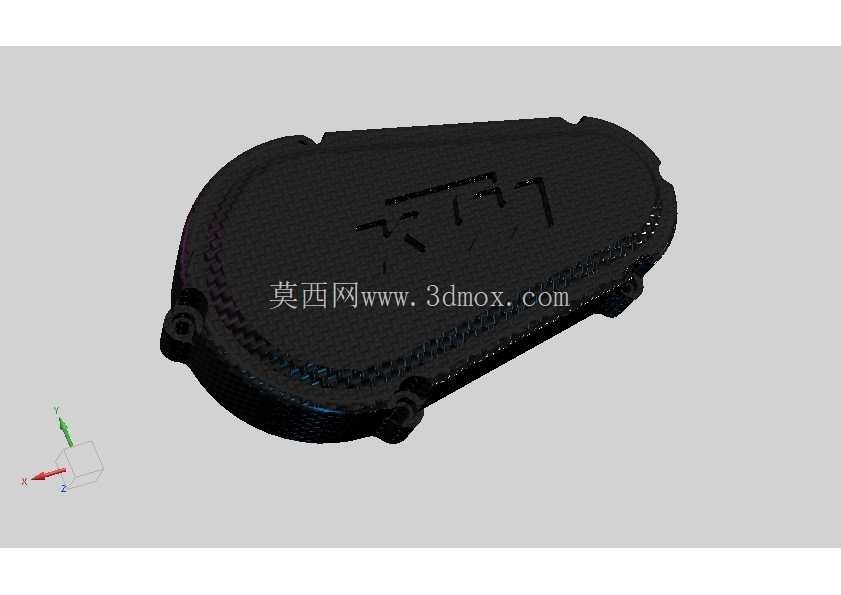

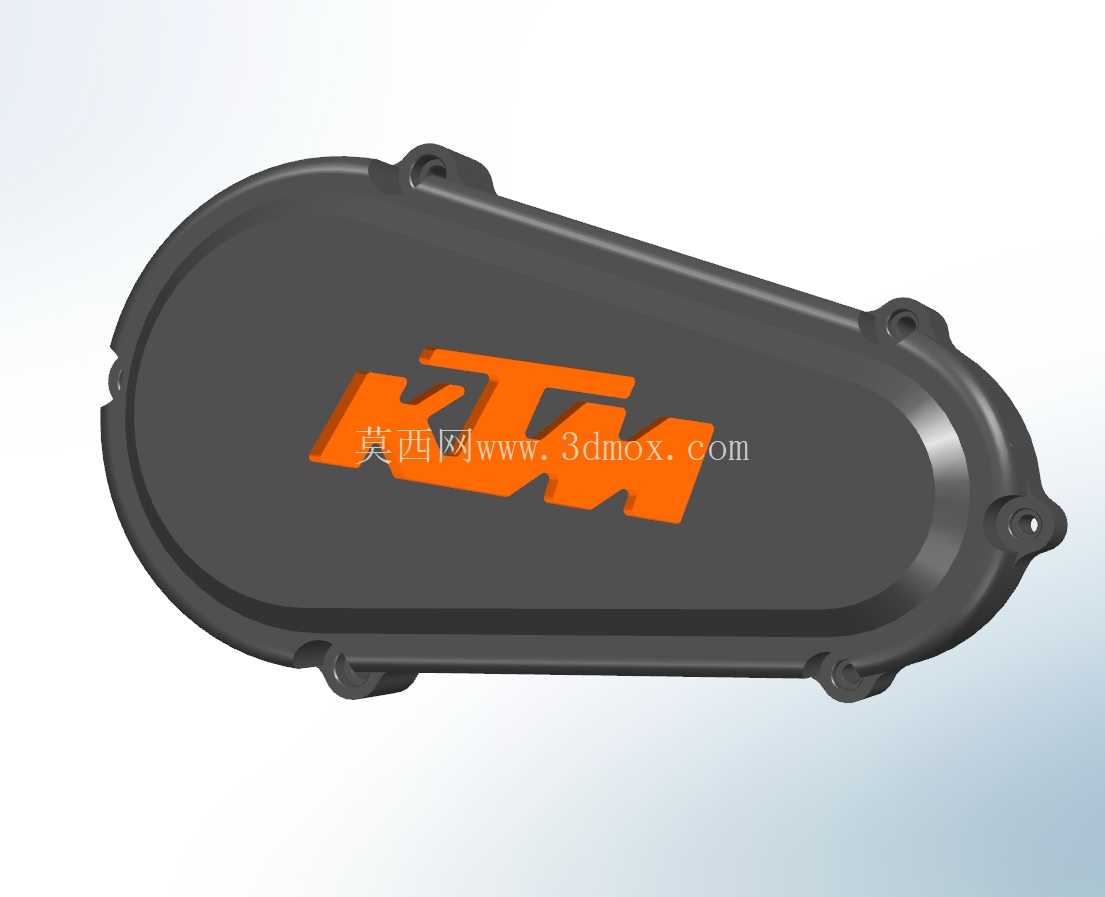

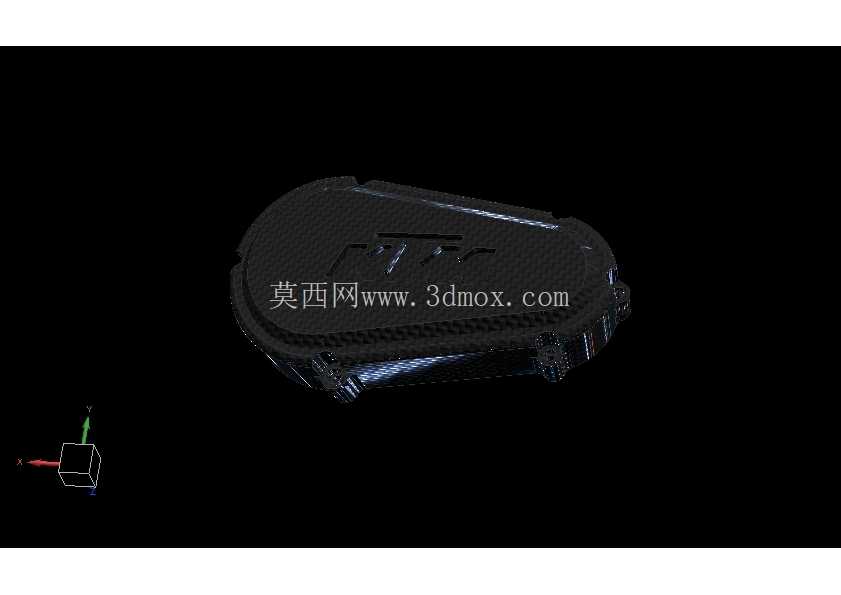

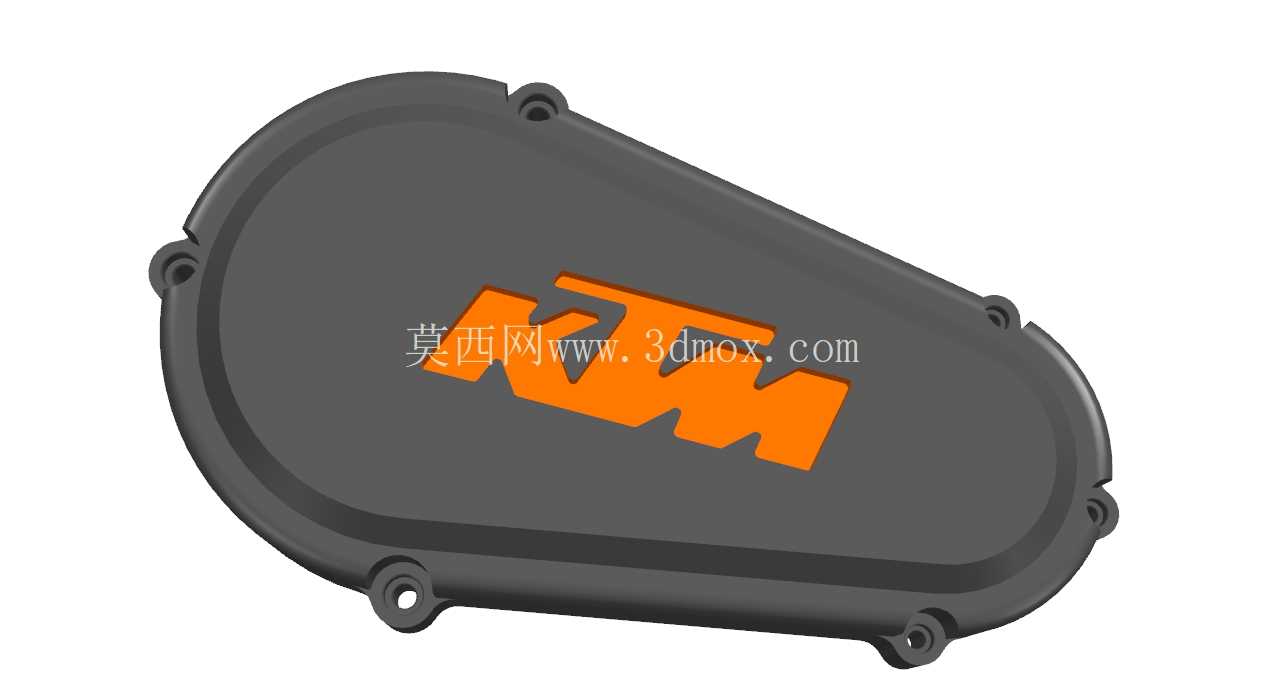

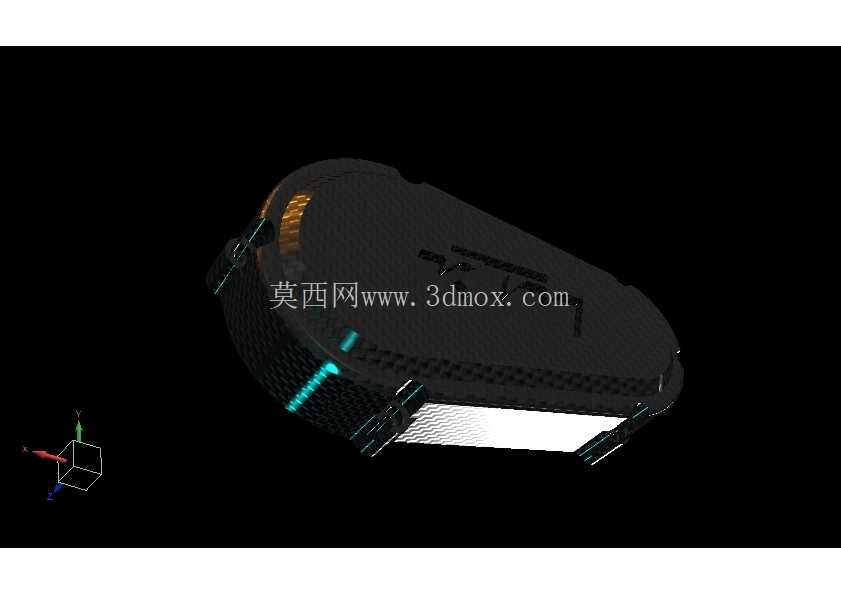

　　从结构设计逻辑来看，整个端盖采用随形的异形轮廓，完全贴合内部离合器鼓的外圆轨迹，没有多余的外凸结构，尽可能缩小侧部突出量，避免越野骑行中被石块、树根剐蹭。端盖周向均匀布置的6个安装凸台，每个凸台都做了局部加厚处理，螺栓孔内嵌的衬套直接贴合箱体结合面，安装时螺栓的压紧力会通过加厚的凸台均匀传递到箱体密封面，不会因为长期振动出现端盖翘曲、密封胶层开裂的问题。端盖与箱体结合的止口位置做了0.8mm的密封胶槽，装配时打密封胶后可以形成连续的密封环，哪怕车辆侧倾30度以内，也不会出现机油渗漏的情况。端盖表面的橙色KTM标识区域做了微凹的沉台设计，标识粘贴或者喷涂后不会突出盖体表面，避免骑行中被异物刮掉，同时沉台边缘做了R2的圆角过渡，不会出现应力集中导致的盖体开裂。

　　从安装边界尺寸来看，端盖整体最大轮廓长度约320mm，最大宽度约180mm，盖体主体壁厚控制在3.5mm，既保证足够的抗冲击强度，也不会过度增加发动机侧部重量。安装凸台的螺栓孔采用M6标准螺纹，孔位中心距完全匹配KTM单缸大排量发动机的曲轴箱侧部安装位，装配时不需要额外打孔或者修改箱体，直接替换原厂端盖即可完成安装。端盖内侧预留了离合器推杆的过孔位置，过孔处做了双层油封安装槽，装配时压入标准骨架油封后，既能保证离合器推杆正常转动操纵离合，也能阻挡腔体内的机油顺着推杆间隙渗漏。端盖下部特意设计了向内凹陷的避让槽，给发动机侧部的脚启动杆、换挡连杆留出足够的运动间隙，不会出现换挡或者脚启动时连杆刮蹭端盖的问题。

　　实际建模过程中，所有安装孔位的位置度公差控制在0.1mm以内，止口的圆度公差控制在0.05mm，保证装配后密封面完全贴合。盖体的外表面做了细微的磨砂纹理处理，既可以减少骑行中泥沙附着，也能避免强光反射影响骑手视线。考虑到越野骑行中车辆倒地的概率较高，端盖最外侧的两个安装凸台特意做了加厚的防撞筋，哪怕车辆侧滑倒地，最先接触地面的是加厚的凸台部位，不会直接撞裂盖体主体，后期维护只需要打磨凸台的磨损部位即可，不需要整体更换端盖。端盖内侧对应离合器轴承的位置做了局部加厚的支撑台，当离合器高速转动产生径向跳动时，端盖可以给轴承外圈提供足够的支撑刚度，避免长期运行后轴承外圈出现旷量，延长离合器总成的使用寿命。
