深沟球滚动轴承径向支撑结构

　　轴系旋转支撑是绝大多数动力传递设备里最基础也最不能出错的环节，这一套深沟球滚动轴承结构，核心作用就是在转轴和固定机座之间建立低摩擦的旋转约束，同时承担工作过程中产生的径向载荷，也可兼顾一定比例的双向轴向载荷。从现场装配和运维的角度看，这类轴承几乎遍布常规工业场景：中小型异步电机的输出端与非输出端、带式输送机的滚筒支撑位、离心泵的泵轴托架、普通减速器的中间轴定位点、农用机具的轮轴铰接位，甚至办公传动设备、家用通风设备的旋转节点，都会选用同结构原理的滚珠轴承作为支撑元件。

　　做这套三维结构的时候，最先敲定的不是滚道曲率，而是安装边界的配合逻辑。轴承内圈是和转轴过盈配合的部分，内孔的尺寸公差直接决定装配后内圈会不会在轴颈上出现打滑跑圈，常规工况下轴颈选k6或者m6公差带，重载荷、启停频繁的场景会适当加大过盈量；外圈是嵌入轴承座孔的部分，座孔一般选J7或者H7公差，既保证外圈被稳定限位，又方便后续拆卸维护。整个轴承的轴向尺寸也就是宽度系列，要和轴上预留的安装台阶、轴承端盖的压紧空间匹配：内圈的定位轴肩高度不能超过内圈倒角的允许范围，否则拆卸时拉马的爪钩没法勾住内圈端面；外圈的座孔挡肩高度同样要控制在外圈倒角尺寸以内，避免压装时挡肩和外圈端面发生干涉。

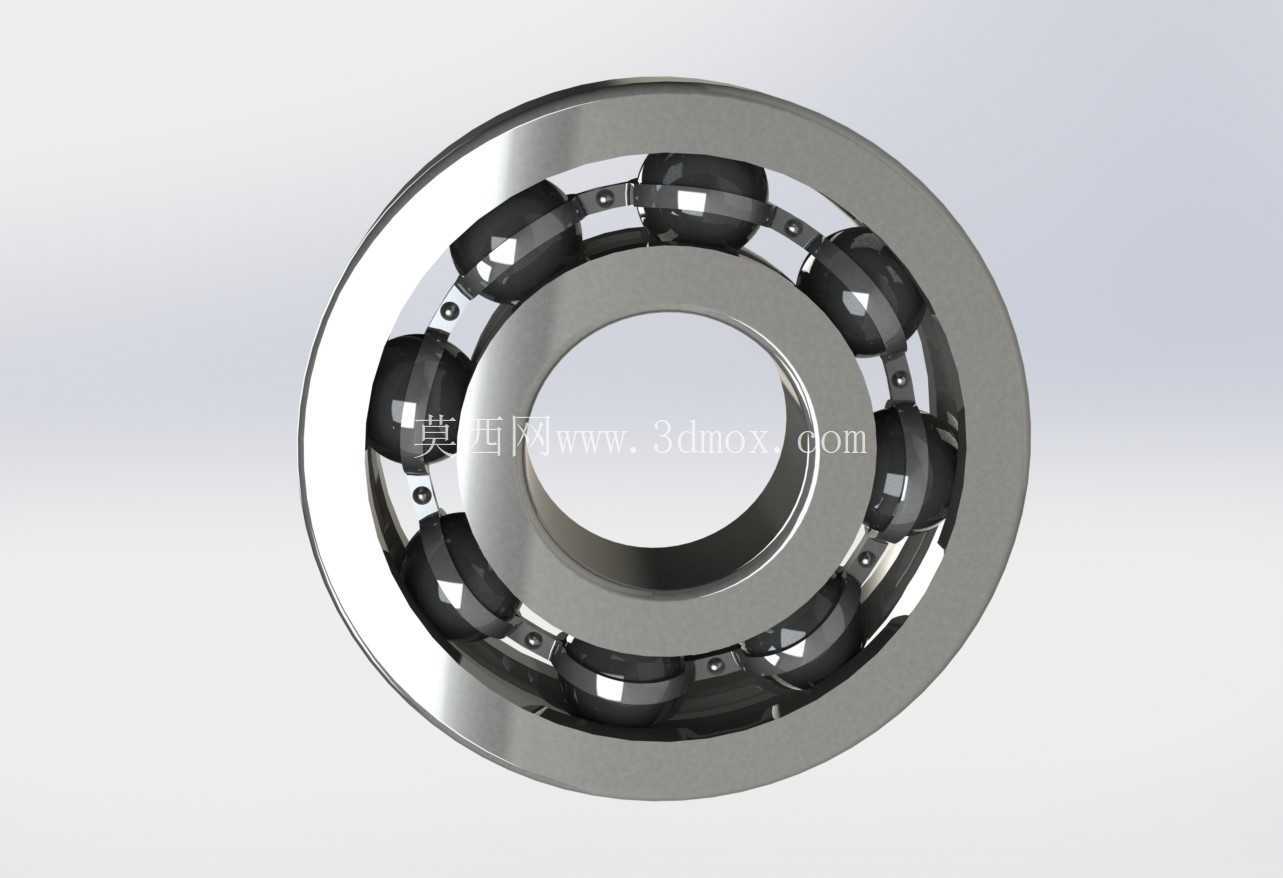

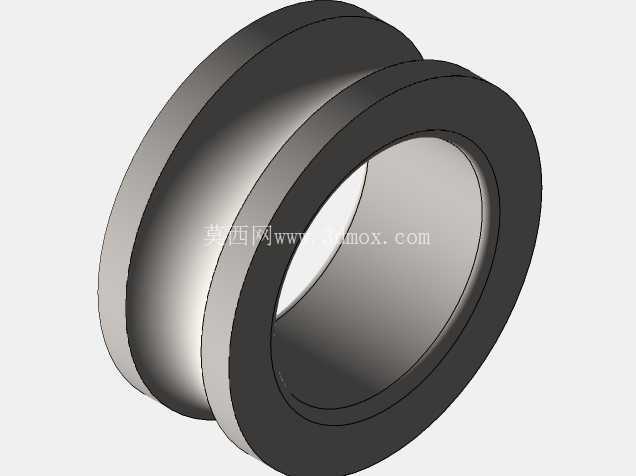

　　结构拆分下来一共是四个核心部分：内圈、外圈、滚动钢球、冲压保持架。内圈的外圆柱面上加工有连续的弧形滚道，外圈的内圆柱面对应加工同曲率的滚道，滚道的曲率半径略大于钢球半径，一般取钢球直径的51%到53%，这个数值不是随意定的：曲率太贴近钢球，接触面积变大、摩擦阻力上升，高速运转时发热会明显加剧；曲率差太大，钢球和滚道的接触应力集中，额定动载荷会直接下降，轴承的疲劳寿命大幅缩短。钢球沿着滚道整周均匀排布，数量由节圆直径和钢球直径共同决定，设计时要保证相邻钢球之间留有足够间隙，不能在运转时发生相互摩擦碰撞。

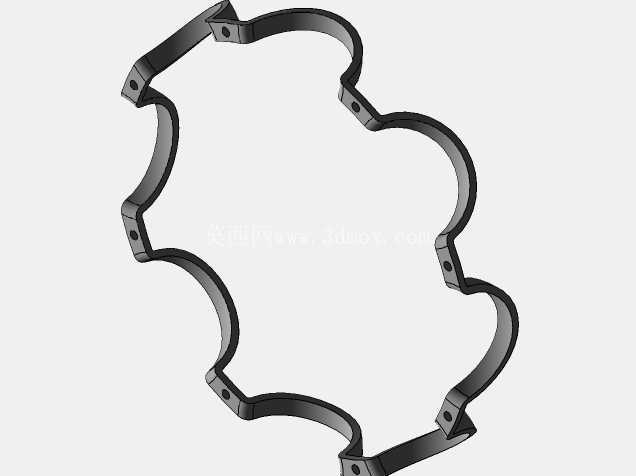

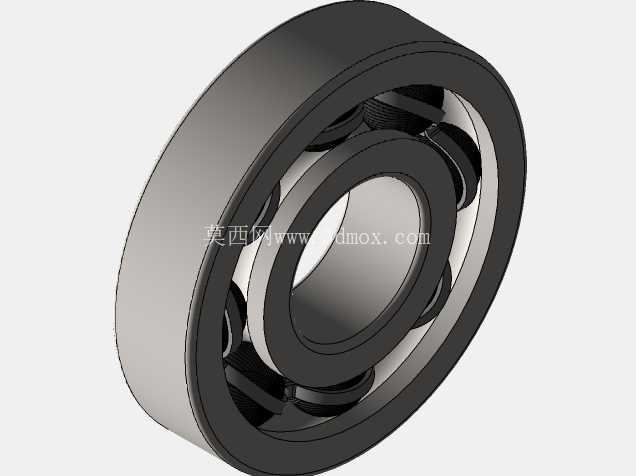

　　冲压浪形保持架的作用是把每一颗钢球等距分隔开，引导钢球在滚道内正常公转和自转，避免钢球扎堆挤在一侧导致载荷分布不均。保持架的兜孔形状要和钢球球面贴合，兜孔和钢球之间预留微小的活动间隙，既不能卡死钢球的自转，也不能让钢球在兜孔里出现过大的窜动。整套模型在建模时把所有零件的装配关系完全还原：内圈和轴颈的同轴度、外圈和座孔的同轴度、钢球中心所在的节圆和轴承轴线的垂直度，都按照实际装配公差做了约束，旋转内圈时可以直观看到钢球沿滚道滚动、保持架同步公转的运动状态。

　　从载荷特性来看，这类深沟球轴承的径向承载能力由钢球数量、钢球直径、滚道接触强度共同决定，当轴系受到纯径向载荷时，载荷会通过转轴传递给内圈，再经过接触区的钢球传递到外圈，最终分散到轴承座和设备机架上。它能承受的轴向载荷一般不超过额定径向载荷的一半，适合轴系存在轻微热胀冷缩、需要少量轴向游动的场景，比如长传动轴的支撑位，一端用轴承做双向轴向定位，另一端就可以用同类型轴承允许小幅轴向窜动，补偿轴受热伸长产生的应力。

　　实际选型和建模校核时还要考虑周边的密封和润滑空间，这套裸轴承结构本身不带防尘盖，应用在开式传动、多粉尘的工况时，需要在轴承两侧加装防尘盖或者接触式密封圈，在轴承腔内部填充锂基润滑脂，阻挡粉尘、水汽进入滚道接触面；如果是高速油润滑工况，还要在轴承座上预留进油和回油通道，保证运转时滚道和钢球接触区能形成稳定的油膜。安装时的压装顺序也有明确要求：压装内圈时施力点只能作用在内圈端面，不能通过钢球传递压装力，否则会把滚道压出压痕；压装外圈时则只能对外圈端面施力，避免内圈和钢球受到额外冲击。整个三维结构把各零件的倒角、圆角、滚道截面形状都做了1:1还原，结构工程师在做轴系布局时，可以直接把这套轴承嵌套进轴和轴承座的装配里，核对轴肩高度、端盖压紧距离、密封件安装空间，提前在设计阶段排除装配干涉，减少后续加工和装机阶段的返工问题。
