多层托盘式餐饮配送服务机器人结构设计

这款多层托盘式配送设备的结构设计，核心围绕室内封闭场景的高频次物料转运需求展开，最初的设计切入点是餐饮门店高峰期传菜动线混乱、人工往返传菜效率低的痛点，在做整体方案推演时，首先框定了设备的运行边界：适配常规室内过道最小通行宽度不小于800mm，机身整体宽度控制在450mm以内，空载状态下整机高度控制在1200mm上下，确保能顺利通过常规餐饮门店的包间门、消防通道门，不会出现卡滞问题。

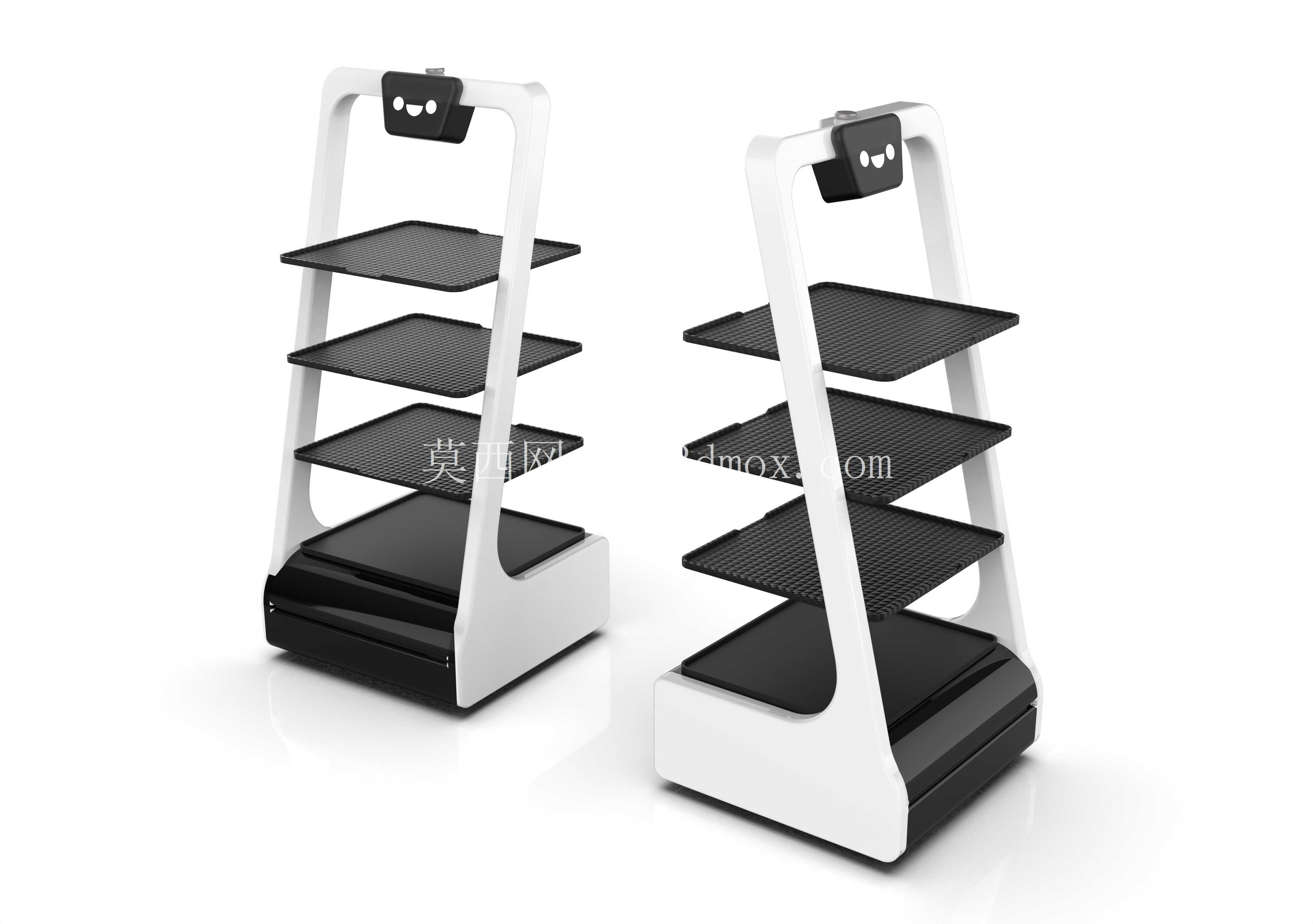

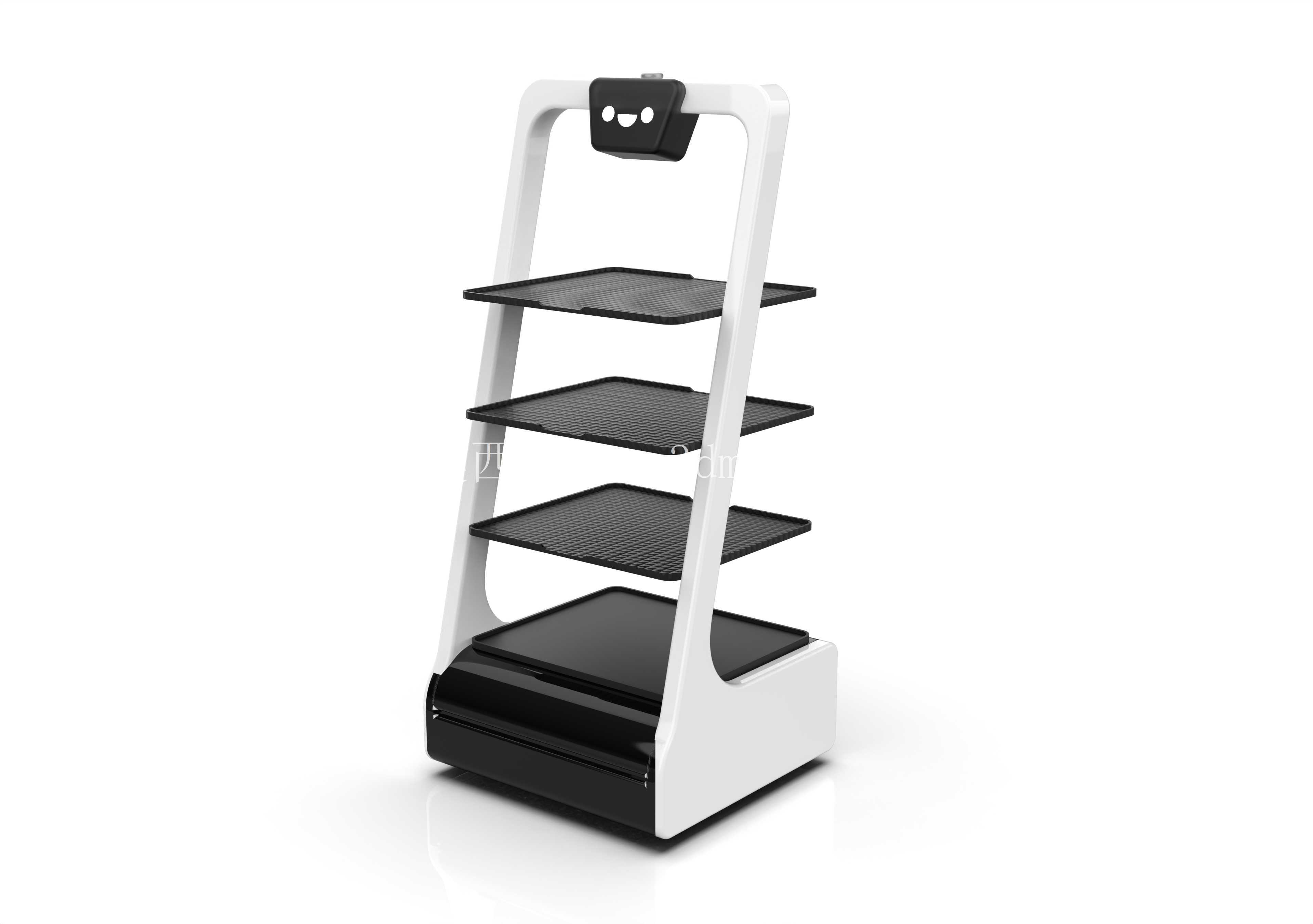

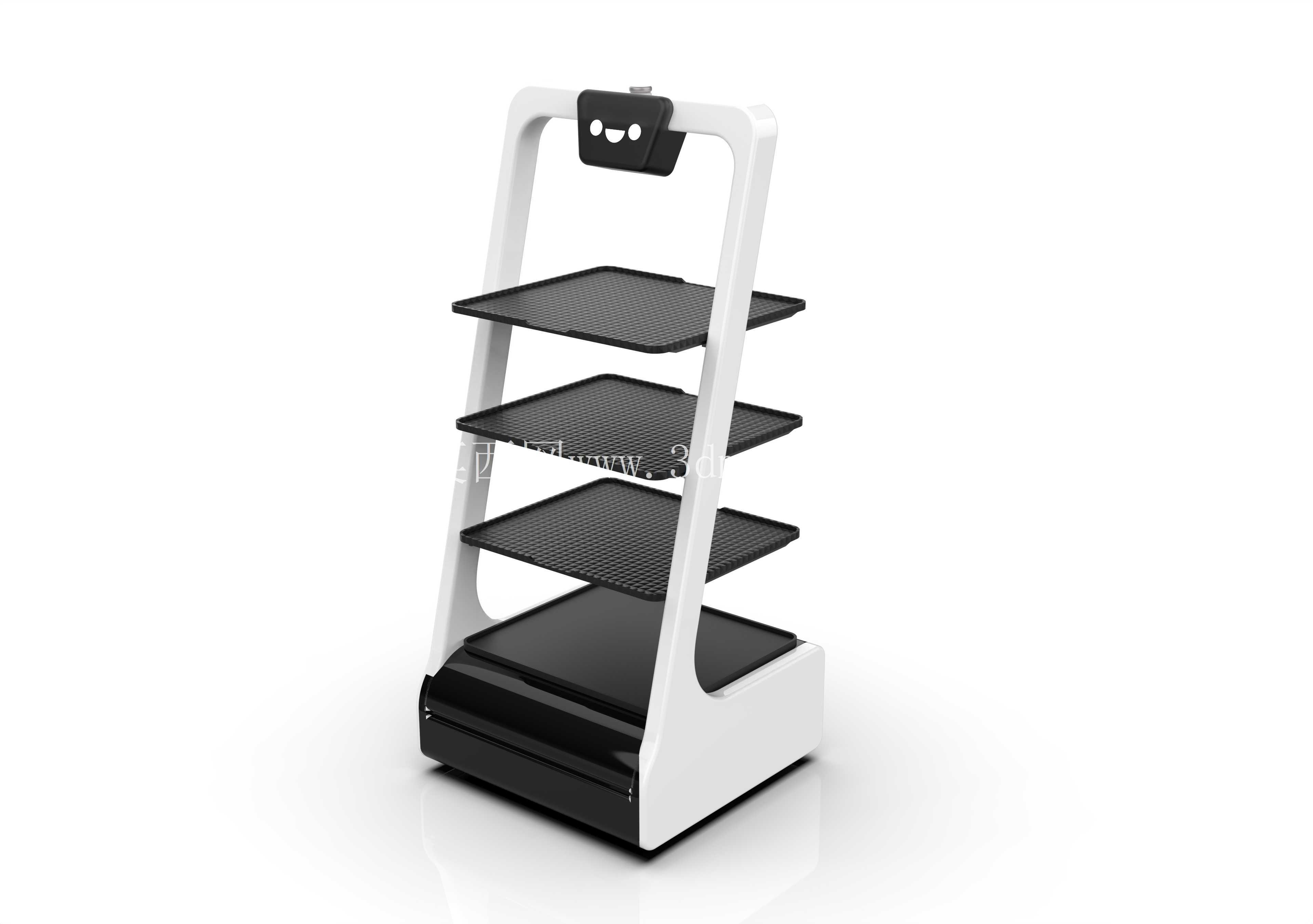

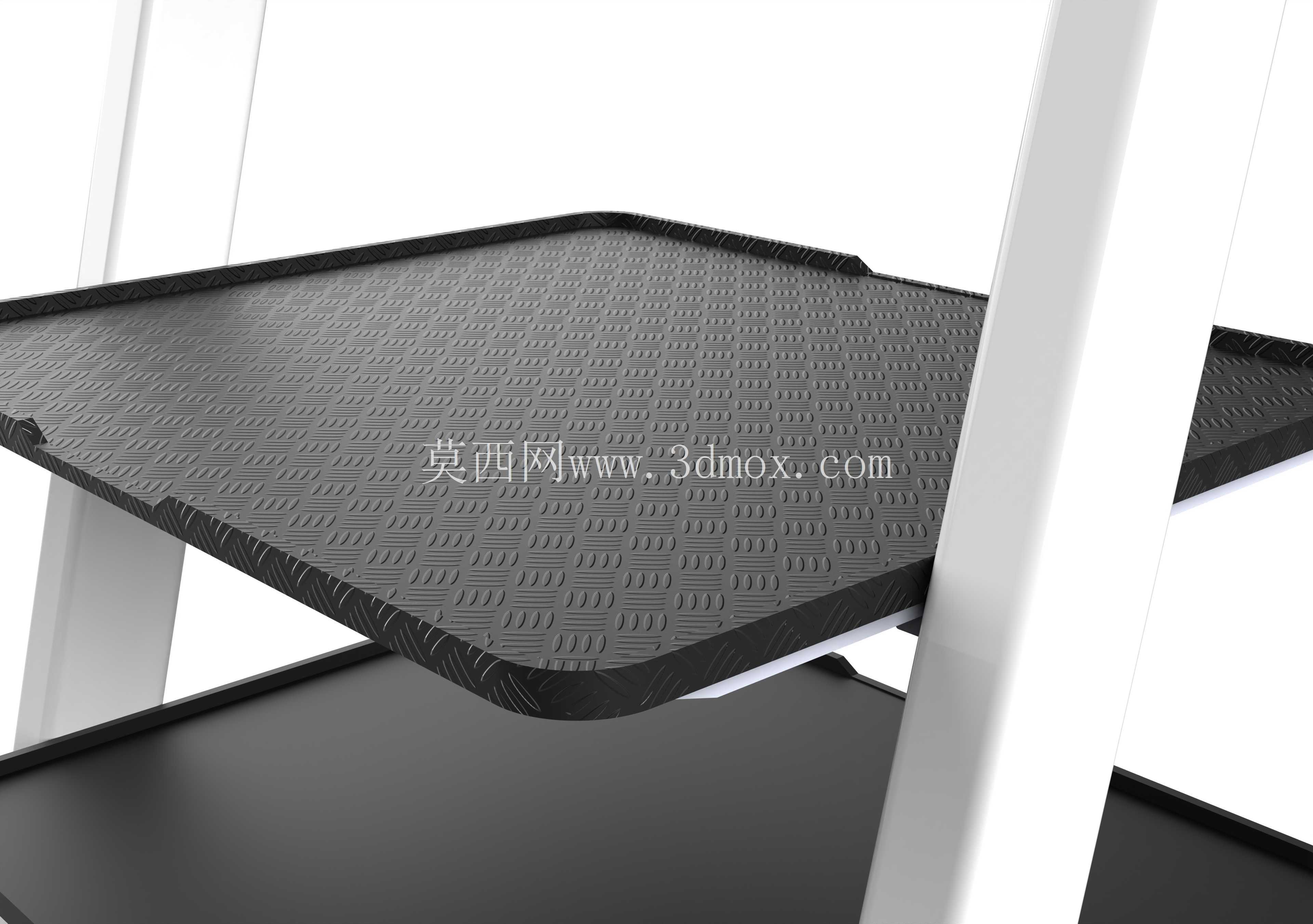

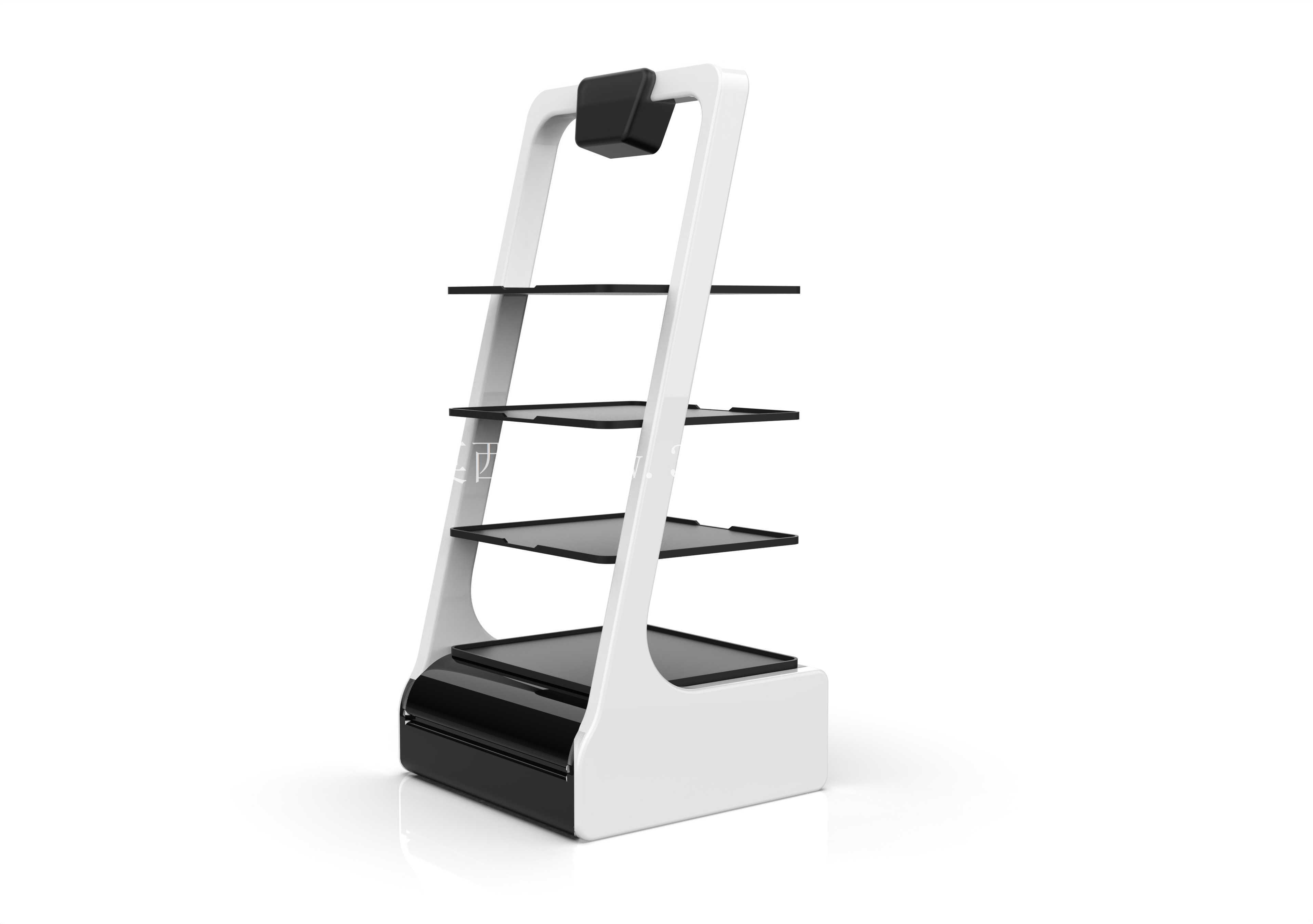

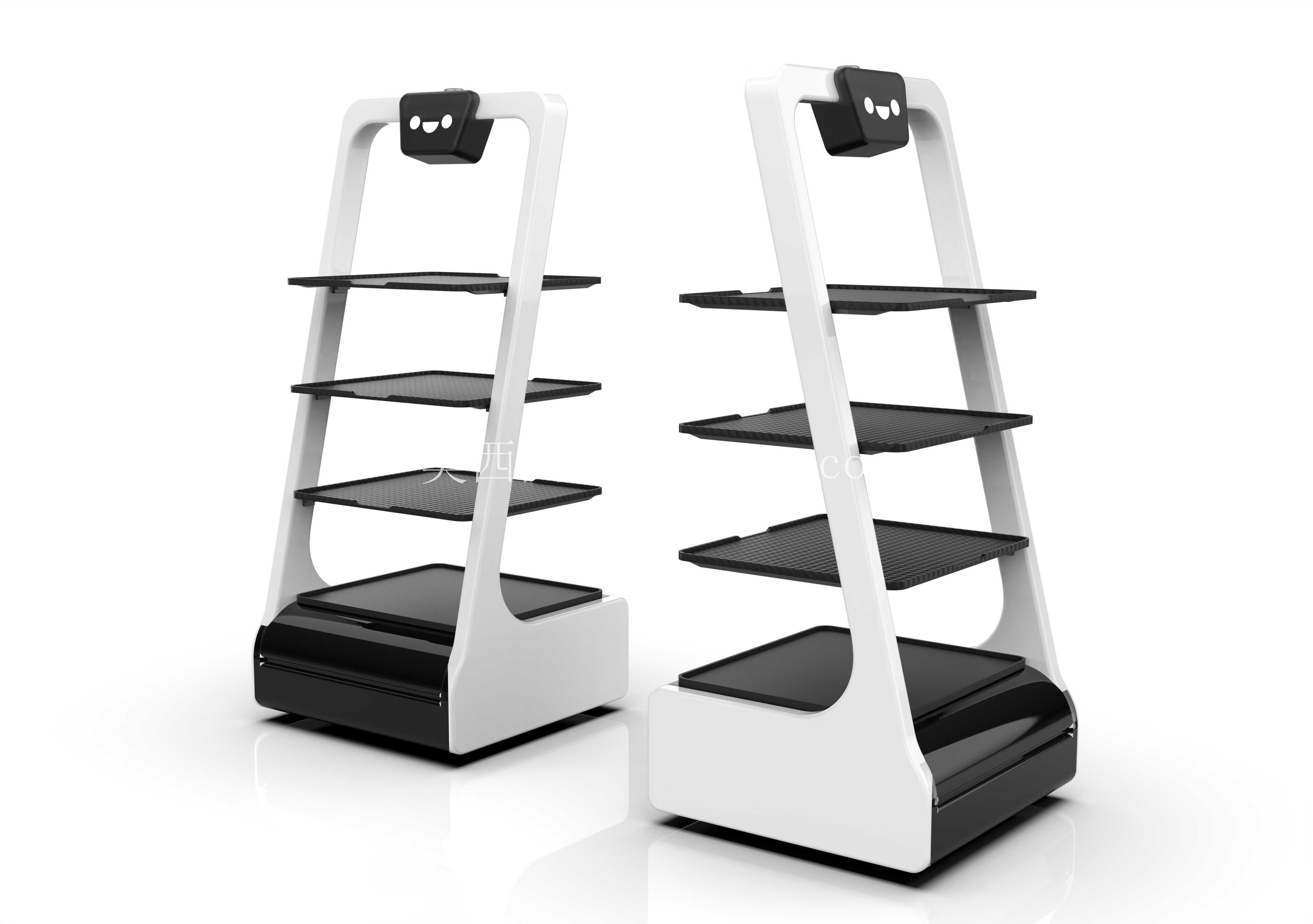

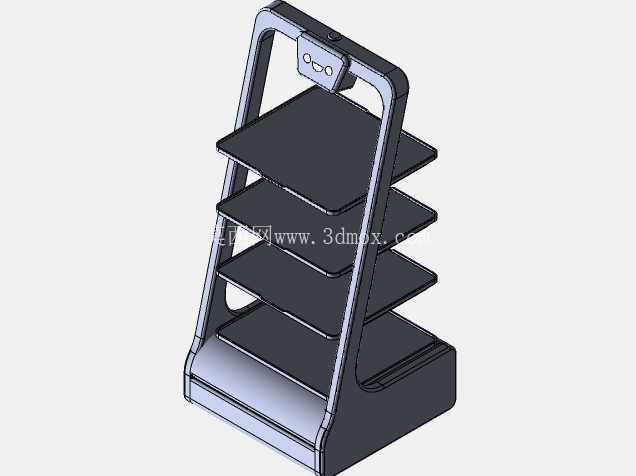

载物结构的设计上，采用四层独立镂空托盘布局，每层托盘的有效承载面尺寸控制在380mm*320mm，单盘额定承载重量设定为5kg，整机能承载20kg的配送物料，托盘表面做防滑纹理处理，避免设备启停、转向过程中放置的餐盘、物料出现滑移倾洒；托盘与主体框架采用快拆式卡扣连接，日常清洁维护时可以直接取下托盘清理污渍，不需要额外工具拆解，适配餐饮场景高频清洁的使用需求。框架部分采用双侧立式支撑梁结构，将驱动底盘、控制模块全部集成在底部基座内，底部基座的配重经过反复调校，整机组装完成后重心高度控制在离地面220mm以内，即使在最大承载状态下，以0.8m/s的额定速度行驶、转向时也不会出现侧翻风险，满足室内公共区域运行的稳定性要求。

顶部的交互模块区域做了内凹式安装设计，集成状态提示、避障传感组件，传感组件的探测角度覆盖机身正前方120度范围，探测距离最远可达3m，能及时识别行进路径上的行人、障碍物，做出减速、避障动作；机身底部的驱动轮采用差速驱动布局，配合前后布置的万向从动轮，最小转弯半径控制在0.3m以内，可以在狭窄的过道内完成原地转向，不需要大空间调头，适配餐饮门店桌间距较小的布局特点。

在结构细节处理上，所有外露的棱边都做了R5以上的圆角倒钝处理，避免设备运行过程中剐蹭到过往行人或者周边家具；机身外壳采用ABS注塑件搭配铝合金支撑梁的组合，在保证整体结构强度的前提下控制整机重量，空载整机重量控制在28kg左右，方便后期维护时的移位、检修。走线全部隐藏在双侧支撑梁的内腔中，外部没有明线，既避免了日常使用过程中线缆被剐蹭损坏的风险，也让整机外观更简洁，不容易积留清洁死角。

设计过程中也充分考虑了不同场景的适配性，除了餐饮门店的传菜配送场景，这款设备的结构也可以适配写字楼文件转运、酒店客房用品配送、医院病区非接触式物资配送等场景，只需要根据场景需求更换对应材质的托盘，调整运行速度参数即可，不需要改动主体框架结构。托盘之间的层间距经过多轮场景验证，设定为220mm，既可以放置常规高度的餐盘、餐盒，也能容纳大部分常规尺寸的快递盒、文件筐、物资周转盒，不会因为层间距过小限制载物类型，也不会因为层间距过大抬高整机重心影响运行稳定性。

底部驱动底盘的离地间隙设定为15mm，既能顺利通过室内地面常见的5mm以内的地毯接缝、地砖高差、小尺寸门槛，也不会因为离地间隙过大导致重心上移；驱动轮采用防滑橡胶材质，在瓷砖地面、木地板、短绒地毯表面都能提供足够的摩擦力，起步、制动过程不会出现打滑、溜坡问题，即使在地面有少量水渍的餐饮后厨区域，也能保持稳定的行驶状态。整机的装配逻辑采用模块化设计，驱动模块、控制模块、载物模块、交互模块都可以独立拆解，单个模块出现故障时可以单独更换，不需要整体拆解设备，大幅降低后期的维护成本与维护耗时，适配商用场景下设备长时间连续运行的维护需求。
