多规格色环直插电阻器三维设计作品

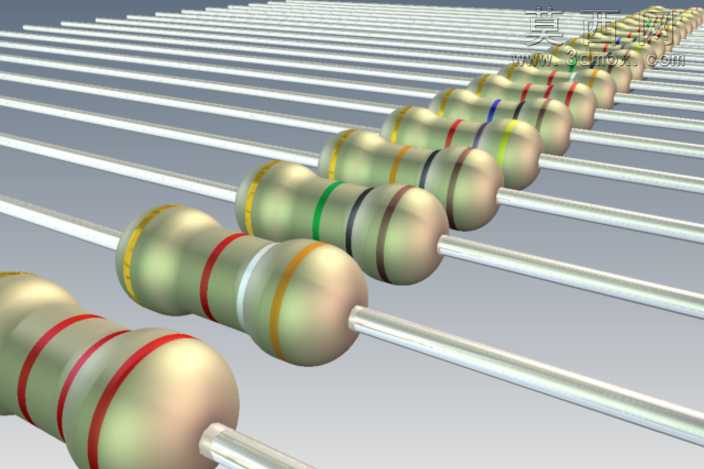

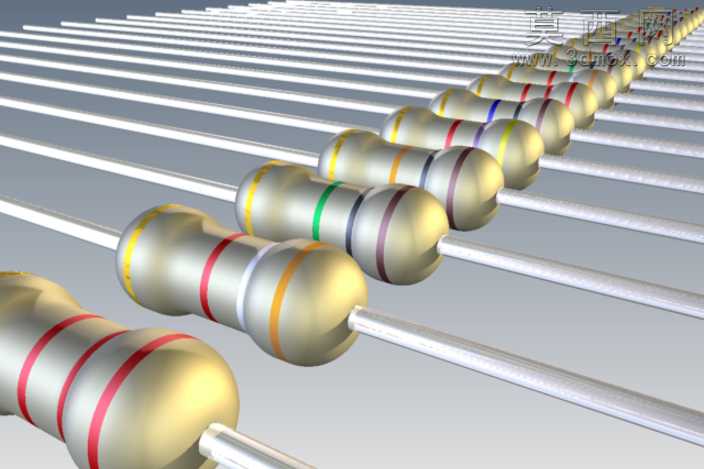

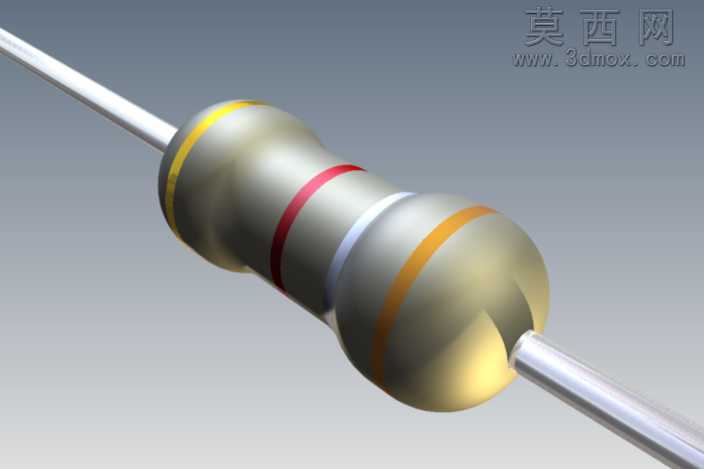

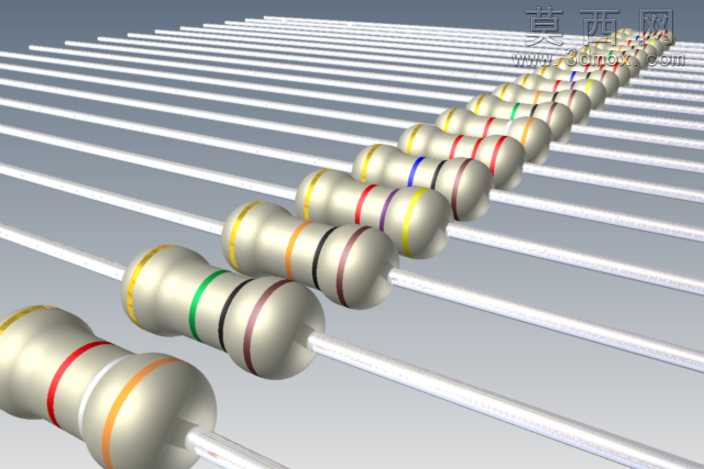

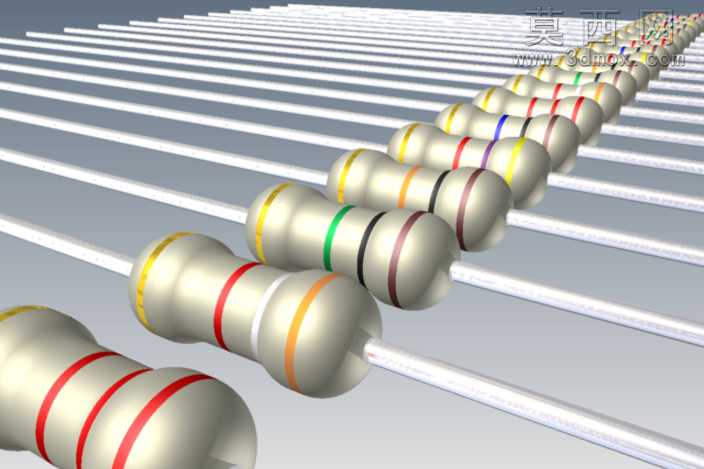

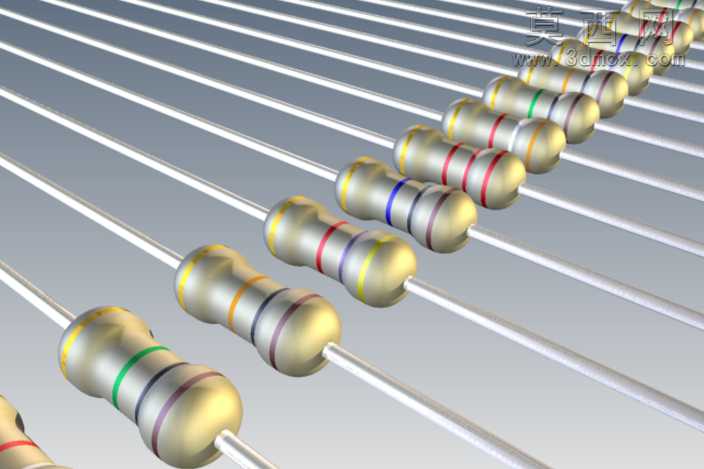

本作品为多规格直插色环电阻器的三维建模设计成果，建模阶段以真实轴向直插碳膜电阻的实物尺寸为基准，在三维建模软件中先通过旋转特征构建电阻的陶瓷基体核心结构，精准还原两端金属帽的圆弧过渡与压合衔接结构，再通过扫掠特征生成两端平直的金属引脚，严格控制引脚直径、伸出长度与真实工业电阻的参数一致，同时针对不同阻值规格的电阻分别调整基体长度、直径参数，还原不同功率电阻的尺寸差异。材质与渲染阶段，为陶瓷基体赋予哑光米灰色陶瓷材质，调整表面粗糙度参数模拟真实电阻外壳的细微磨砂质感；两端金属帽采用镀锡金属材质，设置合适的金属反射率与高光参数，还原金属帽的半亮金属光泽；金属引脚赋予亮银色镀锡铜材质，模拟引脚平直光滑的金属表面质感；最核心的色环标识部分，通过贴图映射方式将不同阻值对应的色环精准贴合在基体表面，严格遵循色环电阻的色标规范，不同颜色的色环位置、宽度、间距均与实物一致，确保从外观上可直接通过色环识别对应阻值。结构设计上，还原了直插电阻的典型轴向结构，金属引脚与两端金属帽为同轴设计，保证模型可直接用于PCB板的虚拟装配场景，引脚的平直度、与基体的同轴度均符合电子元件的工业装配要求。设计思路围绕电子电路教学演示、PCB虚拟仿真、产品装配可视化的需求展开，摒弃了非必要的内部微观结构，重点还原电阻的外部视觉特征与装配尺寸，既保证模型视觉上的真实还原度，又控制模型面数在合理区间，兼顾渲染效果与使用流畅度；渲染阶段采用柔和的侧上方打光方案，通过多盏区域光勾勒金属帽与引脚的高光轮廓，搭配浅灰色渐变背景突出电阻主体，清晰展现不同规格电阻的色环差异与结构细节，让观者可直观区分不同阻值的电阻产品，模型可用于电子电路教学课件制作、电子产品装配演示、电路仿真场景搭建等多个场景。
