重载可操纵式滚轮移动承载组件结构

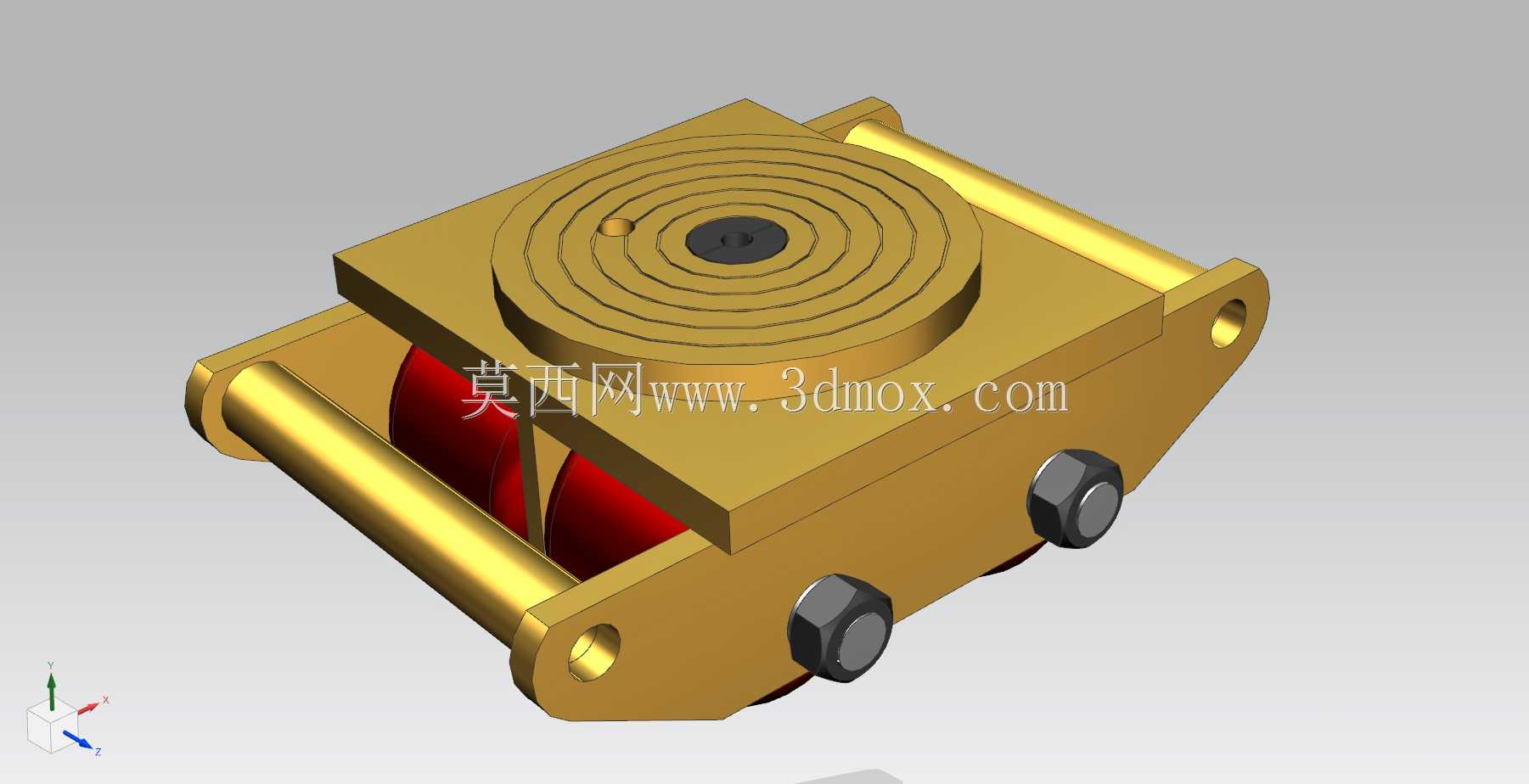

　　这款可操纵式滚轮承载组件，最初的设计出发点是解决重型阀块、小型工业模组在工位间短距离移位时，传统固定脚轮转向半径大、移位对位精度差的痛点，在车间设备运维、产线模组换型、重型工装移位场景中都能适配。从结构功能来看，组件顶部设置带同心圆防滑纹路的承载台，台面中心预留定位沉孔，可直接通过螺栓对接待承载的阀块、工装或小型设备底座，承载台下方的主体框架采用双侧立板夹装式结构，两侧穿装的横向销轴既作为滚轮的安装转轴，也承担整体框架的结构拉结作用，避免重载下框架出现开式变形。

　　滚轮采用双轮并排布置，轮面选用高耐磨聚氨酯包胶材质，既可以在环氧地坪、钢板地面、水磨石地面滚动时不划伤地面，也能在承载额定载荷时保持足够的滚动顺滑度，不会出现轮面压溃变形的问题。框架侧面设置的两个外露六角调节件，是滚轮转向锁止与操纵联动的调节结构，当需要直线移位时，拧紧调节件可锁定滚轮的转向角度，保证移位过程中不会出现偏摆；当需要对位调整时，松开调节件即可通过顶部承载台的施力带动滚轮自由转向，最小转向半径可控制在组件自身长度的1.2倍范围内，适合在狭窄的设备安装间隙、工位通道内完成对位操作。

　　从设计思路层面，整个组件没有采用复杂的滚珠转向盘结构，而是利用框架与滚轮轴的间隙配合实现转向功能，在满足1吨以内静态承载、500kg动态移动承载的前提下，尽可能减少易损零部件数量，所有销轴、紧固件都采用标准件，后期维护时不需要定制特殊配件，直接替换对应规格的标准五金件即可完成维修。安装边界方面，组件整体外形为方正的块式结构，顶部承载台的安装孔位按照通用阀块的底座安装尺寸做了适配预留，不需要额外加工转接板就可以直接和常规通径的阀块类产品对接，组件总高度控制在较低范围内，安装后不会过多抬升被承载设备的重心，移位过程中不会出现重心过高侧翻的风险。

　　两侧的横向销轴伸出端可以作为辅助牵引的挂点，当需要长距离移位时，可以直接在销轴端挂装牵引杆，通过人工或者小型牵引设备带动组件移动，不需要额外焊接牵引挂耳。在实际应用中，这类滚轮组件除了配套阀块类产品使用，也可以单独作为小型重载设备的移动脚轮使用，比如车间内的小型焊接工装、检测工位的量具台、临时布置的液压动力单元，都可以通过在底部安装四个该组件实现灵活移位，相比普通的工业脚轮，这款组件的承载台面积更大，和设备底座的接触面积更充分，不会出现脚轮安装点应力集中导致设备底座变形的问题。组件的滚轮间隙做了密封设计，车间内常见的切削液飞溅、金属粉尘进入滚轮转轴的概率大幅降低，日常使用只需要定期在销轴处加注少量润滑脂即可，不需要频繁拆解清理，适配车间复杂的使用环境。在结构建模过程中，所有配合面都按照机械加工的常规公差做了预留，销轴和框架孔的配合采用间隙配合，安装时不需要额外修配就可以顺利组装，滚轮和销轴之间加装了耐磨衬套，长期使用磨损后只需要更换衬套即可，不需要更换整个滚轮或者框架主体，大幅降低了长期使用的维护成本。
