带手动操纵结构的万向节传动组件

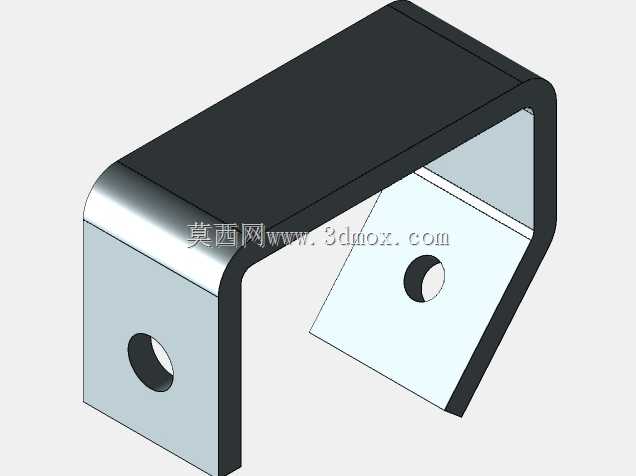

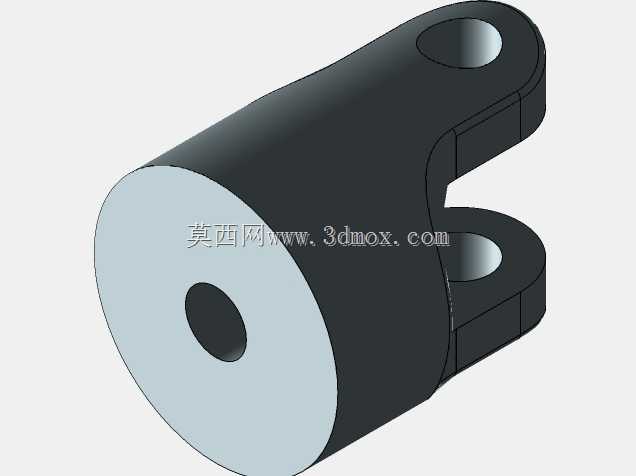

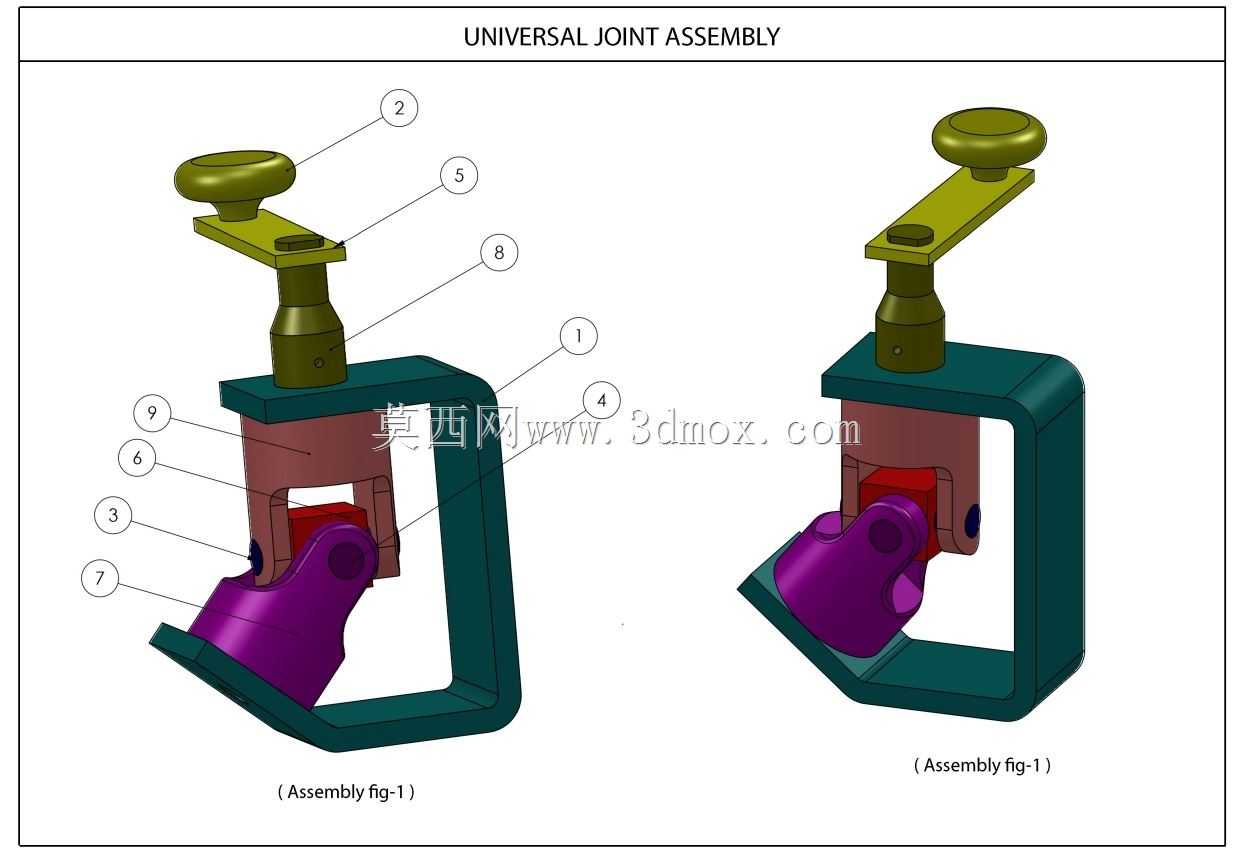

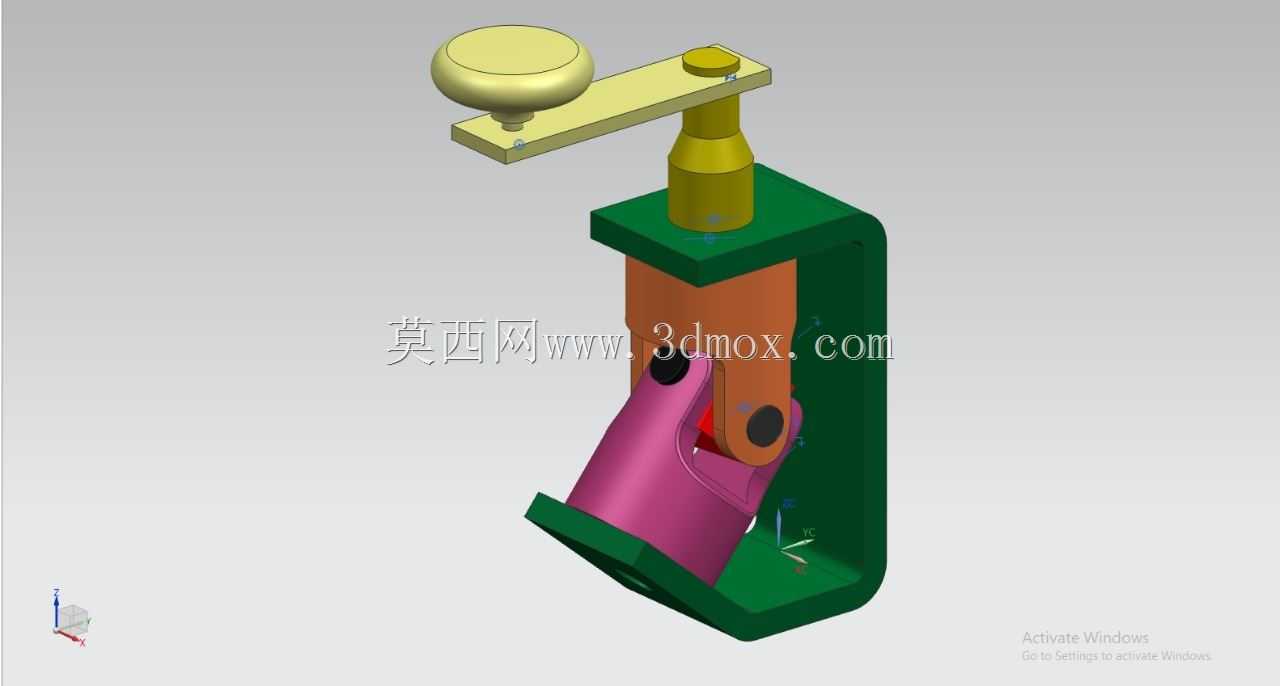

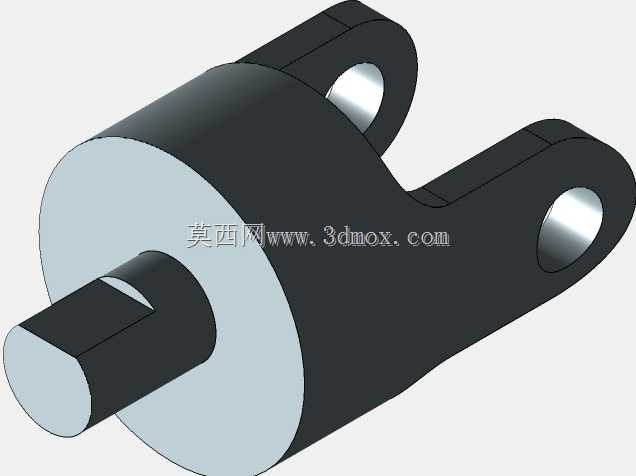

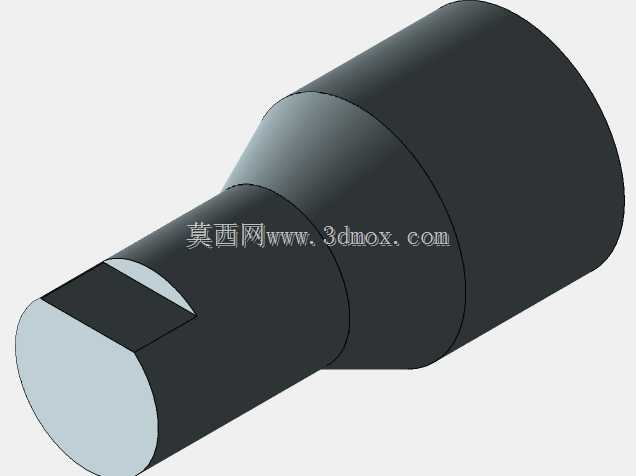

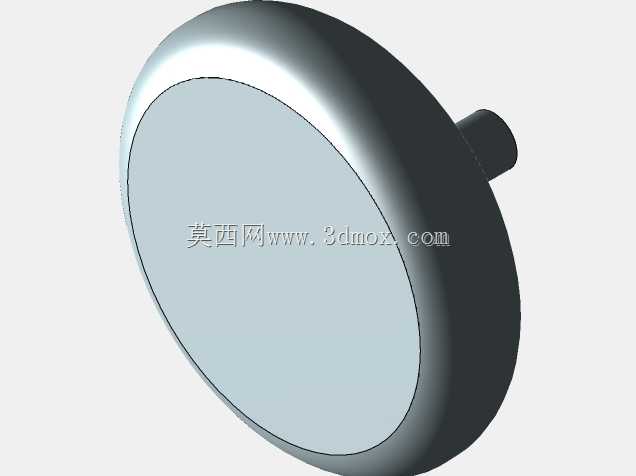

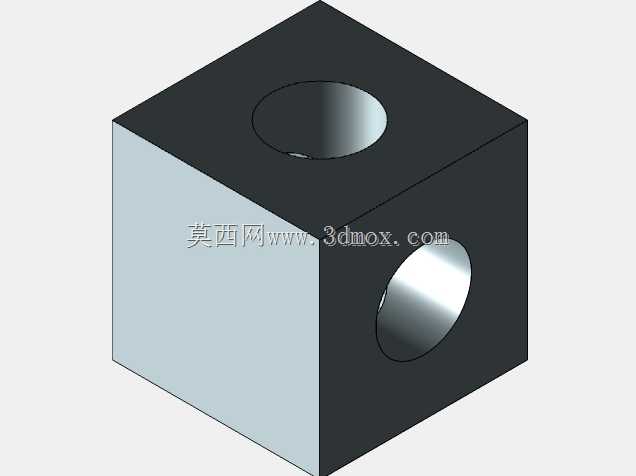

这套万向节传动组件的设计，核心是解决两相交轴之间存在角度偏移时的动力传递问题，常见于小型试验台操纵机构、轻工设备进给调节单元、手动转向传动链路这类需要变角度传力的场景中。从结构布局来看，组件上部设置了带球形握柄的操纵杆，通过销轴与上部转接块铰接，转接块下方连接十字铰接式万向节核心结构，外部采用U型安装座作为承载基体，安装座底部预留了螺栓固定的安装平面，侧边的安装孔位可适配不同安装面的固定需求，整体安装边界紧凑，不需要额外预留过大的周边操作空间，适合集成在空间受限的设备内部。设计过程中优先考虑了铰接副的间隙控制，十字轴与两侧叉形件的配合面预留了合理的转动间隙，既保证角度调节时无卡滞，也避免间隙过大导致操纵时出现空行程，上部操纵杆的力臂长度经过匹配，手动操作时的施力力度符合人体工程学范围，不需要过大的握力即可完成角度调整与动力传递。在实际应用场景中，这类带手动操纵端的万向节组件，不需要额外配置动力源，直接通过人工操作即可完成传动方向的调整，常被用在小型机床的手动进给换向机构、包装设备的导向调节单元、试验装置的角度调整传动链路中，能够在两轴轴线夹角不超过35度的工况下稳定传递扭矩，不会因为轴系的安装角度偏差出现传动卡滞的问题。外形结构上，U型安装座的壁厚经过强度校核，能够承受常规手动操纵下的侧向载荷，不会因为长期反复操作出现基座变形，各铰接位置的销轴采用轴向限位结构，避免设备运行过程中销轴脱出导致传动失效，上部的球形握柄表面做了圆弧过渡，操作时不会出现硌手的问题，转接块与万向节叉形件的连接面采用平面贴合定位，保证扭矩传递过程中无相对窜动。不同于常规动力传动用的高速万向节，这款组件的设计偏向低速手动操纵场景，不需要考虑高速转动下的动平衡问题，结构设计更侧重操作手感与安装便捷性，安装时只需要将基座底部的固定孔与设备安装面对齐锁紧，再将输入端与操纵杆连接、输出端与被驱动构件连接即可完成装配，后期维护时只需要定期在铰接位置加注润滑脂，即可保证长期转动灵活，不会出现锈蚀卡滞的问题。
