多工位多磨头多钻头组合加工设备结构

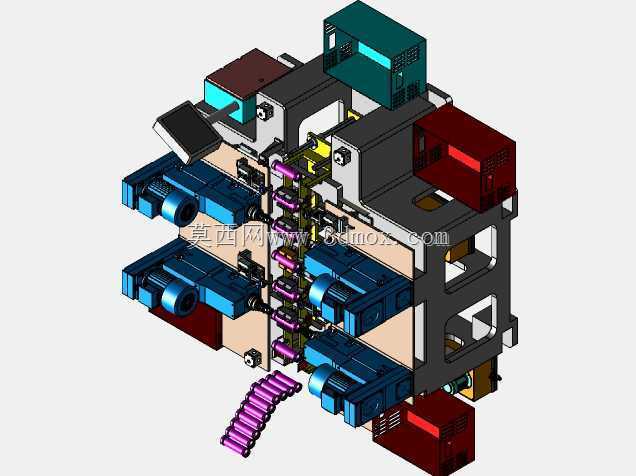

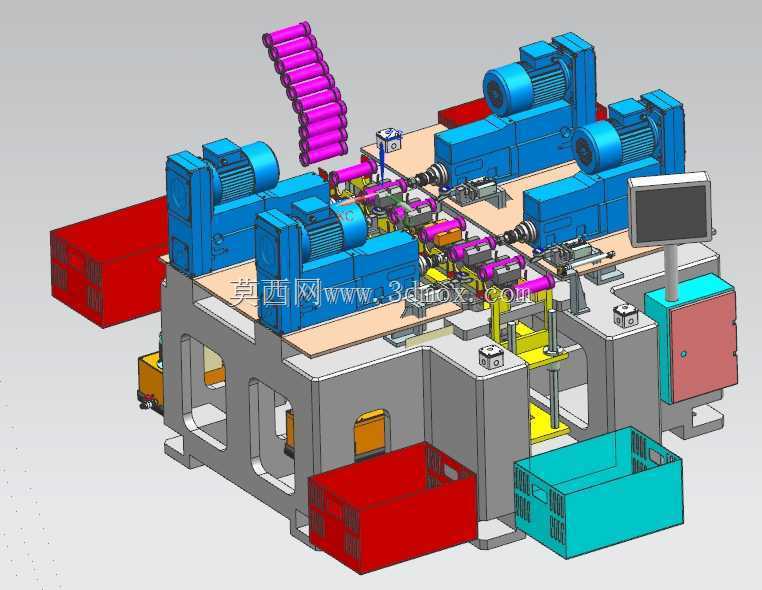

　　这套多磨头多钻头组合加工单元，主要面向中小尺寸回转类、异形结构件的批量精密加工场景，常见于汽配、五金、液压元件加工车间的产线中段工位，可替代传统单台钻床、磨床分散排布的加工模式，减少工件在不同工序间的转运、重复装夹耗时，单工位即可完成工件端面、内孔、外圆的钻削与磨削复合加工。从结构布局来看，设备采用对称式多动力头排布，四组蓝色的加工动力头沿工件输送方向分两侧布置，每侧动力头可根据加工需求配置钻夹头或者磨头，对应不同的加工工序，动力头进给采用伺服驱动搭配直线导轨的结构，进给行程可根据工件加工深度灵活调整，进给重复定位精度可控制在0.02mm以内，满足精密加工的公差要求。工件输送采用顶部的链板式上料结构，

　　紫色的链板载具可逐次将待加工工件输送至加工工位，工位处设置专用的定位夹紧机构，可自动完成工件的径向与轴向定位，夹紧力可根据工件材质调整，避免薄壁工件装夹变形。设备的基座采用整体铸铁焊接结构，经过时效处理后加工安装基准面，可抵消多动力头同时作业产生的振动，保证加工过程的稳定性，基座下部预留了切屑收集与切削液回流的空间，两侧的红色、青色箱体分别为切屑收纳箱与切削液存储箱，可直接对接车间的集中排屑系统。操作工位设置了独立的悬臂式人机交互界面，操作人员可在界面上调整各动力头的进给参数、加工节拍、夹紧压力，也可单独调试单组动力头的动作，方便换型时的参数调整。安装边界方面，设备整体占地长度约3.2米，宽度约2.4米，高度不含上料架约2.1米，

　　地面安装需要预留至少0.8米的周边操作维护空间，地基承重要求不低于5吨每平方米，动力接入需要三相380V工业用电，配套压缩空气气源压力稳定在0.5-0.7MPa，即可满足设备的正常运行需求。设计过程中优先考虑了工序集中的加工需求，将原本需要4-5台单功能设备完成的工序整合到同一台设备上，单班加工效率可提升3倍以上，同时减少了操作人员的配置，降低人工成本，各动力头采用模块化安装结构，后续可根据加工产品的换型需求，快速更换不同规格的动力头或者夹具，适配不同尺寸工件的加工，不需要对设备主体结构做大规模改动。
