龙门式捆扎缠绕包装输送一体机

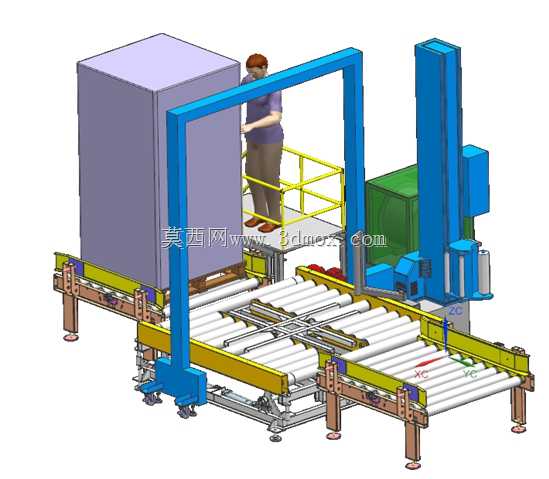

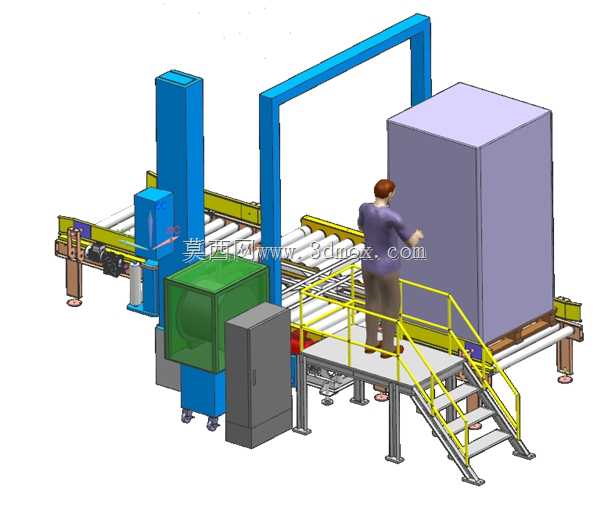

　　这套设备主要面向仓储物流、家电制造、建材加工等行业的成品出库包装环节，针对规整箱体类货物的外包装加固需求设计，替代传统人工缠绕捆扎的作业模式，适配生产末端到仓储入库的连续化作业流。设备主体采用分体式模块化布局，核心由动力辊筒输送段、龙门式捆扎执行机构、立式缠绕模组、操作检修平台四部分组成，各模块通过统一的机架型材拼接固定，可根据现场产线的输送方向、厂房层高调整拼接位置，适配不同的安装边界。

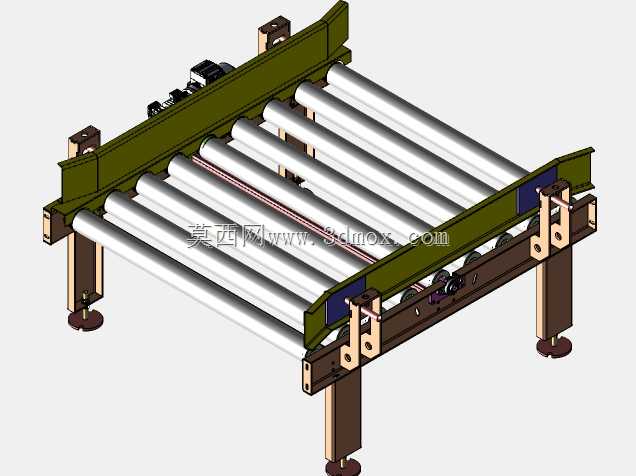

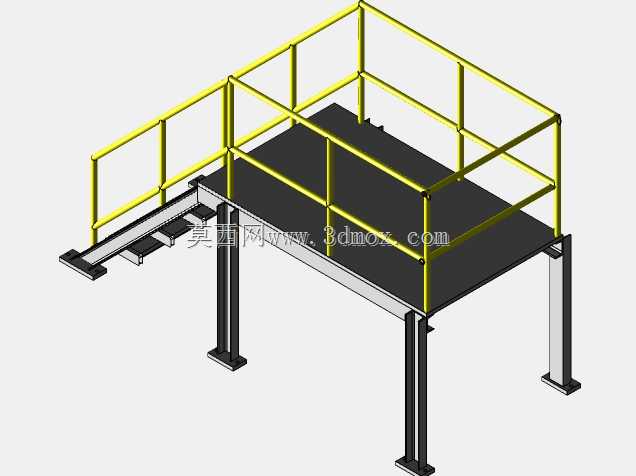

　　输送段采用双排链轮驱动的动力辊筒结构，辊筒间距根据常规包装箱的底部支撑尺寸设定，避免小尺寸货物卡滞，同时预留了光电检测位的安装孔位，可对接产线的物料检测信号，实现货物到位后的自动启停。龙门架采用方通焊接机架，跨距覆盖输送线的整体宽度，架体上集成了捆扎带的送带、收紧、熔接执行组件，可根据货物的高度调整捆扎头的竖向行程，满足不同堆码高度货物的多道捆扎需求，架体侧面设置的黄色安全护栏操作平台，供运维人员调整捆扎参数、更换捆扎带卷时使用，平台踏步高度符合人体工程学操作高度，护栏高度满足工业设备安全防护规范。

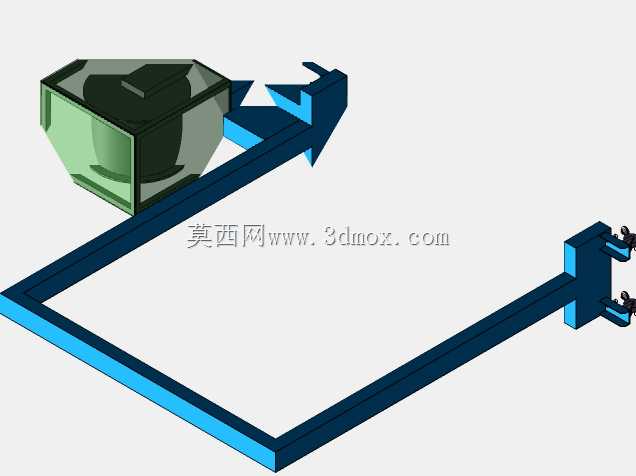

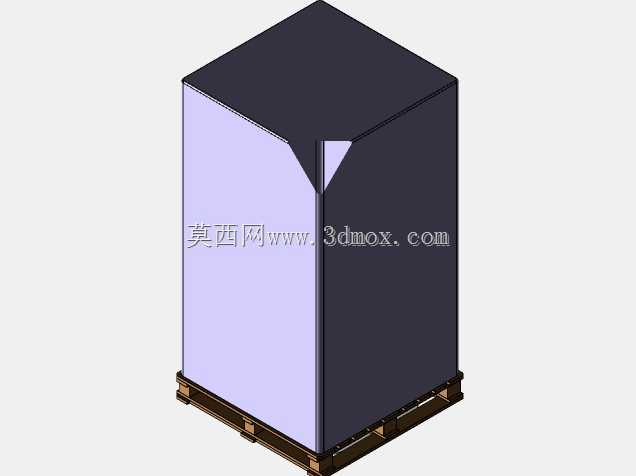

　　立式缠绕模组布置在输送线的侧方，采用单立柱升降结构，立柱上搭载薄膜放卷机构，可随立柱升降完成薄膜的竖向缠绕作业，放卷机构自带张力调节组件，可根据包装薄膜的厚度、货物的包装紧实度需求调整拉伸比，避免薄膜拉断或者包装过松的问题。整套设备的动作逻辑围绕货物输送的节拍设计，货物经上游输送线进入设备作业段后，光电传感器触发信号，输送线暂停，首先由龙门捆扎机构完成预设道数的捆扎作业，捆扎完成后输送线启动将货物输送至缠绕工位，立式缠绕模组启动，按照设定的缠绕圈数完成货物的薄膜缠绕，缠绕完成后薄膜自动切断，输送线启动将包装完成的货物输送至下游工位，整套动作可实现无人化连续运行。

　　设计过程中充分考虑了现场安装的适配性，设备底部的支撑脚采用可调式结构，可适应地面不平整的安装场景，调整范围覆盖常规厂房的地面高差；各模组的气路、线路走线全部集成在机架内部的走线槽内，避免外露线路被货物剐蹭，同时方便后期运维排查故障。设备的外形尺寸按照常规标准托盘货物的通行需求设计，输送面高度匹配通用仓储输送线的高度参数，可直接对接现有产线的输送系统，不需要额外做高度转接。针对不同行业的包装需求，设备预留了功能扩展接口，可加装顶部压料机构，避免轻质货物在缠绕过程中移位，也可加装标签打印贴附组件，在包装完成后自动贴附出库标签，适配不同场景的个性化包装需求。整套结构的受力件全部经过载荷校核，龙门架的焊接机架做了时效处理，避免长期运行出现结构变形，辊筒的轴径选型满足重载货物的承载需求，可适配最大重量满足常规工业成品包装的载荷要求，长期运行的结构稳定性有充足的设计冗余。
