带滚轮结构的手持地板清洁工具结构设计

日常家居与小型商用场景的地面清洁作业中，传统平板拖把、扫帚类工具在处理粘附性污渍、缝隙积尘时，往往需要操作者施加较大下压力反复擦拭，长时间作业易产生腕部、腰部劳损，且清洁头与地面的接触压力分布不均，容易出现局部清洁不到位的情况。这款带滚轮的地板清洁器具，正是针对这类实际使用痛点做的结构优化设计，核心思路是通过滚动接触替代部分滑动摩擦，降低作业过程中的推行阻力，同时让清洁工作面的压力分布更均匀。

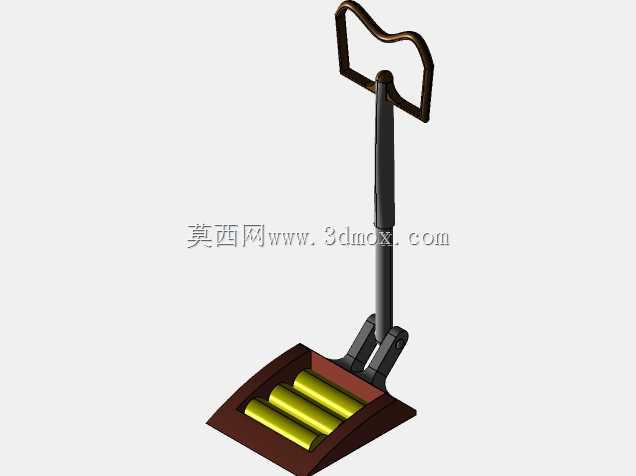

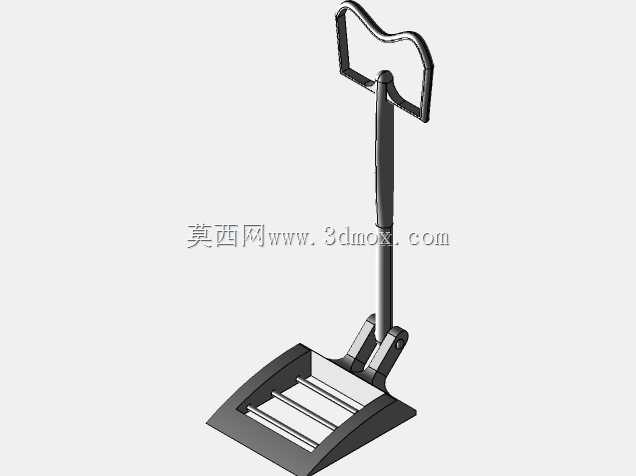

从结构组成来看，整套器具分为手持握柄、连接杆、清洁头主体三个核心部分。握柄采用闭环式挂环造型，既可以在作业时供操作者手部穿入握持，避免施力过程中工具脱手，闲置时也能直接挂在墙面挂钩上收纳，减少占地空间。连接杆采用细长杆结构，长度适配成年人站立作业的手臂自然下垂高度，作业时无需过度弯腰，杆身与清洁头的连接位置设置了角度偏转结构，可根据地面平整度、操作者施力方向自适应调整清洁头的贴合角度，遇到家具底部、墙角边缘等狭窄区域时，能灵活调整姿态深入清洁，不会出现杆身磕碰家具立面的问题。

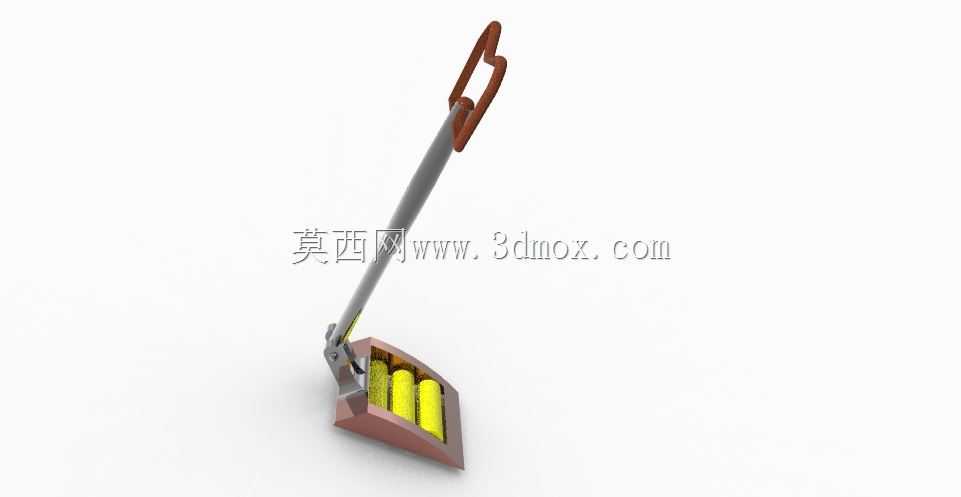

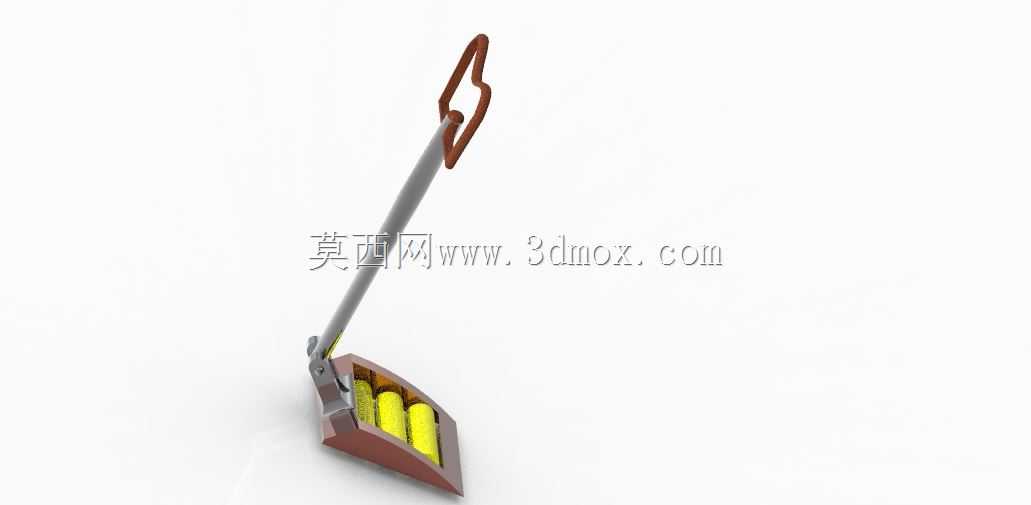

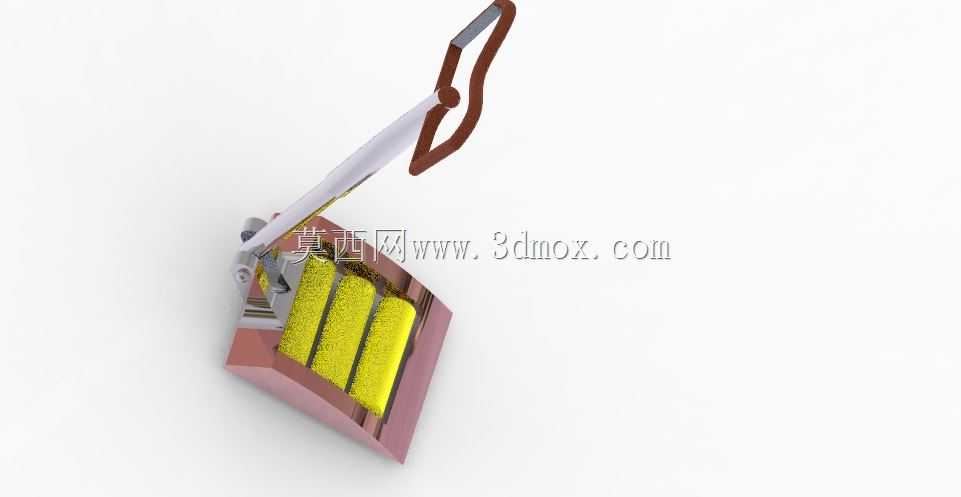

清洁头是整套设计的核心功能区，主体框架采用前低后高的楔形结构，前端做了圆弧过渡处理，推行过程中遇到地面凸起的地毯边缘、地砖接缝时，能顺滑通过不会卡滞。框架内部并排设置了三组圆柱形清洁滚轮，滚轮轴线与推行方向垂直，作业时滚轮随推行动作同步转动，滚轮表面的清洁介质可在滚动过程中持续接触地面，相比传统固定式清洁垫，滚动接触的形式能让清洁介质的磨损更均匀，延长单次更换清洁介质的使用周期。滚轮两侧的框架边缘设置了柔性刮条，在滚轮清洁的同时，刮条可将地面残留的水渍、浮尘聚拢收集，避免清洁过程中污水乱流。

从安装边界与尺寸适配角度考虑，清洁头的整体宽度控制在常规家居地砖宽度的三分之二左右，既保证单次推行的清洁覆盖面积，又能顺利进入马桶侧边、橱柜间隙等宽度较窄的区域；整体高度加上握柄后，可适配常规家庭卫生间、阳台的储物柜下层收纳空间，不需要额外预留特殊的存放位置。连接部位的卡扣结构采用通用快拆设计，清洁滚轮磨损后可直接按压卡扣更换，不需要更换整套器具，降低长期使用的耗材成本。

实际作业场景中，这款工具可适配硬质木地板、抛光地砖、水磨石等多种平整硬质地面，干用状态下可通过滚轮粘附地面浮尘、毛发，湿用状态下搭配清洁液可处理地面的饮品泼洒、鞋印等常见污渍，相比传统清洁工具，推行阻力可降低四成左右，单次连续清洁百平左右的区域，操作者的肢体疲劳感会明显降低。结构设计上没有复杂的传动部件，整体零件数量少，生产装配工序简单，各部件的连接处都做了圆角过渡，没有尖锐棱角，日常使用过程中不会磕碰损伤家具表面或地面涂层。握柄的挂环结构同时可作为施力支点，遇到局部顽固污渍时，可通过握柄施加向下的压力，让滚轮与地面的接触压力增大，配合小范围来回滚动即可去除污渍，不需要额外借助钢丝球等硬质清洁工具划伤地面。
