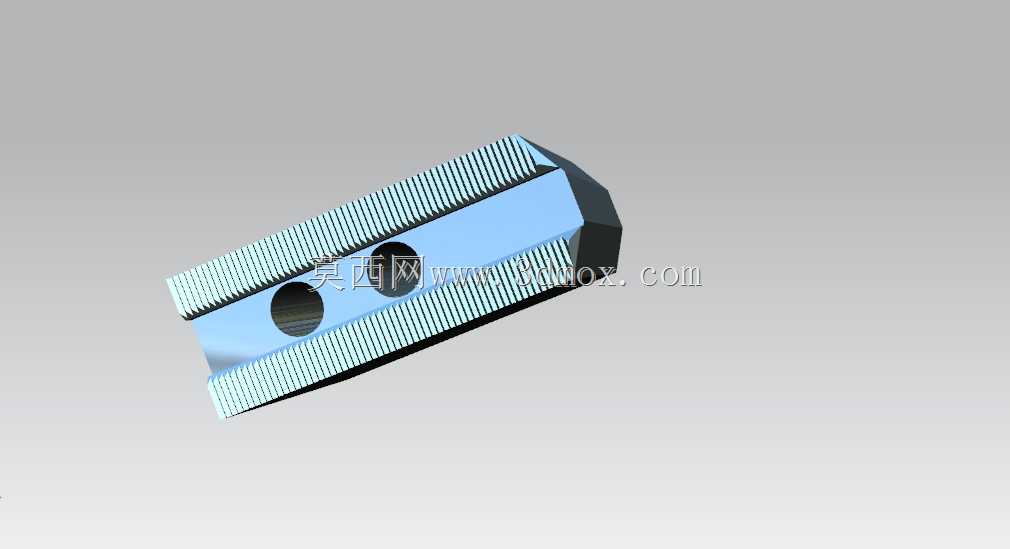

双孔带齿条形夹持压紧块结构设计

在工装夹具、小型流体阀组、轻载传动定位机构的实际设计场景中，这类带齿面的条形压紧块是非常常见的功能性零件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，导致实际装配后出现夹持打滑、定位偏移、安装干涉等问题。从实际应用来看，这类零件最常出现在仪表类阀门的阀组锁紧结构、小型工装的快速压紧单元、非标自动化设备的工件定位挡边位置，核心作用是通过两侧的齿形面增大接触摩擦力，配合两个安装孔穿入的紧固件，实现两个相对部件之间的位置锁止，避免设备运行过程中受振动、载荷冲击出现相对位移。

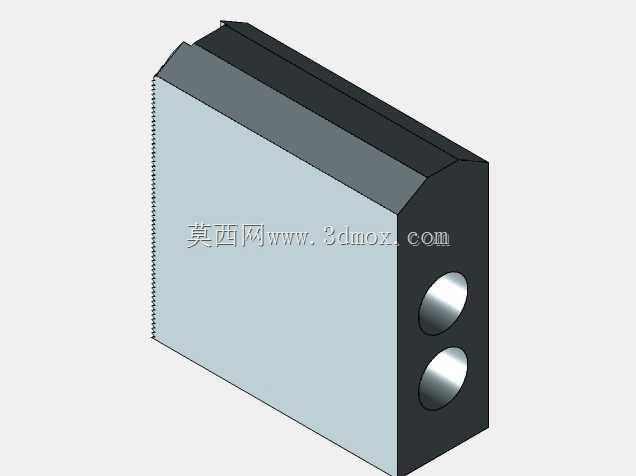

设计这类零件时，首先要考虑的是齿形的参数匹配，齿面的粗糙度不能过高也不能过低，过高会导致装配时刮擦配合件表面，破坏零件的防腐层甚至造成配合面压痕，过低则无法提供足够的静摩擦力，起不到防松防滑的作用。通常齿形的齿距会根据零件的整体长度做匹配，这个零件的齿形沿长度方向两侧等距排布，齿顶做了微小的倒角处理，避免装配时齿边崩裂，也能减少安装过程中对操作人员的划伤风险。零件主体采用长方体切角的结构，两端的斜切结构并非单纯的外观设计，而是为了避让安装位置周边的突出结构，比如阀块内部的流道拐角、工装台面上的相邻定位销，避免安装时出现硬干涉，这也是很多新手建模时容易忽略的点，往往只做主体方块结构，实际装配时才发现边角和周边零件撞件。

两个安装孔的位置设计也有讲究，孔中心距并非随意设定，需要匹配对应标准紧固件的安装边距要求，同时要保证压紧时的受力均匀，两个孔沿零件长度方向对称分布，锁紧时压力可以均匀传递到两侧的齿面接触区域，不会出现一端压紧力大、一端翘起的情况。孔的深度方向做了沉台设计吗？从结构来看，两个通孔是用于穿入内六角圆柱头螺钉的，所以孔口位置会做适配螺钉头的沉孔，保证螺钉锁紧后头部不突出零件表面，避免突出部分和周边运动部件发生刮碰。零件的整体厚度需要根据实际承载的锁紧力计算，太薄会在螺钉锁紧时发生弯曲变形，导致齿面接触不贴合，摩擦力大幅下降，太厚则会占用过多安装空间，增加不必要的零件重量，在小型阀块这类对安装空间要求严苛的场景里，每1mm的厚度冗余都会影响整体阀组的紧凑性。

从安装边界来看，这类零件的长度方向尺寸需要匹配被压紧件的接触宽度，齿面的有效接触长度不能小于被压紧件的配合面宽度，否则会出现局部压强过大，压伤配合件表面的情况。宽度方向的尺寸要小于安装槽的宽度，预留0.1-0.2mm的装配间隙，方便安装时调整位置，同时避免热胀冷缩导致零件卡在安装槽内。两端的切角角度通常取45度，切角的深度不会超过零件宽度的三分之一，既保证避让效果，也不会削弱零件整体的结构强度，避免在锁紧力作用下从切角位置发生断裂。

在实际选型替换时，设计人员需要先确认安装位置的槽宽、螺钉的规格、需要的锁紧摩擦力大小，再匹配对应尺寸的压紧块，不能仅凭外观相似就随意替换。比如如果齿形的方向和设计要求相反，装配后齿面无法和配合件的齿槽啮合，就完全起不到防松的作用；如果安装孔的中心距偏差超过0.5mm，螺钉就无法顺利穿入安装孔，强行锁紧会导致螺钉受剪切力，运行过程中容易出现螺钉断裂的故障。另外这类零件的材质通常会根据使用场景选择，普通工况下用45号钢做表面发黑处理即可，有防腐要求的工况会选用304不锈钢，在需要更高摩擦力的场景下，还会对齿面做高频淬火处理，提升齿面的硬度，避免长期受压后齿形变形，导致锁紧失效。

建模过程中，这类零件的参数化设计非常重要，把齿距、孔中心距、整体长宽厚、切角尺寸都设置成可调整的参数，后续遇到不同规格的阀组或者工装设计时，只需要修改对应参数就能快速生成适配的零件模型，不需要重新从零开始建模，能大幅提升设计效率。需要注意的是齿形的建模不要用阵列特征做简单的叠加，要考虑实际加工时的刀具退刀位置，齿根位置要做微小的圆角过渡，避免加工时出现应力集中，也能减少热处理时的开裂风险。很多新手建模时会把齿根做成直角，实际加工出来的零件在齿根位置会有应力集中点，受交变载荷时很容易从齿根位置出现裂纹，缩短零件的使用寿命。
