手动皮革纸张泡沫模切冲床结构

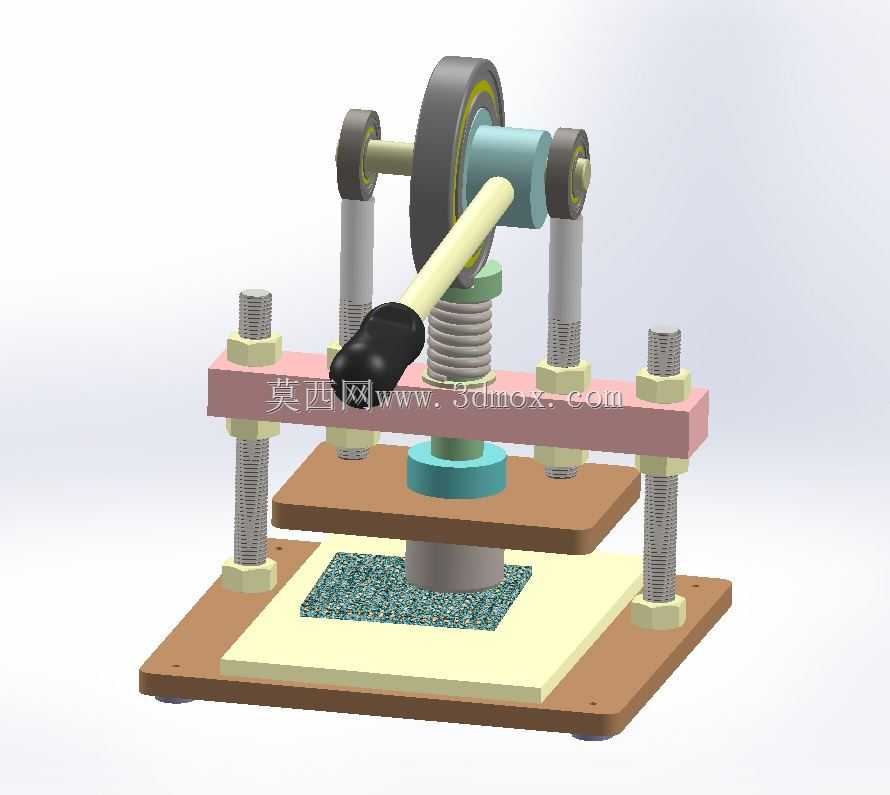

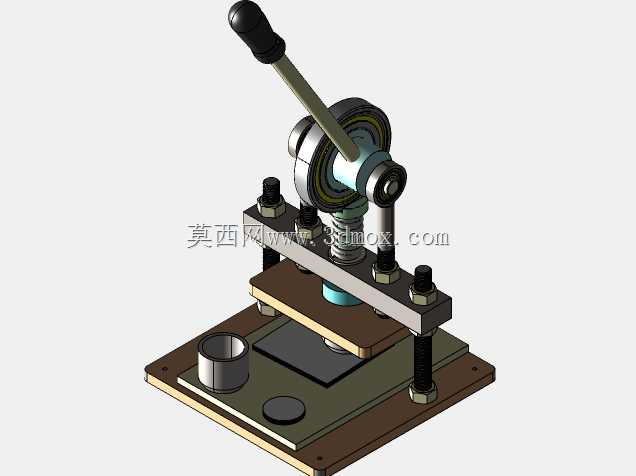

　　这款手动冲床的结构设计完全围绕小批量柔性材料冲切场景展开，日常可放置在皮具作坊、纸品打样间、小型包装加工点的工作台面上，不需要外接气源或电源，单人即可完成操作，适配小批量定制、打样试产的加工需求，避免了大型冲压设备启动成本高、调试周期长的问题。从结构布局来看，设备采用立式四柱导向结构，底部为实木承托底座，四根带缓冲弹簧的导向立柱均匀分布在工作台四角，保证上模座下行过程中不会出现偏载卡滞，冲切压力可以均匀传递到模切刀模上，不会因为受力不均出现材料切不断、边缘毛糙的问题。

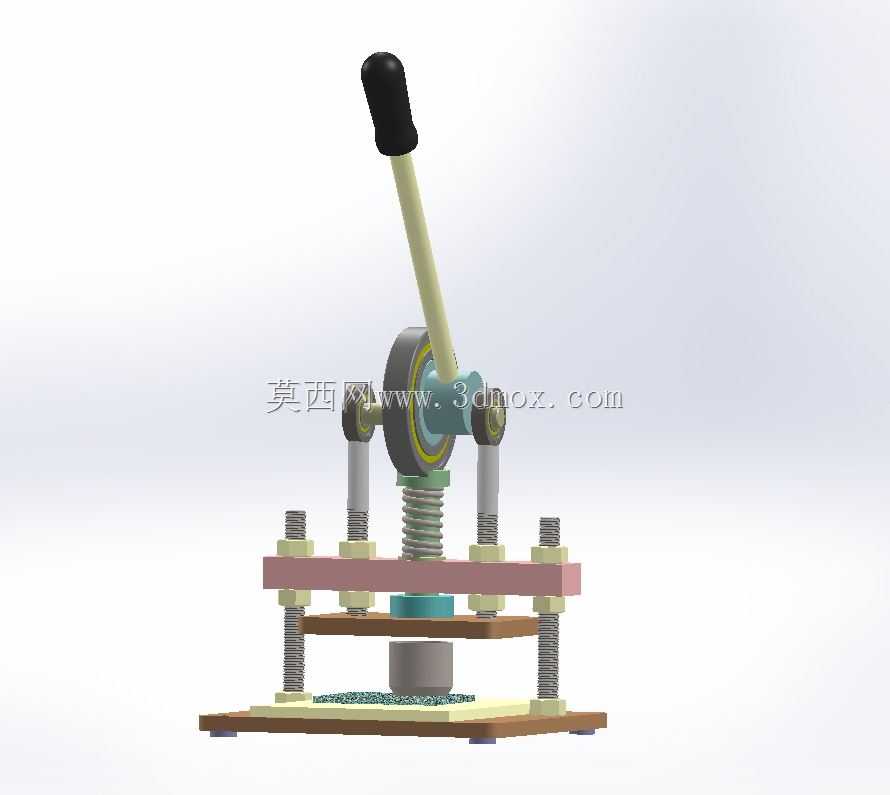

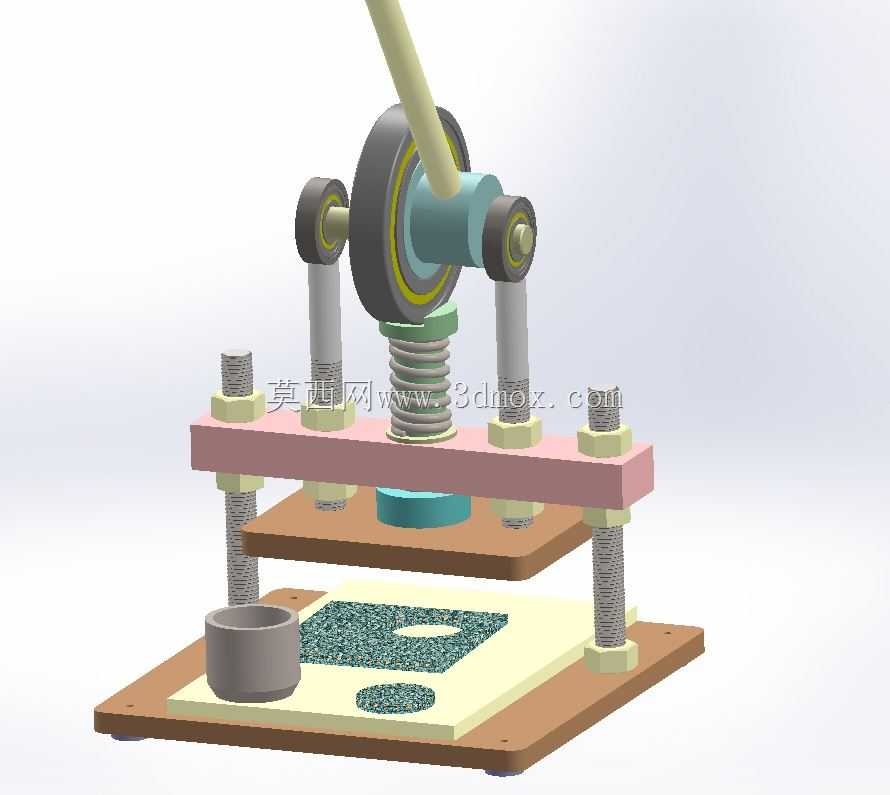

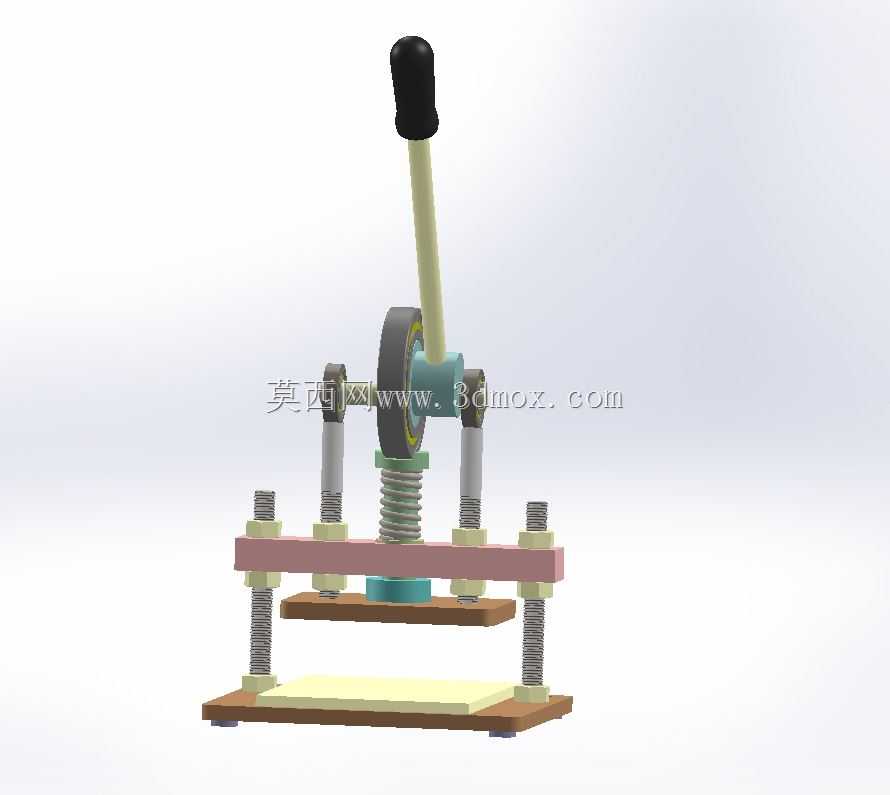

　　操作端采用加长摇臂配合偏心轮传动结构，摇臂顶端包裹防滑绝缘握套，操作人员施加较小的下压力即可通过偏心轮的增程结构放大冲切力，足够切割2-5mm厚度的皮革、硬卡纸、EVA泡沫、薄橡胶片这类常见柔性材料，冲切行程经过限位设计，下行到最低点后会通过复位弹簧自动带动上模座回位，不需要额外手动抬升操作，连续作业时的操作流畅度有充足保障。工作台面采用平整硬质板材作为承托面，模切时可以将待加工材料平铺在台面上，刀模固定在上模座的安装平板上，更换不同刀模即可完成不同形状的冲孔、裁切作业，不需要对设备主体结构做调整，适配多品种小批量的加工切换需求。

　　设计过程中充分考虑了手动操作的安全边界，摇臂的操作位置远离冲切作业区，操作人员手部不需要伸入上下模之间即可完成放料、取料动作，导向立柱上的缓冲弹簧可以在上模下行到极限位置时提供一定的缓冲，避免刚性冲击损坏刀模或者设备结构。设备的整体安装边界控制在桌面级设备范畴，底座占地面积不足0.1平方米，总重量控制在单人可搬运的范围内，不需要做专门的地基固定，直接放置在平整工作台面上即可投入使用，日常维护只需要定期在导向柱、偏心轮转轴位置涂抹润滑脂，即可保证长期运行的顺畅度，没有复杂的液压、气动元件需要维护，故障率极低。

　　从功能适配性来看，这款冲床的冲切压力经过精准匹配，既可以满足常见柔性材料的冲切需求，又不会因为压力过大导致刀模崩口或者台面凹陷，上模座的安装平面预留了通用的刀模固定孔位，可以适配市面上绝大多数标准手动模切刀模的安装尺寸，不需要额外做转接件加工。导向结构的配合间隙经过优化，长期使用后也不会出现明显的晃动，保证冲切位置的精度，重复定位误差可以控制在0.2mm以内，满足皮具、纸品这类产品的加工精度要求。设备的复位弹簧刚度经过匹配，既可以保证上模座顺利回位，又不会因为弹簧力过大导致操作摇臂反弹，提升操作过程的安全性。在实际使用场景中，皮具手作从业者可以用它冲切皮料的外形、安装孔位，纸品加工从业者可以用它冲切贺卡、包装饰片的异形轮廓，泡沫包装加工点可以用它冲切小型泡沫内衬的定位孔，甚至小型橡胶垫片的加工也可以通过这款设备完成，覆盖了多种轻型材料的冲切加工需求，填补了大型自动化冲压设备和手工裁切之间的设备空白，适合小规模生产、打样研发、个人工作室这类场景使用。
