手动台式轴压装作业工装结构设计

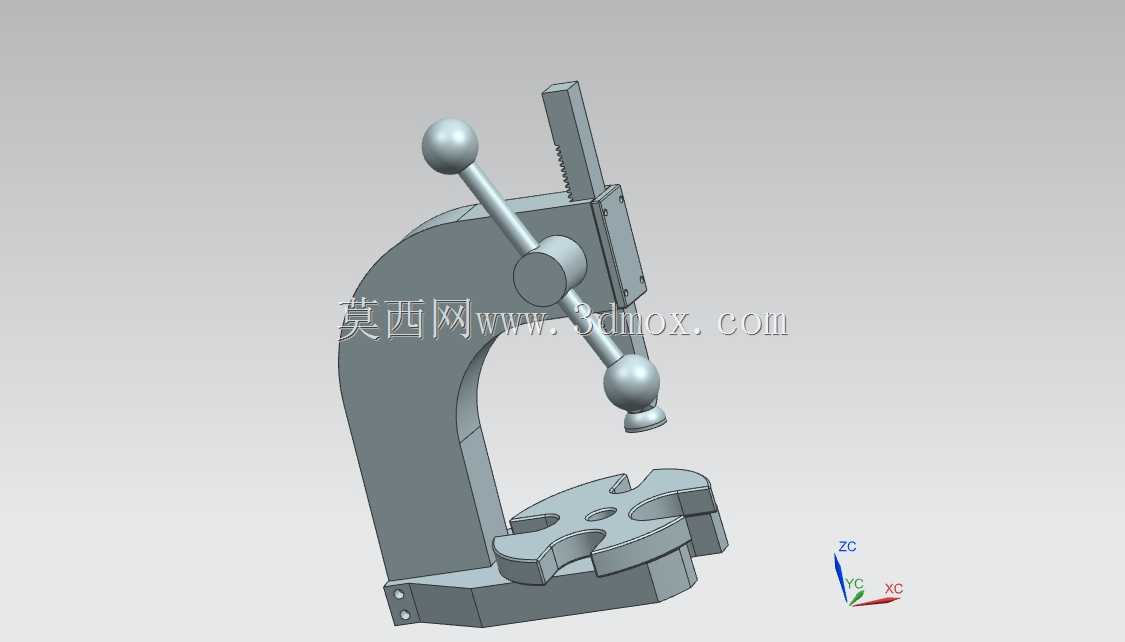

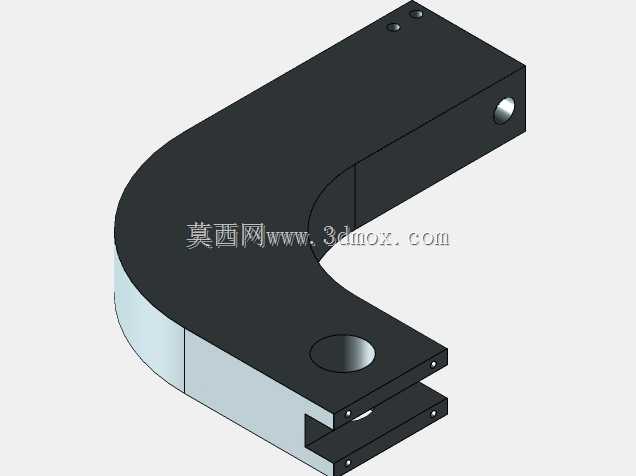

这款手动轴压工装的设计，最初是面向小型机加工车间、五金维修工位、小批量装配产线的轻载压装需求做的适配，区别于大吨位液压、气动压力设备，它不需要外接动力源，完全依靠人力操作，在没有压缩空气、电力供应的临时维修场景，或是小批量多品种的零散压装作业里，实用性远高于大型压装设备。从结构布局来看，整体采用C型开式悬臂机身，这种结构的核心优势是操作空间开放，工件装卸不受立柱遮挡，针对小型轴类零件的压入、销钉铆接、薄件冲裁、轴承外圈轻载压装这类作业，操作人员可以从三个方向调整工件位置，不需要复杂的工装夹具就能完成对位。机身的弧形过渡设计不是单纯的外观处理，是在有限的材料用量下，通过截面渐变提升悬臂根部的抗弯强度，避免长期受压后机身出现开口变形，保证压头的下压垂直度，这一点对于轴类零件压装至关重要——如果压头轴线与工件基准面垂直度偏差超过0.02mm，压装过程中就会出现轴件啃伤孔壁、轴承保持架变形的问题，直接导致装配零件报废。

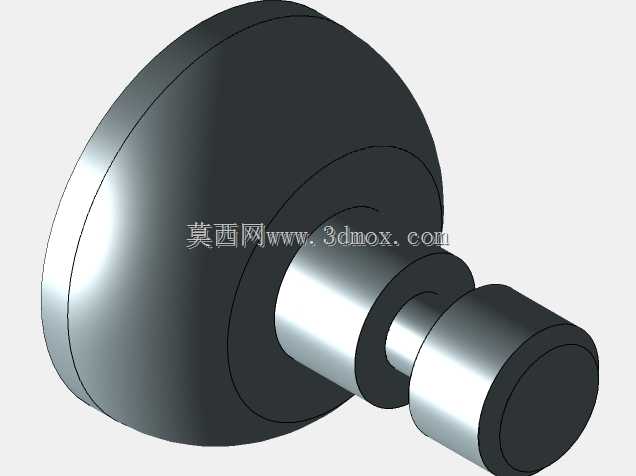

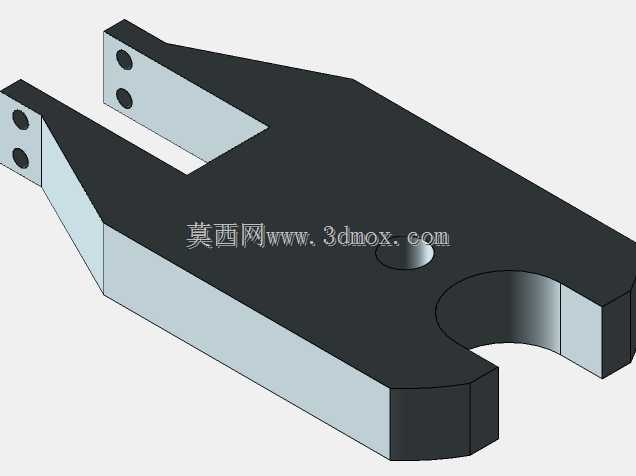

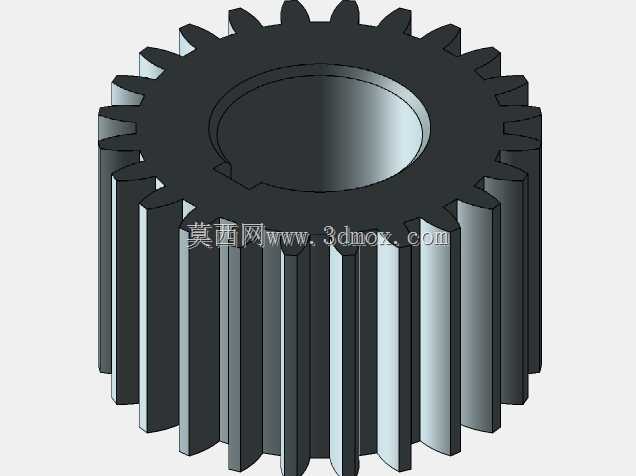

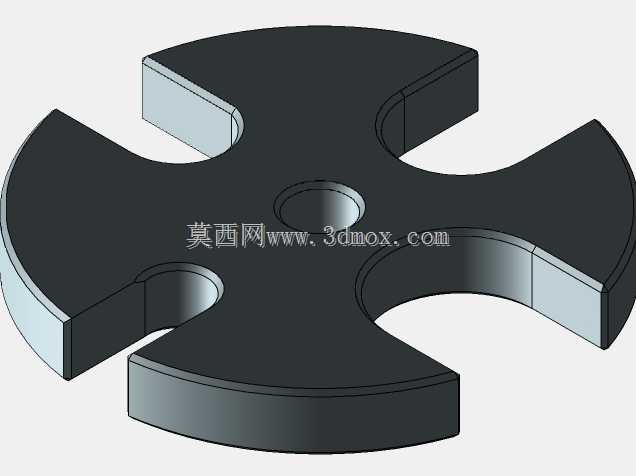

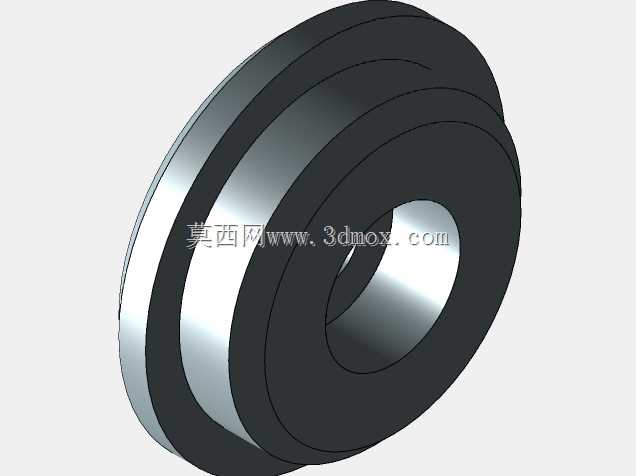

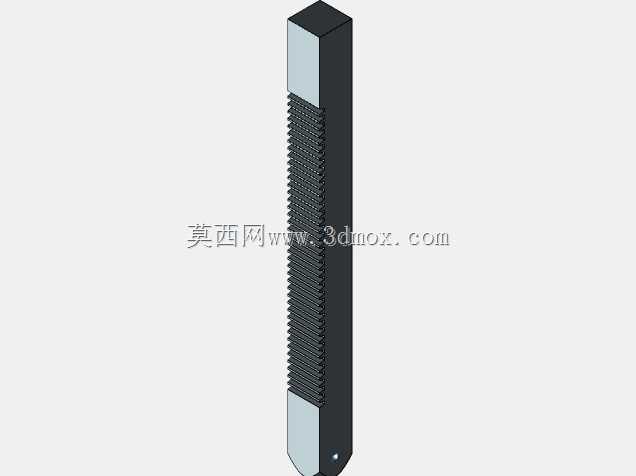

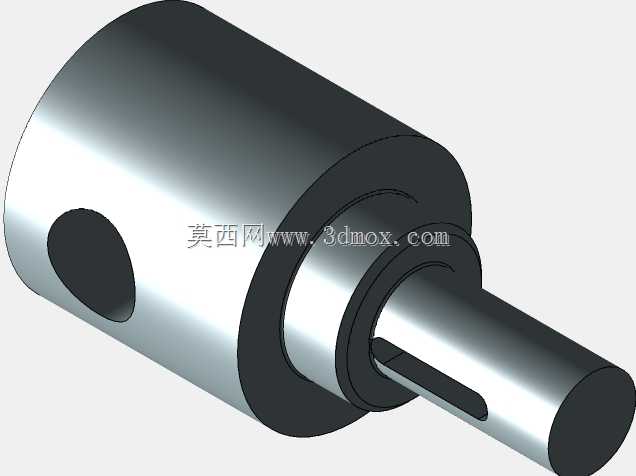

操作端采用双球头手柄的齿轮齿条传动结构，齿条直接与压杆集成，相比传统的螺杆下压结构，齿轮齿条的传动行程更长，空行程移动速度更快，操作人员扳动手柄时，压杆可以快速接近工件，接触工件后再施加压力完成压装，不需要像螺杆结构那样空转很多圈才能到达作业位置，能有效减少单工位的操作辅助时间。压杆末端设计有可拆卸的压头接口，可以根据不同的作业需求更换平压头、V型压头、定位压头，比如压装小型轴承时换用带定位止口的压头，能保证压力均匀作用在轴承套圈端面，避免压装过程中轴承倾斜；压装圆柱销时换用小直径平压头，不会碰伤工件周边的加工面。底部的工作台采用带定位槽的异形结构，台面上的缺口和通孔是为了适配不同形状的工件定位，比如带法兰的轴类零件可以卡在槽内定位，压装时不需要额外手扶，小型盘类零件可以通过台面上的孔位避让凸出的轴端，保证工件受压面完全贴合工作台面，避免压装时工件倾斜。

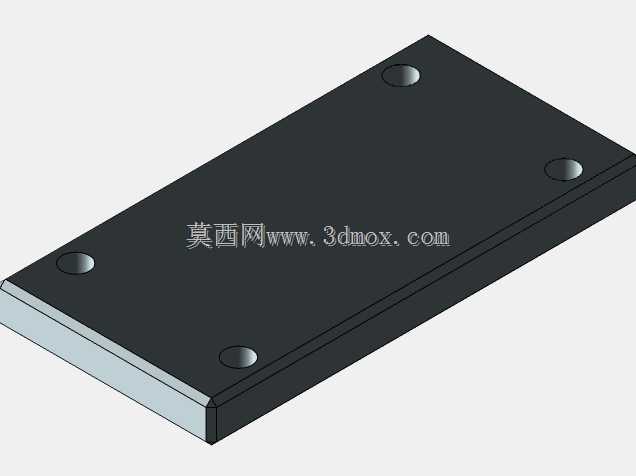

从安装边界来看，这款工装的底座预留了四个安装孔，可以直接通过螺栓固定在标准钳工台台面上，不需要额外做混凝土基础，整体占地面积不到0.1平方米，对于工位紧张的小型加工车间来说，不会占用过多的操作空间。设备的整体高度控制在成年人站立操作的舒适区间，手柄的操作位置距离台面的高度符合人体工程学设计，操作人员扳动手柄时大臂自然下垂，小臂发力即可完成常规压装作业，长期操作不容易产生疲劳。在功能特性上，这款设备的额定压装力适配1吨以内的轻载作业场景，完全覆盖小型五金零件、仪器仪表配件、小型传动组件的压装需求，相比气动压装机，它没有气缸漏气、压力不稳定的问题，操作人员可以通过手柄的发力大小直观控制压装力度，对于过盈量较小的精密零件压装，能避免压力过大导致的零件碎裂、变形问题；相比手扳压机的传统结构，它的齿条导向段做了加长设计，压杆全程有两个导向套支撑，下压过程中压杆不会出现径向摆动，压装的同轴度更有保障。

设计过程中，针对机身的受力变形做了反复的结构优化，最初的直臂C型结构在模拟1吨压力加载时，悬臂端部的变形量超过了0.1mm，无法满足精密压装的精度要求，后来把直臂改成了渐变截面的弧形结构，在机身厚度不变的情况下，悬臂端的变形量控制在了0.03mm以内，同时在齿条安装座的位置增加了加强筋，避免长期受力后安装座出现松动偏移。导向套采用了铜质镶嵌结构，长期使用磨损后可以单独更换导向套，不需要更换整个机身，后期维护成本极低，所有的连接螺栓都采用标准件，车间日常维修时不需要定制特殊配件。在实际应用场景里，这类手动轴压机除了用于生产线上的小批量装配，还常被用于五金维修门店的轴承更换、销钉拆卸，职业院校的金工实习教学场景，因为它没有外接动力的安全隐患，操作逻辑简单，新手经过简单讲解就能上手使用，不会出现气动、液压设备误操作导致的安全事故。另外，设备的所有外露部件都做了圆角处理，没有尖锐的毛刺棱角，操作过程中不会刮伤操作人员的手臂，压杆的升降行程设置了硬限位，避免手柄扳动过度导致齿条从齿轮中脱出，提升了日常使用的安全性。
