三爪铰接式机械拉拔拆卸工具结构

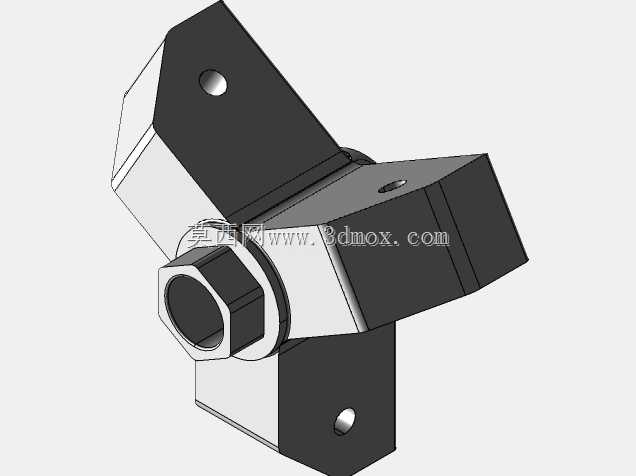

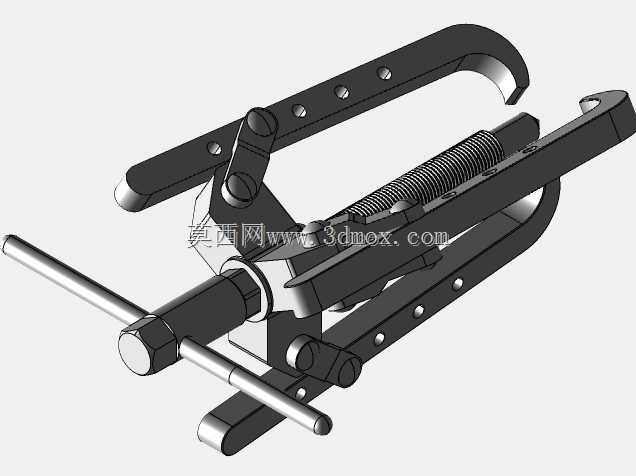

　　在设备运维、机械装配、机加工产线的日常检修场景里，过盈配合的轮类零件拆卸一直是一线作业里的高频痛点，过盈量稍大的齿轮、皮带轮、轴承内圈如果采用撬棍蛮力撬动，很容易造成轴端螺纹损伤、配合面拉伤，甚至导致零件直接报废，三爪铰接式拉拔工具正是针对这类作业场景设计的手动拆卸工装。从结构设计逻辑来看，这款拉拔器采用三臂铰接布局，三个拉臂通过销轴与中心滑座形成转动副，作业时可以根据被拆卸零件的外径尺寸自由调整张开角度，适配不同直径的轮类零件，每个拉臂的末端都加工有内外双钩结构，内钩可以卡入零件内侧的台阶面，外钩则能勾住零件外缘的凸边，不管是带内台阶的轴承内圈，还是外缘带凸缘的皮带轮，都能找到稳定的受力点，避免拉拔过程中打滑脱钩。

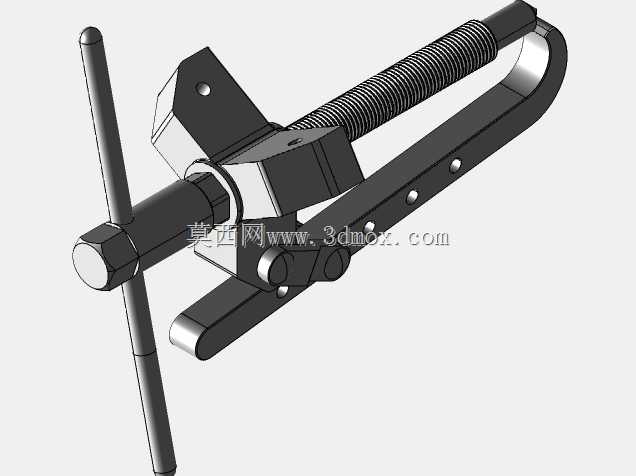

　　中心位置的传动螺杆采用梯形螺纹传动，梯形螺纹的牙型强度高，传动过程中轴向承载力大，手动旋转加力杆时，螺杆的轴向进给平稳，不会出现普通三角螺纹容易卡死、滑牙的问题，螺杆的顶端加工有与加力杆配合的通孔，穿入横向加力杆后可以通过杠杆原理放大输入扭矩，不需要额外的气动或液压动力源，在无气源、无电源的野外检修、设备现场抢修场景下也能正常使用。从安装边界与尺寸适配性来看，三个铰接臂的张开角度范围覆盖了常规小型机械到中型传动机构的轮件尺寸，拉臂的有效行程可以满足常规过盈配合长度的拆卸需求，作业时只需要将中心螺杆的顶端顶住轴端的中心孔，保证三个拉钩均匀勾住被拆卸零件的受力面，旋转加力杆带动螺杆进给，就能将轴向力均匀传递到被拆卸零件的三个受力点上，整个拉拔过程中受力方向与轴的中心线保持同轴，不会出现偏载导致的轴弯曲、零件崩裂问题。

　　不同于两爪拉拔器容易出现的受力不均、拉臂滑脱问题，三爪的120度均布布局让三个受力点的支撑更稳定，即使被拆卸零件的外缘没有均匀的凸边，只要三个钩体能找到对应的受力位置，就能平稳完成拆卸作业，铰接点的位置经过受力校核，在额定拉拔力下不会出现销轴剪切断裂、拉臂塑性变形的问题，拉臂的主体采用高强度结构钢加工，钩部位置做了局部淬火处理，表面硬度足够承受拉拔时的局部压应力，不会因为长期受力出现钩部卷边、磨损的问题。

　　在实际使用场景中，这款工具除了常规的齿轮、皮带轮、轮毂拆卸，还可以用于小型轴承、轴套、联轴器的拆卸作业，针对不同的作业场景，只需要调整拉臂的张开角度，切换内外钩的使用方式，就能适配不同的零件结构，不需要额外更换拉爪配件，整体结构没有复杂的传动部件，日常维护只需要定期在梯形螺纹、铰接销轴位置涂抹润滑脂，就能保证长期使用的传动顺畅，不会出现锈蚀卡滞的问题。设计过程中充分考虑了手动工具的操作便利性，整体重量控制在单人可手持操作的范围内，加力杆的长度匹配普通人的手臂发力范围，不需要借助加长套管就能输出足够的拉拔力，避免过度加力导致零件或工具损坏，中心螺杆的顶端采用球面顶头设计，顶在轴端中心孔时可以自动找正中心，即使轴端中心孔有轻微的加工偏差，也能保证拉拔过程中受力同轴，不会出现顶头打滑、偏移的问题。
