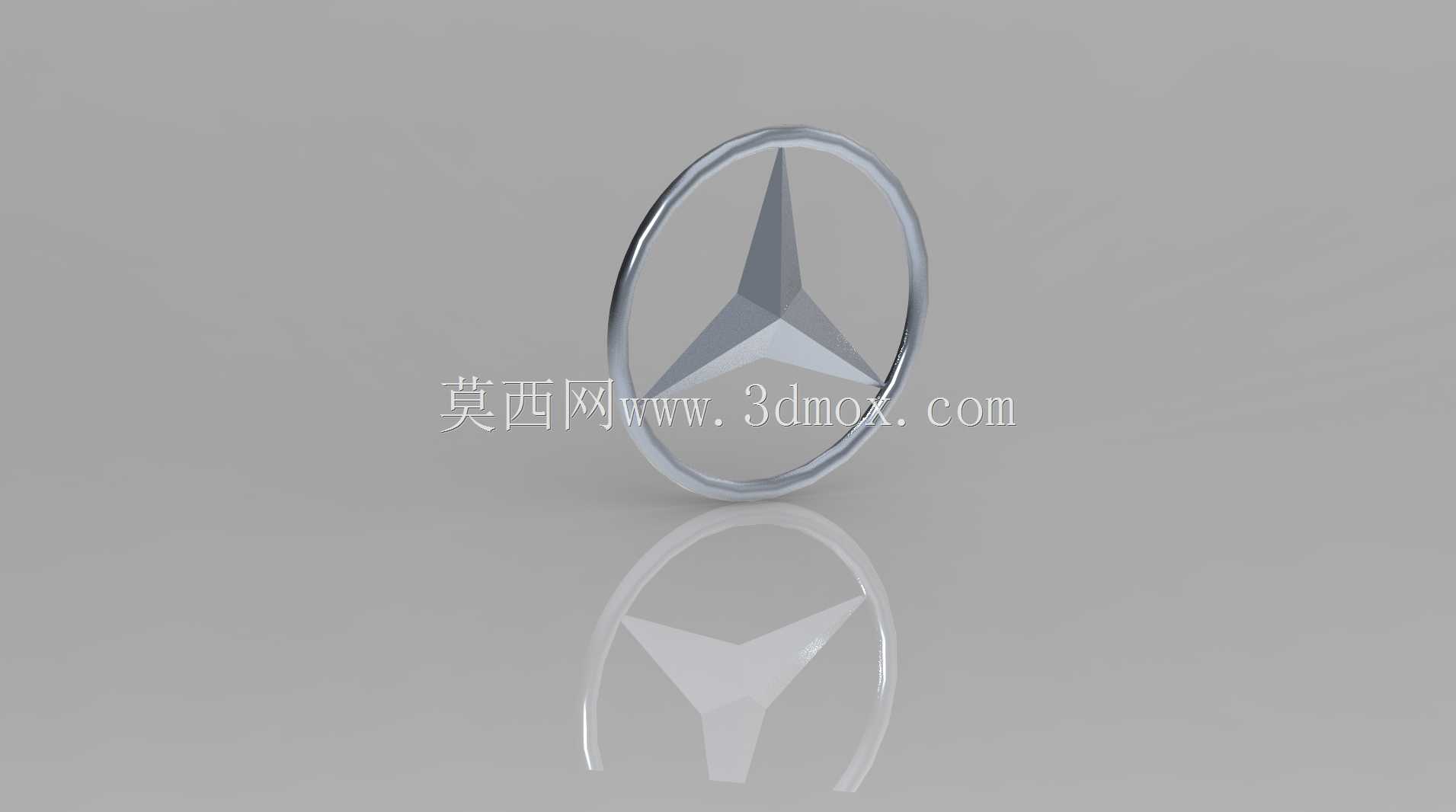

奔驰三叉星车标外观结构设计方案

　　作为整车品牌视觉识别的核心外露部件，车标的结构设计需要兼顾外观辨识度、安装适配性与长期使用的可靠性，本次完成的奔驰三叉星标识结构设计，围绕车头中网安装场景做了全维度的结构适配。日常使用场景中，该标识安装于乘用车前脸进气格栅中央位置，是车辆行驶过程中最先接触气流的外露部件之一，设计阶段首先考虑了高速行驶下的风阻影响，环形外圈做了圆弧过渡处理，避免直角结构带来的风噪增大问题，同时三叉星的三个支臂采用等角度120度均分布局，保证气流经过时各个方向受力均匀，不会出现单侧风压过大导致的标识松动、抖动问题。

　　从功能特性来看，该标识除了基础的品牌识别作用外，结构上预留了与中网基座的卡接安装位，环形外圈的背部设计有三个均匀分布的卡扣点位，对应中网安装基座的卡槽结构，安装时无需额外紧固件，直接按压卡入即可完成固定，拆卸维护时也可通过专用工具从卡扣点位施力取出，不会破坏中网基座的原有结构。材质选用不锈钢材质，一方面是因为不锈钢的金属质感能够匹配豪华车型的外观定位，抛光处理后的表面反光均匀，能够呈现出清晰的金属光泽，另一方面不锈钢的抗腐蚀性能优异，能够应对日常行驶中的雨水侵蚀、路面碎石冲击、紫外线老化等复杂工况，长期使用不会出现表面锈蚀、镀层脱落的问题。

　　设计思路上，首先还原了奔驰三叉星标识的经典比例，环形外圈的宽度与三叉星支臂的厚度保持固定比例，三个支臂从中心交汇点向外延伸时做了渐变收窄处理，靠近中心位置的厚度更大，保证整体结构强度，靠近外圈的位置厚度逐渐收窄，视觉上更具轻盈感，同时支臂的边缘做了小圆角钝化处理，避免生产运输过程中出现边缘磕碰划伤，也能减少行驶过程中气流在边缘位置产生的紊流。外形尺寸方面，整体环形外圈的直径适配主流家用奔驰车型的中网安装位，安装边界控制在中网预留的圆形安装槽范围内，背部卡扣的突出高度不超过10mm，不会与中网后方的散热结构、传感器部件产生干涉，三叉星支臂的突出高度从安装基面算起控制在15mm以内，既保证了立体视觉效果，也不会因为突出量过大增加剐蹭风险，日常洗车、低速挪车时的轻微触碰不会导致标识变形。结构强度校核阶段，针对三个支臂的受力情况做了模拟验证，中心交汇位置做了加厚处理，能够承受日常擦拭、轻微触碰的外力，不会出现支臂断裂的问题，环形外圈的截面采用椭圆形设计，相比圆形截面拥有更好的抗形变能力，受到正面冲击时能够将外力均匀分散到整个环形结构上，避免局部受力过大出现变形。表面处理工艺上，不锈钢基材经过精抛光后做了镜面处理，能够呈现出高反光的金属质感，同时表面做了一层透明的防指纹涂层，减少日常使用中指纹、灰尘附着带来的外观质感下降问题，清洁时只需用软布擦拭即可恢复原有光泽。

　　安装适配性方面，背部的卡扣结构做了通用化设计，能够适配同系列多款车型的中网安装基座，无需针对不同车型单独调整卡扣位置，减少了生产过程中的模具数量，也降低了售后配件的管理难度，卡扣本身采用与标识主体一体的不锈钢材质，相比塑料卡扣拥有更好的抗老化性能，长期使用不会出现卡扣断裂、松动脱落的问题。针对行驶过程中的振动问题，卡扣与卡槽配合的位置预留了微小的缓冲间隙，安装后不会出现硬接触导致的振动异响，同时卡扣的卡接量控制在合理范围，既保证安装后的牢固性，也避免拆卸时因为卡接过紧导致卡扣断裂。
