多通路集成式金属流体管路连接接头

　　在流体输送系统的管路布设场景中，多通路接头是实现管路分流、汇流、转向连接的核心基础部件，这款多流管接头的结构设计，完全围绕紧凑安装空间下的多管路集成连接需求展开，能够在有限的设备安装区域内，同时完成三路不同方向管路的对接，大幅减少分散接头带来的管路冗余、泄漏点增多的问题。从实际应用场景来看，这类接头常出现在小型液压动力单元、气动控制回路、车用流体管路系统、实验台流体输送模块中，尤其适合安装空间局促、管路排布密集的设备内部，替代多个单通路弯头、三通的组合连接方案，降低管路装配的复杂度。

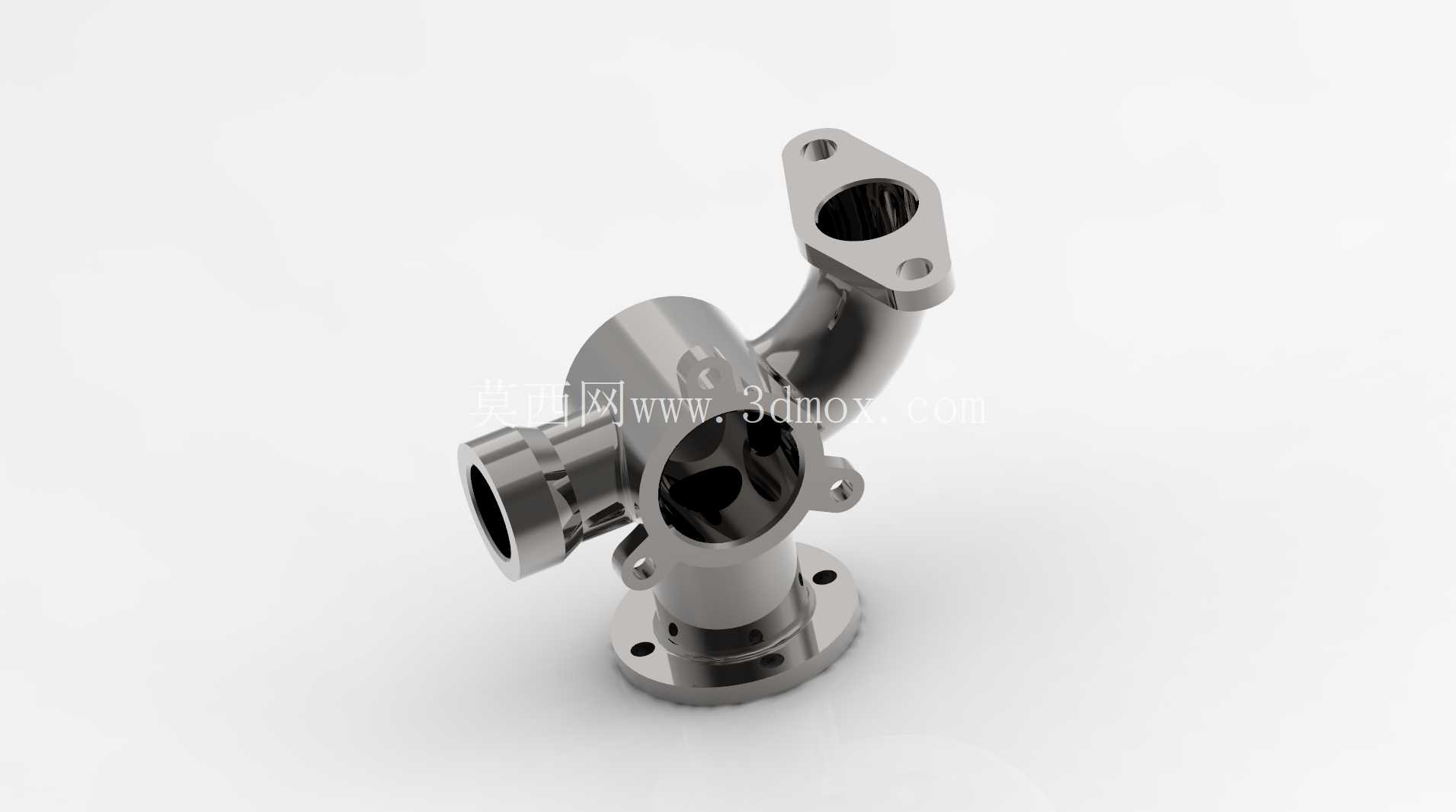

　　接头的三个连接端口采用了差异化的连接结构设计：上方弯管段的端口采用带两个安装孔的菱形法兰连接面，法兰面预留密封件安装槽位，对接时可通过螺栓压紧实现端面密封，适合与刚性管路的法兰端面对接，能够承受较高的管路工作压力；侧方水平端口采用外螺纹卡套式连接结构，适配标准规格的金属气动或液压硬管，装配时卡套嵌入管壁实现密封与抗拉脱固定，无需额外焊接工序，现场装配效率更高；下方竖直端口采用带圆周均布安装孔的圆形法兰底座，可直接固定在阀块、泵体或设备壳体的对应接口上，作为整个接头的固定支撑端，承受整个接头及连接管路的载荷。

　　设计阶段首先确定了三个端口的相对角度与空间位置，结合常见设备内部的管路走向，将上方弯管的转向角度设置为适配多数侧装管路的倾斜角度，避免连接后管路出现过度弯折导致的流阻增大问题；三个端口的通径尺寸经过流阻校核，各通路的通径保持一致，避免不同通路之间出现流量分配偏差，满足多支路等流量输送的使用需求。接头的主体壁厚根据额定工作压力做了等强度优化，在流体压力作用下的应力集中区域，也就是弯管内侧、各通路交汇的腔体位置做了局部加厚处理，避免长期承压出现结构变形或开裂；外表面的过渡位置全部采用圆角过渡，既减少加工过程中的应力集中，也能降低流体在腔体内流动时的局部湍流损耗。

　　安装边界方面，接头整体的最大外轮廓尺寸适配小型设备的安装空间，下方圆形法兰的安装孔位采用标准螺栓孔间距，可直接匹配市面常见的阀块、泵体接口安装尺寸，无需额外做安装位的定制加工；侧方螺纹端口的螺纹规格采用通用标准管螺纹，可直接对接标准管路接头，无需定制转换接头；上方菱形法兰的两个安装孔中心距也采用通用规格，对接法兰时可直接使用标准紧固件。实际装配过程中，需要先将下方圆形法兰与设备基体的接口对齐，放置对应规格的端面密封圈后，用螺栓对角均匀压紧，避免因压紧力不均导致密封失效；侧方端口连接管路时，需要将管路切口处理平整，去除毛刺后套入卡套与螺母，将管路插到底后拧紧螺母，确保卡套均匀切入管壁；上方法兰端口对接时，需要保证对接法兰的端面平面度符合要求，密封件无错位，螺栓按规定力矩拧紧即可。接头内部的流道交汇处做了圆弧过渡处理，没有直角突变结构，流体在各通路之间转向时的流阻更小，也不容易在交汇处产生介质沉积，适合输送洁净流体、有一定粘度的流体介质，不会出现长期使用后流道堵塞的问题。整个接头的结构没有多余的设计冗余，所有结构特征都服务于连接、密封、承压的核心功能，没有非功能性的装饰结构，完全从工程实用角度出发完成结构设计，能够直接用于各类流体输送系统的管路搭建，也可作为集成阀组的外接连接模块使用。
