概念款汽车转向操控方向盘结构设计

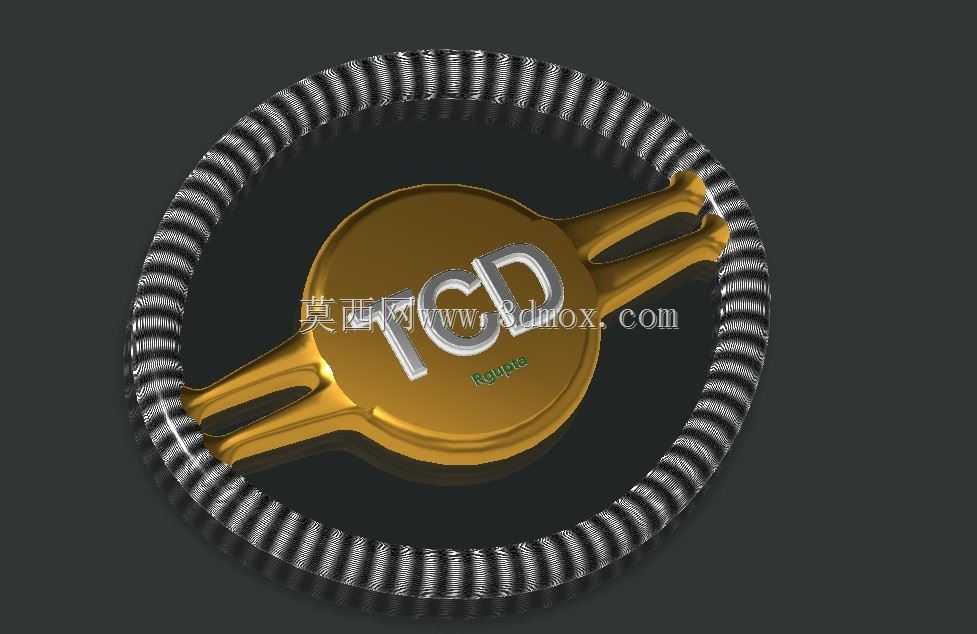

　　中间的轮毂区域做了一体化的造型设计，两侧的辐条采用对称式双辐结构，辐条的造型从中心轮毂向轮圈平滑过渡，没有尖锐的棱角，一方面是考虑碰撞时的被动安全，避免凸起结构对驾驶员造成额外伤害，另一方面辐条的截面做了变厚度处理，靠近中心区域的厚度更大，保证足够的结构强度，靠近轮圈的位置逐渐收薄，减少对驾驶员前方仪表视野的遮挡。中心区域的造型预留了安全气囊的安装空间，按照常规乘用车的气囊模块尺寸，中心区域的内部空腔预留了足够的安装边界，保证气囊起爆时的展开路径不受干涉，同时中心盖的造型和辐条做了一体化的视觉衔接，没有突兀的拼接缝隙。日常做整车转向系统匹配时，方向盘是驾驶员与车辆交互最直接的部件，所有转向输入的力反馈、路感传递都要通过这个部件完成，它的设计合理性直接影响驾驶操控体验与行驶安全。这次的概念设计，首先从人机工程边界入手，轮圈的握持直径参考主流乘用车的370-380mm区间设定，轮圈截面做了防滑纹理处理，对应不同手型的握持贴合度，轮圈表面的防滑纹路沿周向均匀排布，避免长时间握持打滑，同时兼顾不同驾驶姿势下的抓握需求，不管是城市通勤的9点3点握持，还是激烈驾驶时的其他握姿，都能保证足够的摩擦力。

　　从安装适配性来看，方向盘的中心花键安装位按照通用乘用车的转向柱接口尺寸做了匹配预留，安装端面的平面度公差控制在0.1mm以内，保证安装后方向盘的端面跳动量符合整车装配要求，避免高速行驶时方向盘出现抖动。轮圈内部的骨架采用金属嵌件的结构逻辑，外层包覆的防滑结构和中心装饰区域做了分层设计，既保证整体的结构刚度，在承受150N·m的转向扭矩时不会出现塑性变形，又能通过外层的纹理结构提升握持的舒适度。在功能集成层面，辐条区域预留了多功能按键的安装位，虽然是概念设计，但安装位的尺寸、走线空间都按照常规的多功能按键模块做了预留，后续可以直接拓展音量调节、巡航控制、车载功能按键等模块，不需要对整体结构做大幅修改。

　　转向力的传递路径上，从轮圈到辐条再到中心花键毂，整个力流的传递做了平滑过渡，没有出现应力集中的锐角区域，通过有限元仿真校核的话，在极限转向工况下，最大应力出现在辐条与花键毂的连接位置，应力值控制在材料屈服强度的60%以内，保证足够的安全系数。另外考虑到不同车型的适配需求，整个方向盘的安装孔位做了通用化设计，中心花键的参数符合主流乘用车的转向柱匹配标准，不需要额外做转接结构就可以完成试装，轮圈后方的拨片安装空间也做了预留，如果是适配运动车型，可以直接加装换挡拨片，不会和轮圈、辐条结构产生运动干涉。

　　握持区域的截面采用类椭圆的造型，贴合手掌的自然握持弧度，长时间握持不会出现明显的压痕，轮圈的周向圆度公差控制在0.5mm以内，转动时不会出现偏心的情况，保证转向操作的顺滑度。中心区域的标识安装位做了下沉式设计，标识安装后和周围表面齐平，不会出现凸起刮手的情况，整个方向盘的外表面所有过渡圆角都不小于R3，避免尖锐边角带来的安全隐患。从实际装车的场景来看，这个结构既可以适配普通家用乘用车，也可以通过调整表面包覆材质适配运动型车型，轮圈的防滑纹理如果替换为真皮包覆的缝线结构，就能适配更高端的车型定位，整体的结构框架不需要做改动，具备不错的拓展适配性。
