笔记本台式机电源适配器品字尾插头结构

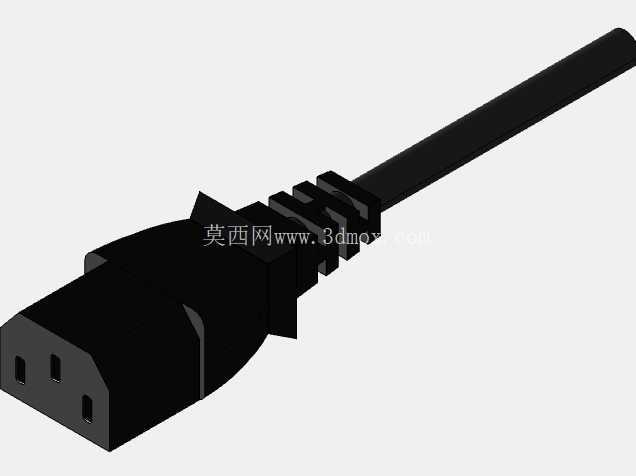

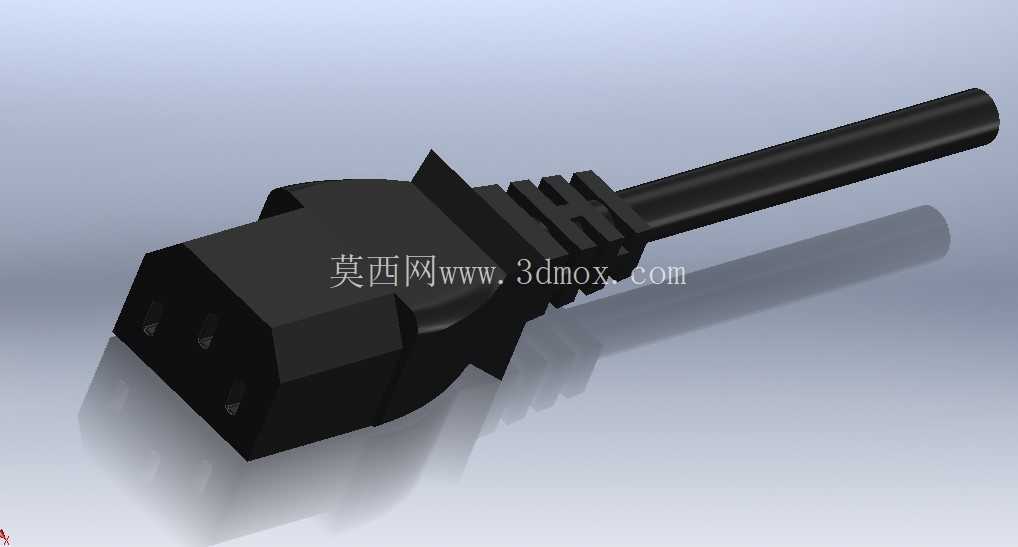

　　该结构围绕台式计算机、笔记本电源适配器以及显示器等设备常用的交流输入端接插件展开，主体采用品字尾三芯插头形式，重点还原插头壳体、插套腔、应力释放段和线缆外护套之间的配合关系。实际使用中，这类插头频繁承受插拔、弯折、拖拽和桌面环境下的侧向受力，因此建模时不能只表现外观，还要把根部防折弯、壳体包覆、端子容纳和出线方向作为结构重点。插头前端按照三孔品字形布局形成三个独立接触腔，腔体之间保留绝缘隔筋，外缘设置导向斜面，使配套公头在插入时能够自动校正位置，减少偏插造成的端子刮擦。壳体侧面采用略带锥度的包络面，既保证手持插拔时有足够握持面积，也让塑料外壳在注塑成型时便于脱模。

　　靠近线缆的位置设计多级阶梯式防折护套，肋条由高到低过渡，将线缆反复弯曲的应力分散到较长区域，避免线皮在出口处产生锐角折痕。三维建模过程中，插头本体可先建立主体包覆曲面，再切分端子腔、定位槽和加强筋；根部护套通过连续变截面扫略形成，肋条间距和高度依据常见线缆弯曲半径调整。出线方向与插头轴线保持一致，适合设备后方空间狭窄、电源线贴近墙面或桌板的布置场景。安装边界方面，需要关注插头插入设备端后的总长度、线缆最小弯曲半径以及相邻接口之间的干涉问题；壳体宽度应避开设备面板上密集排列的插座，根部护套不能在插头完全插入后顶到墙面。内部还需预留火线、零线、地线端子的压接和固定空间，壳体合模面、卡扣槽和止退结构要能够支撑装配。该模型可用于电源线组件设计、适配器外观协调、接插件选型校核以及注塑件结构参考，帮助工程师在设备布局阶段提前判断插拔空间、线缆走向和防护可靠性。
