分体式结构离心水泵三维结构设计

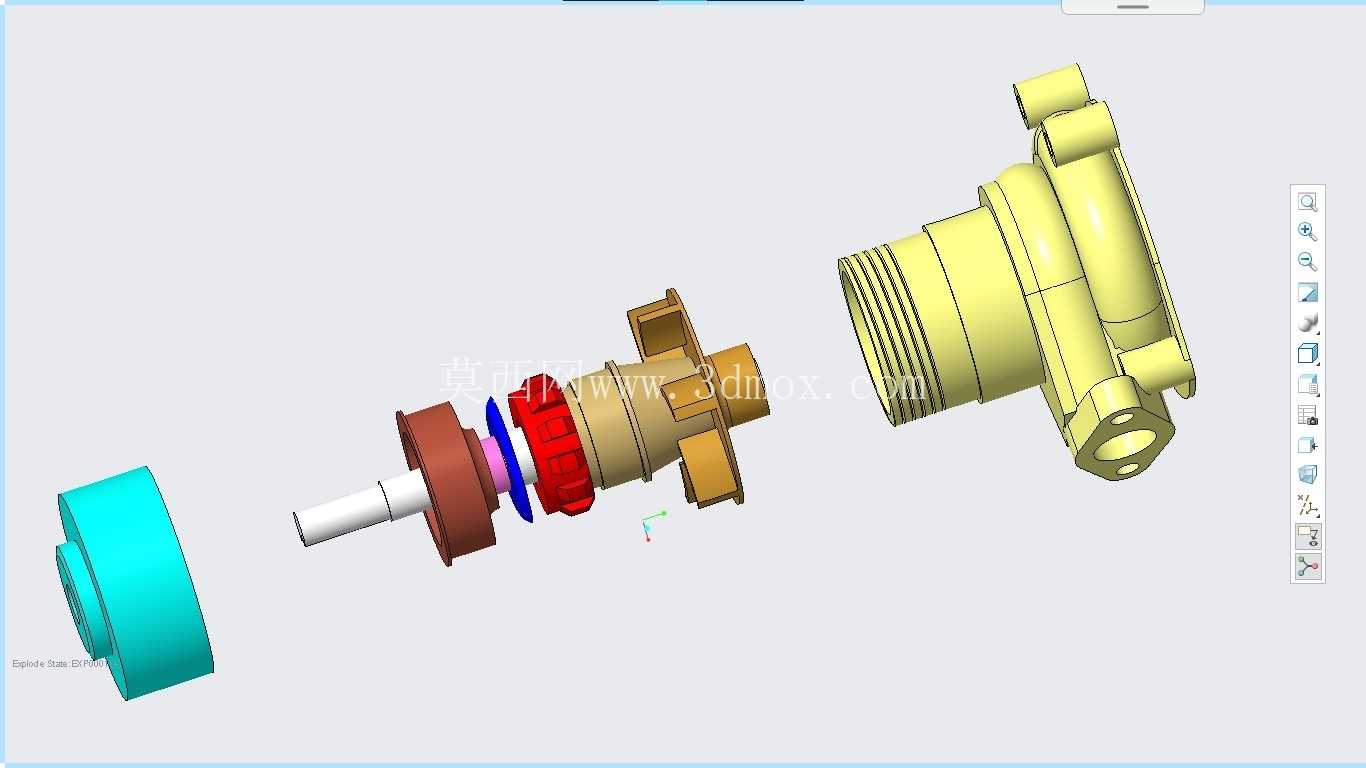

　　这款离心水泵的结构设计，核心围绕民用供水、小型冷却循环、低压流体输送场景的实际需求展开，在做结构拆分建模时，优先考虑了常规工况下的易维护性与装配合理性，没有为了追求外观一体化做过多难以加工的曲面结构。从爆炸视图能清晰看到整泵的几个核心组成部分：进水端的涡壳段、叶轮转子组件、密封结构段、出水连接端以及轴承支撑段，每一段的配合边界都在建模阶段做了公差预留，避免实际加工装配时出现干涉问题。

　　先从实际用途层面拆解，这类小尺寸离心泵主要适配小流量高扬程的民用及小型工业场景，比如家庭自来水增压、小型设备冷却循环供水、园林喷灌的末端加压、小型水处理设备的流体输送，不需要适配大流量的输水干管场景，所以整体结构做的相对紧凑，没有冗余的加强结构，控制整体重量的同时也能满足常规0.1-0.6MPa工作压力下的强度要求。

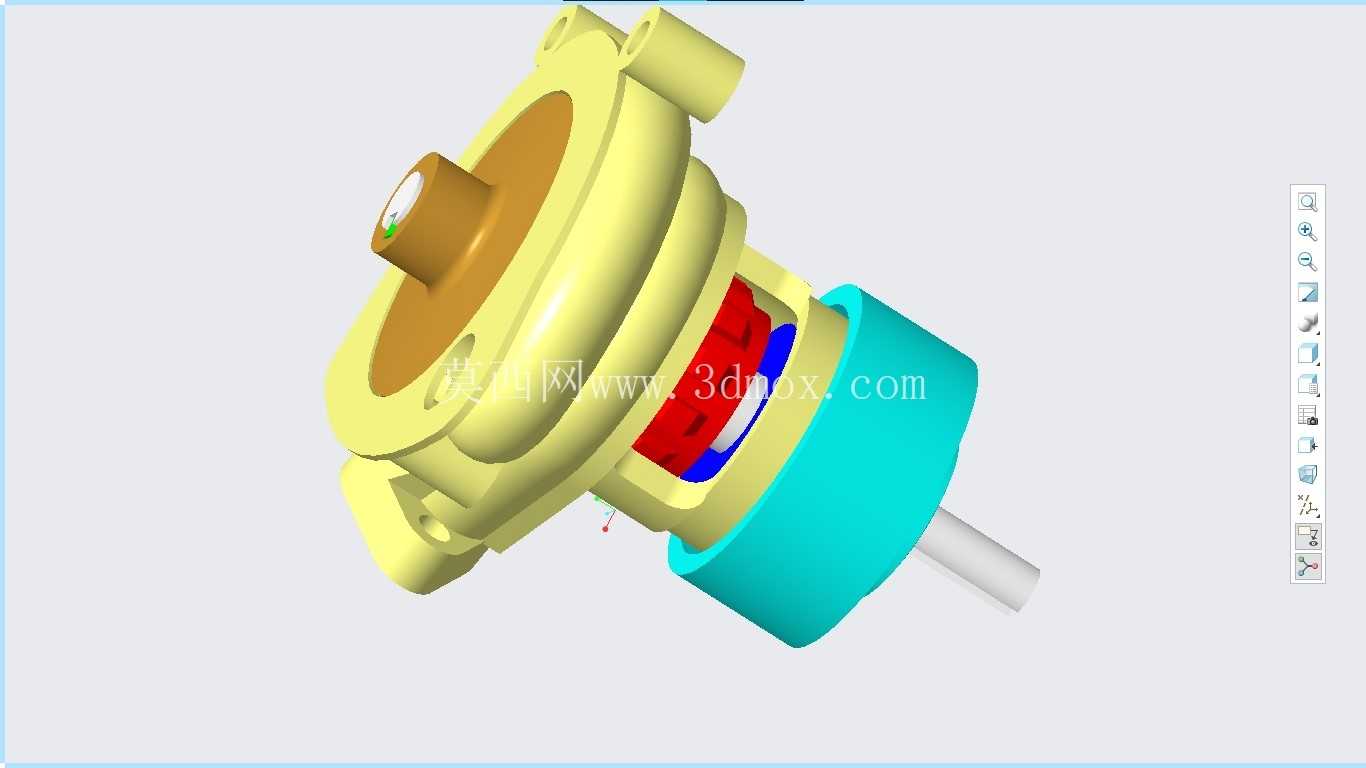

　　功能特性上，建模时特意将密封段做了独立模块化设计，机械密封的安装位预留了标准件的装配间隙，后期维护更换密封件时不需要拆解整个泵体，只需要拆开连接段的紧固结构就能完成密封件更换，大幅降低后期运维的拆解工作量。叶轮采用的是闭式叶轮结构，叶片的曲面做了等厚处理，适配普通注塑或者铸铝的加工工艺，不需要做复杂的五轴加工就能完成叶轮生产，有效控制零部件的加工成本。进水端的接口做了标准外螺纹结构，能直接对接常规的民用供水管道，不需要额外做转接头适配，出水端的法兰连接位预留了标准螺栓孔位，安装时可以直接对接管路法兰，对齐螺栓孔就能完成紧固，现场安装的适配性更强。

　　设计思路上，整个建模过程是从核心的水力性能参数倒推结构尺寸的，先确定叶轮的进出口直径、叶片安装角这些核心水力参数，再围绕叶轮的尺寸匹配涡壳的流道型线，保证流道从进水口到出水口的过流断面变化平滑，避免出现局部涡流造成的水力损失。之后再根据转子的径向力大小匹配轴承的选型尺寸，确定轴承位的轴径与支撑跨距，保证转子运行时的径向跳动控制在允许范围内，避免运行时出现叶轮擦碰涡壳的问题。密封位置的尺寸是按照标准机械密封的安装尺寸做的，没有做非标的密封结构，后期用户更换密封件时可以直接采购标准件替换，不需要单独定制密封件。

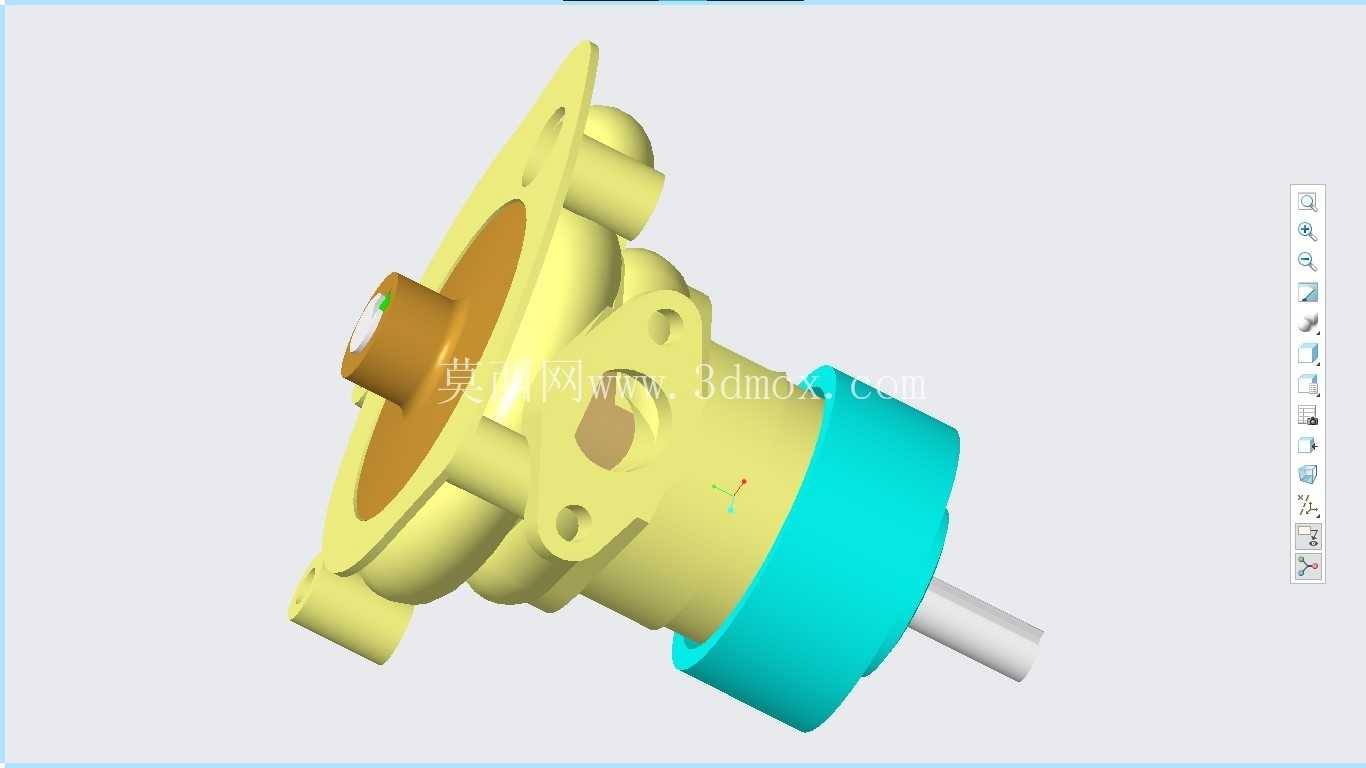

　　外形尺寸与安装边界方面，整泵的轴向总长度控制在常规小型离心泵的安装尺寸范围内，进水口的轴线与出水口的轴线呈90度垂直布置，符合常规管道离心泵的安装习惯，安装底座的连接孔位间距匹配市面上同功率等级离心泵的通用安装尺寸，用户替换旧泵时不需要重新做安装基础，直接对齐原有孔位就能完成安装固定。泵体的最大外圆尺寸做了控制，周边预留了足够的扳手操作空间，现场安装紧固连接螺栓时，普通开口扳手就能完成操作，不需要使用特殊的定制工具。转子组件的轴伸端尺寸匹配标准的单相异步电机输出轴尺寸，可以直接通过联轴器对接标准电机，不需要额外做轴套转接。

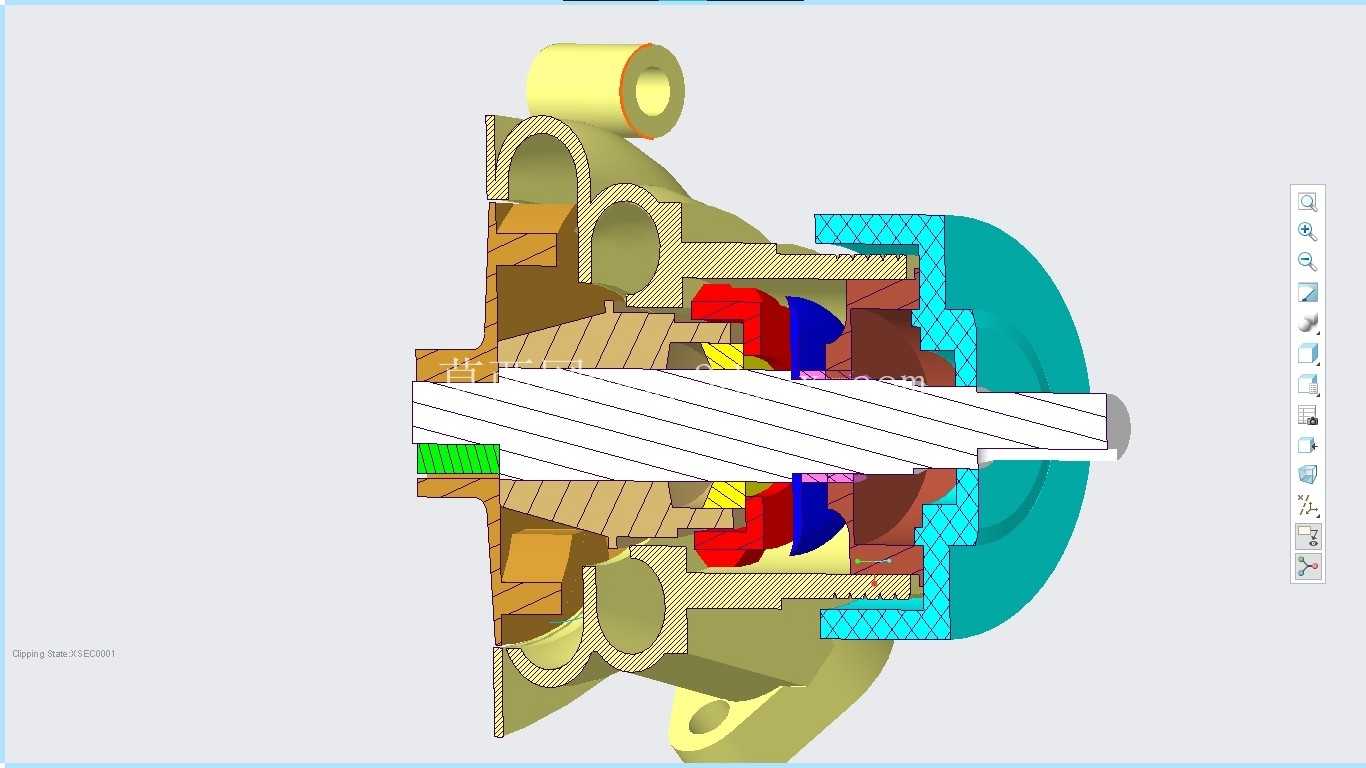

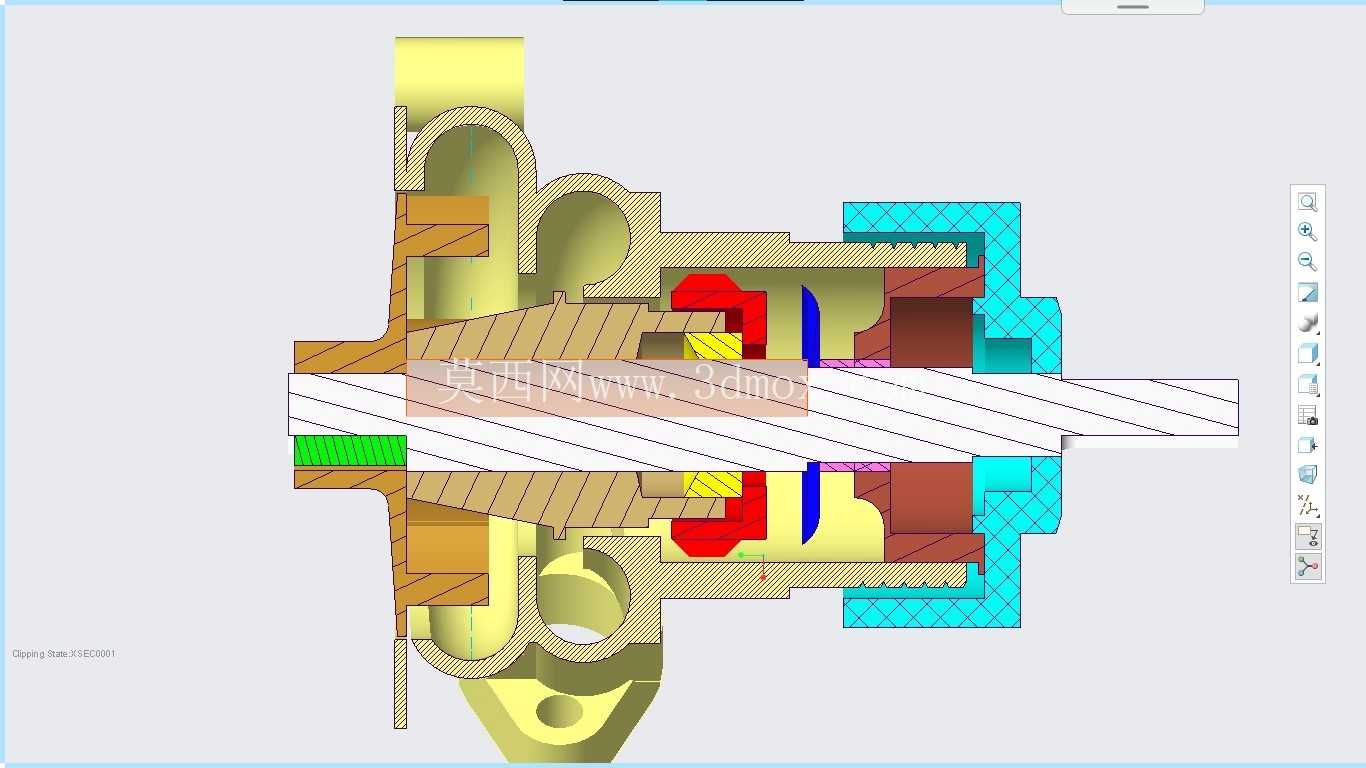

　　建模过程中对所有配合面都做了装配干涉检查，比如叶轮与涡壳的间隙控制在1-1.5mm之间，既避免运行时的擦碰，又能减少叶轮出口的流体回流损失；密封件的安装槽尺寸按照密封圈的压缩率要求做了预留，保证静密封位置不会出现渗漏；轴承位的轴径公差按照基孔制的配合要求做了尺寸标注，装配时可以顺利压入轴承，不会出现过松或者过紧的问题。所有的连接螺栓孔都做了沉头位处理，螺栓紧固后不会突出泵体外表面，避免安装时突出的螺栓头与周边管路出现干涉。
