自走式联合收获作业设备结构设计

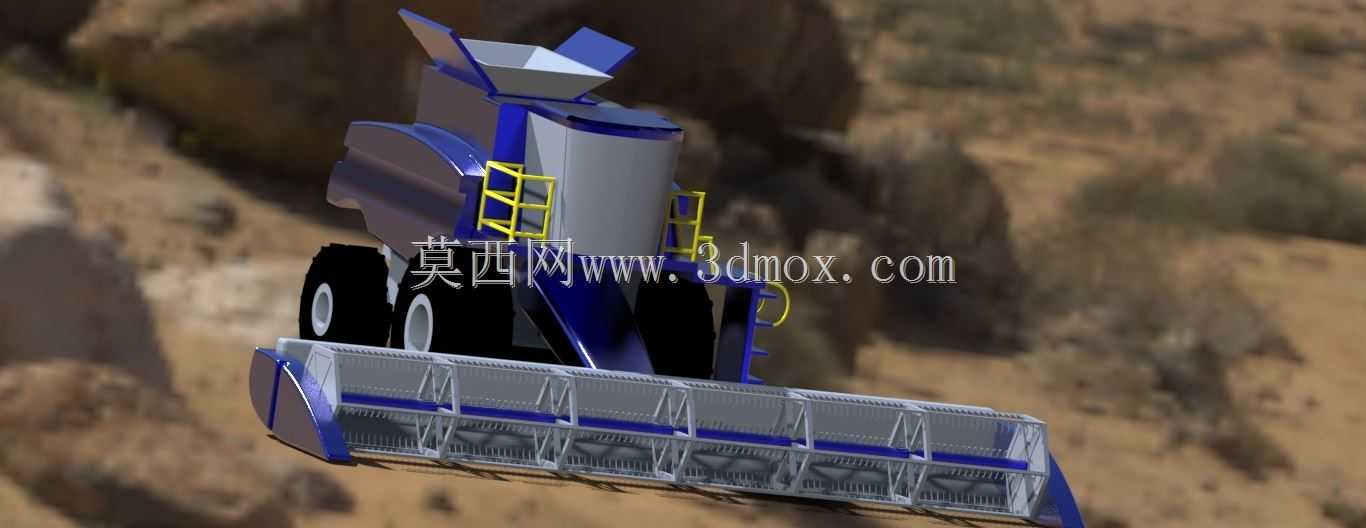

　　这款收获作业设备的三维结构设计，首先围绕大田块粮油作物收获的核心作业场景展开，适配平原、缓坡区域的小麦、水稻等作物的直收作业需求，可在作物成熟后一次性完成切割、输送、脱粒、清选、集粮全流程作业，替代传统人工分段收获的低效模式，减少作物收割过程中的落粒损失。从结构布局来看，设备采用前置割台的经典布局，割台幅宽匹配主流中型收获机的作业效率要求，割台前端设置分禾器结构，可在作业时将待收割作物与未收割区域作物顺畅分隔，避免作业过程中出现作物缠绕、推倒未收作物的问题；割台内部的拨禾轮结构高度可根据作物株高进行调节，适配不同株高的作物收获需求，拨禾轮的弹齿角度经过优化，可在扶起倒伏作物的同时，将作物顺畅导向切割器位置，切割器采用往复式切割结构，动刀片与定刀片的间隙控制在合理范围，保证作物茎秆切割顺畅无卡滞。

　　割台与主机之间采用倾斜输送器连接，输送链耙的张紧结构可根据作业负荷进行调整，保证切割后的作物茎秆能够均匀、连续地输送至主机内部的脱粒装置，避免出现喂入不均导致的脱粒不净或者堵塞问题。主机上部设置的粮箱结构，容积匹配设备的作业效率，可减少卸粮频次，粮箱的倾斜内壁设计可保证粮食能够顺畅滑至卸粮口位置，避免出现粮箱内部积粮残留的问题；粮箱侧面设置的爬梯与防护栏结构，满足设备日常检修、维护时的人员通行需求，防护栏的高度与间距符合安全作业规范，避免人员登高作业时出现坠落风险。

　　行走系统采用大直径橡胶轮胎，轮胎花纹选用农用深花纹结构，可在松软农田地块获得足够的抓地力，减少作业过程中的打滑陷车问题；底盘的离地间隙经过校核，可适配田埂、浅沟等复杂田间地形，避免底盘托底影响通行。脱粒清选部分的结构布局采用轴流脱粒结构，脱粒滚筒的转速可根据作物品种、成熟度进行调整，在保证脱粒干净的前提下减少籽粒破碎率；清选筛的筛面倾角与风量可调节，可根据作物含水率、含杂率情况调整清选参数，保证最终出粮的含杂率控制在合理范围。

　　设备的整体外形尺寸经过优化，在保证作业效率的前提下，控制整机宽度与高度，满足乡村道路通行、跨区作业转场的尺寸要求，各部件的安装边界经过干涉校核，割台升降、转向过程中各部件无运动干涉，外露的运动部件均设置防护结构，避免作业过程中杂物卷入引发故障。从设计思路上，这款设备优先考虑田间作业的可靠性，易损件位置均采用快拆结构设计，方便作业季的快速更换维护，各润滑点的位置设置在便于操作的区域，减少日常保养的操作难度；整机的重心经过配平计算，在割台升起、粮箱满载的工况下依然能够保持足够的稳定性，避免坡地作业时出现倾翻风险。
