M10圆形螺纹板牙五金切削工具结构

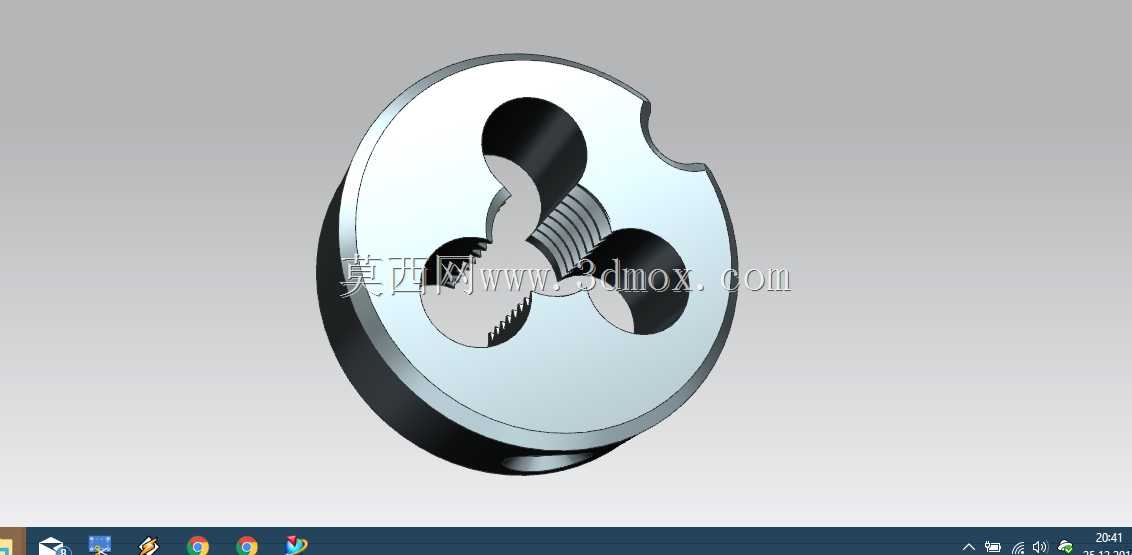

　　在日常的机械装配、五金维修、小批量零件加工场景里，外螺纹的现场加工与修复是极为常见的工序，M10规格作为机械连接中应用频次极高的普通粗牙螺纹规格，对应的圆形板牙是一线操作工人手边常备的切削工具。这款板牙的整体外形为标准圆盘状结构，外缘做了细微的倒角处理，方便装入对应的板牙架固定槽内，不会因为边缘毛刺出现卡滞、装夹偏移的问题。圆盘上对称分布的三个排屑孔，是设计时结合M10螺纹的切削余量、切屑成型形态做的排布，三个孔的位置刚好对应切削刃的分屑区域，套丝过程中产生的金属切屑可以顺着孔道顺利排出，不会挤在螺纹刃口和工件之间刮伤已加工的螺纹表面，也能减少切削阻力，避免手动操作时因为阻力过大出现板牙崩刃、工件螺纹歪扭的问题。

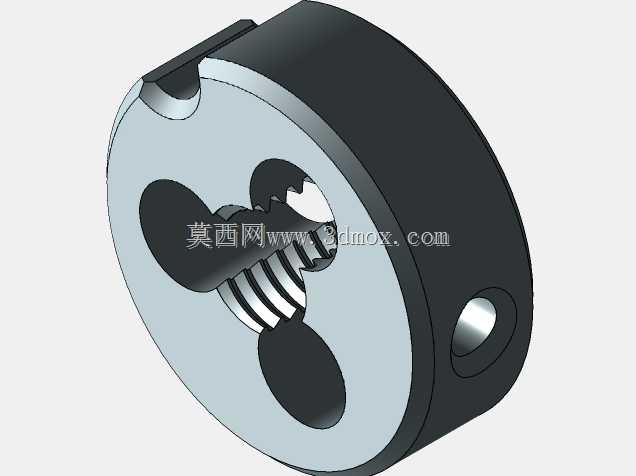

　　板牙一侧的缺口是校准调节结构，当板牙使用一段时间出现磨损，加工出的螺纹外径超差时，可以通过板牙架上的顶丝挤压这个缺口，微调板牙的内孔尺寸，补偿磨损带来的精度偏差，延长工具的使用寿命，这也是可调式圆板牙区别于固定式板牙的核心结构特征。从实际使用的边界来看，这款板牙适配公称直径10mm的普通粗牙外螺纹加工，对应的螺距为1.5mm，加工时需要预先将工件杆部加工到对应尺寸，端部做15度左右的导入倒角，套丝过程中保持板牙端面与工件轴线垂直，初期施加轴向压力切入，切入后只需要转动板牙架进给，每转动半圈到一圈适当回退断屑，就能加工出符合公差要求的外螺纹。

　　在设备维修场景中，经常会遇到螺栓锈蚀、螺纹磕碰损伤的情况，不需要拆卸更换整个部件，用这款板牙重新套制修复损伤的螺纹段，就能快速恢复零件的连接功能，大幅缩短维修停机时间。在小批量非标零件加工场景中，不需要调用车床套丝，手持板牙架配合台虎钳固定工件就能完成外螺纹加工，对作业场地、设备条件的要求极低，适合野外作业、现场抢修、教学实训等多种场景。设计这款板牙的三维模型时，重点还原了内孔螺纹的牙型角度、排屑孔的位置与孔径比例、调节缺口的尺寸与位置、外缘的装夹定位结构，所有尺寸都符合手动圆板牙的通用装夹标准，确保模型导入装配环境后，可以和标准规格的板牙架完成虚拟装配，验证装夹干涉情况，也可以用于五金工具的装配演示、加工工艺仿真、实训教学课件制作。从结构细节来看，板牙的切削刃部分做了合理的后角设计，减少切削过程中刃口与工件表面的摩擦，内孔的校准部分长度经过优化，既能保证加工出的螺纹精度符合普通连接级要求，又不会因为校准段过长增加不必要的切削阻力。排屑孔的边缘做了圆滑过渡，避免应力集中导致板牙在受力较大时出现开裂，整体厚度符合通用M10圆板牙的标准尺寸，装夹时可以完全卡入板牙架的固定槽，不会出现晃动、打滑的问题。

　　很多刚接触机械加工的从业者容易忽略板牙排屑孔的作用，实际操作中如果排屑不畅，轻则导致螺纹表面粗糙度差，重则会让板牙卡死在工件上，甚至掰断工件、损坏板牙，三个均匀分布的排屑孔刚好给切屑留出了足够的排出空间，即便是加工塑性较好的低碳钢材料，切屑也能顺利从孔中排出，不需要频繁清理刃口。调节缺口的位置设计在两个排屑孔之间，挤压调节时整个板牙的变形量均匀，不会出现内孔椭圆、螺纹牙型变形的问题，微调量可以控制在0.1到0.3mm之间，足够覆盖正常磨损后的补偿需求。
