起重作业用直柄单钩结构三维设计

直柄单钩作为起重吊装作业里应用范围最广的取物承载部件，常配套在桥式起重机、门式起重机、电动葫芦、手动葫芦以及各类工程吊装索具末端，直接承担被吊重物的载荷传递作用，是起重作业环节里直接关系吊装安全的核心受力构件。这类吊钩的作业场景覆盖了机械制造车间物料转运、港口码头散货与件货吊装、建筑工地建材吊运、仓储库区重型货物装卸等多个领域，从几吨级的轻型工位吊到几十吨级的重型起重设备，都能见到同结构形式的直柄吊钩应用，区别仅在于尺寸规格、材质选型和热处理工艺的差异。

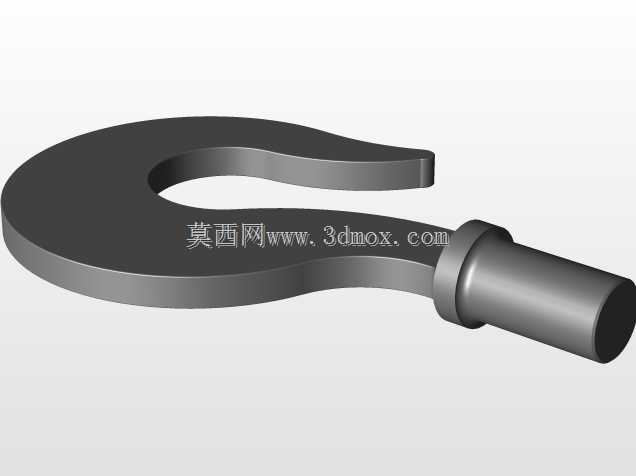

从结构功能来看，该吊钩采用直柄带凸台的安装端设计，上端圆柱段为装配连接部位，凸台结构用于安装时的轴向限位，可直接与吊钩横梁、推力轴承、吊钩螺母配合装配，实现吊钩在承载状态下的自由回转，避免吊装过程中索具拧扭带来的附加载荷。钩身采用大曲率平滑过渡的弯弧结构，钩尖部位做了向内收的防脱轮廓设计，实际使用时需配套防脱棘爪装置，防止吊装作业中吊索、吊具从钩口意外滑出，引发安全事故。钩身的截面从安装端到钩尖采用渐变式设计，承载段截面尺寸最大，向钩尖方向逐步收窄，既保证了核心受力区域的强度储备，也避免了不必要的材料浪费，降低吊钩自身重量对起重设备有效起重量的占用。

设计这类吊钩时，首先要结合额定起重量确定核心受力截面的尺寸，按照曲梁弯曲理论对钩身危险截面进行强度校核，危险截面通常位于钩身弯弧的最内侧位置，该位置在承载时同时承受拉伸应力与弯曲应力的叠加作用，是整个吊钩最容易发生失效的部位，设计时需保证该位置的安全系数符合起重机械相关安全规范要求。钩身的曲率半径需要结合常用吊索的直径范围确定，曲率过小会导致吊索弯折半径不足，加剧吊索的磨损，同时增大吊钩自身的应力集中系数；曲率过大则会增大吊钩整体尺寸，提升制造成本，同时容易出现吊索在钩身内滑动移位的问题。直柄段的直径与长度需要匹配配套的吊钩横梁内孔尺寸，凸台的外径与厚度要满足装配时的承压要求，保证吊钩螺母锁紧后，凸台端面与横梁端面的接触面积足够，避免承载时出现局部压溃的问题。

安装边界方面，该吊钩的直柄段为圆柱面配合，装配时需保证直柄与横梁内孔的同轴度，避免承载时出现偏载，导致直柄段承受附加弯矩。凸台下端面与横梁上端面之间需预留合适的间隙，保证吊钩在空载和重载状态下都能灵活转动，不会出现卡滞。钩身的外轮廓需要与吊钩滑轮组的防护罩、防脱装置的安装位置做干涉校验，保证吊钩在全行程回转、上下摆动的过程中，不会与周边结构件发生碰撞。钩尖的开口尺寸需要满足常用吊具、索具的挂入需求，同时要控制开口尺寸的上限，避免吊索挂入后存在过大的窜动空间，增加脱钩风险。

从实际使用的角度出发，吊钩的表面过渡区域全部采用大圆角平滑处理，不存在尖锐棱角，一方面可以减少吊装过程中对吊索的切割损伤，另一方面可以降低结构应力集中，提升吊钩的疲劳寿命，因为起重作业多为反复变载荷工况，应力集中部位很容易在反复加载下萌生疲劳裂纹，最终引发断裂事故。直柄段的顶端通常会加工螺纹用于安装锁紧螺母，螺纹的精度等级需要满足承载要求，同时要配套防松装置，避免长期使用过程中螺母松动脱落。整个吊钩的材质通常选用低碳优质合金钢锻造加工，成型后需要进行调质热处理，保证核心部位的综合力学性能，同时要对钩身进行无损检测，排除锻造裂纹、夹杂等内部缺陷，确保承载安全。
