异形扁线螺旋复位弹簧结构设计

做了快十年机械结构设计，经手的弹性元件少说也有上百种，这次的异形扁线螺旋弹簧，是针对阀类组件里的窄空间复位工况做的定制化结构，和常规圆线圆柱弹簧的设计逻辑差异不小。先从实际应用场景说，这类弹簧主要用在仪表类阀块的阀芯复位工位，常规圆柱弹簧的径向占用空间大，在阀块内部流道交错、安装腔被铣削成异形窄槽的工况下，圆线弹簧容易出现径向卡滞、弹簧圈蹭到腔体内壁的问题，长期往复动作后会出现弹簧表面镀层磨损、金属碎屑脱落污染介质的故障，之前做液压阀块调试的时候就踩过这个坑，当时用标准圆线弹簧，跑了三千次往复就出现内壁刮屑，导致阀芯阻尼孔堵塞，整个阀组响应迟滞。

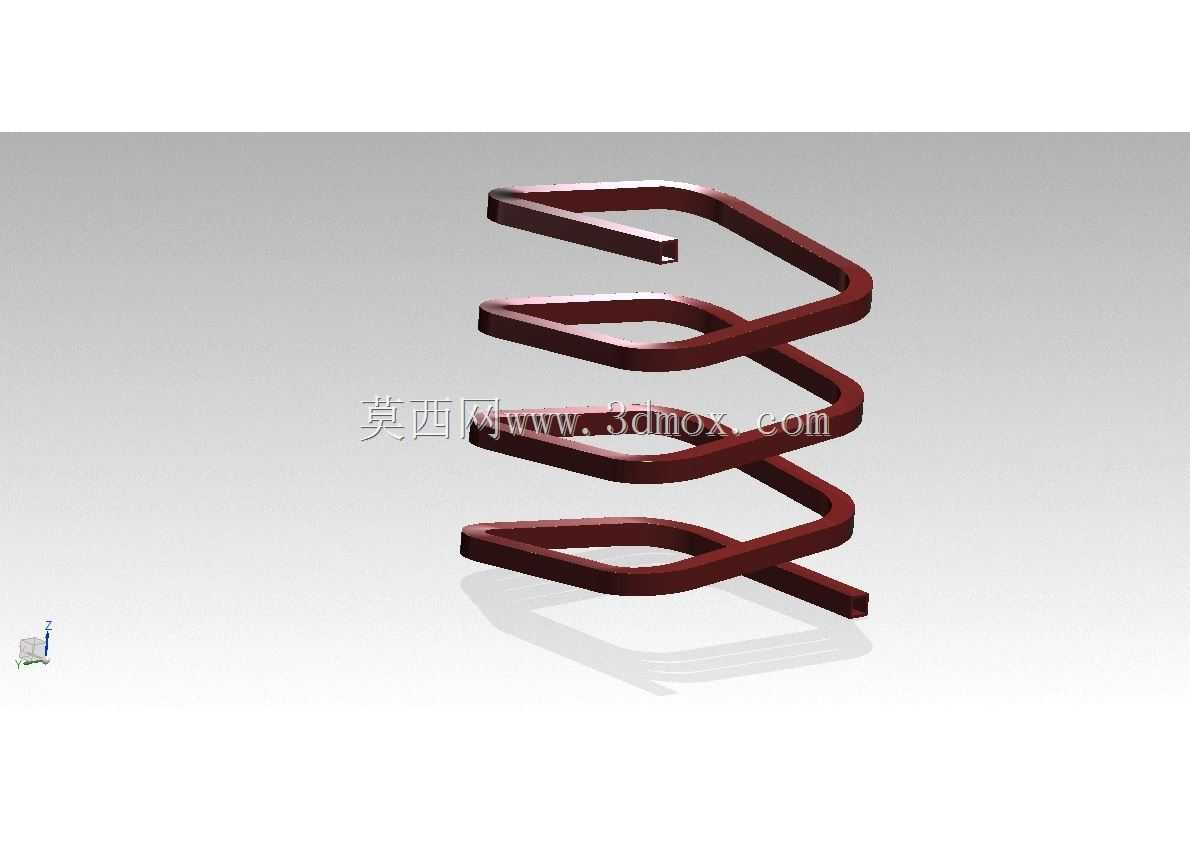

这次的结构设计，首先把弹簧线材从常规圆截面改成了扁矩形截面，同等线径截面积下，扁线的径向占用尺寸更小，而且扁线和安装槽侧壁的接触是面接触，不会像圆线那样形成线接触刮削内壁，抗侧倾能力比同规格圆线弹簧高40%左右，能适配阀块里非圆形的安装腔。然后螺旋圈的轮廓没有做正圆形，而是顺着安装腔的异形轮廓做了适配性的轮廓调整，每一圈弹簧的外轮廓都和腔体内壁保留0.3mm的均匀间隙，既不会出现径向窜动，也不会在压缩过程中蹭到内壁。两端的支撑臂没有做常规的并圈磨平结构，而是直接延伸出直段卡接在阀芯和阀座的定位槽里，省去了弹簧座的零件，减少整个阀组的零件数量，装配的时候直接把两端直段卡进定位槽就行，不用额外做弹簧的防脱结构，装配效率能提不少。

从功能特性上看，这种扁线异形弹簧的刚度线性度比圆线弹簧更好，因为扁线的截面惯性矩在压缩方向上的数值更稳定，不会出现常规弹簧压缩到后段刚度陡增的问题，在阀芯0-8mm的行程范围内，弹簧力的偏差能控制在±5%以内，刚好满足仪表阀对复位力精度的要求，不会出现弹簧力过大导致阀芯开启压力超差，或者弹簧力过小导致阀芯复位不到位出现内泄的问题。设计的时候特意调整了螺旋升角，把每一圈弹簧在压缩过程中的相对滑移量降到最低，避免弹簧圈之间的互相磨损，无润滑工况下的使用寿命能达到百万次级别，满足工业阀组的长期使用要求。

安装边界这块，整个弹簧自由状态下的轴向高度是22mm，压缩到工作行程终点时的高度是12mm，最大压缩量10mm，预留了2mm的超程余量，避免阀组出现过冲时弹簧被压并产生永久变形。径向最大轮廓尺寸是18mm，适配的安装槽最小宽度是19mm，两端伸出的卡接直段长度是4mm，直径和扁线厚度一致，刚好能卡进2mm宽的定位槽里，装配后不会出现周向转动的问题。之前做样机测试的时候，一开始把螺旋升角做的太大，压缩的时候出现了弹簧圈偏斜的问题，后来把每一圈的螺旋升角调整为均匀的12度，同时把两端支撑臂的对称度控制在0.1mm以内，就解决了偏磨的问题。另外扁线的圆角处理也很重要，所有棱边都做了R0.2的倒圆角，避免应力集中导致的弹簧断裂，毕竟弹性元件最怕的就是应力集中带来的疲劳失效，尤其是在阀组这种长期往复动作的工位，任何一个微小的应力集中点都可能成为疲劳断裂的起始点。

这类异形弹簧的建模过程和常规弹簧也不一样，不能直接用软件里的标准弹簧命令生成，需要先绘制每一圈弹簧的引导线，根据安装腔的轮廓调整引导线的空间走向，再把扁线截面沿着引导线扫掠，之后还要做干涉检查，模拟整个压缩行程中弹簧每一圈的位置变化，确保全行程内弹簧和腔体内壁、相邻弹簧圈之间都不会出现干涉。之前有年轻工程师建模的时候只看自由状态下的间隙，没做压缩行程的动态干涉检查，结果打样回来压缩到一半就出现弹簧圈互相卡滞的问题，返工耽误了不少时间。做这类弹性元件的三维模型，不能只看外形像不像，必须结合实际工况的受力、安装边界、行程范围来调整每一处结构细节，模型里的每一个尺寸参数，都是对应实际装配和使用中的具体需求，没有多余的结构。
