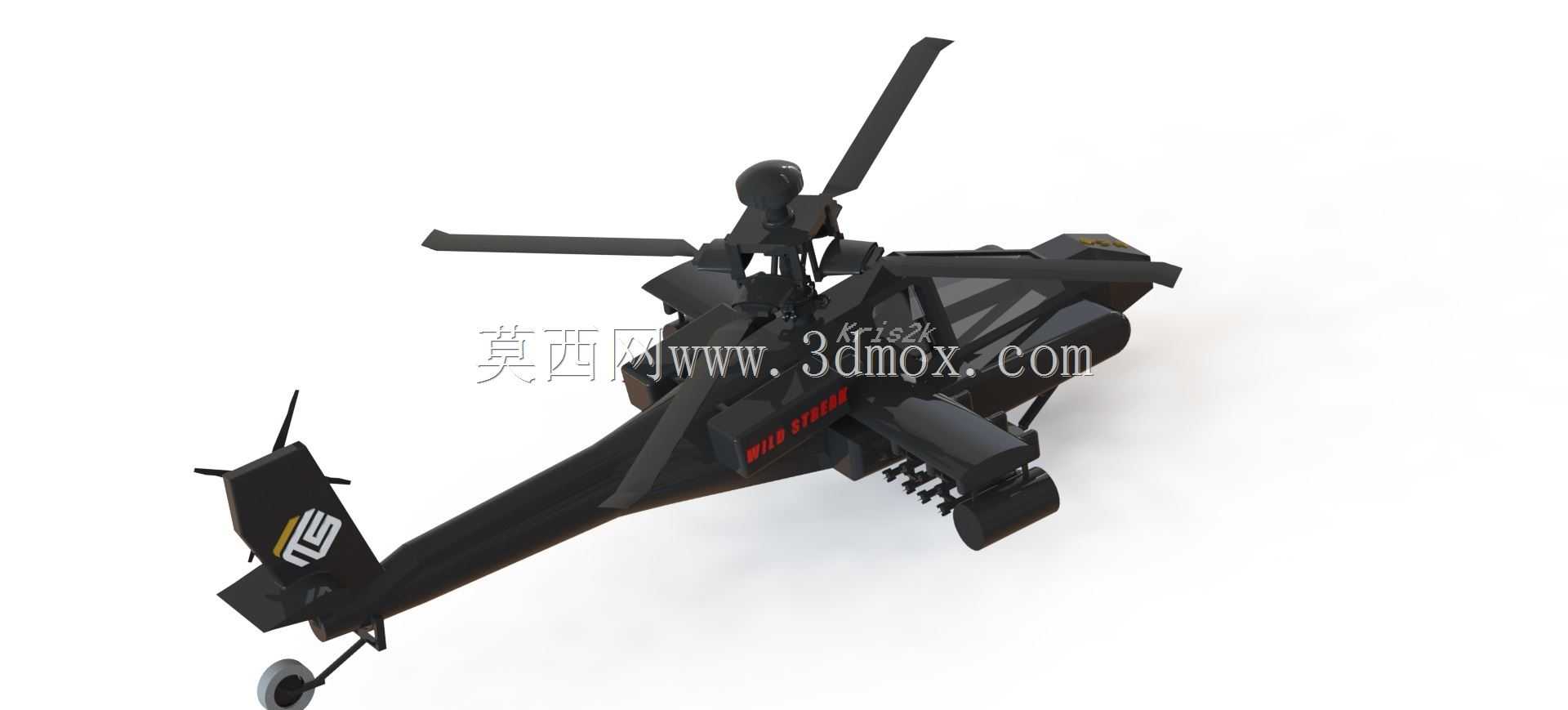

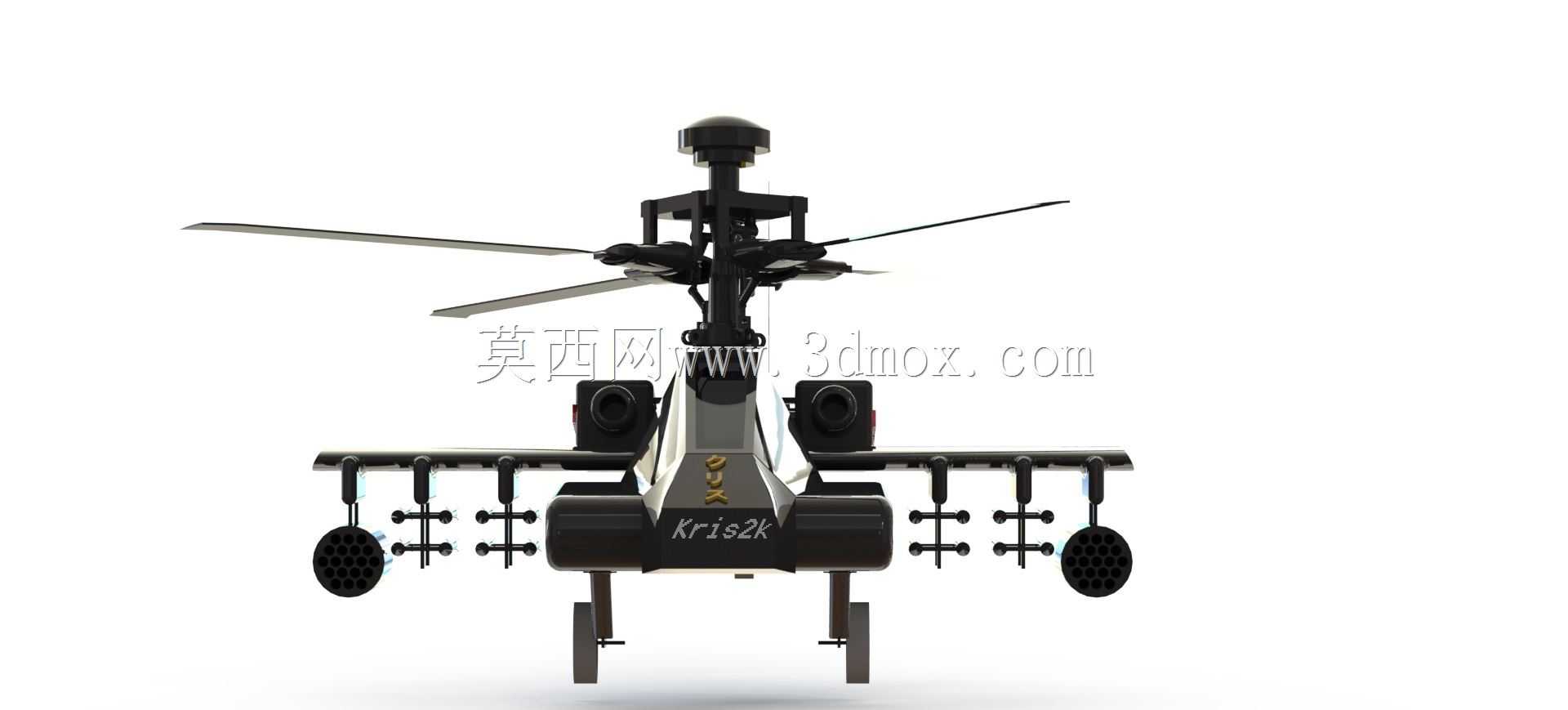

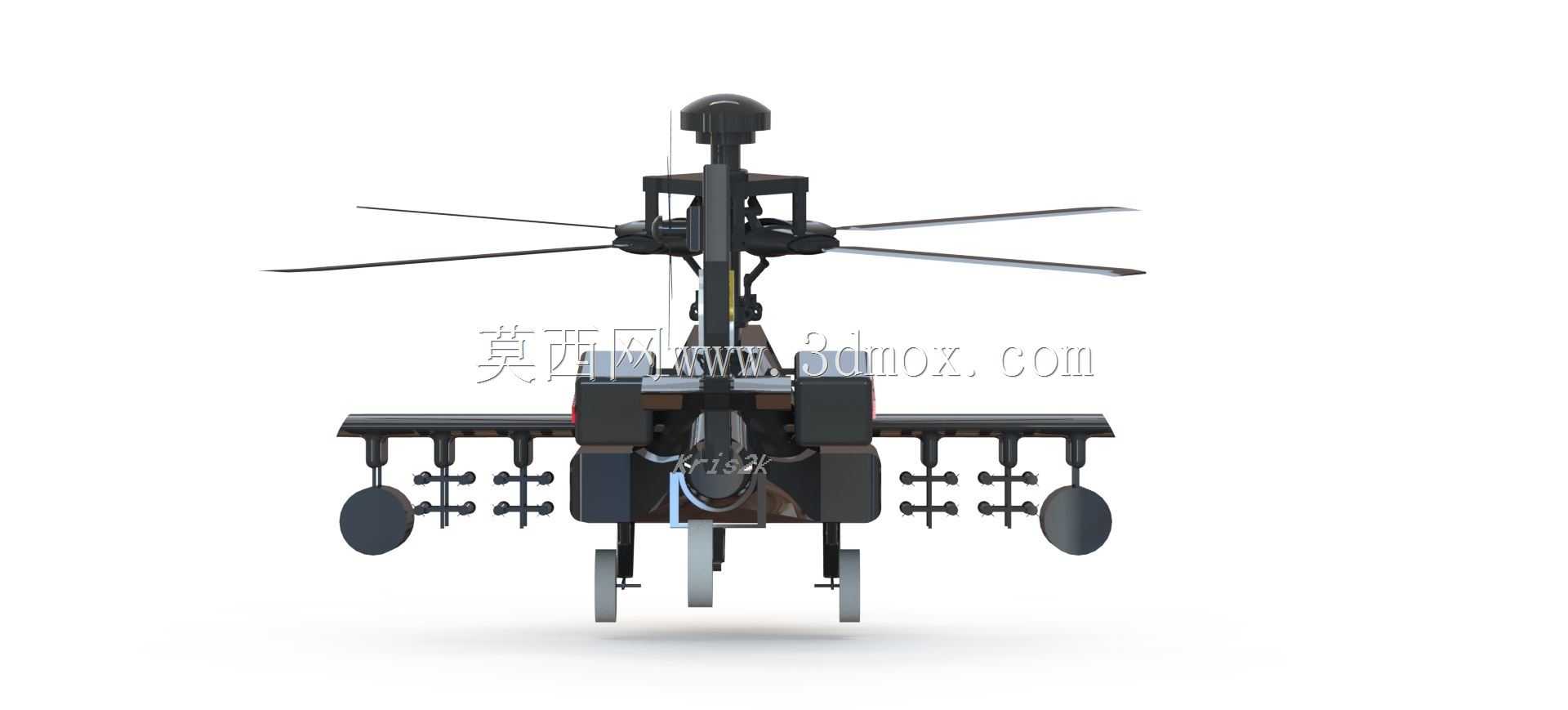

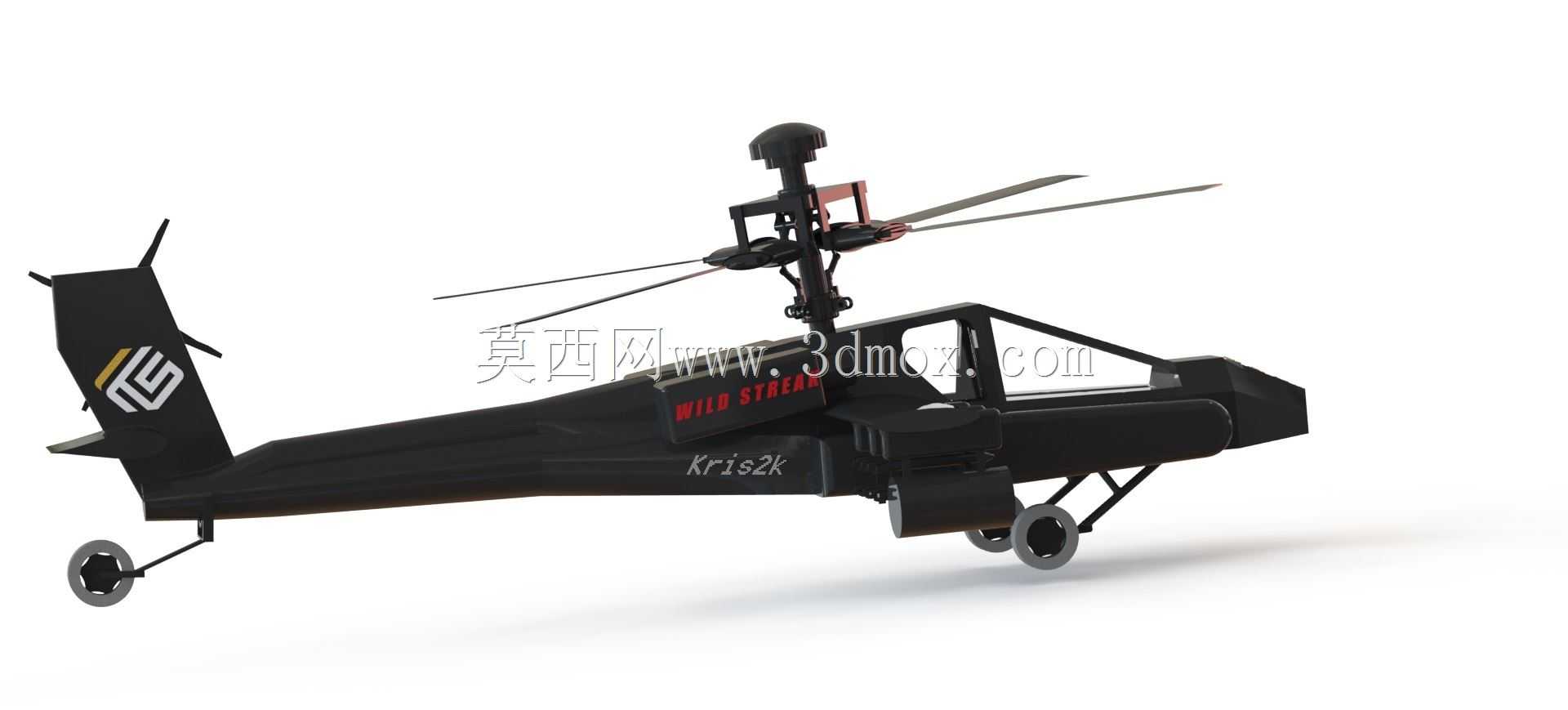

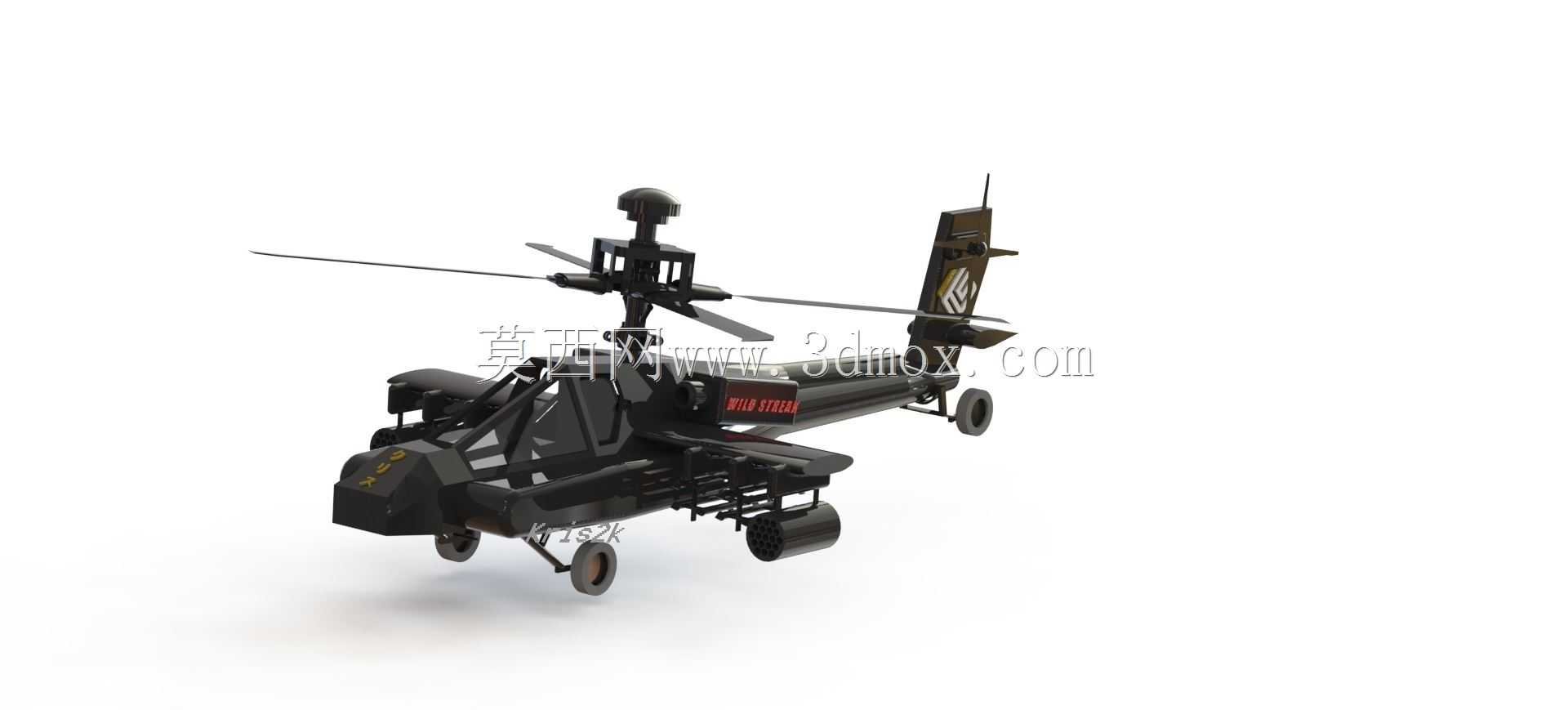

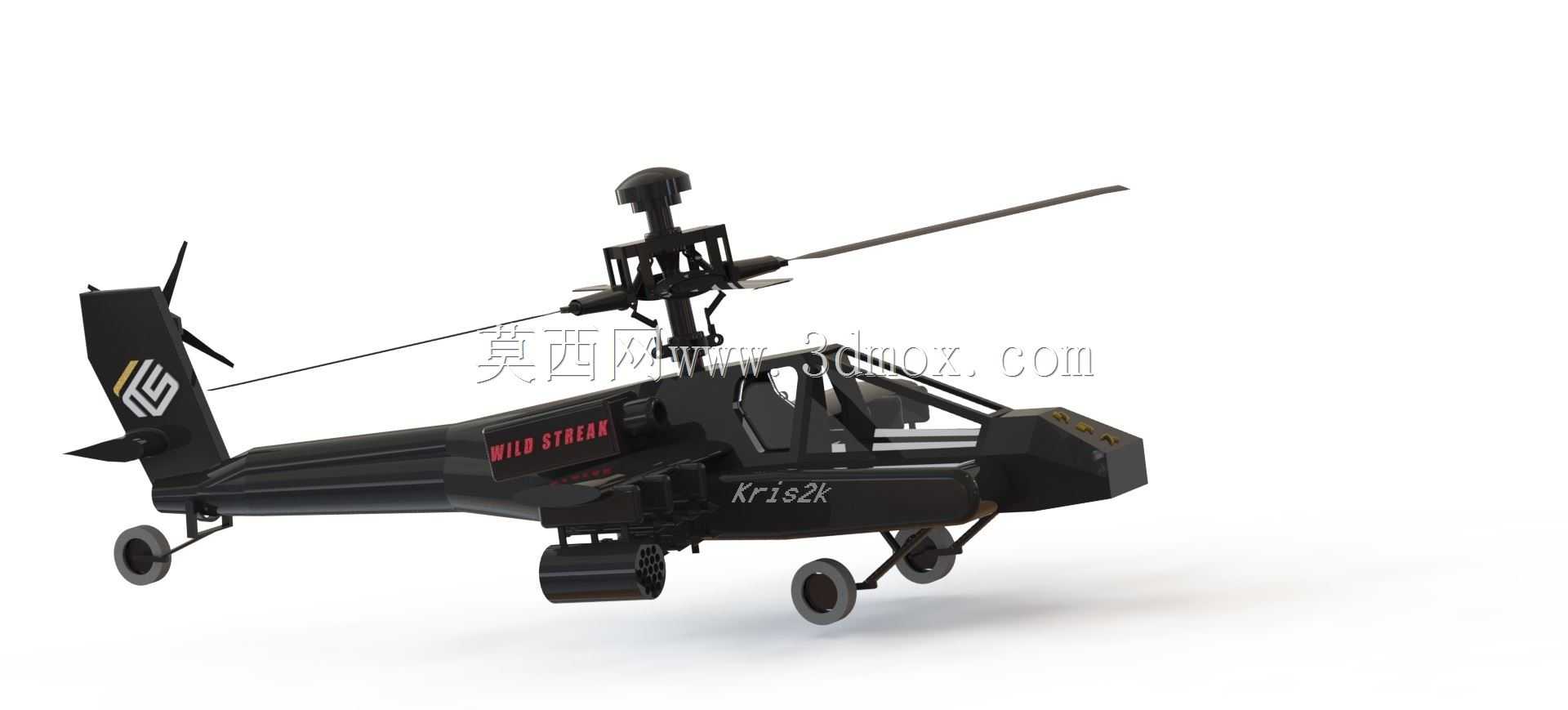

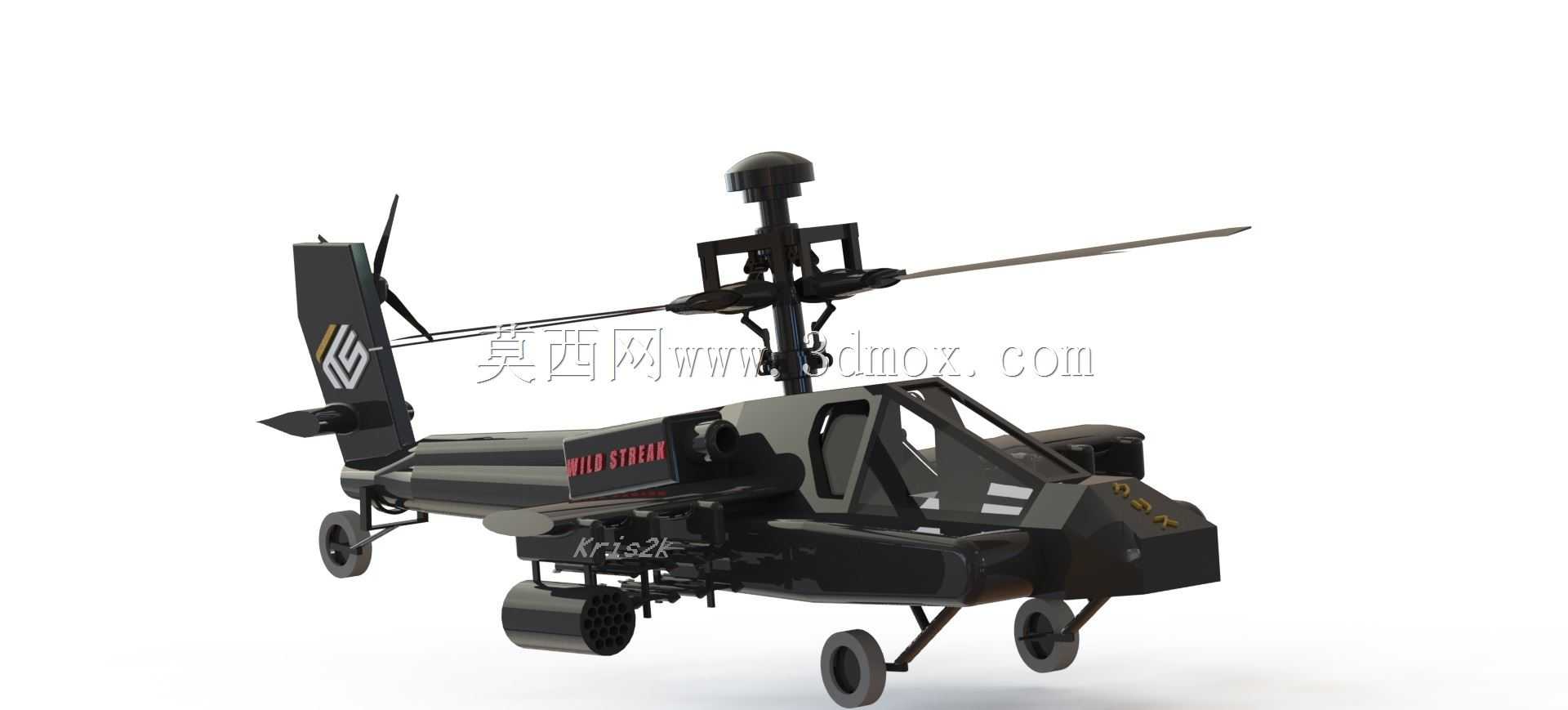

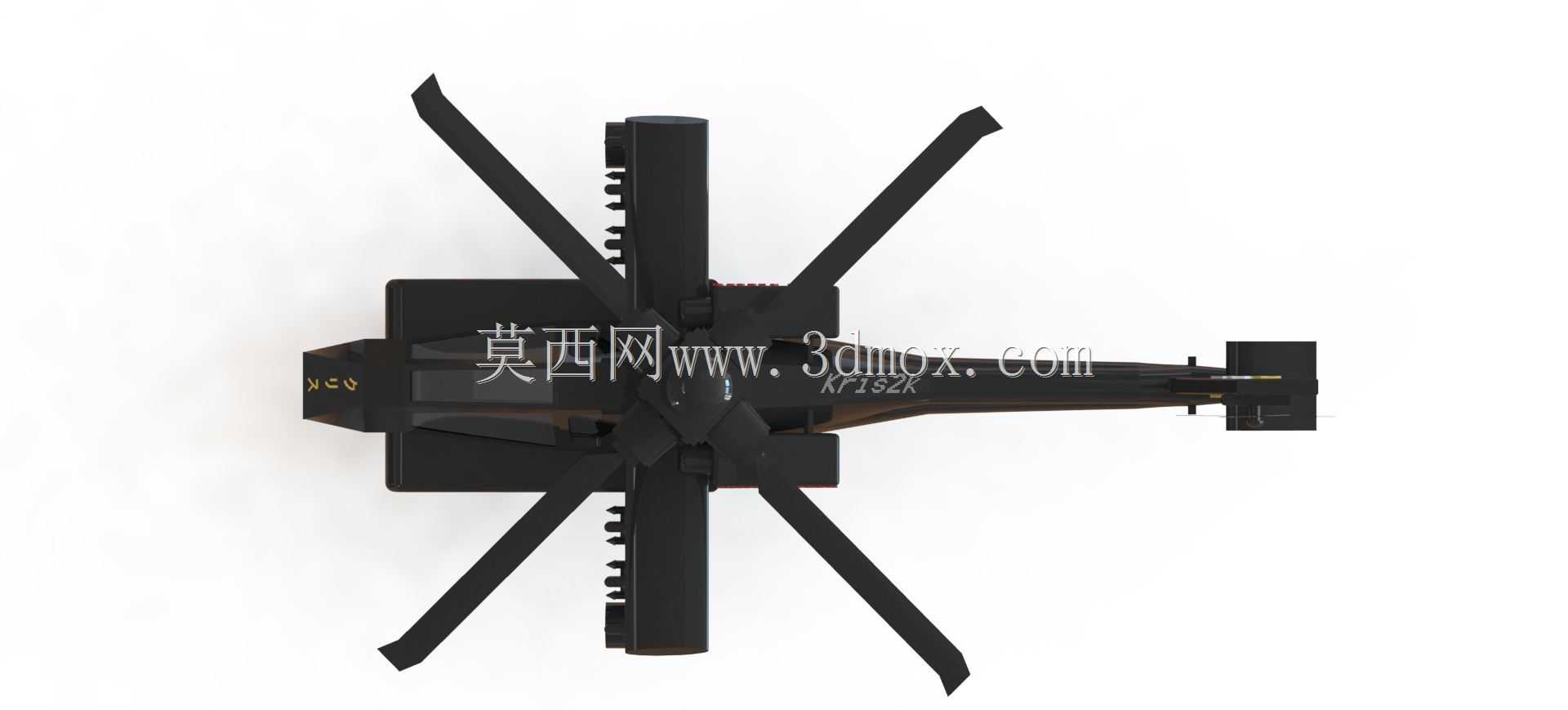

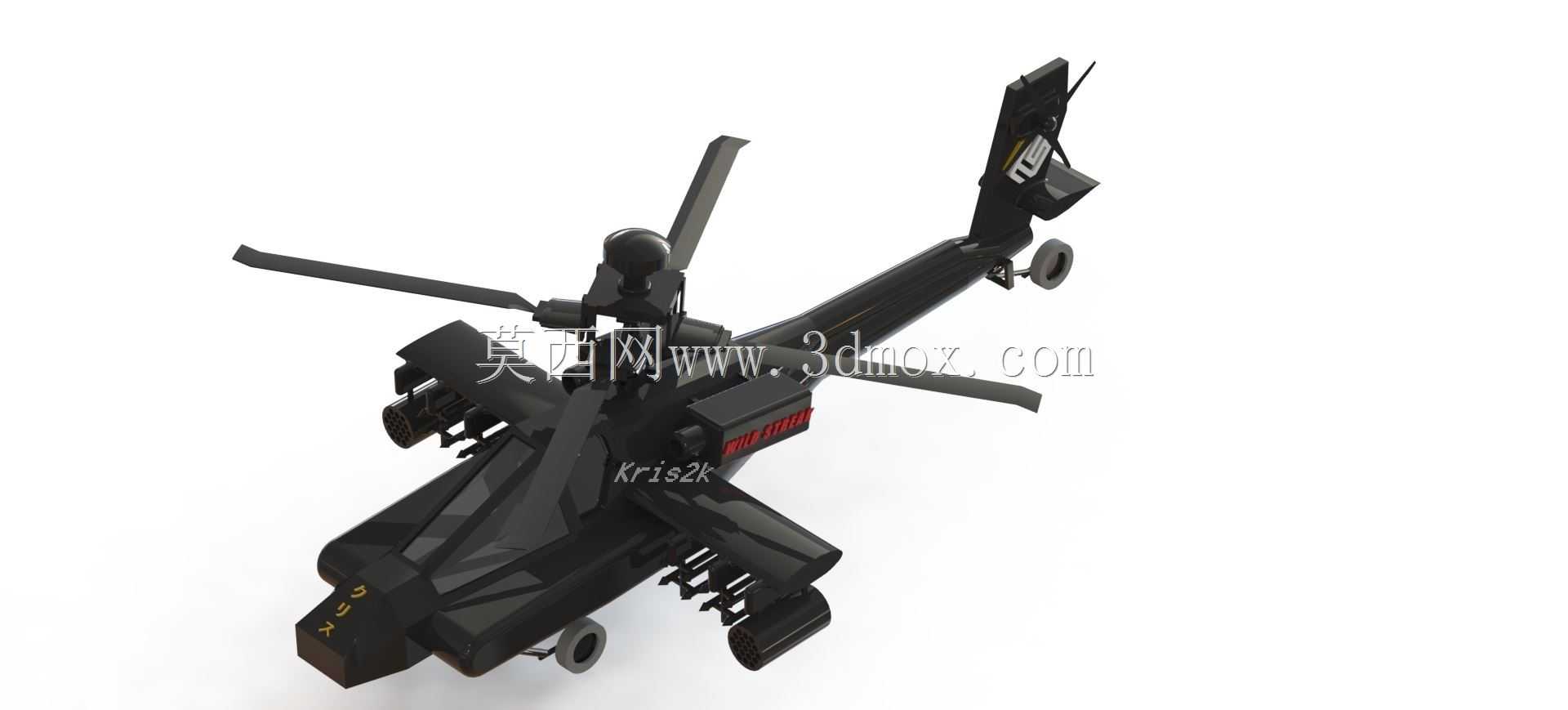

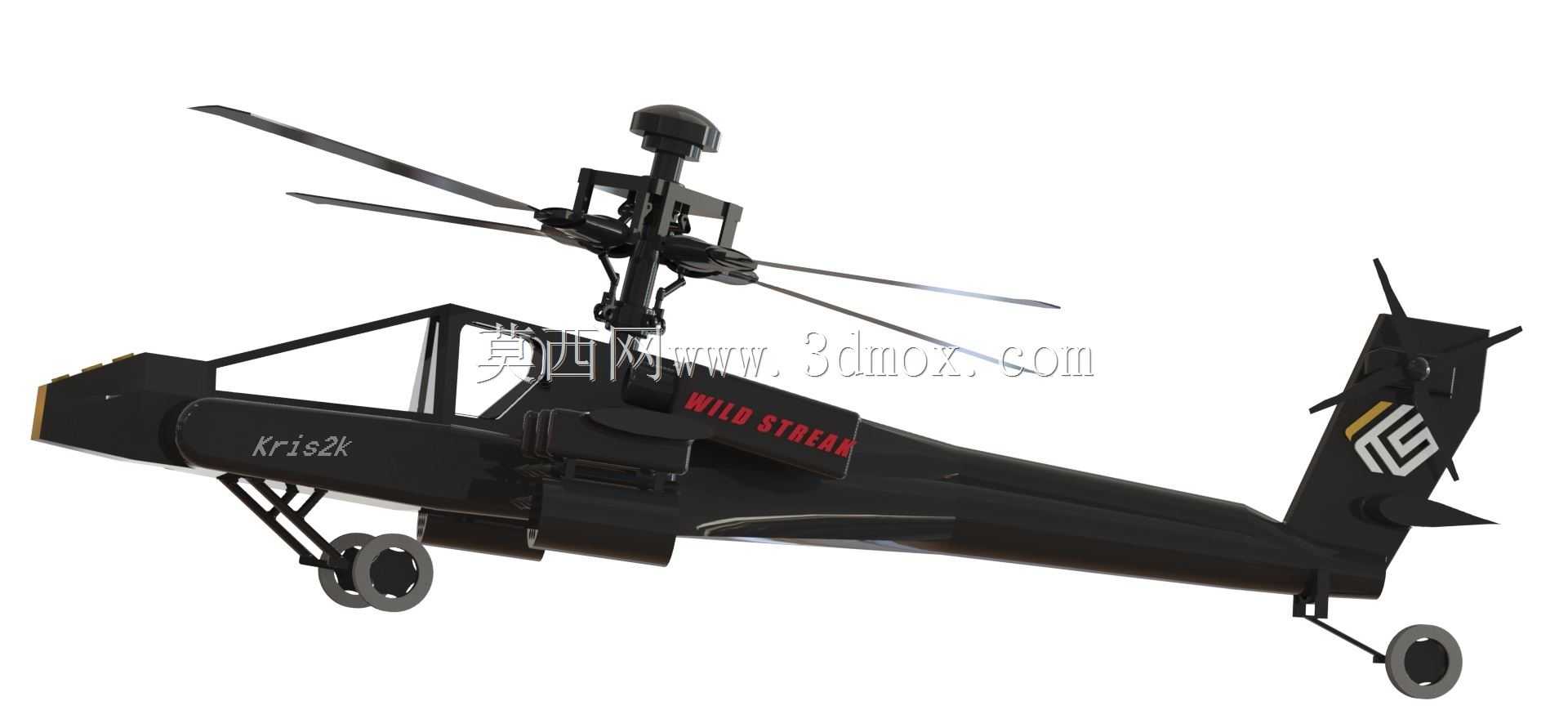

武装攻击直升机外观结构三维设计

该攻击直升机的结构设计，首先要匹配低空突防、近距火力支援的实际作业场景，在建模阶段就需要兼顾气动布局合理性与结构装配的可实现性。从整体布局来看，采用串列双座座舱设计，前座为武器操作位、后座为飞行操控位，这种布局可以最大限度压缩机身正面投影面积，降低低空飞行时的被弹概率，同时减少正面飞行阻力。主旋翼采用四叶铰接式结构设计，建模时预留了桨毂与旋翼轴的装配间隙，可匹配常规挥舞铰、摆振铰的运动空间，能够模拟真实飞行状态下旋翼的锥度变化与周期变距动作，尾桨采用涵道式设计？不对，该机型采用的是外露式尾桨搭配垂直安定面结构，尾梁长度经过比例核算，能够保证主旋翼与尾桨的气动干扰处于合理区间，避免尾流紊乱导致的飞行姿态失控问题。机身两侧设置短翼挂架，建模时预留了标准挂点接口，可适配火箭弹发射巢、反坦克导弹挂载、副油箱等不同任务载荷，挂架与机身主梁的连接位置做了加强结构示意，能够对应实际装备中载荷传递的受力路径。起落架采用后三点轮式起落架设计，前起落架为双轮结构、主起落架为单轮结构，建模时考虑了起降冲击的缓冲行程空间，起落架收放路径与机身内部舱室的边界做了避让处理，不会出现收放时与机身结构、外挂载荷发生干涉的问题。机头下方设置光电转塔安装位，预留了传感器的俯仰转动空间，可对应目标搜索、激光照射的实际作业角度范围。机尾的垂直尾翼与水平尾翼布局经过比例调整，能够保证高速飞行时的航向稳定性，尾梁末端的红外抑制设备安装位也做了结构预留，匹配真实装备的排气降温设计需求。在建模过程中，机身曲面做了连续过渡处理，蒙皮的铆接位置、检修口盖的边界都做了细节还原，既可以用于航空装备的科普展示，也能作为旋翼飞行器结构教学的演示载体，还可以为同类型无人攻击直升机的布局设计提供比例参考。设计时参考了多型成熟武装直升机的布局优势，没有完全照搬单一机型结构，而是针对低空作战的实际需求调整了重心位置，将主旋翼轴的位置设置在机身重心略靠前的位置，能够匹配飞行时的载荷变化，保证机动飞行时的姿态可控性。机身侧面的设备舱边界、航炮安装位置都做了合理规划，前机身下方的航炮炮塔预留了方位与俯仰转动角度空间，不会与机头光电设备、前起落架舱发生运动干涉。整体外形尺寸按照真实武装直升机的比例缩放，各部件的安装边界都经过干涉检查，装配关系符合航空装备的结构设计逻辑，没有出现部件穿模、装配路径冲突的问题，可直接用于结构拆解演示、渲染展示等场景。
