HV80系列阀用齿轮传动执行机构

这套传动执行机构主要配套工业管路系统中的高压阀组使用，常见应用场景覆盖石化管线截断控制、水电站进水阀调节、工业锅炉给水回路通断控制这类需要大扭矩驱动阀芯动作的工况，区别于普通直动式小通径阀门，大口径高压阀的阀芯启闭需要克服极高的介质压差阻力，手动操作时直接扳动阀杆往往需要超出人力范围的力矩，这套多齿轮串联的轮系结构核心作用就是通过多级减速放大输入扭矩，让操作人员仅需在输入端施加较小的力，就能在阀杆输出端获得足够驱动阀芯动作的扭矩。

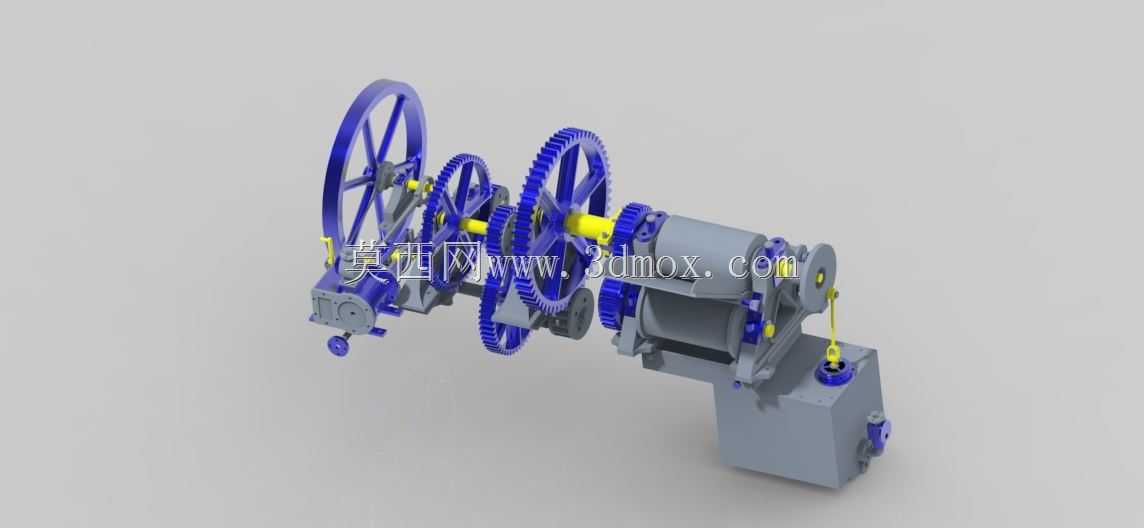

从结构设计逻辑来看，整套机构采用平行轴圆柱齿轮串联排布，输入端设置大直径手轮，手轮轴端通过键连接第一级小齿轮，与第一级大齿轮啮合完成第一次减速增扭，后续每一级齿轮副都遵循小齿轮带大齿轮的减速逻辑，逐级放大输出扭矩，最终末级齿轮与阀杆驱动端通过键槽配合，将扭矩传递给阀芯完成启闭动作。设计时特意将各级齿轮的传动比做了梯度分配，避免单级传动比过大导致齿轮径向尺寸失控，同时让各级齿轮的齿面接触强度、齿根弯曲强度匹配对应级的扭矩载荷，不会出现某一级齿轮过早失效的情况。齿轮与轴的配合处都设置了滑动轴承衬套，降低转动过程中的摩擦阻力，轴端配有密封端盖，防止户外工况下灰尘、水汽进入啮合面造成齿面磨损。

整套机构的安装边界以阀组安装法兰面为基准，输入端手轮的外伸长度预留了足够的操作空间，不会因为手轮距离阀体过近导致操作时磕碰阀体附属部件，轮系外部预留了防护罩安装位，实际投用后可以加装薄钢板防护罩将所有传动齿轮封闭在内，避免现场杂物卡入轮齿造成传动卡滞。输出端与阀杆的连接采用方形轴孔配合，相比普通平键连接能承受更大的冲击扭矩，同时方便拆装维护，需要更换执行机构时不需要额外加工连接结构，直接对准阀杆方头推入即可完成对接。

在实际工况使用中，这套传动机构还可以在输入端连接电动执行器或者气动马达，不需要改动原有轮系结构就能实现阀门的自动化控制，适配不同场景的控制需求。手动操作模式下，手轮的转动圈数与阀芯行程做了匹配设计，操作人员可以通过手轮转动圈数直观判断阀芯的开度位置，不需要额外加装开度指示装置就能完成粗调。齿轮材料选用调质处理的中碳钢，齿面做高频淬火处理，保证长期频繁启闭操作下齿面不会出现过度磨损，轴类零件同样采用调质钢加工，关键受力位置做了圆角过渡处理，避免应力集中导致轴件断裂。机构上设置的限位块可以在阀芯全开、全关位置挡住齿轮转动行程，防止操作人员过度施力导致阀芯密封面被压损，同时也能避免齿轮啮合脱离正常位置。

从安装适配性来看，整套机构的底座安装孔位采用通用化设计，能够适配同压力等级、同通径范围的多款阀块，不需要针对单一型号阀门重新设计安装结构，降低了备品备件的储备种类。传动过程中各级齿轮的侧隙控制在合理范围，既不会因为侧隙过小导致转动卡滞，也不会因为侧隙过大导致手轮空行程过长影响操作手感，输出端的转动回差控制在工程允许范围内，能够满足阀门开度调节的精度要求。针对低温户外工况，所有转动配合面都预留了低温下的膨胀间隙，不会因为环境温度降低导致配合面收缩抱死，润滑脂选用耐低温型号，保证低温环境下依然可以灵活操作。
