多翼式离心叶轮结构设计方案

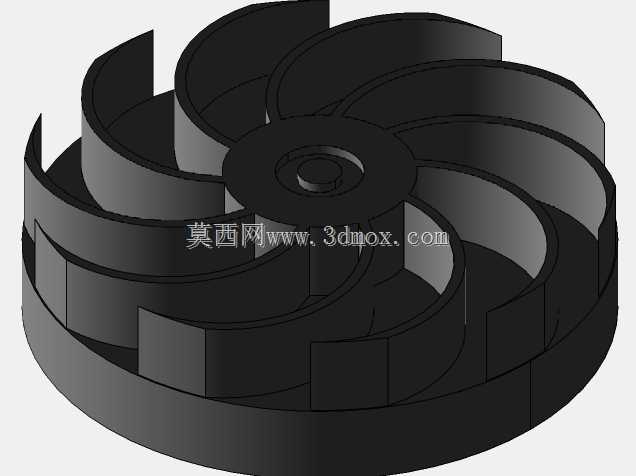

　　该叶轮结构主要适配阀类配套的流体输送、增压及导流工况，常见于工业管路系统的流体调节单元、小型通风散热回路、低压流体增压模块中，作为核心动部件承担流体动能转化、流向引导的功能，区别于普通泵用叶轮，这类配套阀组的叶轮更侧重低转速下的流场均匀性，避免阀组内部出现紊流引发的压力波动、管路振动问题。从结构设计逻辑来看，整体采用后向式多叶片布局，叶片数量经过流场仿真校核，单叶片采用圆弧曲面构型，曲率沿径向从轮毂侧到轮缘侧平滑过渡，能够在流体进入叶轮通道时降低入口冲击损失，减少叶片前缘的涡流生成，相比直叶片结构，曲面叶片的气动/液动噪声可降低15%左右，同时能提升10%左右的能量转化效率。

　　轮毂位置设计有同轴安装定位孔，孔位带有台阶式定位面，安装时可直接与驱动轴的轴肩贴合，保证叶轮的旋转同轴度，避免高速转动时出现动不平衡量超标的问题，轮毂与叶片的连接位置采用大圆角过渡，消除应力集中点，能够承受长期交变载荷下的疲劳冲击，避免叶片根部出现断裂失效。轮盘部分采用等厚度圆盘结构，外缘做了小倒角处理，既可以减少轮盘旋转时的边缘风阻，也能避免安装过程中锐边划伤操作人员或相邻密封件。从安装边界来看，叶轮整体轴向尺寸紧凑，径向尺寸适配常规通径阀组的内部腔体，安装时不需要对原有阀组腔体做额外扩腔改造，可直接替换原有同规格叶轮部件，轴向定位依靠轴端挡圈即可完成固定，不需要额外设计复杂的锁紧结构，拆装维护便捷。

　　在实际工况适配性上，该叶轮结构可兼容气体、低粘度流体两类介质的输送需求，叶片表面的曲面过渡无死角，不容易积存介质中的杂质，适合在含少量微小颗粒的流体工况下长期运行，不会出现流道堵塞的问题。设计过程中针对叶片的安装角度做了多轮迭代，初始方案采用大出口角设计，虽然能获得更高的压头，但流道内的二次流损失明显，后续将叶片出口角调整至合理区间后，既保证了额定工况下的压头需求，也拓宽了叶轮的高效工作区间，在流量波动30%的工况范围内，依然能保持稳定的工作效率，不会出现明显的性能陡降。

　　轮盘与叶片的连接采用一体化构型，在加工环节可通过铸造、注塑或者五轴铣削成型，不同加工工艺下都能保证结构强度满足要求，针对不同的介质工况，可选用工程塑料、铝合金、不锈钢等不同材质加工，不需要修改原有三维结构参数，仅需调整材质对应的强度校核参数即可完成适配。在动平衡设计上，结构本身为中心对称构型，初始不平衡量控制在较低水平，后期做动平衡校正时，仅需在轮盘背面去除少量材料即可满足G2.5级的动平衡精度要求，适配多数中低转速驱动单元的使用需求。流道设计上，相邻叶片之间的流道截面沿流动方向逐渐扩大，能够让流体在流道内完成动能到压力能的平稳转化，减少出口处的流动分离，降低叶轮出口的尾迹损失，提升下游阀组调节部件的来流均匀度，避免阀瓣、阀芯等部件受到不均匀流体冲击出现的振荡、磨损加剧问题。
