直径300毫米大模数传动齿轮结构设计

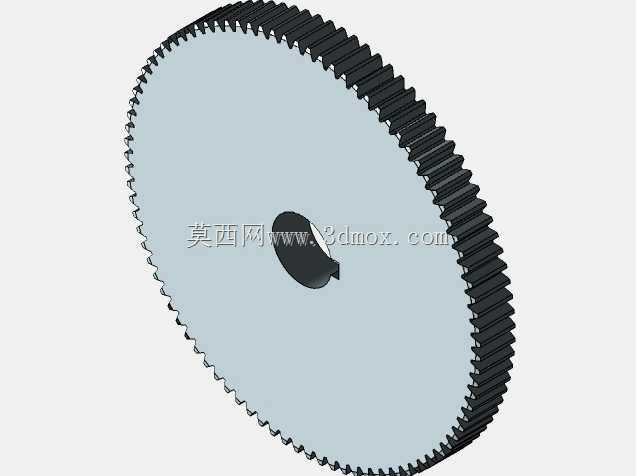

在各类重载传动设备的动力传递链路中，大直径直齿圆柱齿轮始终是低速大扭矩工况下的核心传动部件，这类齿轮常被应用在矿山输送设备的主传动端、大型阀门的启闭驱动机构、轻工机械的主运动传动单元中，承担着改变传动比、匹配动力输出转速与扭矩的核心作用。本次设计的这款齿轮公称直径为300毫米，采用直齿齿形设计，整体为盘类结构，中心设置带键槽的安装孔，可通过平键与传动轴实现周向固定，避免传动过程中出现齿轮与轴的相对转动，保证扭矩传递的可靠性。

从实际应用场景来看，这类中等直径的直齿轮适配的安装空间较为宽泛，既可以作为开式齿轮传动的主动轮或从动轮，应用在防护要求较低、传动精度要求适中的设备中，也可以配合齿轮箱壳体，作为闭式传动的中间级传动轮使用。直齿齿形的设计选择，主要是考虑到这类工况下安装调试的便捷性，直齿轮不存在轴向力，对支撑轴承的轴向承载能力要求更低，能够简化支撑结构的设计，降低整体传动单元的成本，同时直齿的加工工艺更成熟，无论是滚齿、插齿还是成型铣削都能获得稳定的齿形精度，后期维护更换的适配性也更强。

在结构设计思路上，这款齿轮采用了整体式盘状结构，没有设置额外的减重孔，主要是针对中等载荷的传动场景，保证轮体的结构刚性，避免在冲击载荷下出现轮辐变形的问题。轮缘部分的厚度经过强度校核，能够满足额定扭矩下的齿根弯曲强度要求，避免轮齿出现断裂失效；轮毂部分的长度与中心孔直径匹配常规的传动轴安装尺寸，键槽的位置与尺寸符合通用传动件的安装标准，不需要额外定制连接轴即可完成装配，能够缩短设备组装的周期。齿宽的设计结合了300毫米的齿顶圆直径，匹配对应模数下的合理齿宽系数，既保证轮齿的接触强度，避免齿面出现点蚀、胶合等失效形式，也不会因为齿宽过大导致载荷沿齿向分布不均的问题。

从安装边界来看，这款齿轮的轴向安装尺寸紧凑，安装时只需要保证传动轴的同轴度符合要求，轴向定位通过轴肩与轴端挡圈即可完成固定，不需要设计复杂的轴向限位结构。齿顶圆的径向尺寸决定了配对齿轮的中心距范围，选型时只需要根据传动比要求选择对应齿数的配对齿轮，核算中心距与实际安装空间是否匹配即可，不需要对齿轮本体进行二次加工。在实际装配过程中，需要注意齿面的啮合间隙调整，保证侧隙在合理范围内，既避免传动过程中出现卡滞，也能减少正反转切换时的回程误差，对于有正反转传动需求的阀门驱动、输送设备换向机构来说，合理的侧隙控制能够有效降低传动冲击，延长齿轮的使用寿命。

不同于小模数精密齿轮的设计思路，这款大直径齿轮的设计更侧重结构可靠性与工况适配性，没有追求过高的加工精度等级，而是在满足使用要求的前提下平衡加工成本与使用寿命，适合应用在对传动精度要求适中、载荷存在一定波动的通用机械传动场景中。轮体的中心孔键槽采用标准平键规格，能够适配市面上绝大多数同直径规格的传动轴，互换性较强，在设备维护更换时不需要对原有传动结构进行改造，能够有效降低设备的运维成本。齿形部分的参数设计符合通用圆柱齿轮的标准规范，配对齿轮不需要定制特殊参数，直接选用同模数的标准直齿轮即可完成啮合传动，大幅降低了传动系统的设计难度。
