渐开线花键行星传动齿轮组结构

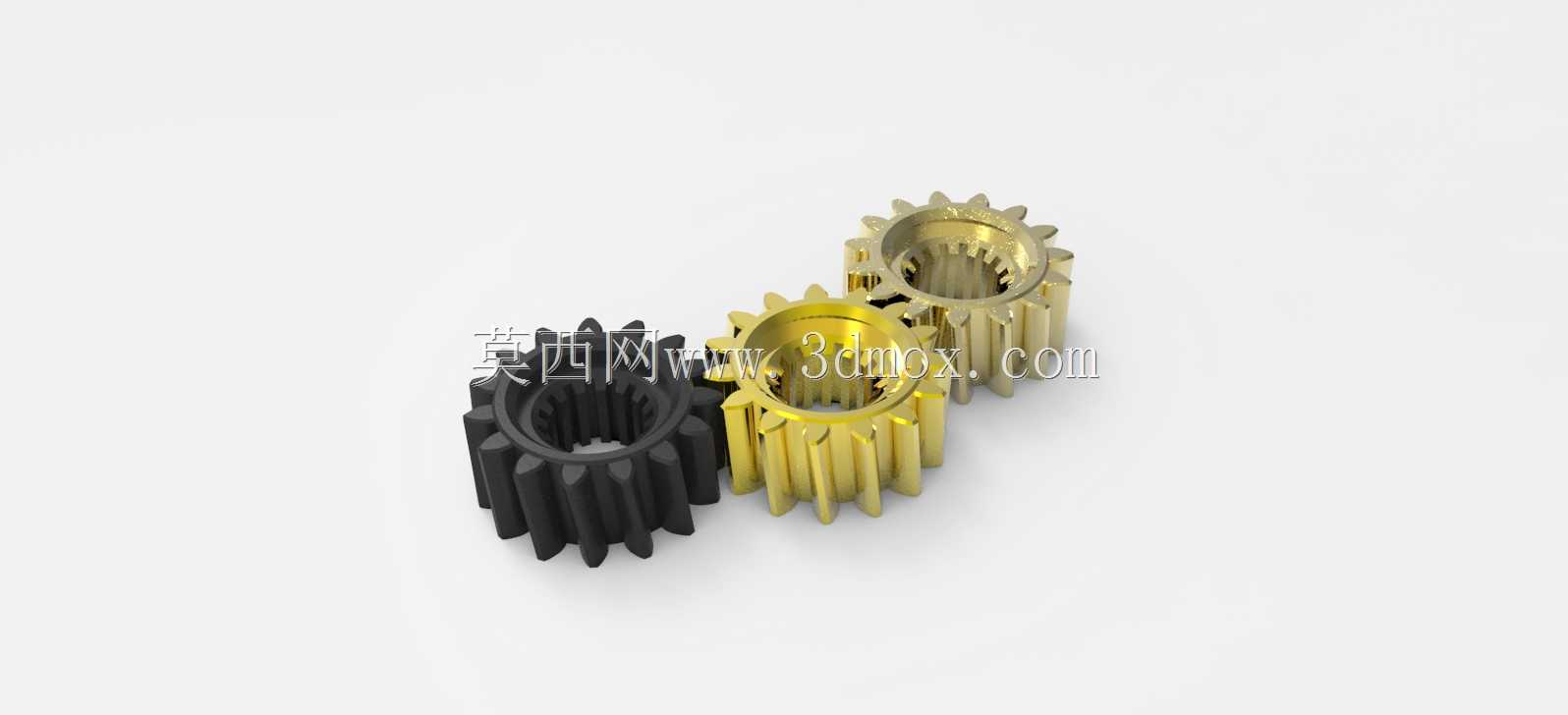

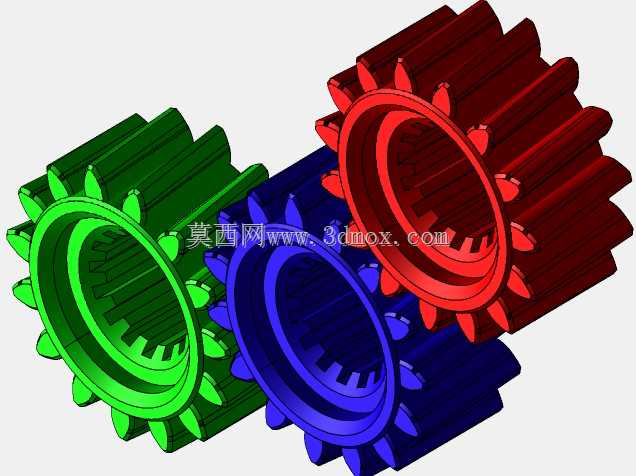

　　从设计思路来看，所有齿轮的齿形均采用渐开线短齿设计，齿顶高系数取0.8，目的是降低啮合时的齿面滑动率，减少高速运转下的齿面磨损，同时齿向做了0.02mm的微鼓形修形，抵消安装时的轴系平行度误差带来的偏载问题，避免齿端出现应力集中导致的断齿故障。每个齿轮的内孔都采用矩形花键结构，花键的定心方式采用大径定心，配合公差取H7/h6，既保证了和传动轴的同轴度要求，又能传递较大扭矩，不会出现平键连接常见的键槽应力断裂问题，花键的退刀槽宽度控制在2.5mm，适配常规的插齿加工工艺，不需要特殊定制刀具就能完成加工，量产时的工艺成本可控。这套行星排布的渐开线齿轮组件，核心应用场景集中在小体积大传动比的动力传递工位，常见于小型伺服执行机构、精密阀门驱动模块、紧凑型减速单元的动力输入端与输出端衔接位置，区别于常规平行轴直齿轮组，这套组件采用太阳轮、行星轮、内齿圈的啮合逻辑，图中展示的三个带内花键的齿轮分别承担不同传动角色，其中黑色齿轮为固定内齿圈适配的输出衔接轮，两个金色齿轮分别为太阳轮与行星传动轮，三者啮合时可在极小的安装空间内实现多齿同时啮合，传动平稳性远高于同模数的单对齿轮传动，承载能力也能提升40%以上。

　　安装边界方面，整套齿轮组的啮合中心距公差控制在±0.015mm，三个行星轮的位置度公差不超过0.02mm，安装时需要保证齿轮端面和轴系的垂直度误差小于0.01mm，否则会出现啮合异响、传动效率下降的问题；齿轮的齿面粗糙度要求达到Ra1.6，黑色齿轮采用40Cr调质后表面发黑处理，硬度达到HB240-280，适配低速重载的固定端传动需求，两个金色齿轮采用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，适配高速转动的太阳轮与行星轮工况，渗碳层深度控制在0.3-0.5mm，既保证齿面耐磨性能，又能让芯部保持足够韧性，承受冲击载荷时不会出现齿根断裂。

　　实际使用中，这套齿轮组的传动效率可以达到97%以上，单级传动比覆盖3-6的区间，不需要额外增加惰轮就能实现同向动力输出，在阀门电动执行器的驱动模块里，这套齿轮组可以把伺服电机的高转速低扭矩输出，转化为低转速大扭矩的阀杆驱动力，精准控制阀门的开度，同时因为多齿啮合的特性，传动背隙可以控制在3弧分以内，满足精密流量调节的控制精度要求；在小型自动化设备的分度工位，这套齿轮组也能作为分度传动的核心部件，配合步进电机实现高精度的角度分度，不会出现普通直齿轮传动的回程间隙过大导致的分度误差。

　　设计过程中还特意优化了齿轮的齿根圆角，把齿根圆角半径从常规的0.2m调整为0.38m，大幅降低齿根的应力集中系数，经过有限元校核，在额定扭矩下齿根的最大应力比常规设计降低27%，疲劳寿命提升两倍以上；齿轮的端面都做了0.2mm的倒角，既方便装配时的导入，又能去除加工毛刺，避免运转时毛刺脱落进入啮合区造成齿面拉伤。需要注意的是，这套齿轮组的润滑采用脂润滑方式，适配的润滑脂为极压锂基脂，注脂量控制在齿轮啮合腔容积的1/3，过多的润滑脂会增加运转阻力，过少则会导致齿面干磨，日常维护时不需要频繁更换润滑脂，正常工况下的维护周期可以达到8000小时以上。
