工业阀组配套减震连接组件结构设计

在工业流体控制管路系统中，阀组作为介质通断、压力调节的核心执行单元，其运行稳定性直接决定整套管路的工况可靠性。过往现场运维数据显示，临近动力泵组的阀段受管路传导的持续振动影响，常出现紧固件松脱、密封面压合偏移、阀杆传动卡涩等故障，这类故障在高压、高频启停的管路场景中占比超过三成，而配套适配的减震连接组件，正是切断振动传导路径、吸收冲击载荷的关键配套构件。本次呈现的减震连接结构，正是针对阀组安装端的振动隔离需求设计，可直接适配通径15至50mm的中小型工业阀块安装场景，在液压站阀组、工艺管路控制阀组、小型设备流体控制单元等场景中均可直接复用。

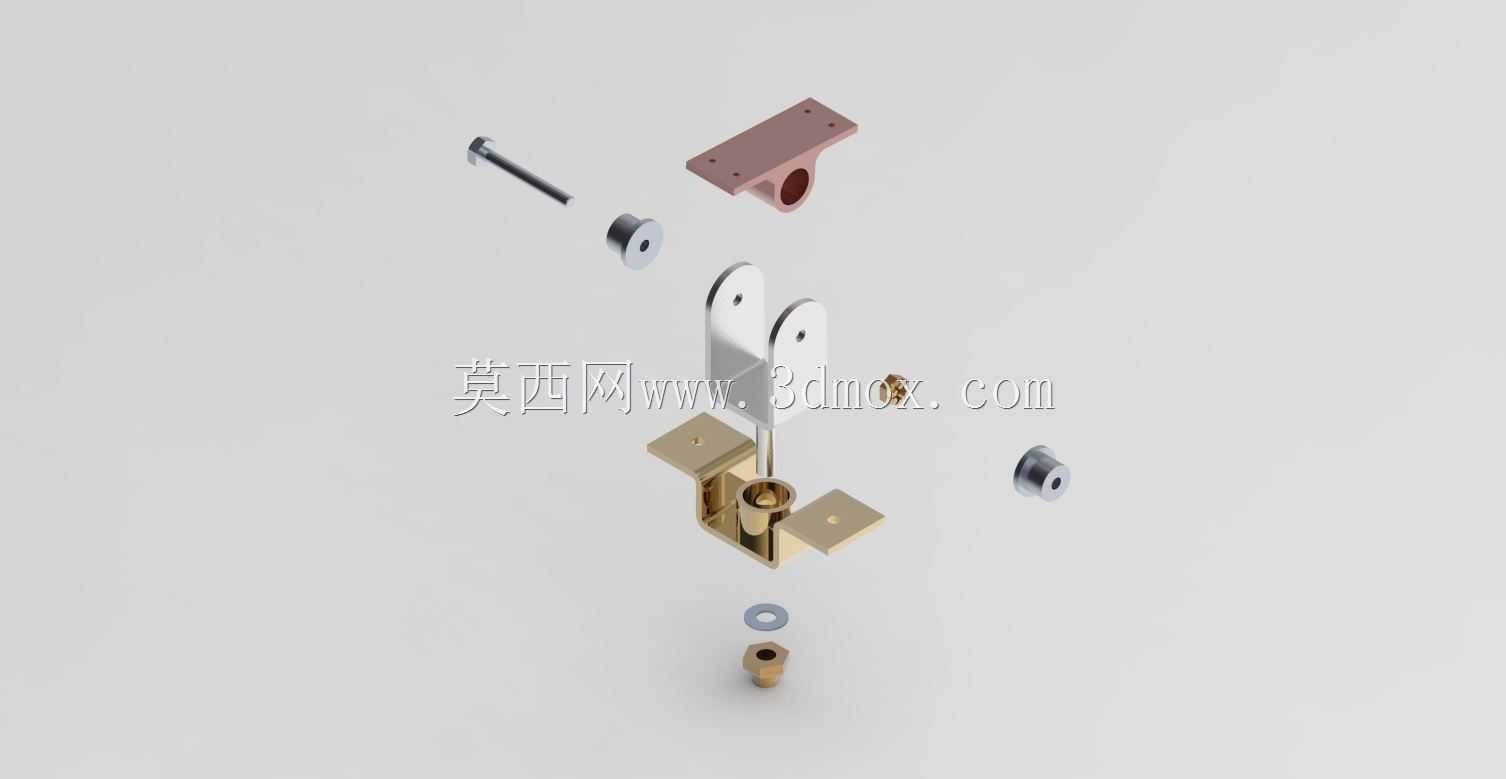

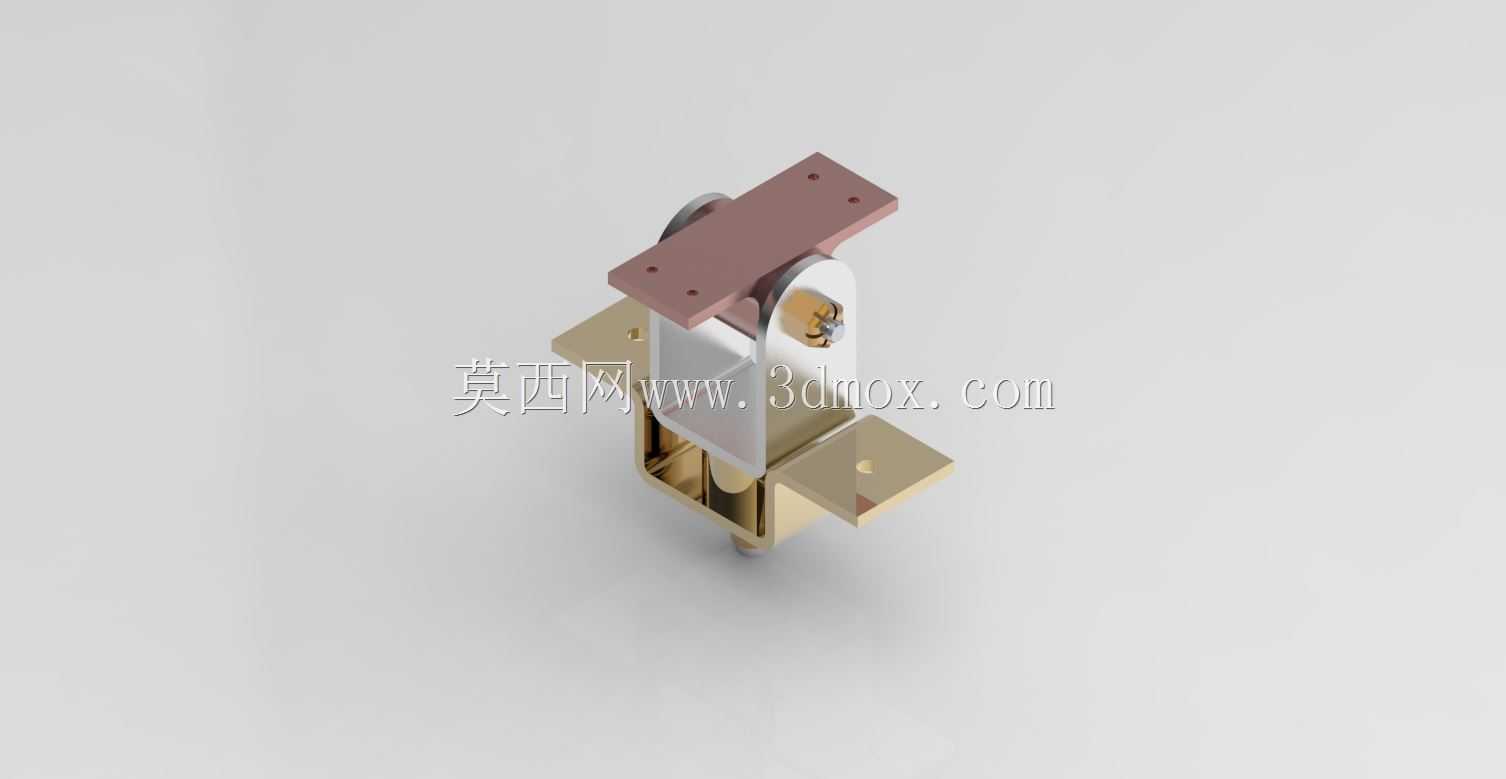

从功能实现逻辑来看，该组件采用上下分体式承载结构，上部为阀组安装承载板，板面预留两组对称的长圆孔安装位，可适配不同孔距的阀块底部安装需求，避免因安装孔位偏差导致的强制装配应力；下部为设备基座连接板，板面同样预留对应安装孔，可直接固定在设备安装面或管路支架上。中间的连接核心采用金属铰接结构搭配弹性缓冲单元，既可以吸收垂直方向的振动冲击，也能缓冲水平方向的小幅位移扰动，避免刚性连接下振动直接在阀组与基座之间传导。不同于常规橡胶减震垫的纯柔性连接，该结构的铰接限位设计可以限制组件的最大位移量，避免阀组在大冲击工况下出现过度偏移导致管路接口受力变形，兼顾了减震缓冲效果与安装连接的刚性限位需求。

从结构设计的工程逻辑出发，该组件在建模阶段就充分考虑了实际装配的公差匹配问题：上部承载板的厚度根据阀组常见安装载荷设定，可承载单重5kg以内的中小型阀块，板面安装孔的长圆槽长度预留了3mm的调节余量，可抵消安装面加工带来的孔位偏差；中间铰接部位的销轴采用间隙配合设计，配合面预留合理的润滑间隙，避免长期运行后因锈蚀、杂质卡滞导致缓冲功能失效；下部连接板的折弯翻边结构提升了板面的抗弯强度，在同等板材厚度下可降低15%左右的结构重量，同时保证安装面的平面度要求。整个组件的所有棱角处均做了倒角处理，既避免装配过程中锐边划伤操作人员，也能减少应力集中导致的部件疲劳损坏。

在安装边界与尺寸适配方面，该组件的整体安装高度控制在较低区间，不会过度抬升阀组的安装位置，可适配原有管路的布局空间，无需对现有管路走向做大幅调整；上下安装板的外轮廓尺寸经过优化，不会与阀组侧面的管路接头、接线端口产生干涉，安装时可先将下部连接板固定在基座上，再通过铰接部位的销轴预装上部承载板，调整好阀组安装角度后再锁紧固定紧固件，装配流程符合现场运维的操作习惯，无需特殊工装即可完成安装。在实际工况应用中，该组件可有效过滤80%以上的管路传导振动，降低阀组内部精密配合部件的疲劳损耗，延长阀组密封件、传动部件的使用寿命，减少非计划停机维护的频次。

从建模细节的工程考量来看，该结构的每个配合面都做了合理的公差预留：铰接部位的衬套厚度、销轴的配合公差、安装板的平面度要求，都符合通用机械加工的工艺标准，无需特殊加工工艺即可实现量产，加工成本可控。不同于很多概念性的减震结构设计，该组件完全基于现有工业阀组的安装标准设计，所有安装孔位、连接尺寸都参考了主流阀块的安装规范，可直接替换原有刚性安装垫片，无需对阀组或基座做二次加工，适配性较强。在振动工况较为复杂的场景中，还可以在上下板之间加装不同刚度的弹性垫片，进一步调整组件的缓冲刚度，匹配不同振动频率的工况需求，拓展了结构的适用范围。
