阀块配套十字头连接传动组件结构

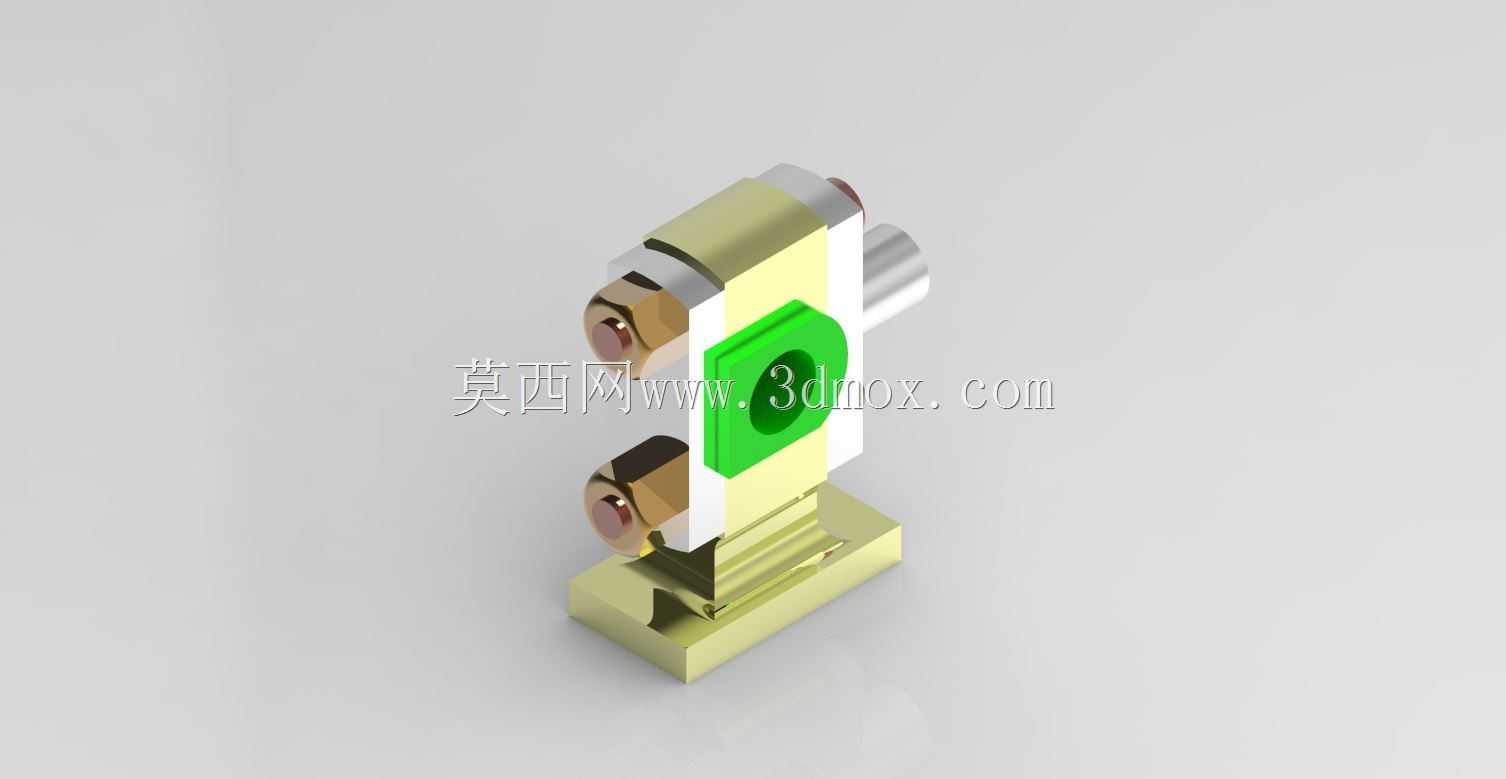

　　在流体控制阀门的阀组传动系统里，十字头是衔接驱动端与阀杆动作的核心中间构件，这类组件常见于需要将旋转动力转化为直线往复动作的阀类设备中，比如工业流程里的调节阀、切断阀的驱动侧装配环节，承担着力的转向传递、运动轨迹约束的关键作用，避免阀杆承受侧向力导致密封件偏磨、动作卡滞的问题。从结构设计来看，这个十字头组件采用分体式装配结构，主体基座带有定位安装面，可直接贴合阀块的预设安装基准面完成固定，基座上方的支撑立板开有同轴的销轴安装孔，用于穿装连接销轴，销轴两端配套锁紧螺母实现轴向限位，防止往复动作过程中销轴窜动脱落；中间的十字滑块部分带有绿色标识的环形连接位，这个位置是用来对接阀杆端部的连接头，环形结构可以补偿少量的同轴度误差，降低加工精度带来的装配应力。

　　设计时首先要考虑的是运动行程的匹配，十字头的横向滑动间隙需要控制在合理范围，间隙过大会导致动作传递滞后，阀位控制精度下降，间隙过小则容易在热胀工况下出现卡涩，因此滑块与立板之间的配合面通常会预留适合的滑动公差，同时表面做硬化处理来提升耐磨性能。安装边界方面，基座的底部安装孔位间距需要和阀块上的预设螺孔完全对应，组件整体的高度方向尺寸不能超出驱动机构的安装空间，横向伸出的销轴端部要和周边的驱动摇臂保留足够的安全间隙，避免动作过程中出现运动干涉。实际工况下，这类十字头组件需要承受往复动作带来的交变载荷，因此各个连接部位的锁紧结构必须具备防松设计，比如销轴端部的螺母采用防松垫圈或者双螺母锁紧结构，防止长期振动下螺母松脱导致传动失效。

　　从功能特性来说，这个组件的核心作用是改变力的传递方向，将驱动侧摇臂的摆动转化为阀杆的直线往复运动，同时隔绝侧向力对阀杆的影响，保护阀杆密封填料不会因为偏载出现泄漏，延长阀门的整体使用寿命。在结构细节上，滑块与立板的接触面上通常会预留润滑脂槽，方便定期加注润滑脂降低滑动摩擦阻力，减少部件磨损；基座的安装面会做平面度处理，保证安装后组件的垂直度符合要求，避免十字头动作时出现偏斜。设计过程中需要反复校核运动轨迹，模拟全行程动作下各个部件的相对位置，确保在最大开度和最小开度位置都不会出现部件碰撞，同时销轴的剪切强度、滑块的挤压强度都要满足阀门最大驱动力下的载荷要求，避免出现部件断裂失效的情况。

　　对于阀类设备来说，十字头的装配精度直接影响阀门的动作可靠性，哪怕是微小的安装偏差，都可能导致阀杆动作卡滞、阀位反馈不准的问题，因此这类组件的加工和装配都有严格的公差要求，比如销轴安装孔的同轴度、滑块滑动面的平行度、基座安装面的平面度都需要控制在对应的公差范围内。
