带导流罩船用导管螺旋桨推进结构

从事船舶动力结构设计快十二年，经手的推进方案从内河散货船的常规敞式桨到水下作业机器人的微型推进器不下百套，这次拆解复现的导管式螺旋桨结构，是近岸作业小艇、水下遥控潜器里应用占比极高的一类构型。很多刚入行的设计人员容易把导管桨和普通敞水桨混为一谈，实际上两者的应用边界差异非常明确：常规敞式桨更适合高航速、大吨位的远洋船舶，在开阔水域流场均匀的工况下能兼顾效率与建造成本；而带环形导流罩的导管桨，核心优势是在低航速、重载工况下能提升15%-25%的推进效率，同时导流罩本身能对桨叶形成物理防护，避免近岸航行时缠绕水草、触碰水下礁石或者养殖区缆绳，这也是为什么近岸作业渔船、港口拖轮、小型无人监测船、水下遥控作业机器人几乎都会优先选用这类结构。

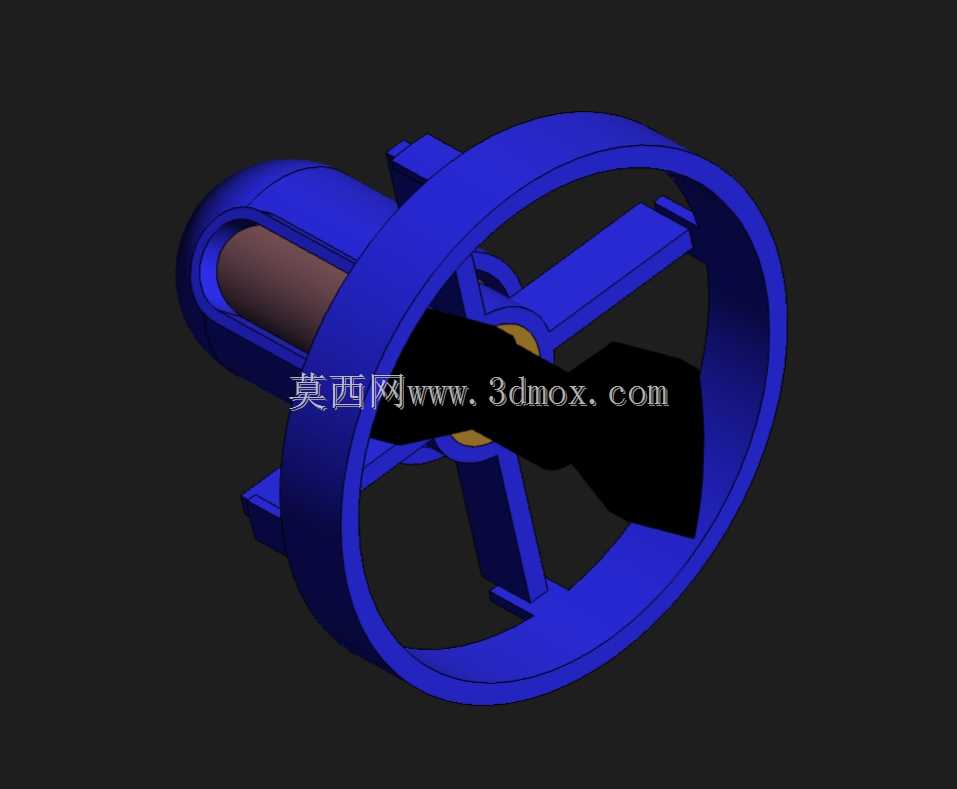

从结构功能上拆分，这套推进结构主要分为三个核心部分：外部的环形导流罩、内部的支撑筋结构、中心的桨毂与桨叶组件。先讲导流罩的设计逻辑，很多新手建模的时候会把导流罩做成等直径的直圆筒，实际上工程应用里的导管剖面是带翼型弧度的，进口段有圆滑的导缘过渡，出口段有轻微的扩张角，这个弧度不是随便画的，是要匹配桨叶的叶梢间隙来定的——叶梢和导管内壁的间隙要控制在桨直径的0.8%-1.2%之间，间隙太大了会产生叶梢涡泄，降低推进效率，间隙太小了，加工装配误差或者航行时的轴系振动会导致叶梢刮蹭导管内壁，轻则磨坏桨叶，重则卡滞推进系统。我在做这套模型的时候特意把导管内壁的加工公差预留位做了出来，实际生产中这个位置的圆度公差要控制在0.2mm以内，不然装配后很容易出现动平衡问题。

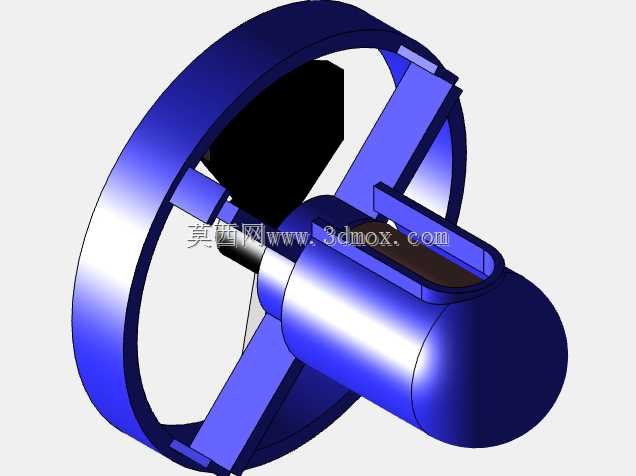

然后是导管和中心桨毂之间的支撑筋，也就是图里看到的四个径向连接结构，这个部分的设计很容易被忽略。很多人觉得支撑筋只要能把导管和桨毂连起来就行，实际上支撑筋的截面形状、安装角度、数量都直接影响推进效率。首先截面不能用矩形，必须用对称翼型或者流线型截面，减少水流经过时的阻力；其次安装角度要和桨叶的旋向匹配，尽量让支撑筋处于桨叶的尾流低压区之外，避免产生紊流干扰桨叶入流；还有支撑筋的数量，常规小型推进器用3-4根就够，大推力的重载推进器会用到5-6根，数量太少的话导管的结构刚度不够，航行中受水流冲击容易产生形变，数量太多的话支撑结构本身的阻力会占比过高，得不偿失。这套模型里用的是4根均布的支撑筋，截面做了NACA0012的对称翼型，角度顺着桨叶的出流方向做了3度的预偏，能有效降低支撑结构带来的流场干扰。

再讲中心的桨叶和桨毂部分，这套模型用的是三叶桨构型，相比四叶桨，三叶桨在小直径推进器里的动平衡更容易保证，加工难度也更低，适合小型船舶和潜器使用。桨叶的叶型是MAU型导管桨专用叶型，叶梢做了削斜处理，刚好和导管内壁的弧度匹配，叶根和桨毂的连接位置做了大圆角过渡，避免应力集中——很多实际使用中出现的桨叶断裂问题，都出在叶根过渡位置，航行中如果碰到漂浮杂物撞击，直角过渡的叶根很容易产生应力裂纹，圆角半径一般要做到叶根厚度的0.3倍以上，才能满足强度要求。桨毂内部是和传动轴连接的锥孔结构，锥度用的是标准的1:10锥度，方便和传动轴装配定位，同时能传递足够的扭矩，不会出现打滑的问题，桨毂后端做了整流帽结构，能减少桨毂后方的涡流阻力，这部分虽然小，但对整体效率的影响能到3%左右，不能省。

关于安装边界和尺寸配合，这套结构的安装定位是靠支撑筋末端的法兰结构来实现的，法兰上预留了螺栓安装孔，孔位是均布设计，和船体或者潜器的尾部安装座直接对接，安装的时候要保证导管的中心轴线和传动轴的同轴度控制在0.1mm以内，不然运转的时候会产生偏心振动，不仅噪音大，还会加速轴封的磨损。尺寸方面，这套模型的导管外径是桨叶直径的1.25倍，轴向长度是桨叶直径的0.6倍，这个比例是经过大量敞水试验验证的最优区间，既不会因为导管太长增加额外阻力，也不会因为太短损失导管的整流增效作用。另外在设计的时候还要考虑维护性，桨毂和传动轴的连接位置预留了轴封安装位，能防止水顺着传动轴进入船体内部或者电机舱，支撑筋和导管、桨毂的连接位置做了可拆卸的定位止口，万一桨叶被杂物打坏，不需要把整个导管拆下来，只需要拆开桨毂的连接螺栓就能更换桨叶，减少水下维护的工作量。

很多做三维建模的人做这类推进器模型，往往只做个外形，忽略了实际工程里的配合公差、安装预留位、流场设计逻辑，这样的模型拿去做仿真或者生产指导根本用不了。我在做这套结构的时候，每一个倒角、每一个截面弧度、每一个安装孔的位置都是按照实际工程应用的参数来还原的，不管是用来做船舶方案的选型展示，还是做流场仿真的基础模型，或者是做结构改进的原型参考，都能直接对接工程实际，不会出现和生产脱节的问题。另外要提的是，导管桨的设计不是一成不变的，如果是用于泥沙含量比较高的内河航道，导管的内壁还要做耐磨衬层，桨叶的材质也要选用耐磨的不锈钢或者铜合金；如果是用于海水环境，所有金属部件都要做阴极防腐处理，支撑筋和导管的连接位置还要做密封处理，避免缝隙腐蚀，这些细节在模型的结构设计里都预留了对应的安装空间，方便后续根据不同的使用工况做调整。
