带浮动制动钳的通风盘式制动结构设计

这套带制动钳的盘式制动结构，目前在乘用车、轻型商用车的行车制动系统中应用占比持续提升，相比传统鼓式制动，其散热效率、制动线性度、涉水恢复能力都有明显优势，尤其适配频繁启停的城市道路工况、长下坡的山地路况，能避免连续制动带来的热衰减问题，保障制动效能的稳定性。从实际装车场景来看，该结构可作为前轮主制动部件使用，也可在四驱车型、性能车型上配套四轮装配，匹配不同吨位的整车负载时，仅需调整制动盘直径、摩擦片面积、钳体活塞直径即可完成适配，无需大幅改动整体安装逻辑。

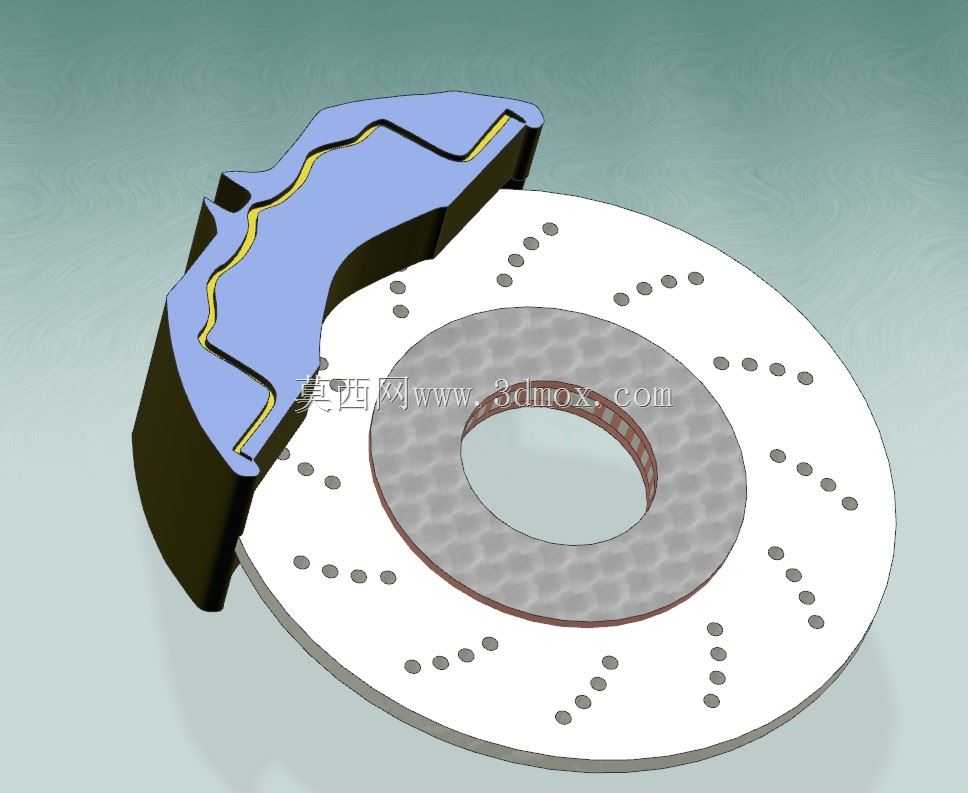

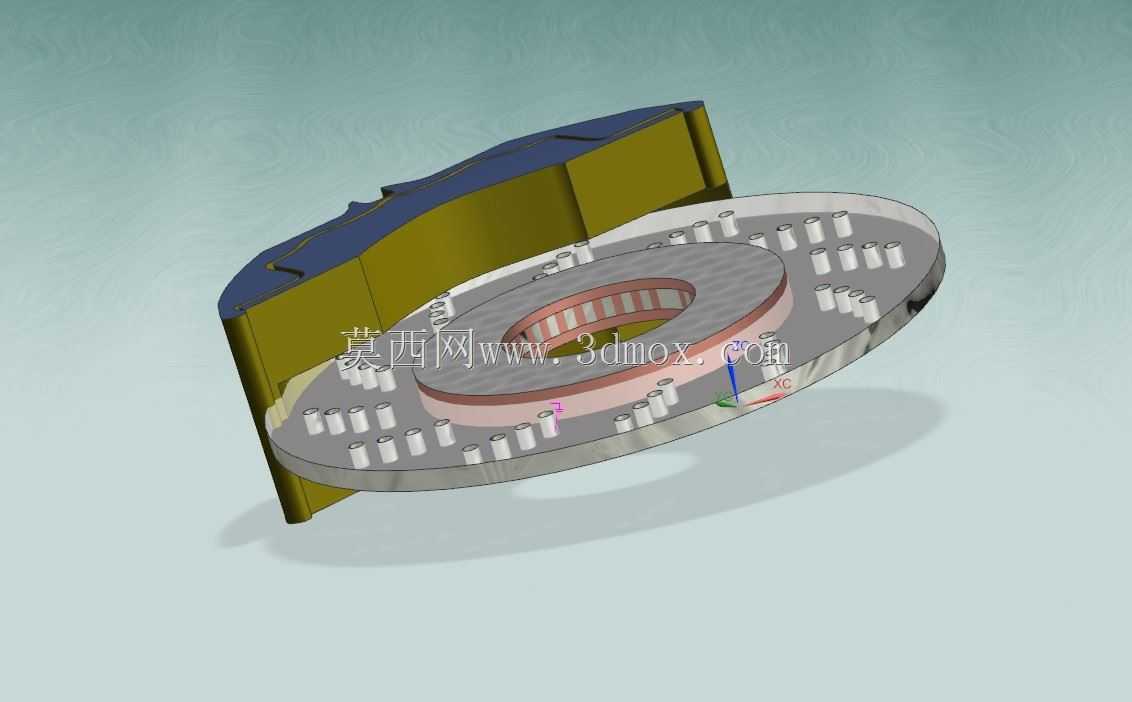

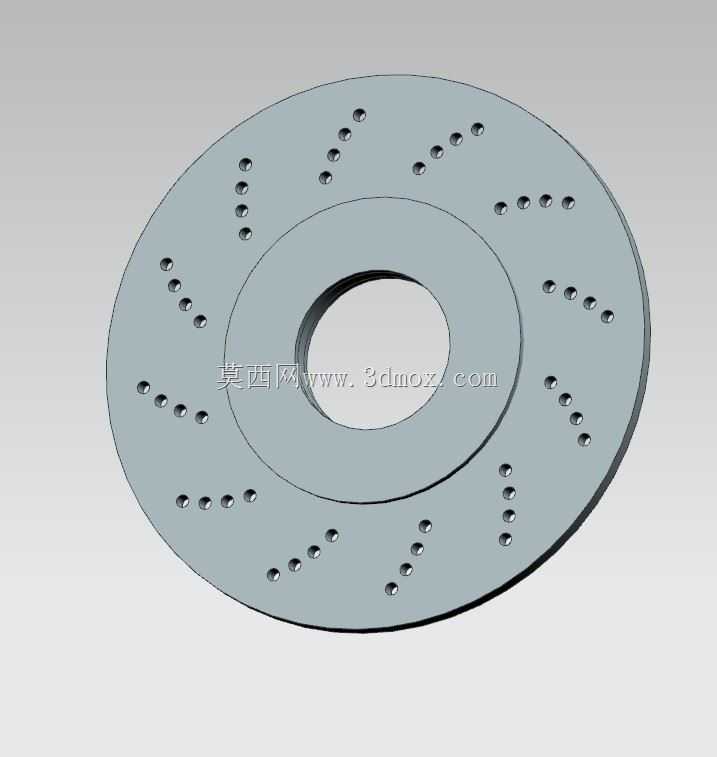

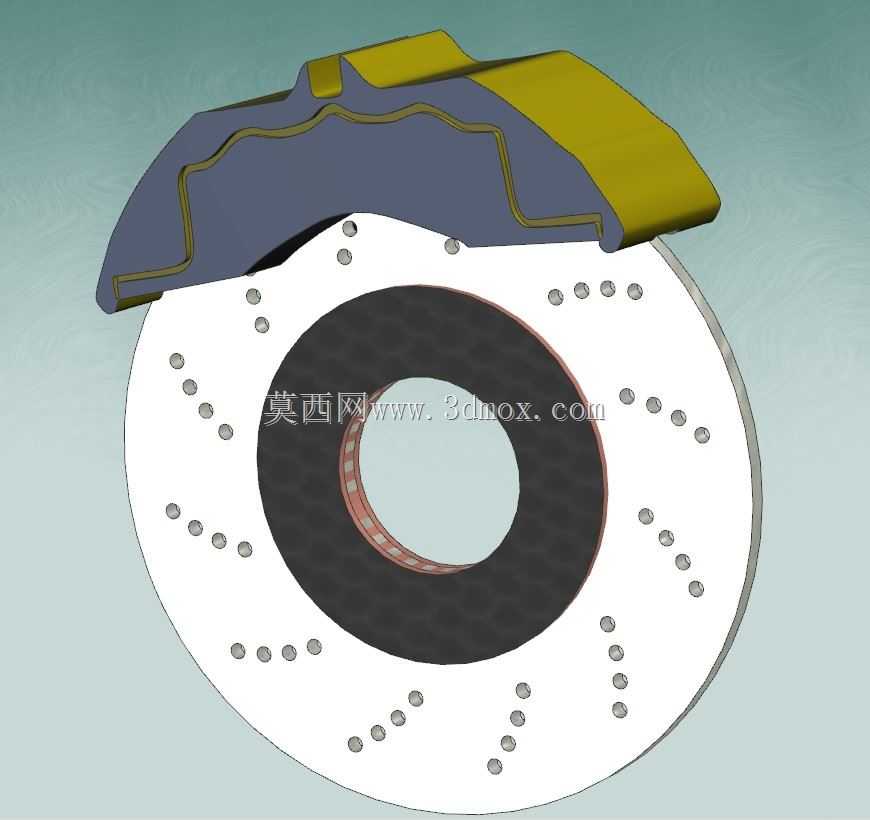

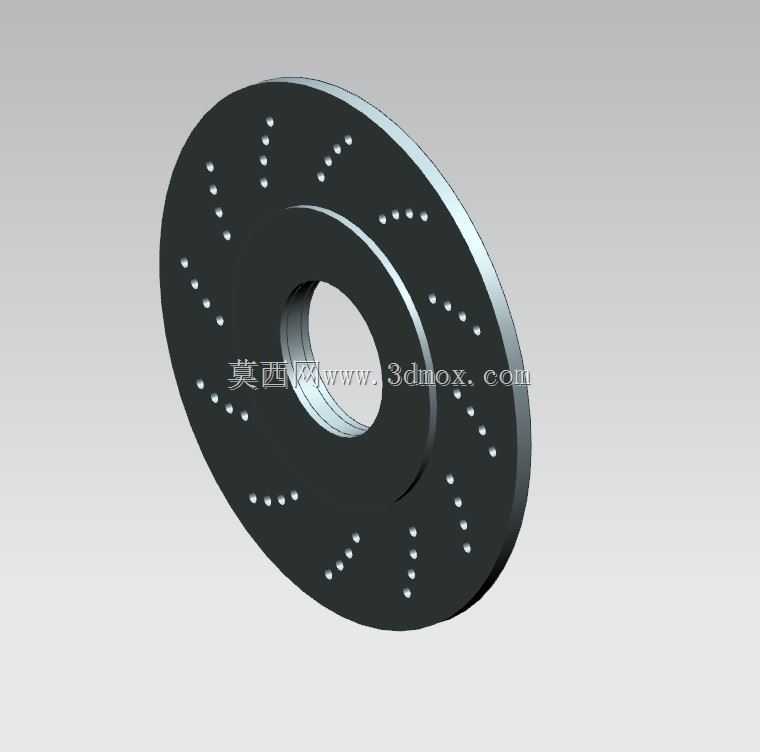

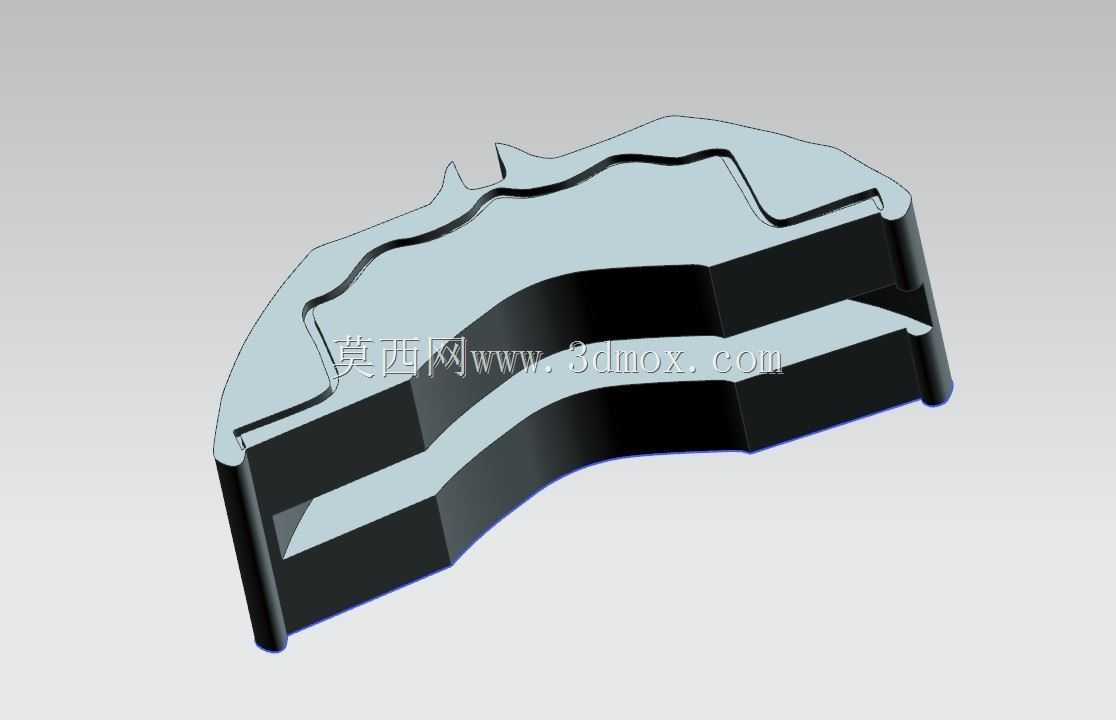

结构设计上，制动盘采用双层通风结构，两层摩擦面之间布置径向导流筋，车辆行驶时气流可从盘心位置沿导流筋向外甩出，持续带走摩擦产生的热量，避免摩擦片因高温出现摩擦系数骤降的问题；盘面分布的多组点状凹坑，一方面可以在制动过程中刮除摩擦片表面的磨屑，避免磨屑夹在摩擦副之间造成制动抖动，另一方面也能在涉水时快速排走盘面水膜，缩短涉水后的制动恢复距离。制动钳采用浮动式设计，钳体可沿导向销轴向小幅滑动，制动时内侧活塞先推动内侧摩擦片贴合盘面，随后钳体反向滑动带动外侧摩擦片压紧盘面，仅需单侧布置活塞即可实现双侧夹紧，相比固定钳结构体积更小、重量更轻，对轮辋内部的安装空间要求更低，也能减少制动液管路的布置复杂度。

从安装边界来看，制动盘中心的安装孔位需匹配轮毂轴头的花键与固定螺栓分布圆，装配后制动盘的端面跳动量需控制在0.05mm以内，避免制动时出现踏板抖动、方向盘抖动的问题；制动钳的安装支架需固定在转向节的对应凸台上，安装后需保证摩擦片与制动盘的单侧间隙在0.1-0.2mm之间，间隙过大会导致制动踏板行程过长，间隙过小则会出现拖磨问题，增加行驶阻力与异常磨损。摩擦片的背板上设置有减震消音片，能够吸收制动过程中摩擦副产生的高频振动，降低制动异响的发生概率，摩擦片边缘设置有磨损预警结构，当摩擦材料磨损到极限厚度时，预警金属片会与制动盘接触发出尖锐提示音，提醒使用者及时更换摩擦片。

设计过程中需要重点考量制动钳的刚度匹配，若钳体刚度不足，制动时会出现钳体张开量过大的问题，导致踏板脚感偏软、制动响应滞后，因此钳体的截面形状、加强筋布置都需要经过受力仿真验证，保证在最大制动液压力下的变形量处于合理区间。同时制动盘的材质选用灰铸铁材质，兼顾耐磨性与导热性，摩擦片选用无石棉复合材料，保证不同温度区间下摩擦系数的稳定性，避免低温制动效能不足、高温热衰退的问题。在实际三维建模过程中，需要预留出制动盘的热膨胀间隙，避免连续制动后盘体受热膨胀出现卡滞问题，同时要校核转向时制动钳与轮辋、悬架摆臂、转向拉杆的运动间隙，保证全转向行程下无运动干涉。该结构的维护便利性也在设计中做了考量，更换摩擦片时仅需拆下导向销即可抬起钳体，无需整体拆卸制动钳与油管，大幅降低后期维护的工时成本。
