GGT08系列重型钢丝绳隔振缓冲构件

在车载精密仪器舱、舰载电子设备机架、重型工业泵组基座、轨道交通车载设备安装、高冲击工况下的精密测控单元固定场景中，振动与冲击载荷的传递一直是影响设备运行精度、使用寿命的核心问题，这类钢丝绳隔振构件正是针对多向复合隔振需求开发的核心承载隔振元件。区别于传统橡胶隔振垫易老化、耐温范围窄、抗大变形能力不足的缺陷，该类构件采用多股不锈钢钢丝绳螺旋缠绕穿接于上下金属安装板的结构形式，可同时实现三个平动方向、三个转动方向的全维度隔振缓冲，在承受大冲击载荷时能通过钢丝绳之间的干摩擦耗散大量冲击能量，且金属材质本身可适应-40℃到120℃的宽温域工作环境，耐油污、耐盐雾、抗老化性能远优于非金属隔振元件，无需定期维护更换，适配户外、舰载、工业恶劣车间等复杂工况。

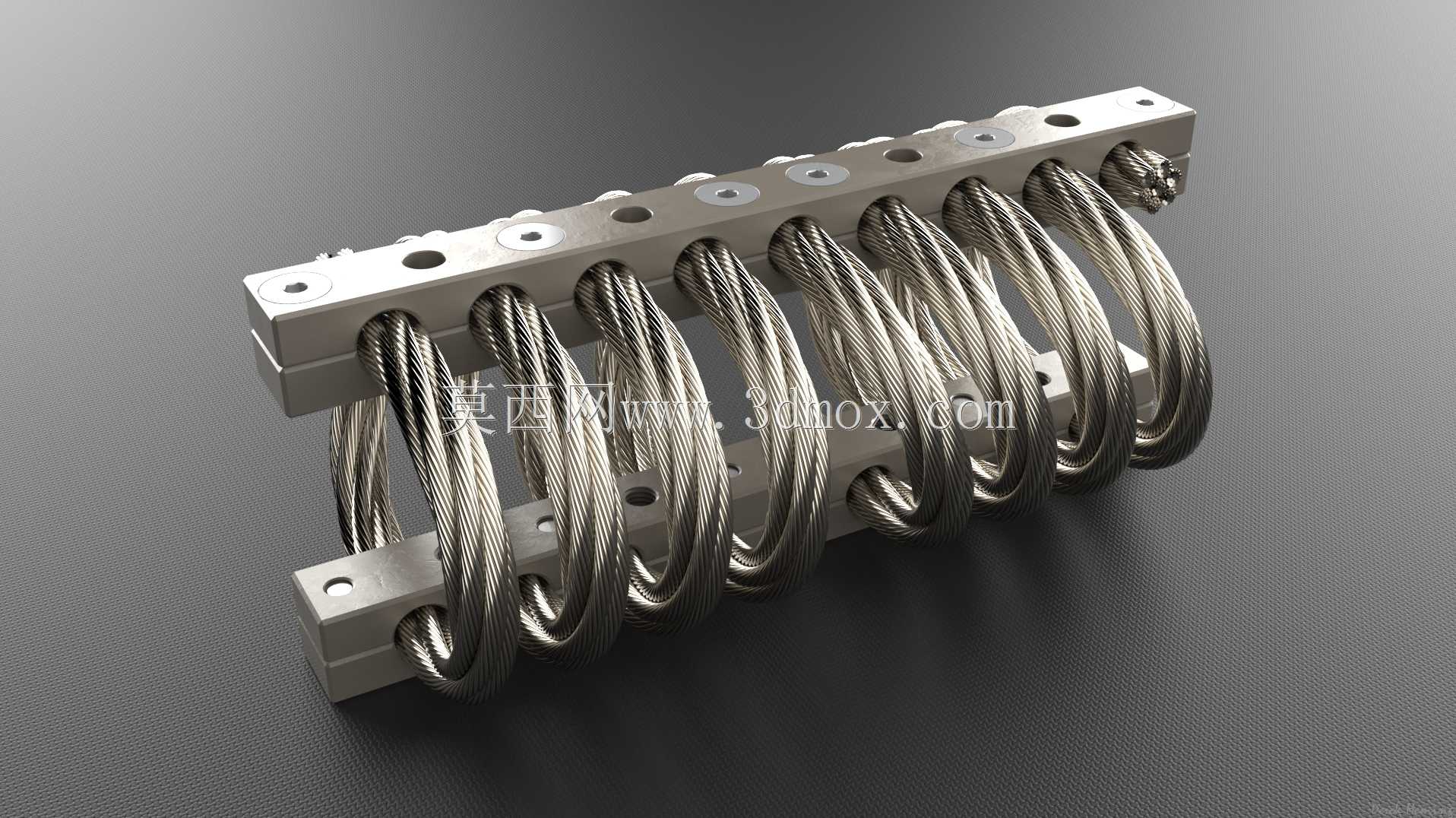

从结构设计逻辑来看，上下两块平行的金属安装板采用整块铝合金或不锈钢铣削加工成型，安装板上按等间距加工通孔用于穿接固定钢丝绳绳段，每段钢丝绳弯折成螺旋弧形后两端铆接固定在上下安装板的对应孔位，多组钢丝绳沿安装板长度方向并排排布，形成均匀的弹性支撑阵列。安装板上预留的沉头安装孔可直接通过M10规格螺栓与上部被隔振设备、下部安装基座实现刚性连接，安装时无需额外定制转接支架，适配标准工业安装接口。该规格构件总高度为109毫米，所用钢丝绳直径为16毫米，安装板长度方向可根据承载需求调整钢丝绳排布数量，单组构件可承载数百公斤的静载荷，在10Hz以上的振动频段可实现85%以上的振动隔离率，在承受15g以上的冲击加速度时可通过自身大变形将传递到设备端的冲击载荷衰减到1g以内，避免精密设备内部元器件受冲击损坏。

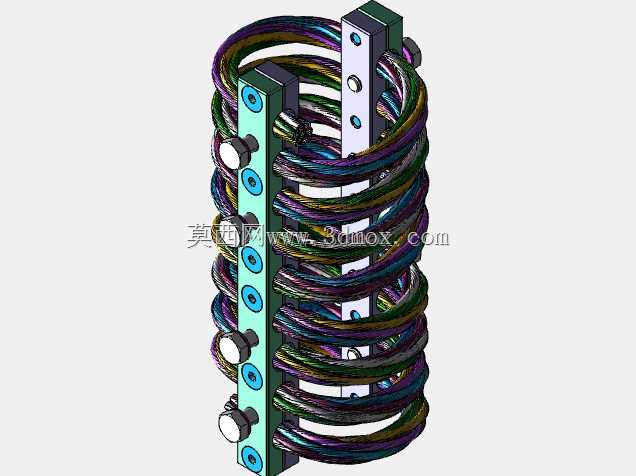

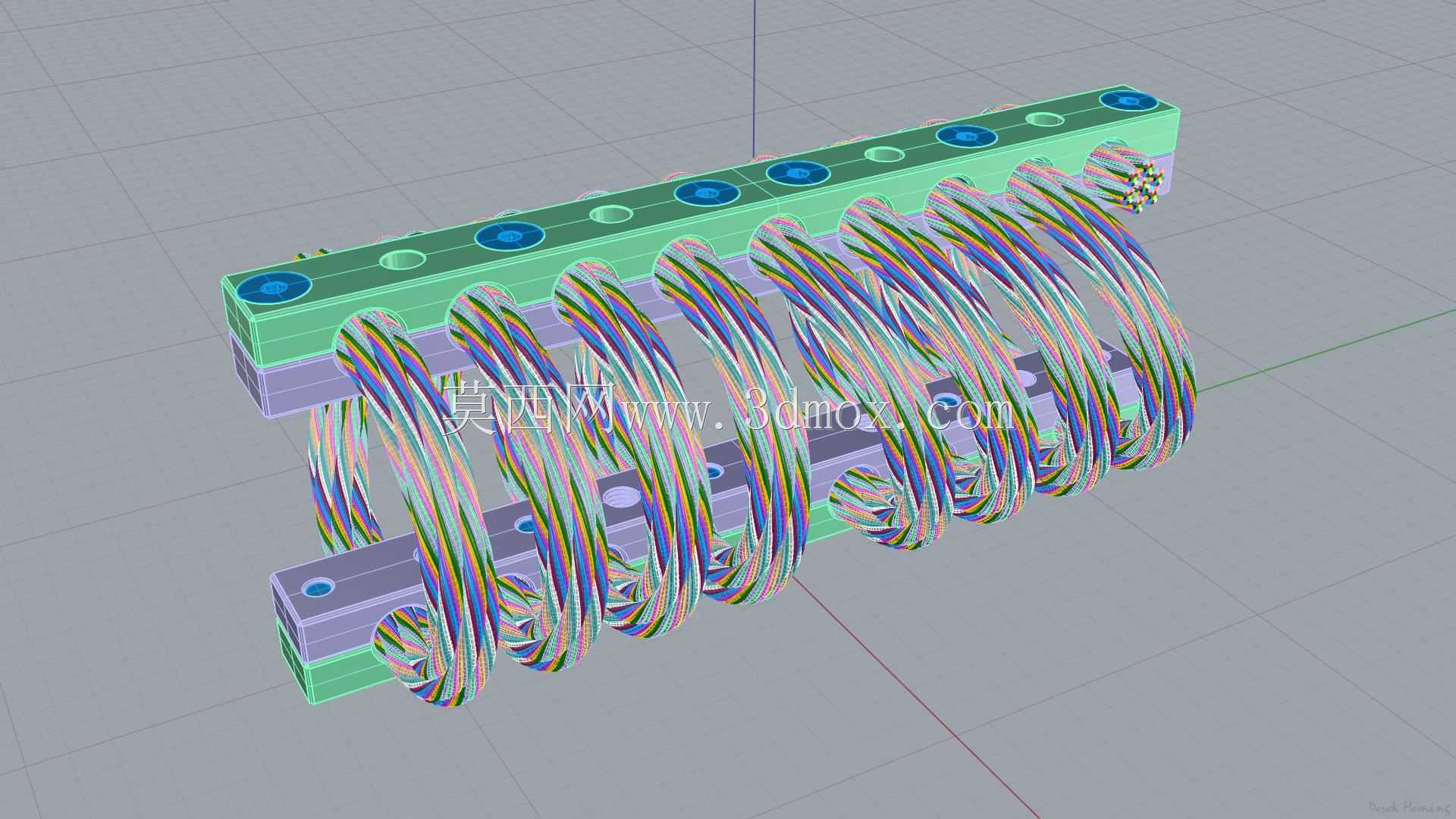

在实际选型应用中，这类隔振构件通常根据被隔振设备的总重量、重心分布、外界激励频率范围、冲击载荷量级来确定安装数量与排布方式，一般在设备底部四个角点对称布置四组，若设备重量较大或重心偏移则可增加布置数量并调整各安装点的承载匹配度。不同于传统螺旋弹簧隔振器存在共振放大、阻尼不足的问题，钢丝绳之间的干摩擦可提供足够的阻尼比，有效抑制设备启停过程中经过共振区时的振幅放大，同时不会像橡胶隔振器那样在长期受压后出现蠕变沉降，长期使用过程中设备安装高度保持稳定，无需定期调整安装间隙。在三维建模过程中，需要准确还原每段钢丝绳的螺旋缠绕曲率、安装板的孔位间距、沉头孔的深度与角度，确保模型导入装配环境后可直接进行安装干涉检查，模拟不同载荷下的变形量，为设备整体隔振系统设计提供准确的装配参考。建模时钢丝绳部分可采用螺旋扫描特征生成单股绳体后按排布规律阵列，安装板部分采用拉伸切除特征完成孔位与外形加工，所有安装接口尺寸严格按照实际产品参数绘制，保证虚拟装配与实际安装的一致性，避免现场安装时出现孔位错位、间隙不足的问题。
