四轴车削加工用转向凸轮结构件

　　在多轴车铣复合加工的CAM模拟环节中，这类转向凸轮结构件是验证四轴联动刀路准确性的核心参照件，其结构形态直接对应阀组集成块内部流道转向加工的典型工况，很多车间在做四轴设备工艺验证时，都会优先用这类结构件做试切前的仿真校验，避免实际加工中出现撞刀、过切或者轴联动超程的问题。从实际应用场景来看，这类结构件并非直接作为终端产品装配使用，而是作为CAM加工仿真的工艺载体，还原阀块类零件上多道平行密封槽、阶梯转向面的加工特征，四轴转台带动工件回转时，刀具需要沿着轴向依次完成多道槽面的铣削、侧壁光整，整个加工过程的刀轴矢量变化、进给速率匹配，都可以通过这个模型的仿真过程完成前置验证，减少实际上机调试的材料损耗与工时浪费。

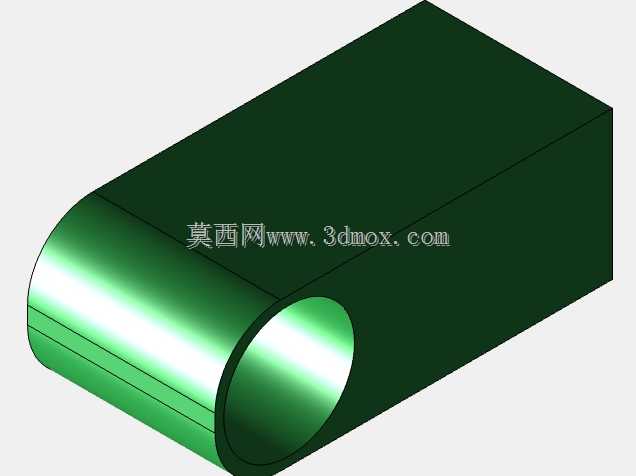

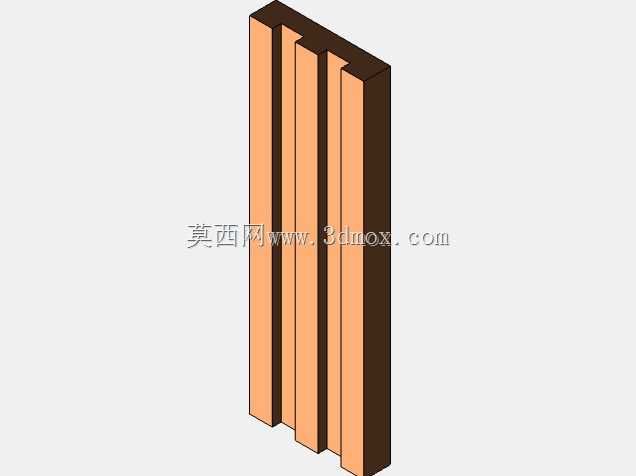

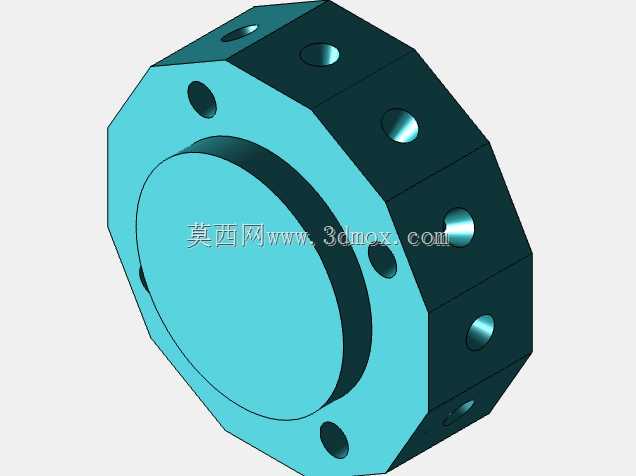

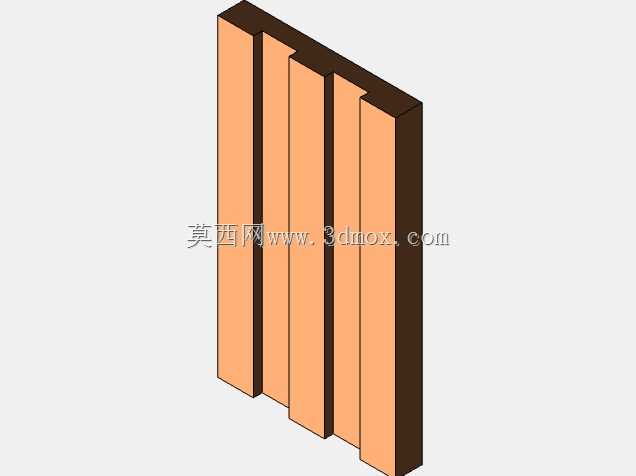

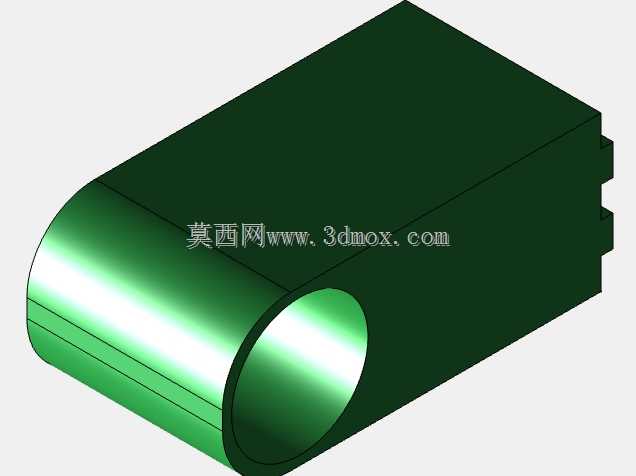

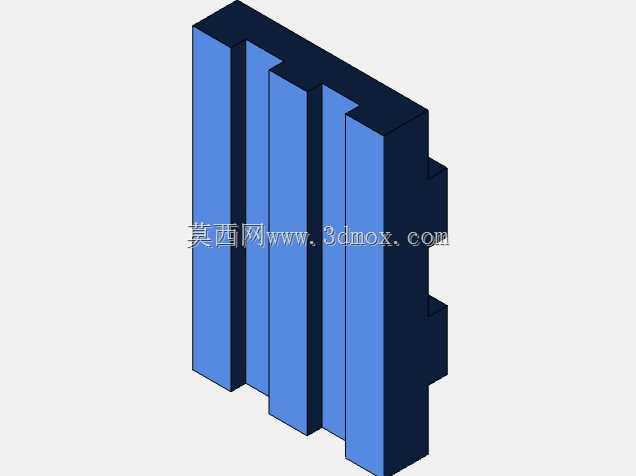

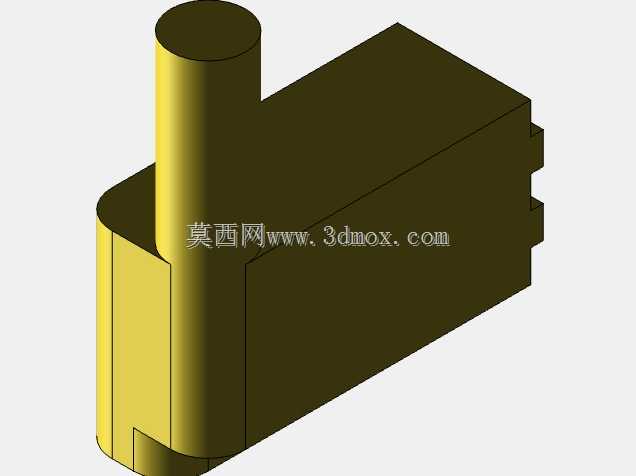

　　从功能特性上看，该结构件的主体为长方体基座，一侧延伸出四道平行的条状凸台，凸台之间的槽宽尺寸保持严格一致，凸台端部做了阶梯式的收边设计，对应实际阀块零件上安装密封胶条的卡槽结构，基座背部为平整的安装基准面，可直接通过压板固定在四轴转台的桥板上，不需要额外设计定制夹具，适配市面上多数卧式四轴加工中心的装夹边界。设计思路上，建模时优先保证各凸台的平行度公差在仿真环境下可被准确识别，凸台与基座的衔接处做了微小的倒角过渡，还原实际加工中刀具圆角留下的工艺特征，避免仿真时出现特征识别错误导致的刀路计算偏差；凸台的高度差经过精确设定，刚好匹配四轴加工时刀具的悬伸长度范围，不会出现刀具长度不足或者过长引发的刚性问题，同时各槽的深度设置也对应了实际阀块零件上密封槽的通用深度参数，让仿真得出的切削参数可以直接迁移到实际阀块加工中。

　　关于外形尺寸与安装边界，该结构件的整体长宽高比例适配常规170mm规格四轴转台的装夹行程，基座厚度预留了足够的压板压紧位置，装夹时不会与转台的尾座顶尖产生干涉，凸台的伸出长度控制在刀具有效切削刃长范围内，仿真过程中可以完整模拟从粗加工开粗、半精加工留余量到精加工光整侧壁的全工序刀路，包括四轴回转时的角度分度、刀具侧刃切削的进给参数设置，都能在这个模型上完成验证。

　　在实际工艺调试中，很多工艺人员会用这类特征集中的结构件做四轴后处理的校验，检查后处理输出的NC代码是否存在A轴角度超程、直线插补与回转插补衔接错误的问题，相比直接用复杂的整体阀块做仿真，这个模型的特征更聚焦于转向槽类结构的加工，能快速定位后处理或者刀路设置中的问题，大幅缩短新工艺的调试周期。另外，该结构件的凸台侧壁与基座底面的垂直度设置，也对应了实际阀块零件密封面的形位公差要求，仿真过程中可以验证精加工时的让刀量补偿参数，确保实际加工出的槽壁垂直度满足密封件的装配要求，避免出现密封槽倾斜导致的漏油、泄压问题。
