车载厢体侧部滑出扩展舱结构设计

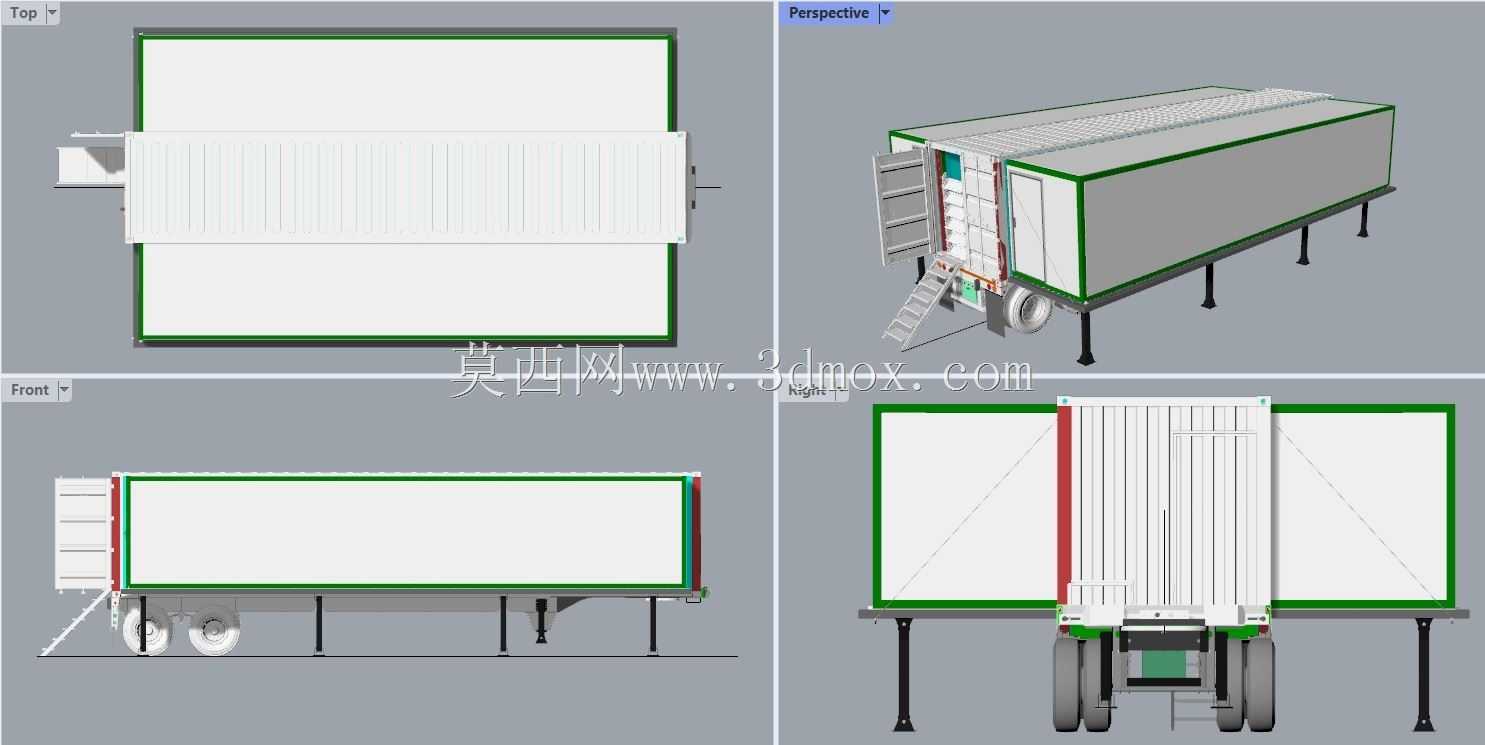

　　这套滑出结构主要面向特种厢式运载装备、移动作业方舱的空间扩展需求，在野外作业、应急保障、移动旅居等场景中，固定尺寸的厢体内部空间往往难以满足多人员作业、设备分区摆放的需求，侧滑式扩展结构可以在不改变车辆行驶状态外廓尺寸的前提下，驻车后快速拓展内部可用容积，解决运输合规性与驻留使用空间的矛盾。从结构布局来看，整套滑出系统采用嵌套式设计，滑出段与主厢体通过两侧的导向承重组件配合，滑出行程可覆盖主厢体宽度的60%以上，滑出后扩展区域与主舱地面保持齐平，不存在台阶高差，方便人员通行与重型设备推移。

　　导向组件采用上下限位的滑动配合形式，既承担滑出段的垂直载荷，也限制滑出过程中的横向摆动，避免出现卡滞或结构变形，滑出段的外端面集成了可收放的支撑支腿，当滑出段完全伸出后，支腿落地承载，抵消人员活动、设备放置带来的端部载荷，避免悬臂结构长期受力出现变形。设计过程中优先考虑了运动干涉问题，滑出段的外轮廓与主厢体的开口尺寸预留了均匀的密封间隙，滑出全程不会与主厢体的门框、侧边加强筋、尾部走线管组发生剐蹭，密封间隙内可填充耐候橡胶密封条，收回状态下可实现防雨、防尘的密封效果，满足户外复杂环境下的使用要求。

　　滑出段的侧壁采用与主厢体一致的夹芯板结构，边框采用铝合金型材折弯焊接成型，在保证结构刚度的前提下尽可能降低自重，减少滑动驱动的负载，同时降低整车整备质量。从安装边界来看，整套滑出结构的主框架可直接与标准集装箱、定制方舱的底部主承重梁连接，不需要对原有厢体的主承重结构做大规模切割改造，安装时仅需要在厢体侧部对应位置开出与滑出段匹配的开口，将滑动导轨组件固定在厢体底部的横梁上，再将滑出段吊装与导轨滑块连接即可完成主体装配，后续可根据使用需求选配手动推拉驱动或者电动、液压驱动组件，手动驱动模式下配置锁止机构，在完全收回、完全伸出两个位置都可以实现机械锁止，避免行驶过程中滑出段意外窜动，电动驱动模式下可配置位置传感器，实现滑出过程的一键启停与到位自动锁止。

　　滑出段的顶部设置有与主厢体衔接的防雨檐结构，滑出状态下防雨檐可覆盖两者的拼接缝隙，避免雨水顺着缝隙流入舱内，底部设置有导流槽，可将拼接处的冷凝水、渗入的雨水导排到厢体外部，不会流到舱内地面。在实际使用场景中，这类滑出结构可根据需求在滑出段内部布置床铺、操作台、储物格或者专用设备机架，收回状态下所有内置设施都随滑出段收纳进主厢体内部，不会超出车辆外廓，满足道路行驶的尺寸法规要求，驻车后仅需数分钟即可完成滑出扩展，将内部使用空间提升近一倍，相比传统的顶升式、翻板式扩展结构，侧滑式扩展的地面平整度更好，空间利用率更高，结构可靠性更强，长期使用也不容易出现密封失效、结构变形的问题。结构设计时对受力点做了针对性加强，滑出段与滑块连接的位置预埋了加厚的钢板衬套，将集中载荷分散到整个滑出段的边框上，避免局部应力集中导致的型材开裂，导轨的固定位置同样对应主厢体的底部横梁，不会将载荷直接作用在厢体的蒙皮或者夹芯板上，保证长期重载使用下的结构稳定性。
