油库站场顶部装卸作业臂结构设计

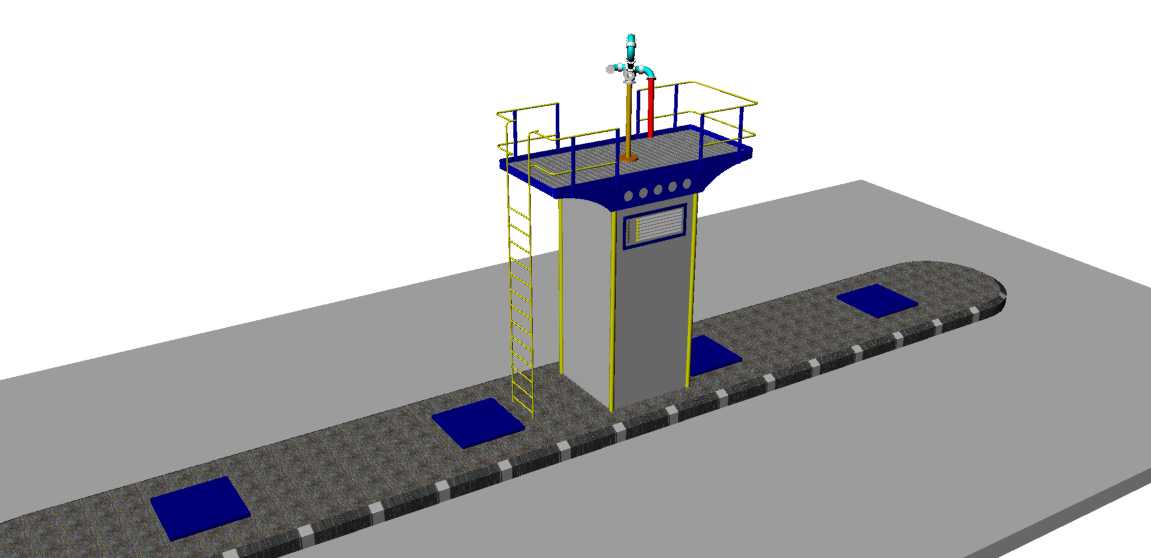

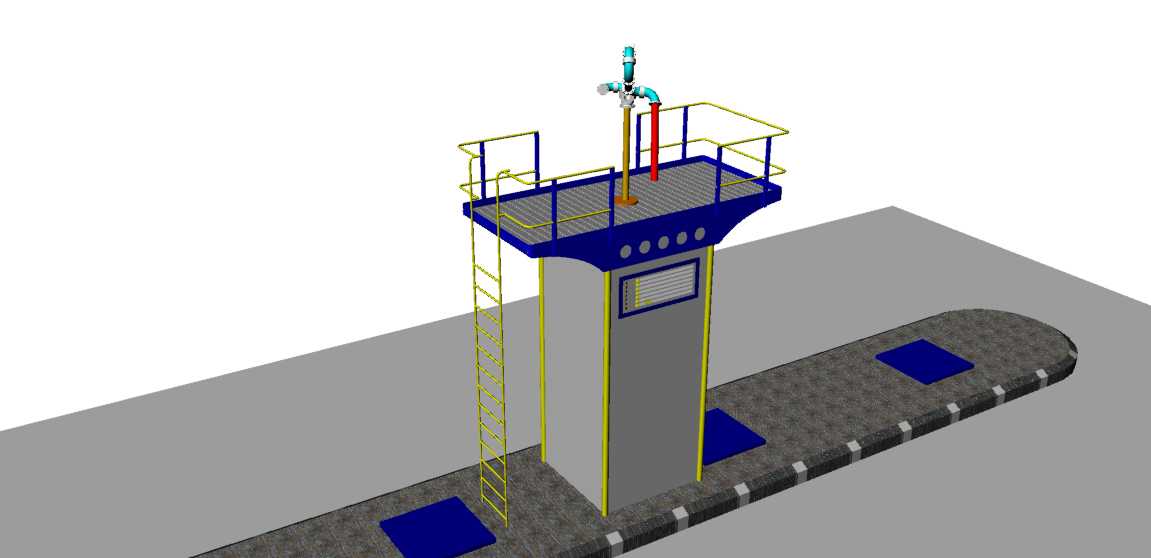

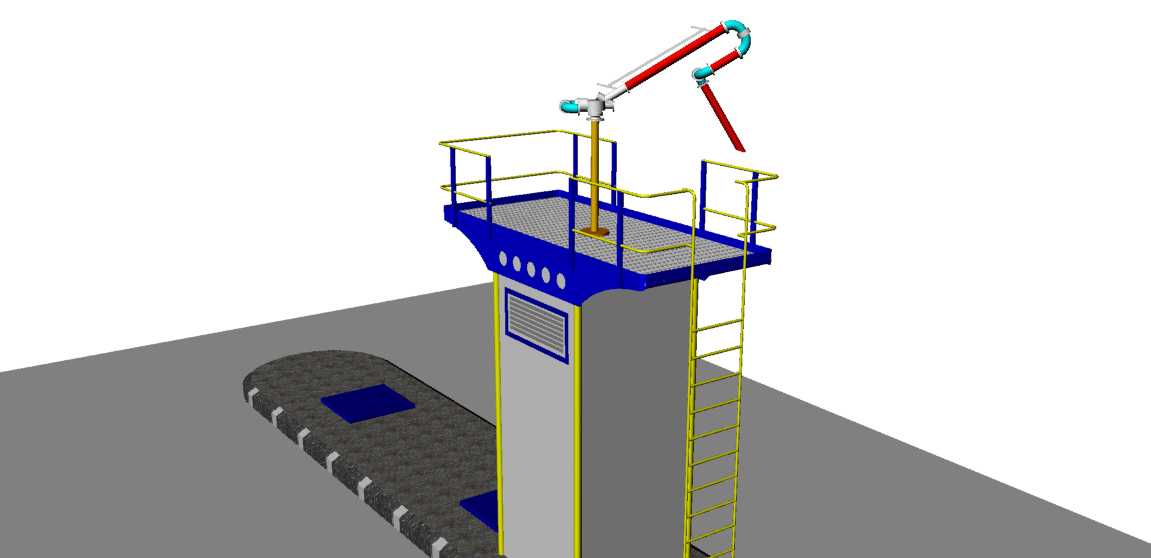

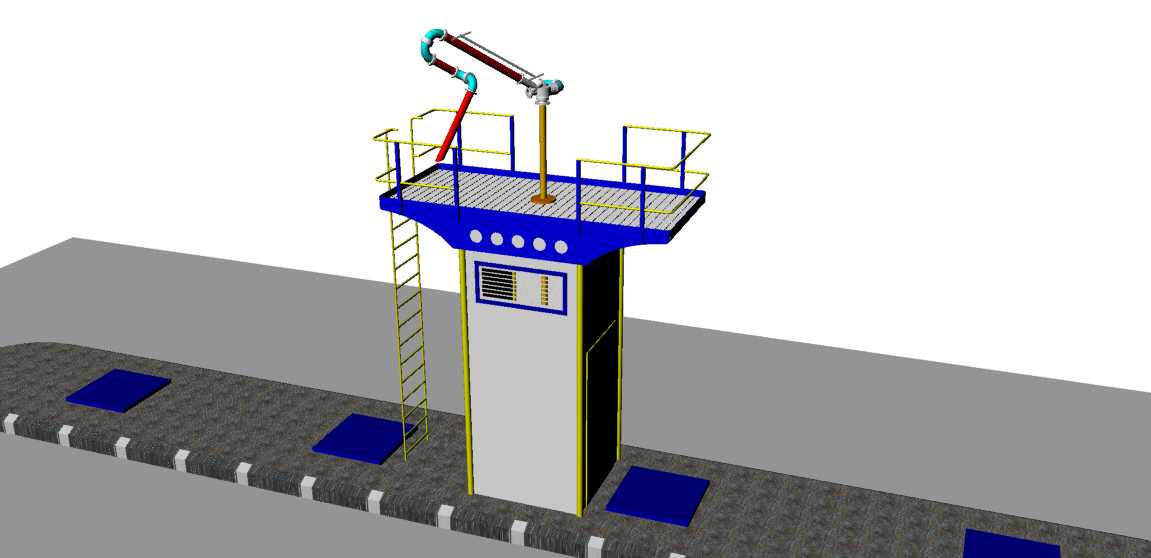

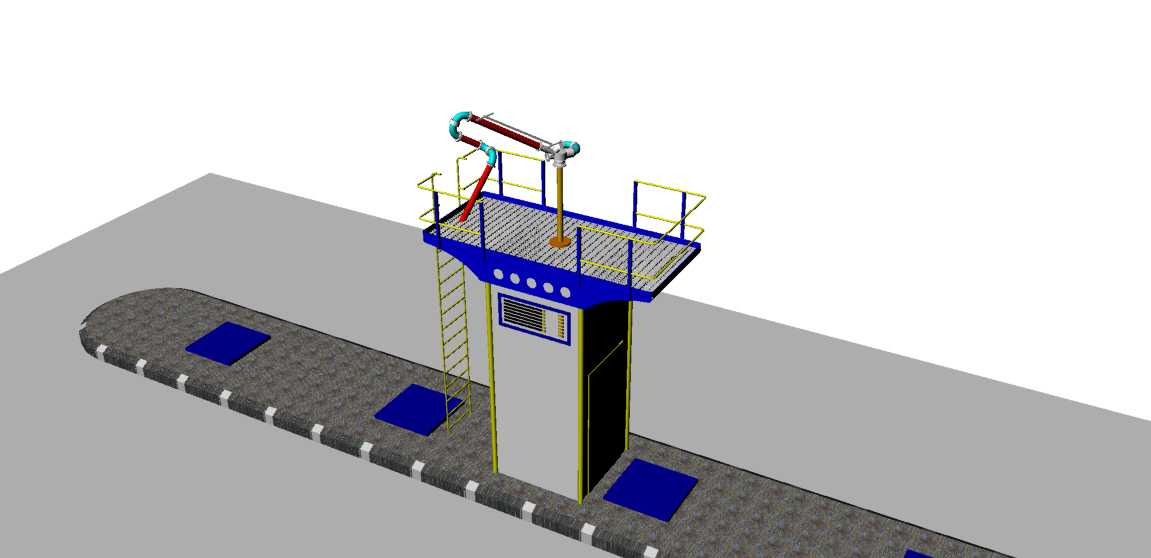

　　这套顶部装卸作业臂的三维结构，是针对公路发油台、铁路罐车顶部灌装场景做的落地化设计，日常主要用于成品油、轻质化工介质的敞开式顶部灌装作业，适配罐车人孔开盖后的对位灌装需求，能覆盖罐车停靠后的横向、纵向对位偏差，避免硬管对接时的错位应力问题。从结构布局来看，整套设备依托立式发油台架搭建，台架顶部设置带安全护栏的操作平台，平台侧面配置直爬梯，爬梯踏步做防滑处理，护栏高度符合站场操作的安全防护要求，平台边缘预留的操作空间足够操作人员完成对位、开盖、插管的全套作业流程，不会出现操作空间局促的问题。操作臂主体采用多段铰接旋转结构，内圈为介质流通的密封管路，外圈配置支撑受力的回转关节，每个回转关节都设置了限位结构，避免臂架旋转超出作业范围碰撞周边设备，臂架末端配置垂向的插管段，插管长度适配常见罐车的人孔深度，插入后能将介质导流至罐底附近，减少灌装过程中的介质飞溅与挥发损耗。臂架上还配套设置了导静电的跨接结构，从臂架根部到末端插管全程导通，作业时可将静电导入站场接地网，规避易燃易爆介质作业场景下的静电风险。

　　台架主体采用方管焊接的框架结构，立柱底部设置预埋安装的法兰底板，安装时需要匹配站场的预埋地脚螺栓位置，底板与基础之间加装减震垫，减少车辆通行震动对臂架回转精度的影响；台架侧面预留了介质管路的接口位置，可对接站场的供油管线，接口处设置了法兰连接面，方便后期拆装维护。台架平台上的踏板采用花纹钢板铺设，踏板下方预留排水缝隙，避免雨天平台积水打滑，平台上的几个圆形开孔是配套油气回收管路、控制线缆的走线路径，所有开孔边缘都做了翻边处理，避免线缆磨损。

　　从安装边界来看，整套设备的安装占地范围控制在3米见方以内，台架高度根据常见罐车的顶部高度设置，臂架完全展开后的作业覆盖半径可满足罐车停靠时±1.2米的对位偏差，不需要司机反复挪车对位，能提升单车位的灌装作业效率。设计过程中针对臂架的平衡做了配重优化，臂架侧面的红色杆件是平衡弹簧缸的安装位，可根据臂架的实际伸展长度调整弹簧预紧力，让操作人员在推拉臂架对位时只需要很小的操作力，降低长时间作业的劳动强度。臂架的回转关节采用耐磨衬套配合密封件的结构，既保证回转过程的顺畅度，又能避免介质从关节位置渗漏，衬套选用自润滑材质，日常运维不需要频繁加注润滑脂，适配油库户外露天的作业环境。

　　台架侧面还预留了急停按钮、操作指示牌的安装位，可根据站场的实际需求配套加装防溢油探头、静电接地夹的连锁接口，当检测到罐车液位超限或者静电接地不良时，可自动切断管路阀门，停止灌装作业。这套结构在建模时完全按照实际加工的公差要求做了配合间隙预留，所有焊接位置都标注了焊脚高度要求，回转部件的装配顺序也做了层级拆分，方便加工单位拆解图纸做生产下料，也方便站场运维人员理解设备结构，后期更换易损件时可以快速拆解更换，不需要整体吊装拆卸臂架。
