双层铝制户外便携拆装式遮蔽篷房结构

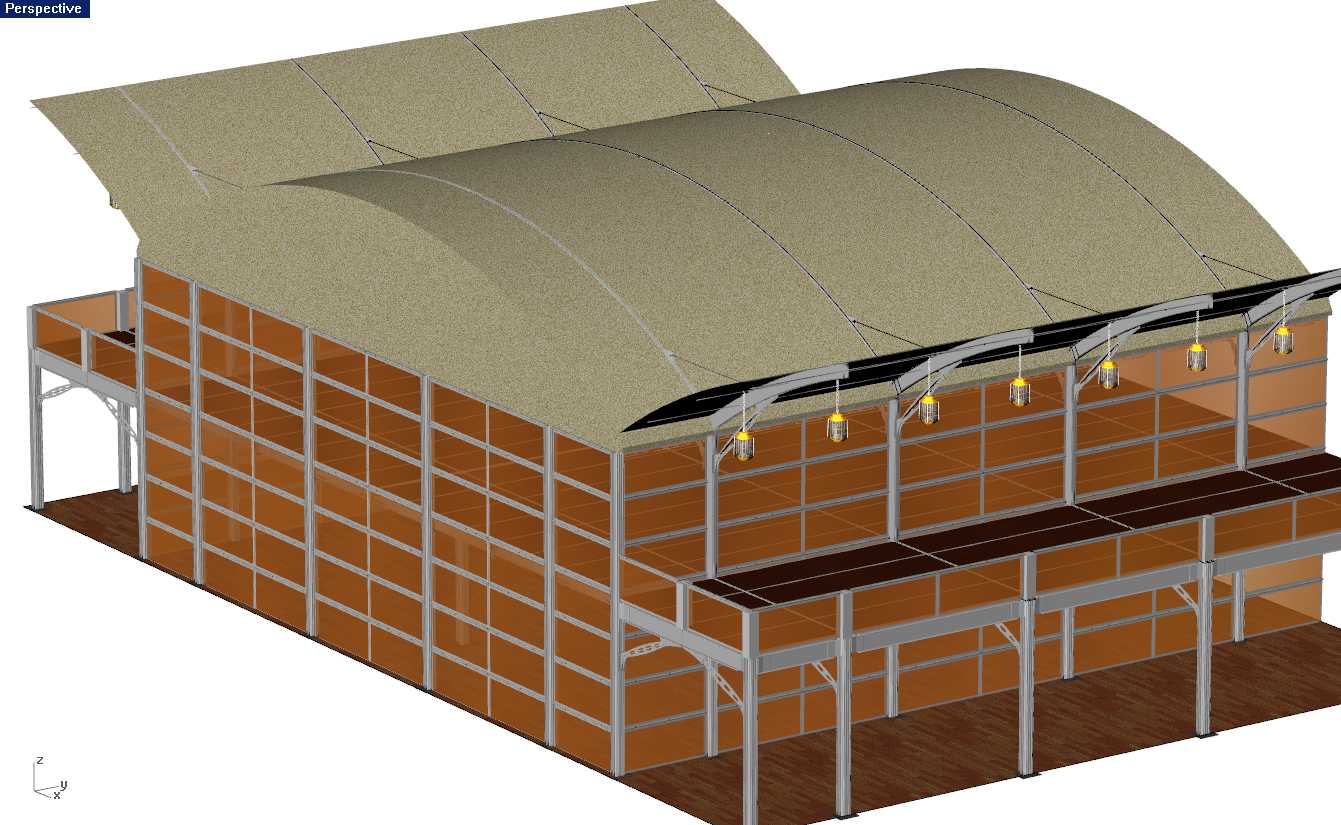

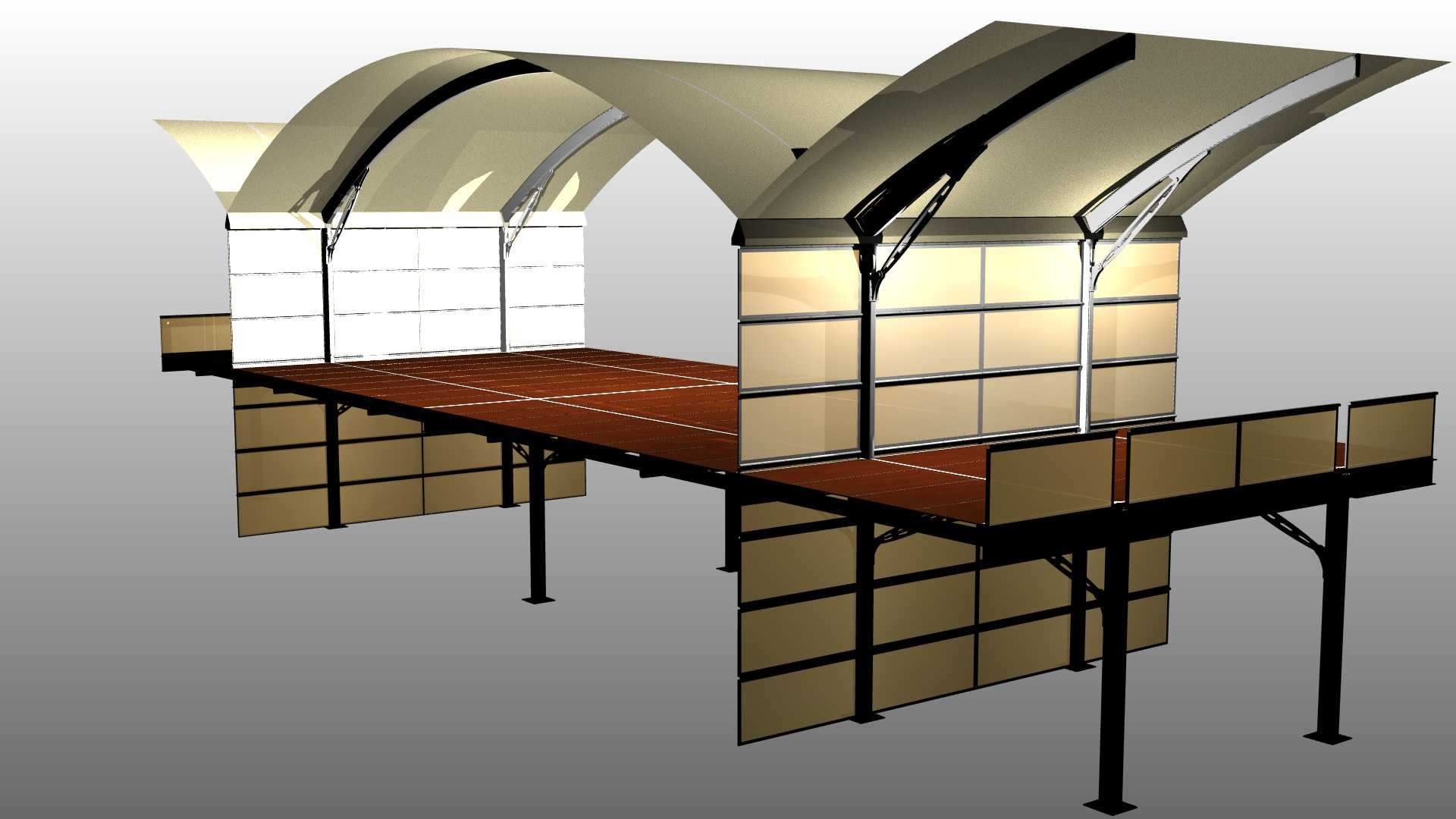

　　这套双层铝制遮蔽结构的设计初衷，是适配干旱炎热区域的户外临时驻留需求，尤其是中东滨海区域强日照、偶发短时阵风的使用场景，整体结构完全采用铝合金型材作为主受力框架，搭配张拉式膜材作为顶篷遮蔽层，侧部采用半透光夹芯板材作为围护，既能够阻隔正午时段的强直射紫外线，也能通过侧部板材的漫透射特性，让篷内空间获得充足的自然采光，避免完全封闭带来的压抑感。

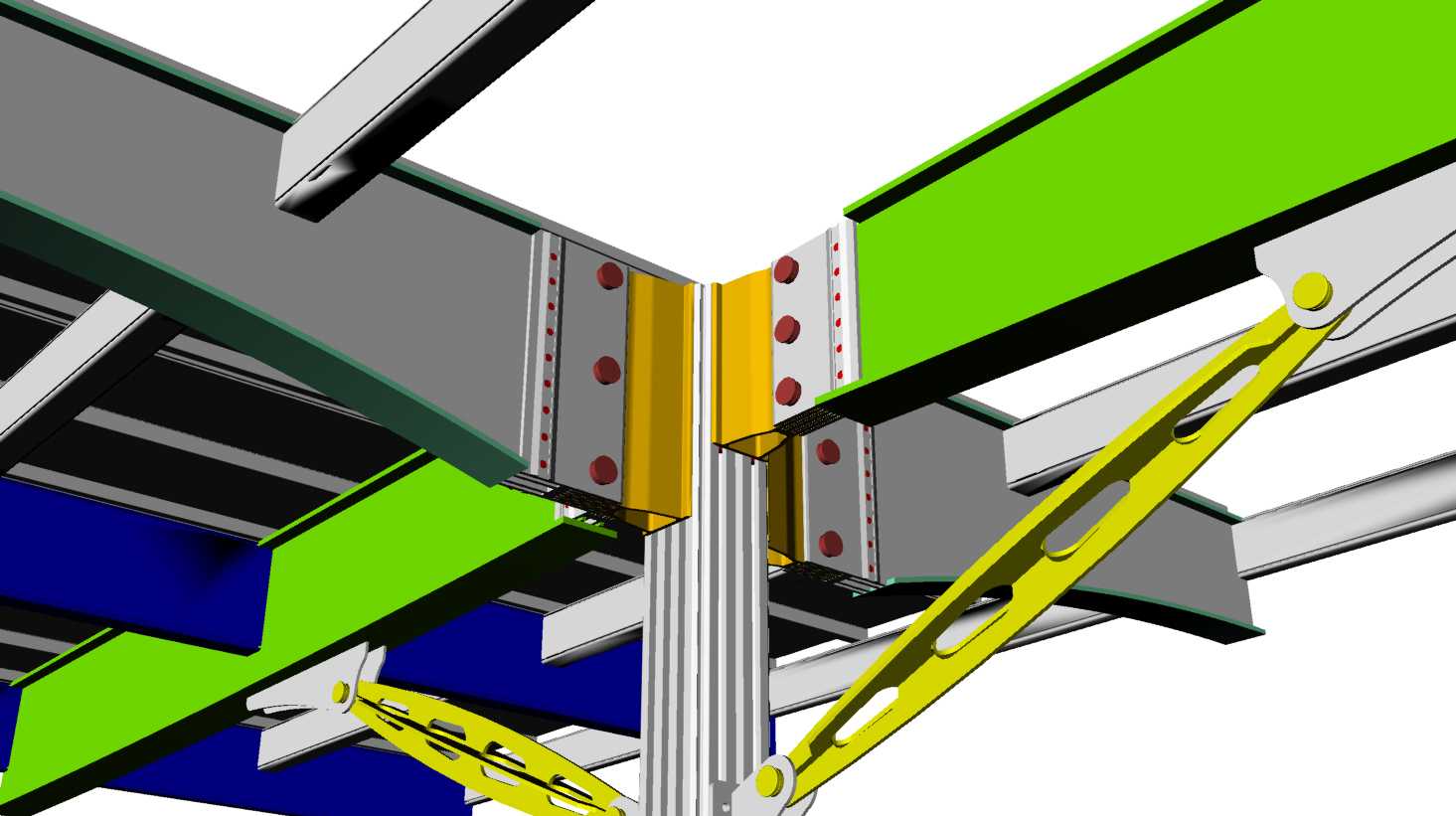

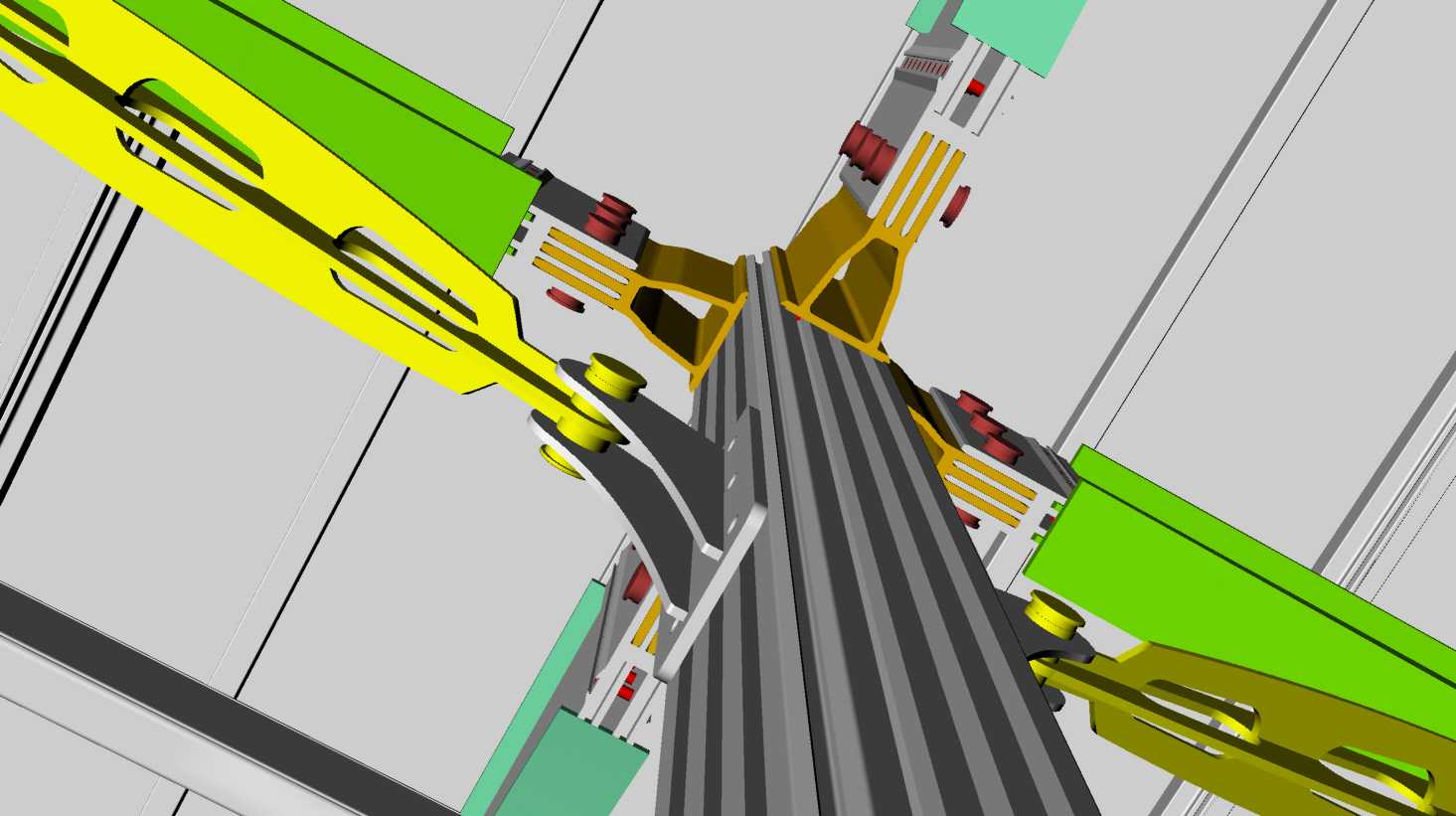

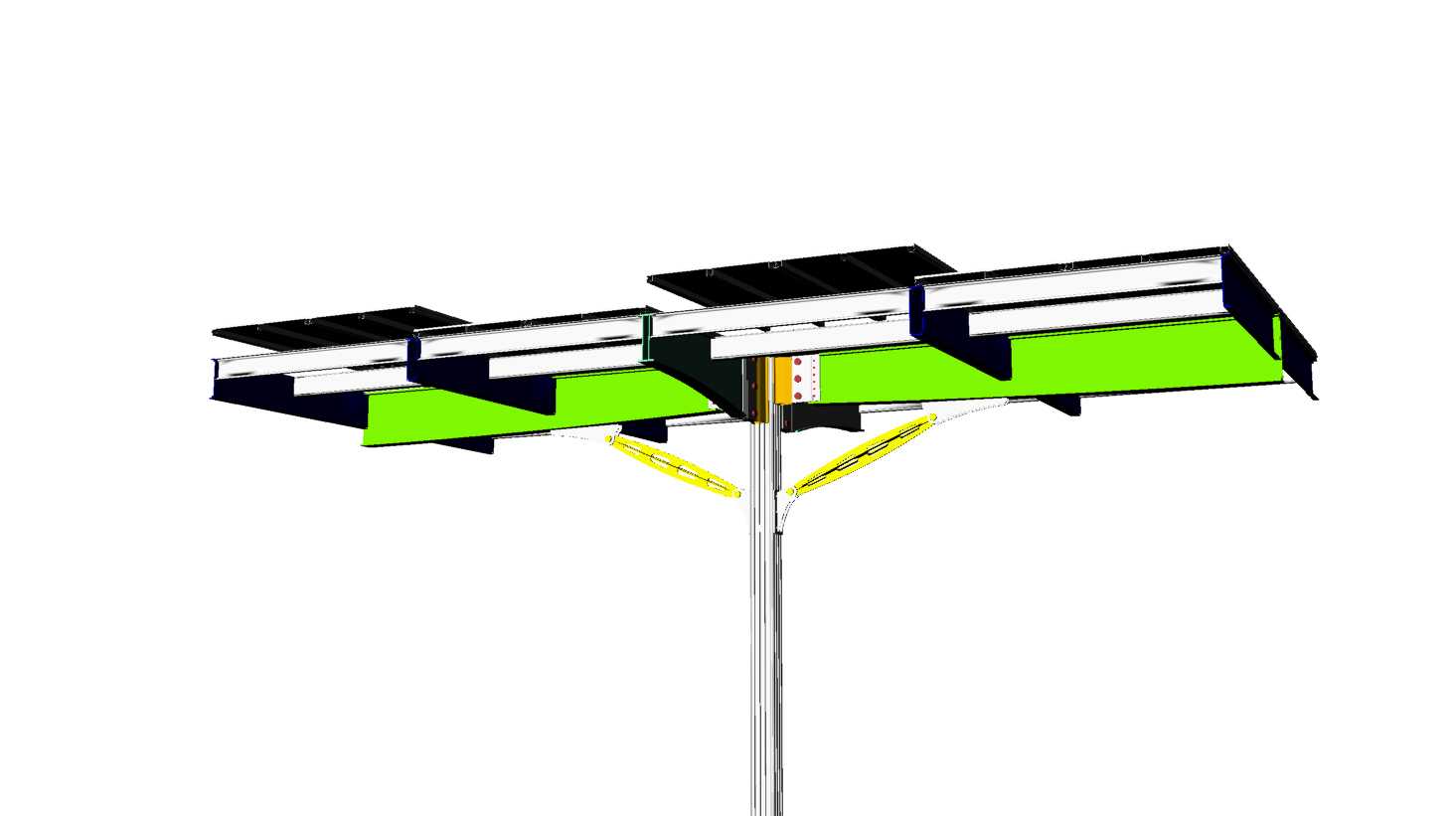

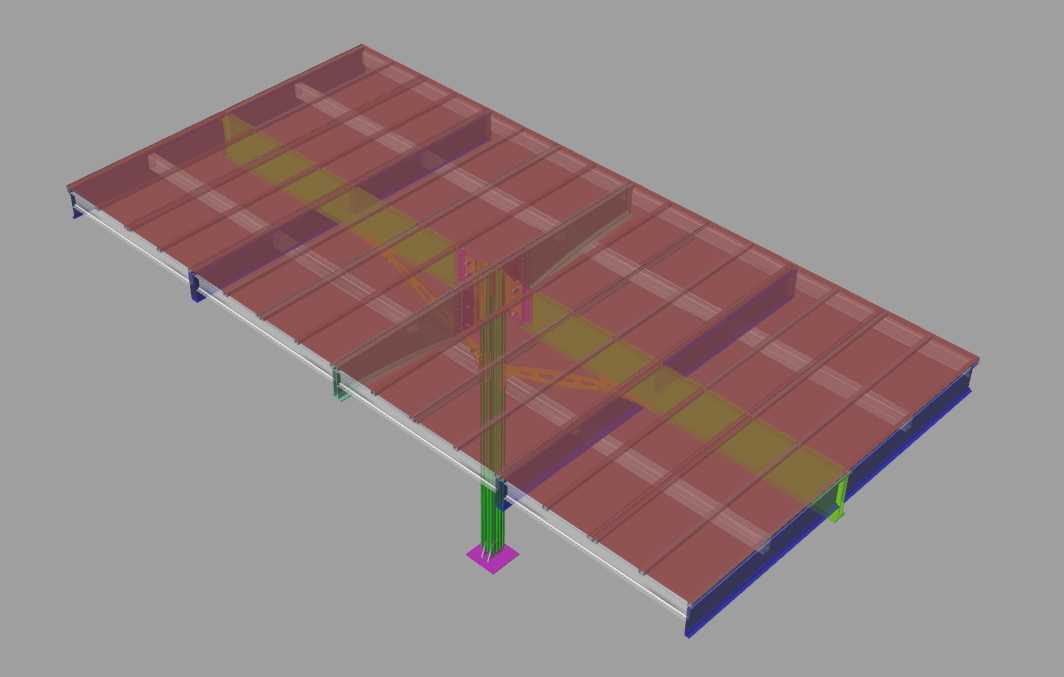

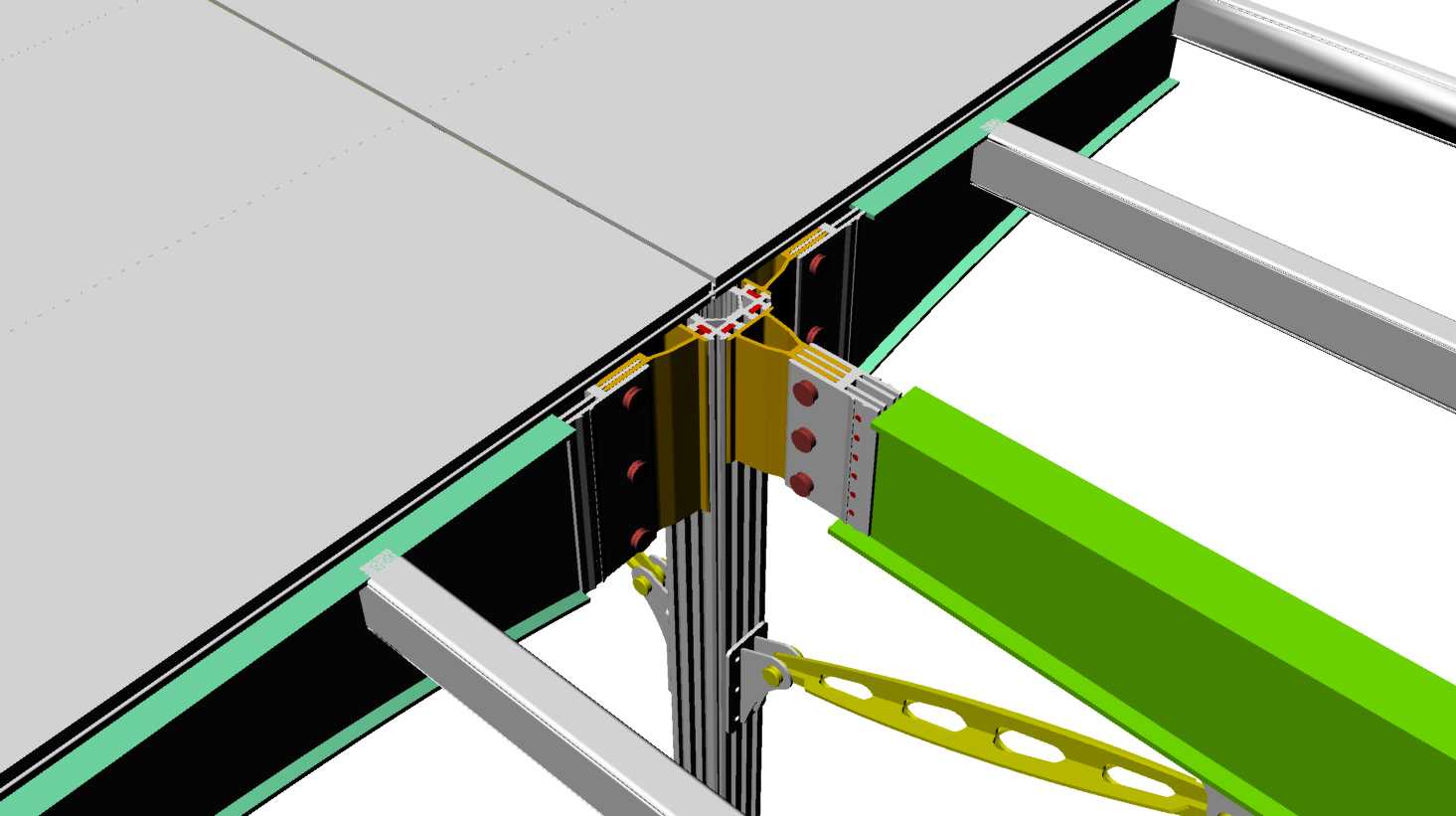

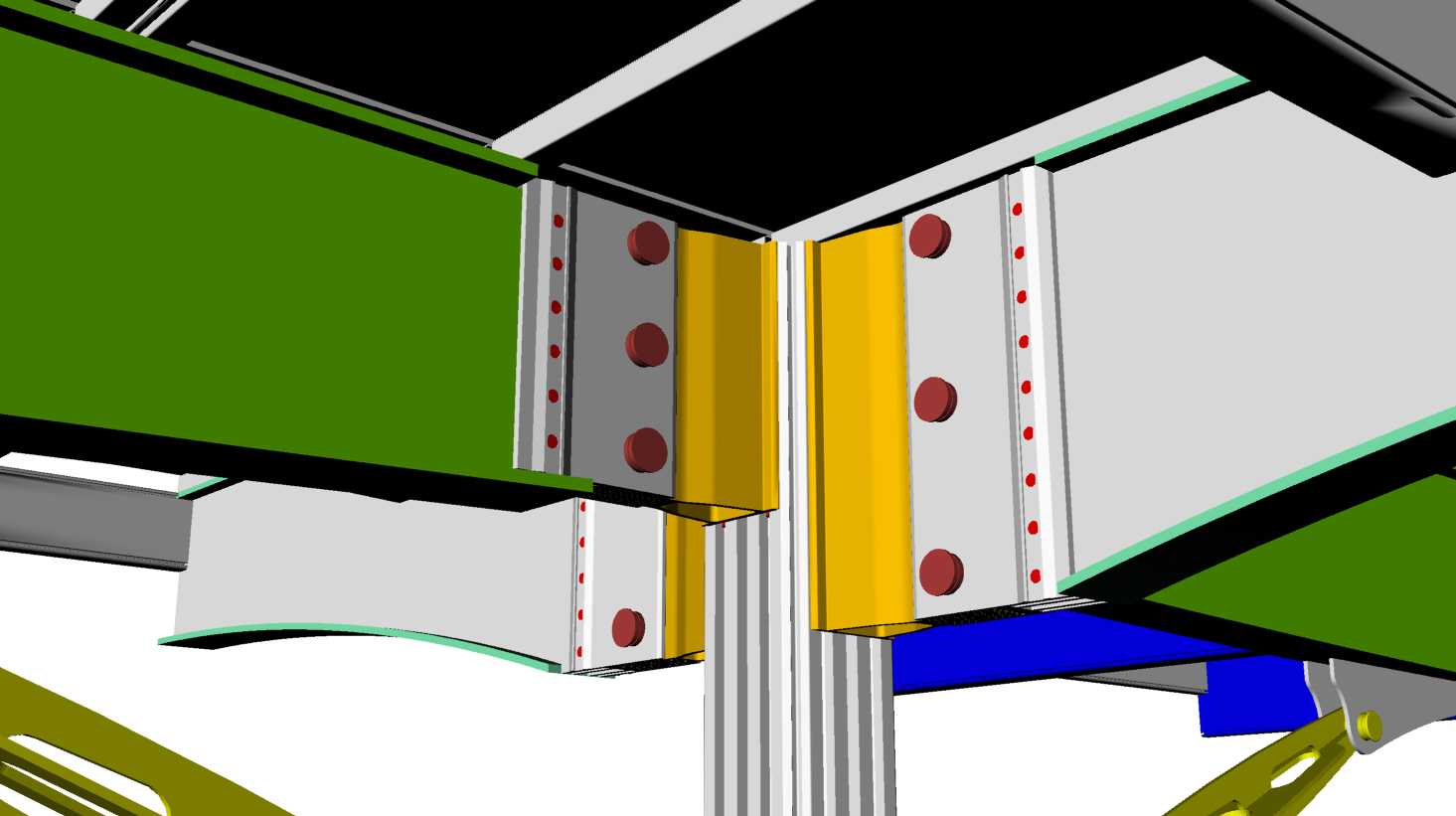

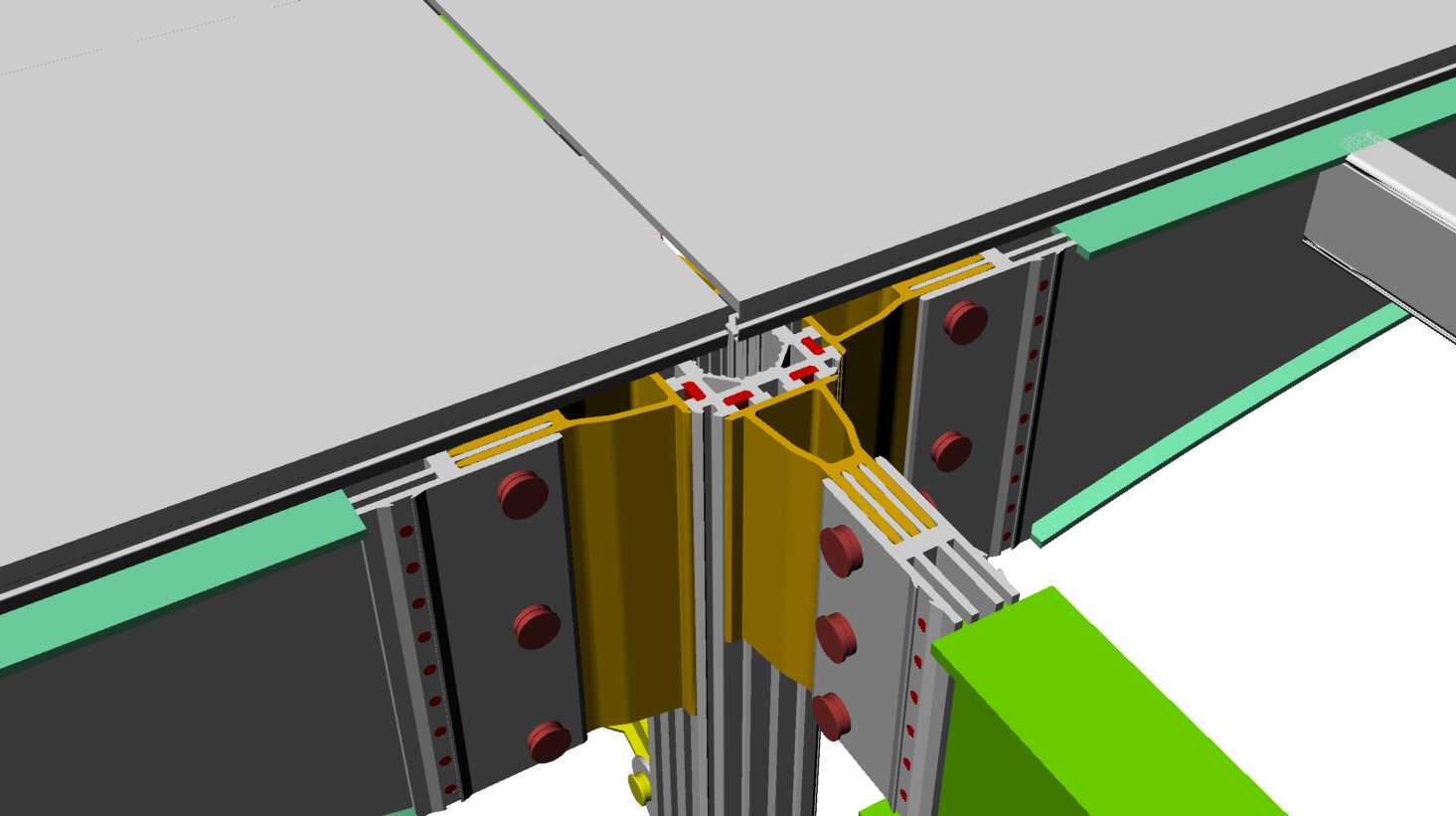

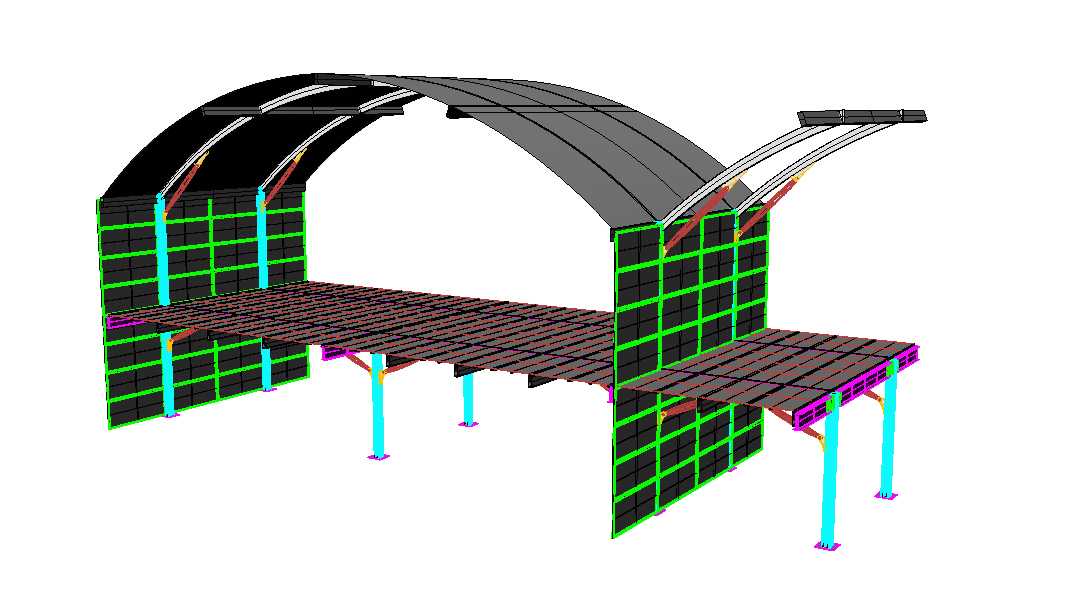

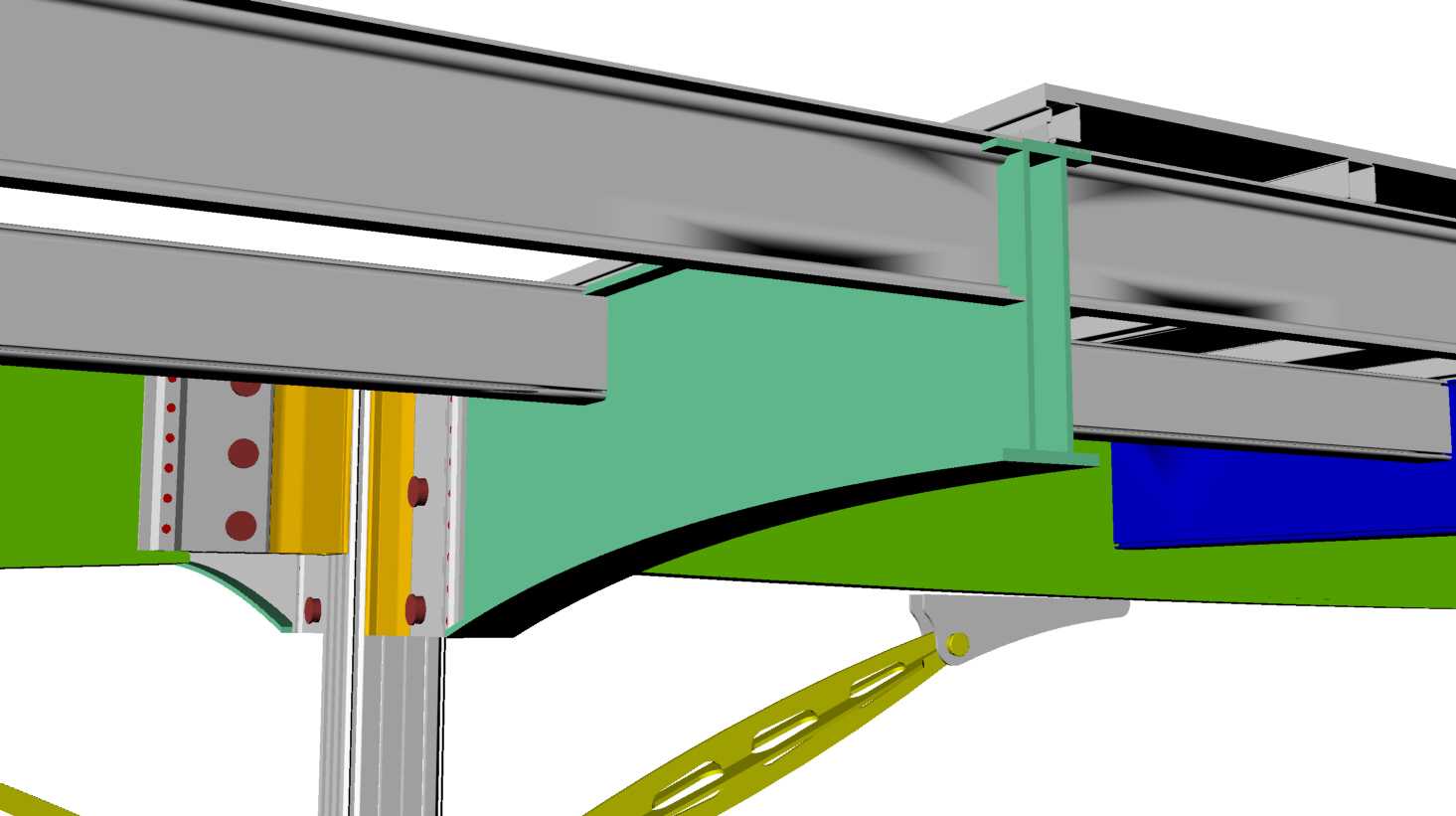

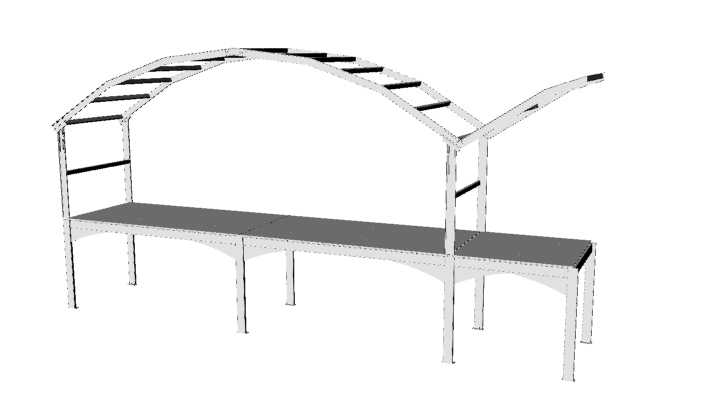

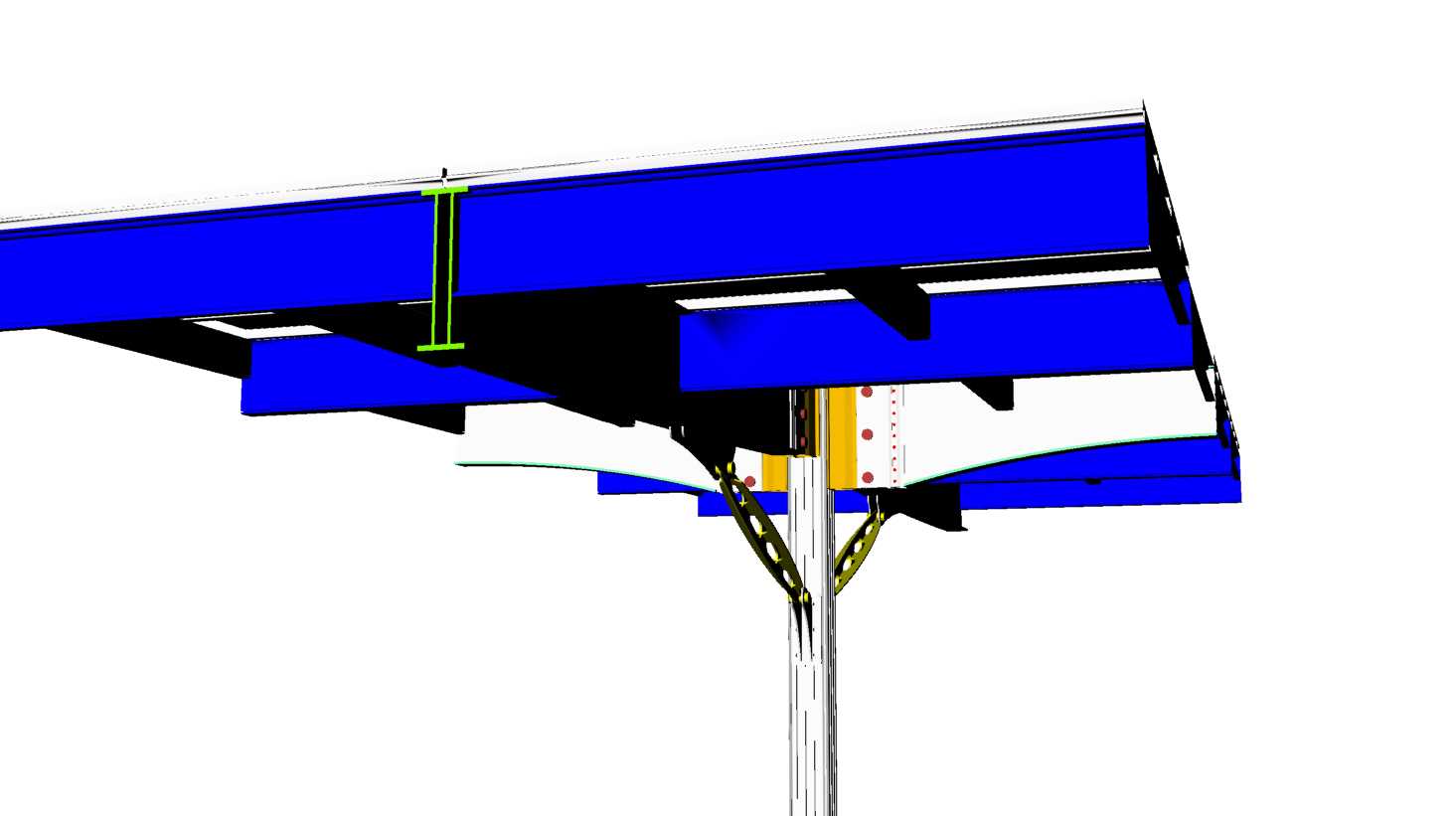

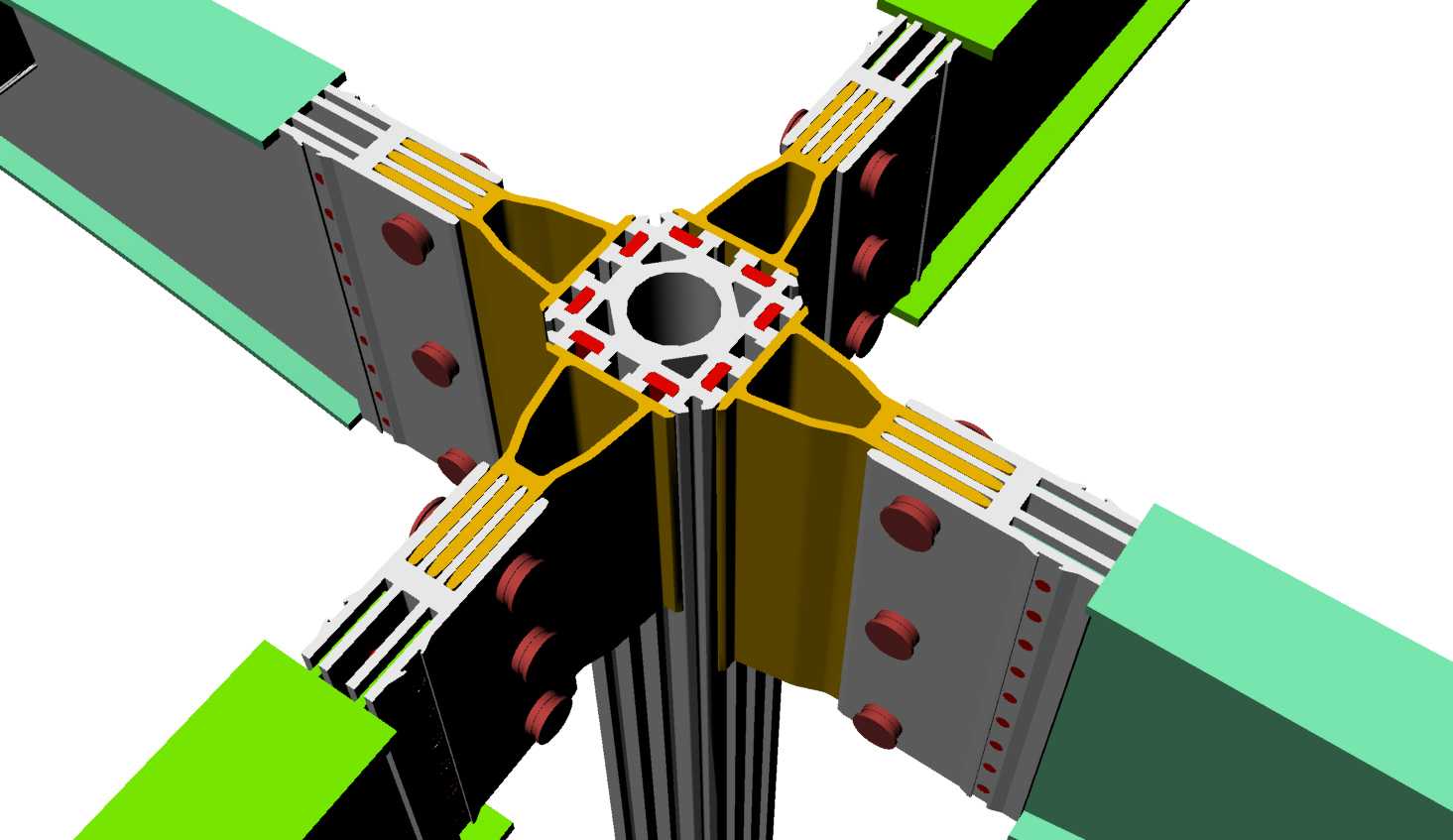

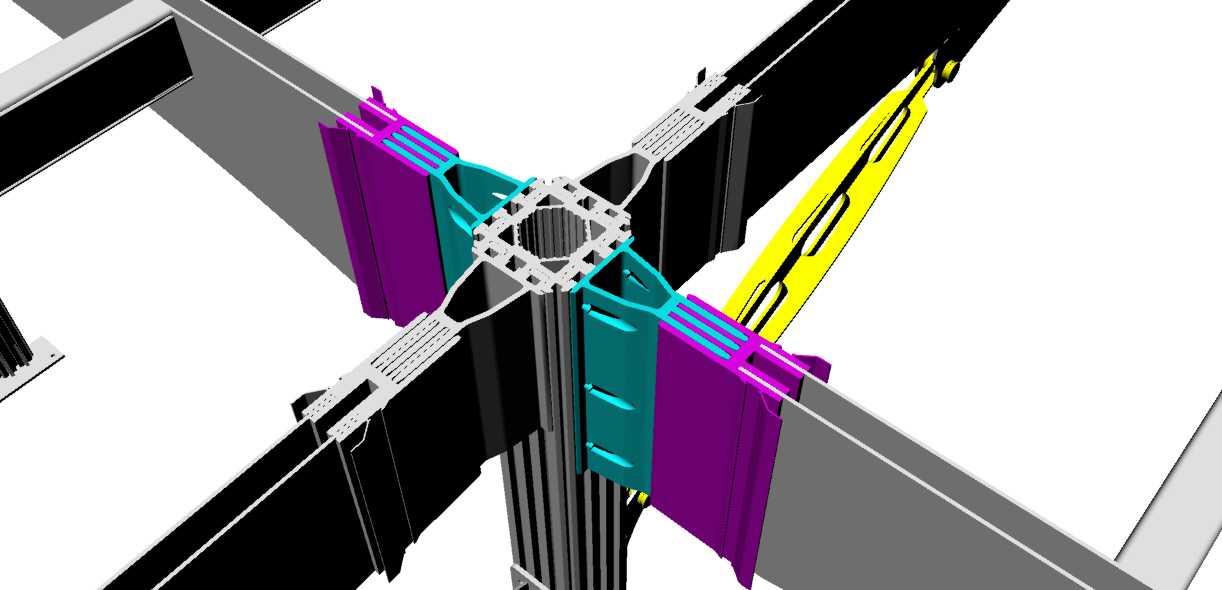

　　从结构受力逻辑来看，主支撑立柱采用等截面矩形铝型材，柱脚设置可调节高度的支撑脚垫，不需要做混凝土基础预埋，直接放置在硬质平整地面即可完成调平固定，单根立柱的竖向承重经过核算，可满足双层平台的活荷载要求，上层平台的框架采用纵横铝型材梁拼接，铺板采用防滑轻质铝合金花纹板，既降低整体结构自重，也能满足人员在二层平台活动的防滑安全要求。顶篷的弧形拱架采用分段式铝型材弯制构件，每段拱架之间通过内置角码螺栓连接，不需要现场焊接作业，拱架的弧度经过风阻仿真优化，能够将正面袭来的阵风沿弧面导向两侧，降低结构整体的风荷载受力，避免强风下出现膜材撕扯或者框架失稳的问题。

　　安装流程上，整套结构的所有构件都做了轻量化拆分，单个构件的重量控制在两名成年操作人员可徒手搬运的范围内，不需要调用重型吊装设备，现场安装时只需要配套常规的棘轮扳手、内六角扳手等通用手动工具，按照装配顺序先拼接下层支撑框架、固定立柱，再组装二层平台梁架、铺板，最后逐段拼接顶篷拱架、张拉固定膜材、安装侧部围护板材，全程不需要专业焊接工人，普通作业人员经过简单的装配指引即可完成搭建，拆卸时反向操作即可，所有构件都可以重复拆装使用，构件之间的连接节点全部采用防松螺栓，多次拆装也不会出现连接松动的问题。

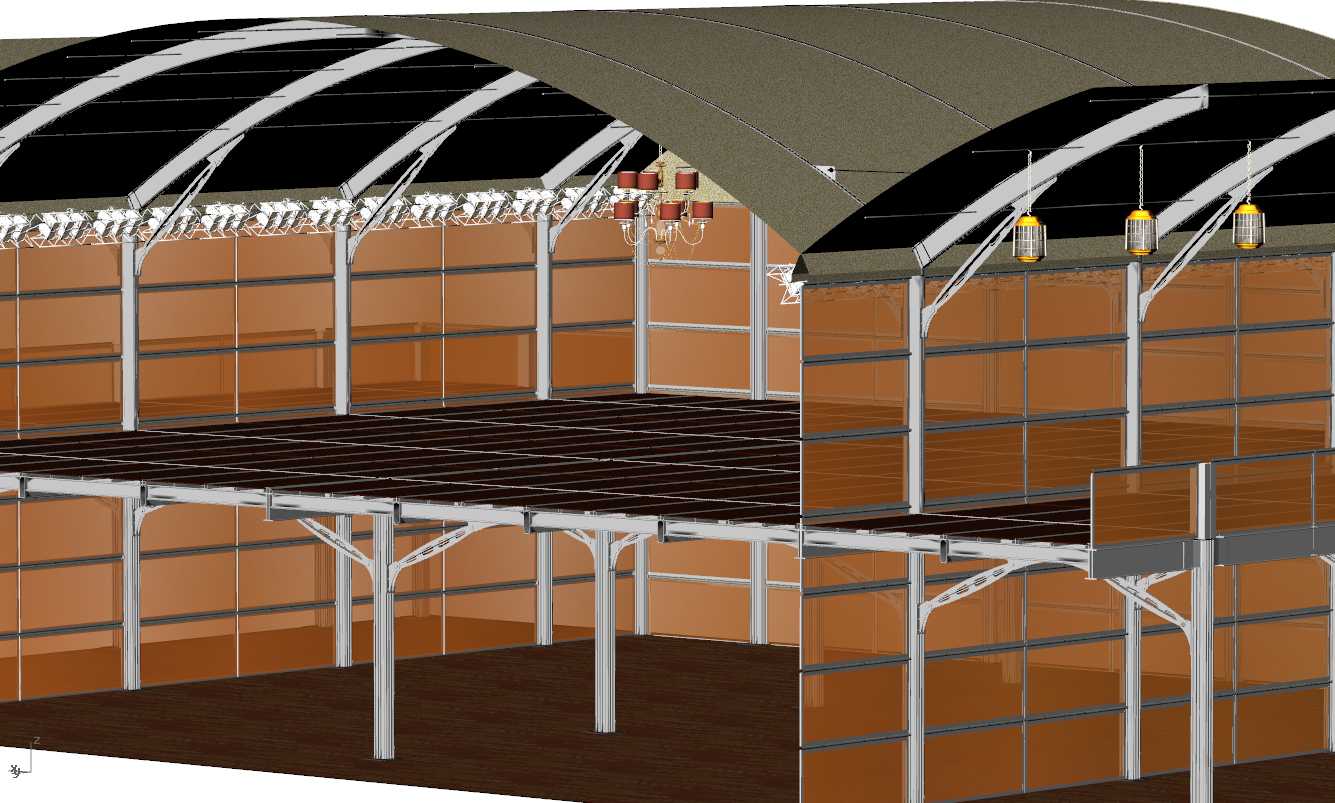

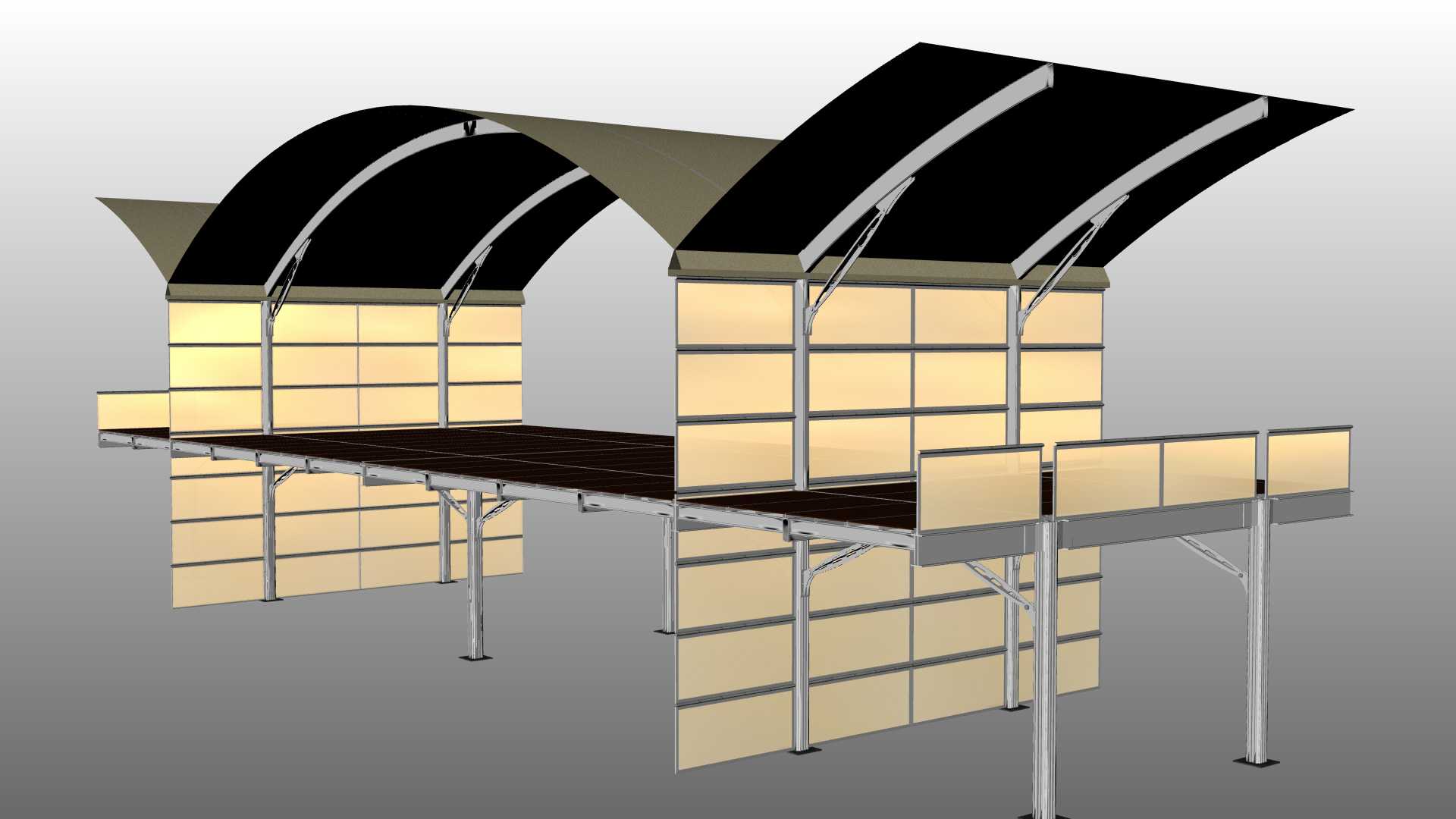

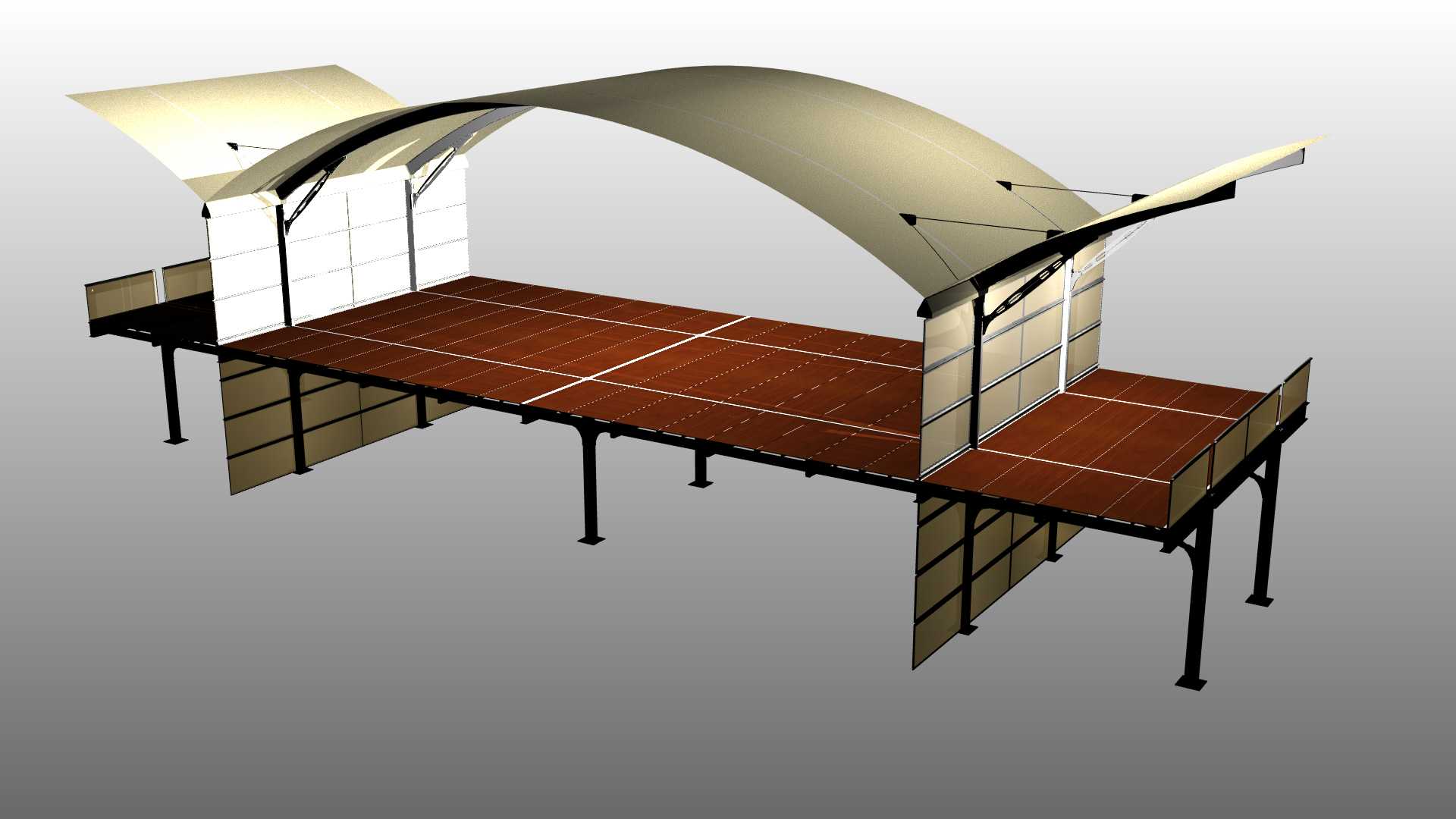

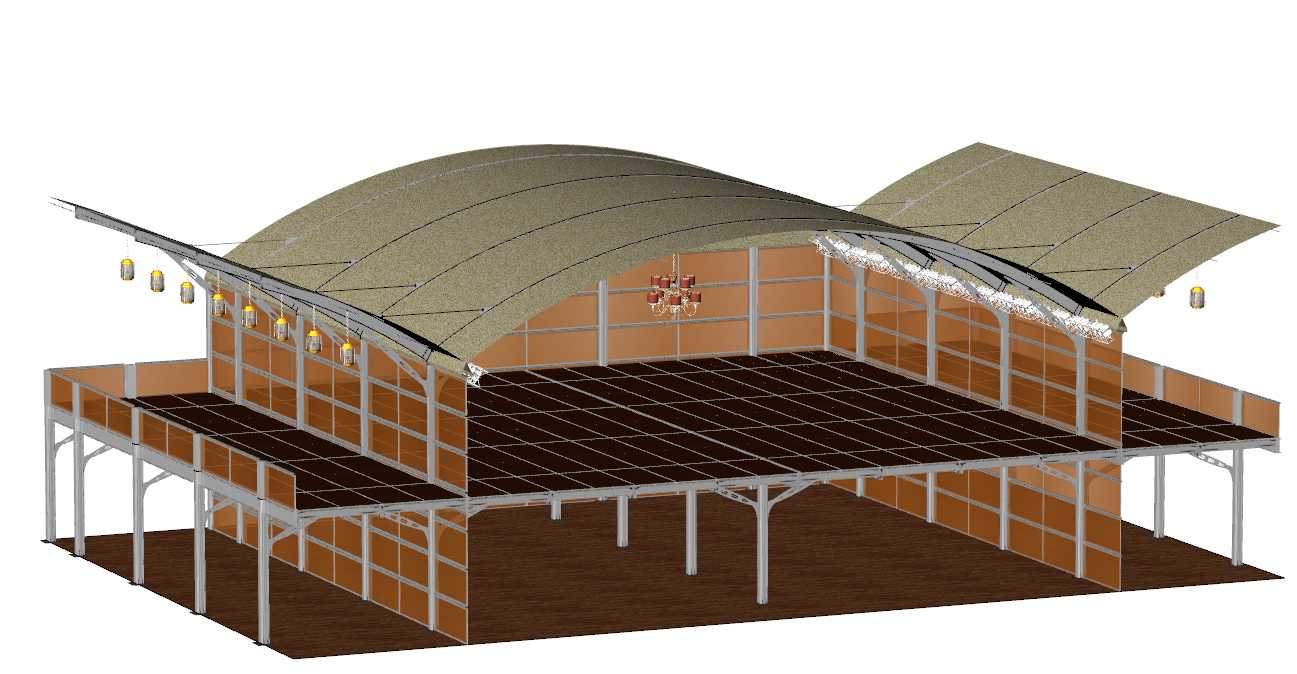

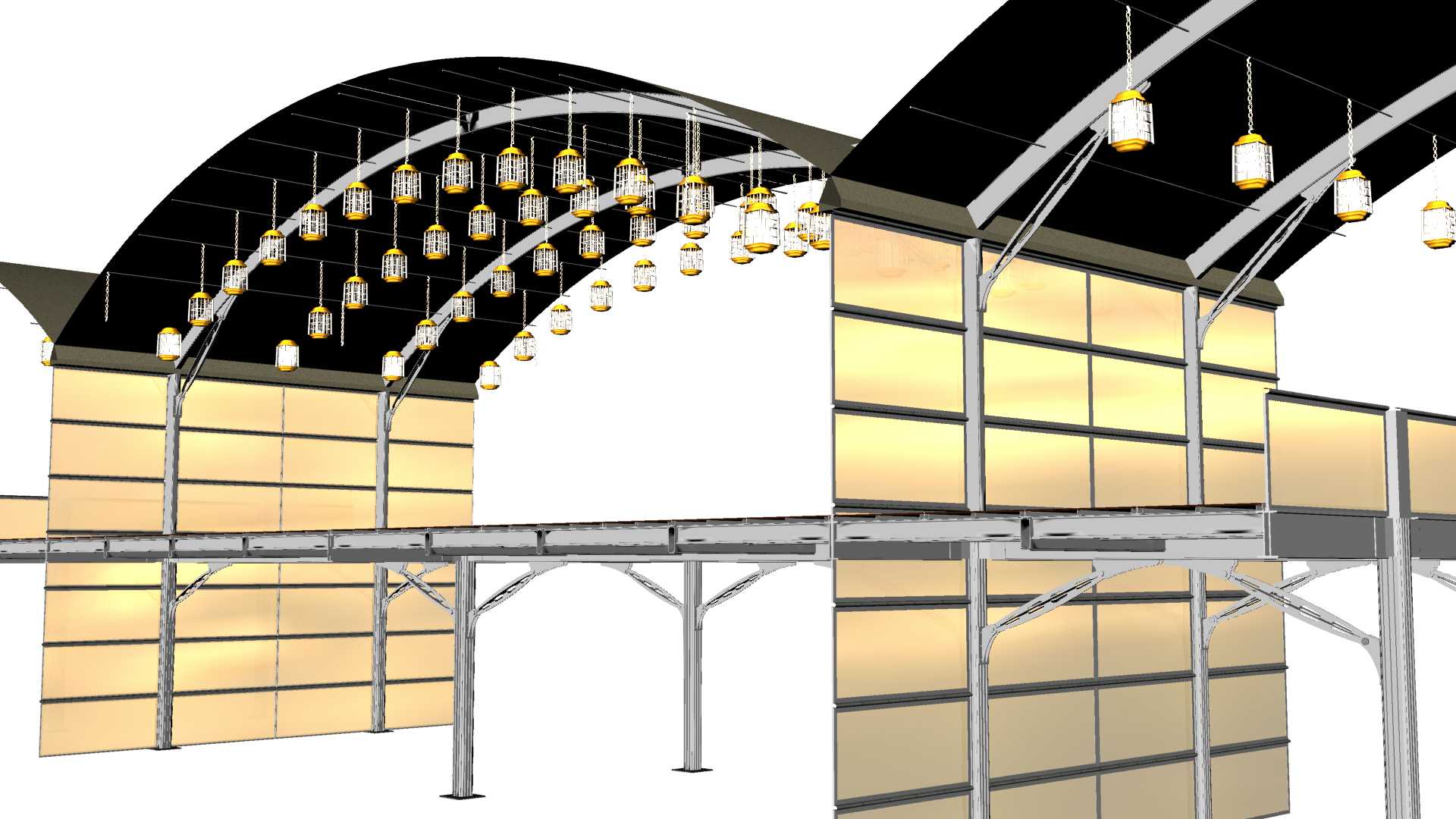

　　从安装边界尺寸来看，整套结构的横向跨度控制在无中间立柱的合理范围内，保证下层空间的完整连通性，纵向可根据实际使用需求增减拱架和侧围板的数量，灵活调整整体遮蔽长度，顶篷的悬挑长度经过优化，能够在太阳高度角变化的全天时段，为侧部围护区域遮挡直射阳光，避免阳光直接照射到侧部板材导致篷内温度快速升高。双层结构的设计，一方面是通过顶篷和二层平台之间的空气间层形成隔热缓冲区，减少太阳辐射热量直接传导到下层活动空间，相比单层顶篷的结构，能够让下层空间的体感温度降低4-6摄氏度，适配炎热区域的使用需求；另一方面二层平台也可作为额外的活动或者置物空间，提升单位占地面积的空间利用率。

　　侧部围护板材采用模块化的快装结构，每块板材都通过侧边的卡槽直接嵌入铝型材框架的预留槽位内，不需要额外打胶或者螺栓固定，安装时直接对准槽位推入即可，拆卸时也可以直接抽出，方便根据现场的风向、日照角度灵活调整侧围的安装位置，需要通风的时候可以快速拆除对应位置的侧围板，需要挡风沙的时候可以将所有侧围板安装到位，形成相对封闭的空间。顶篷膜材采用耐候性张拉膜，表面做了防紫外线涂层，长期暴露在强日照环境下也不会出现快速老化脆裂的问题，膜材和拱架的连接采用专用的铝合金压条，沿拱架弧度均匀固定，保证膜材张拉的张紧度一致，避免雨天出现积水兜水的问题。

　　在细节设计上，所有铝型材构件的外露端面都做了倒角和塑料端盖封堵，避免安装拆卸过程中划伤操作人员，连接螺栓全部采用不锈钢材质，适配沿海区域高盐雾的使用环境，不会出现锈蚀咬死导致无法拆卸的问题，柱脚的调节脚垫采用硬质耐磨橡胶材质，既可以在不平整的地面上调整高度保证框架水平，也能增大和地面的摩擦力，提升结构整体的抗滑移稳定性，不需要额外打膨胀螺栓固定地面，不会对铺装地面造成破坏，适合在临时活动场地、临时驻点、户外作业营地等场景快速部署使用。
