大跨度双层铝钢车间存储吊架结构设计

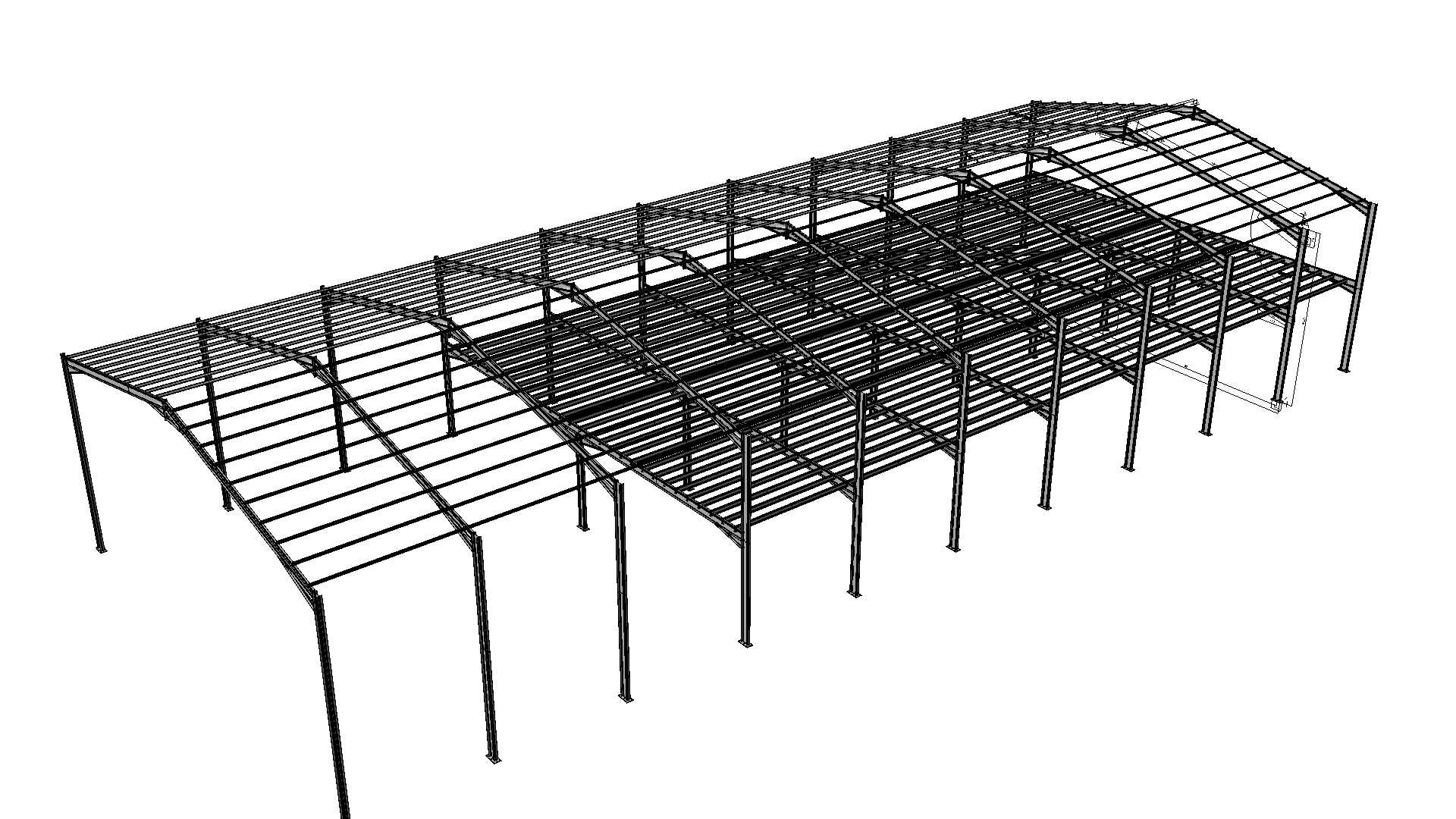

　　这套20米跨度、50米纵深、8米檐高的车间存储吊架结构，是针对大型生产车间上层闲置空间利用开发的重载存储承载系统，核心解决地面生产区域物料堆放挤占作业通道、重型工件周转暂存空间不足的实际问题，在重型机械加工、钢结构预制、船舶分段配套件存储这类需要大面积作业面的生产场景中，这类架空吊架可以在不占用地面通行与设备摆放空间的前提下，拓展出近千平米的高位存储区域。

　　从结构受力逻辑来看，整个吊架采用主次梁分层传力的设计思路，主承重柱沿车间纵向按6米等距排布，柱脚采用预埋螺栓与车间基础承台刚性连接，避免柱体受横向载荷出现偏移；纵向主梁采用H型钢通长布置，作为主要的承重传力构件，将上部载荷均匀传递到每根承重柱上，横向次梁采用轻量化的铝合金型材与主梁螺栓连接，既降低了上部结构的自重，也减少了现场焊接的作业量，安装时不需要大型起重设备长时间占位，适配现有生产车间不停产改造的安装需求。

　　在功能设计上，这套吊架采用双层承载甲板布局，下层甲板距离地面4.2米，预留的净空高度完全满足常规3.5吨内燃叉车、车间物料周转车的通行需求，不会打断地面原有的生产物流路线；上层甲板距离下层甲板3.5米，可通过车间现有桥式起重机完成物料的上下转运，两层甲板的铺板采用防滑花纹钢板拼接，边缘设置1.2米高的防护栏杆，防止存放的工件滑落。整个结构的载荷冗余按照每平方米200公斤的均布载荷设计，可满足中型金属构件、工装夹具、生产余料的长期存放需求，针对局部需要存放重型工件的区域，还在对应位置做了次梁加密处理，局部承载能力可提升至每平方米500公斤，不需要额外增加承重柱。

　　设计过程中充分考虑了安装边界的适配性，整个结构的所有构件都采用标准化模数设计，主梁分段长度控制在12米以内，方便普通货运车辆运输，现场连接全部采用8.8级高强度螺栓铰接，不需要现场做焊接探伤作业，安装周期比传统焊接钢结构缩短40%以上；柱体与原有车间墙体之间预留了200毫米的安装间隙，避免施工过程中破坏原有车间的墙面结构与管线布局，檐口位置的结构做了找坡设计，坡度为5%，如果后期需要在吊架上部增设屋面围护结构，可以直接在现有檩条位置安装彩钢板，不需要额外调整主结构受力。

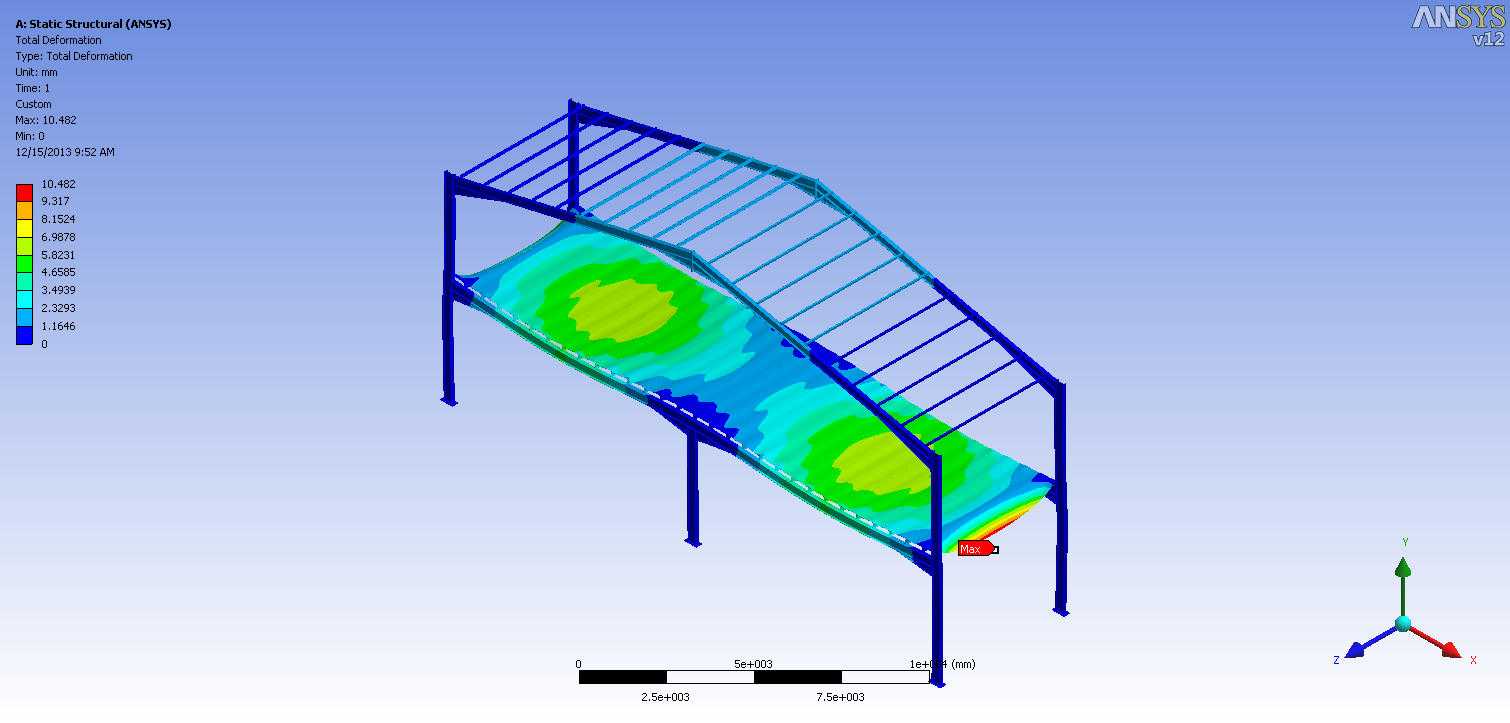

　　从实际使用场景来看，这类吊架结构尤其适合生产区域面积紧张、车间层高足够的机械加工类企业，相比传统的落地式货架，架空吊架不会分割地面作业空间，地面区域仍然可以布置大型加工设备、划定成品周转区域，上层空间则用来存储使用频率相对较低的工装、备用配件、批量待加工坯料，让车间的空间利用率提升60%以上。结构建模过程中对所有连接节点都做了受力仿真验证，柱梁连接位置采用加劲肋补强，避免应力集中导致的结构变形，纵向方向每隔24米设置一道横向斜撑，增强整个结构的纵向抗侧移能力，即使车间内有桥式起重机运行产生的振动载荷，整个结构也能保持稳定，不会出现共振晃动的问题。

　　在细节处理上，所有钢结构构件表面都做了抛丸除锈后喷防锈漆的处理，铝合金次梁表面做了阳极氧化，可适应车间内存在焊接烟尘、切削油雾的腐蚀环境，使用寿命可达20年以上；甲板铺板采用模块化拼装设计，后期如果需要调整局部区域的承载能力，或者需要在甲板上开设物料吊装口，只需要拆卸对应位置的铺板、调整局部次梁布局即可，不需要对整体结构做大的改动，适配企业生产布局调整的灵活需求。
