热熔胶贴合用离型膜点胶分配装置

在消费电子组装、汽车内饰件复合、包装材料涂胶这类需要用到热熔胶粘接的生产场景里，离型膜的同步供给与裁切一直是容易被忽略但直接影响粘接良率的环节——热熔胶涂覆在工件表面后，如果没有离型膜做临时覆盖，胶层在流转过程中很容易粘附灰尘、被工装剐蹭，或是在叠放时出现工件粘连，而这套离型膜分配装置，就是针对这类工序痛点设计的集成式功能单元。

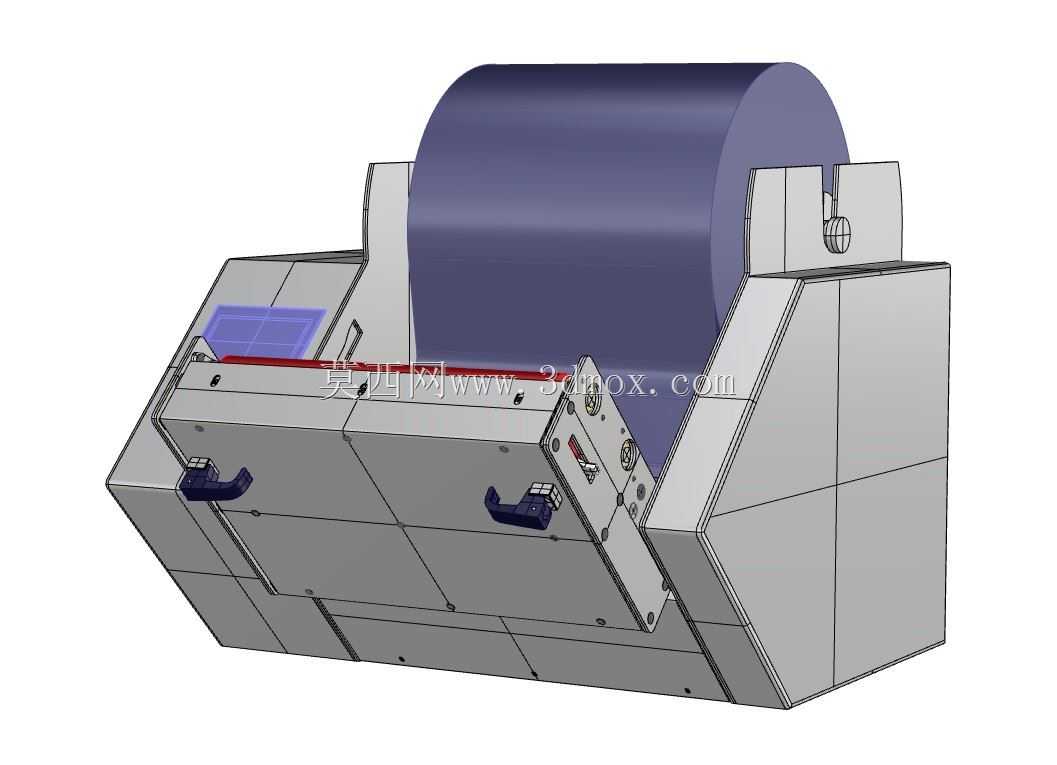

从实际产线适配的角度看，这套装置的安装边界做了充分的兼容性考量，整体采用卧式紧凑布局，主体机架采用折弯钣金拼焊结构，底部预留了标准的T型槽安装孔位，可以直接固定在点胶工位的工作台台面上，不需要额外加高或者改造现有工装台架；料卷承载位设置在装置上部的倾斜托架上，托架开口尺寸适配行业通用的300mm幅宽离型膜卷，最大可承载直径300mm的料卷，托架两侧配有可调式挡料盘，更换不同幅宽的料卷时只需要松开挡料盘的锁紧手柄滑动调整位置即可，不需要更换额外的适配配件，能覆盖多数中小尺寸工件的离型膜覆盖需求。

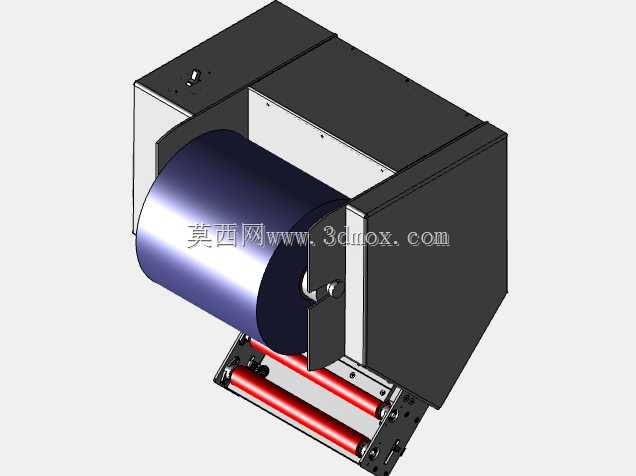

功能逻辑上，这套装置没有采用复杂的多轴联动结构，而是把离型膜的牵引、定长输送、裁切、压合几个动作做了模块化整合：牵引辊组采用包胶辊对压结构，下辊为主动驱动辊，通过伺服电机经同步带传动，上辊为可调压的从动压辊，通过侧面的两个蓝色锁紧手柄可以调整压辊的压紧力，适配不同厚度的离型膜材质，避免出现牵引打滑或者膜面被压出折痕的问题；定长输送的精度靠伺服电机的脉冲计数控制，操作人员可以根据待覆盖工件的尺寸，直接在配套的控制单元里设定单次输送的膜长，牵引辊就会按照设定长度精准送出离型膜，不需要额外加装机械限位结构，调整参数的效率比传统的棘轮定长结构高很多。

裁切单元设置在牵引辊组的出料端，采用隐藏式直刃裁切刀，刀刃沿膜幅方向横向布置，每次送膜动作完成后，裁切刀在气缸驱动下快速横向切断离型膜，刀刃的伸出行程做了限位设计，不会切到下方的工件或者胶层面；裁切完成后，离型膜的端头会被出料端的压条轻轻压在刚完成点胶的工件胶面上，确保离型膜和胶层完全贴合，不会出现气泡或者翘边的问题，之后装置会自动复位，等待下一次点胶完成的触发信号。

设计思路上，这套装置没有追求过多的冗余功能，所有结构都围绕离型膜分配的核心需求做优化：料卷托架采用倾斜布置，一方面是降低料卷更换时的操作高度，操作人员站在工位正面就可以直接完成料卷装卸，不需要抬手举高料卷，降低长时间操作的疲劳度；另一方面倾斜的走膜路径可以让离型膜在输送过程中保持恒定的张力，不需要额外加装复杂的张力控制机构，靠膜卷自身的重力和牵引辊的拉力就可以让膜面保持平整，减少膜面起皱、跑偏的概率。装置侧面设置了手动操作的按钮和急停开关，调试的时候可以手动控制送膜、裁切动作，不需要连接上位机就可以完成单机调试，适配不同产线的集成需求；走膜路径上所有和膜面接触的导辊都采用了表面阳极氧化的铝合金材质，表面粗糙度控制在Ra0.8以下，不会刮伤离型膜的硅涂层，避免离型膜残胶影响后续的剥离工序。

从实际使用的工况适配来看，这套装置可以和桌面型点胶机、在线式点胶线做信号联动，当点胶头完成涂胶动作回到安全位置后，就会给分配装置发送触发信号，自动完成送膜、裁切、压合的整套动作，整套动作的循环时间可以控制在2秒以内，不会拖慢整条产线的节拍；对于需要多块离型膜覆盖的工件，也可以设定连续送膜裁切的参数，一次完成多段离型膜的供给，不需要人工干预。机架下部预留了电气元件的安装空间，电磁阀、驱动器、接线端子都集成在机架内部的安装板上，外部没有裸露的管线，避免生产过程中管线被剐蹭或者积尘，日常维护的时候只需要打开侧面的盖板就可以检修内部元件，维护便利性做了充分考量。

很多工程人员在做涂胶工位设计的时候，往往把重点放在点胶阀的精度、胶量控制上，很容易忽略离型膜覆盖这个辅助工序，而实际上这个环节的稳定性直接影响后续工件的流转和最终粘接效果，这套离型膜分配装置的结构设计没有采用复杂的非标定制件，大部分钣金件、机加件都可以通过常规的钣金折弯、铣削加工完成，采购件都是行业通用的标准件，不管是做三维建模学习，还是做产线工位改造的参考，都有很强的实用价值，建模过程中对走膜路径的张力匹配、动作时序的逻辑梳理，也能帮助结构设计人员更好地理解卷料类供料机构的设计要点。
