转盘式双工位粘合剂自动涂抹装配设备

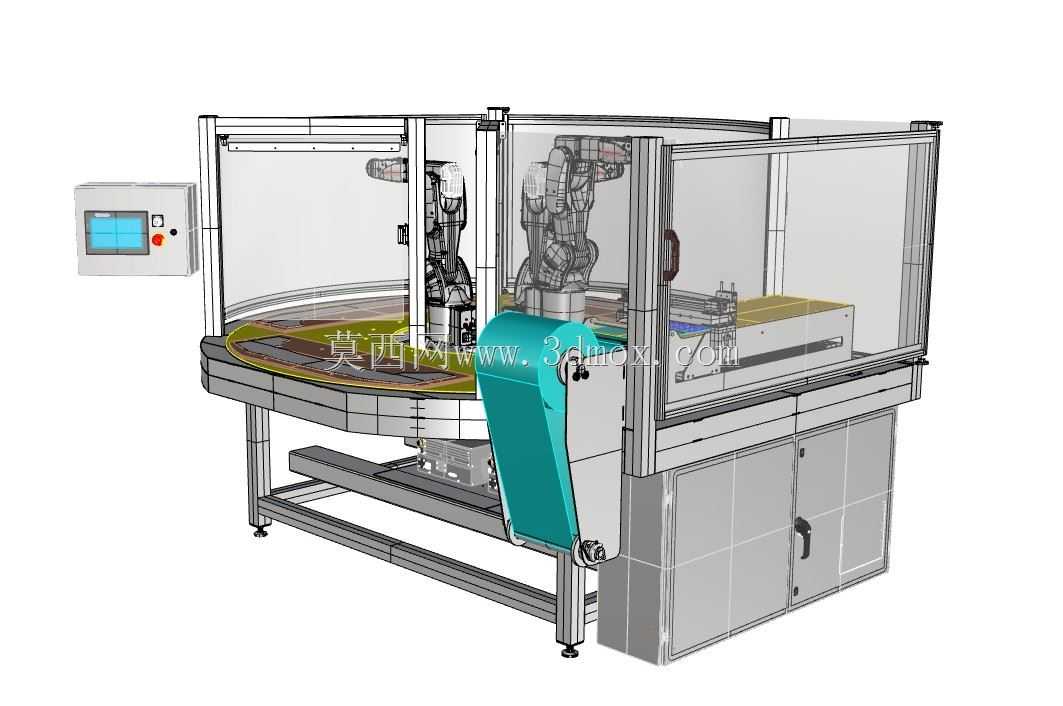

　　这款转盘式双工位粘合剂涂抹装配设备，主要面向精密小零部件的粘接装配工序场景，常见于消费电子小结构件、小型仪表组件、汽车精密接插件的批量涂胶组装产线，替代传统人工手持涂胶、对位贴合的作业模式，解决人工涂胶胶量不均、对位偏移、离型膜贴附褶皱等长期存在的工艺痛点。设备整体采用回转式多工位布局，核心承载结构为大直径间歇式转盘，转盘上均匀布置多套可快换的零件定位夹具，可根据加工零件的外形特征更换夹具镶块，适配不同规格的小型零件涂胶装配需求，单批次换型时间可控制在半小时以内，适配多品种小批量的柔性生产需求。转盘驱动采用凸轮分割器搭配伺服电机的传动方案，工位重复定位精度可达±0.02mm，保证每个工位的作业位置一致性，避免因转盘停位偏差导致涂胶轨迹偏移、贴合错位的问题。设备的作业工位沿转盘圆周排布，分别对应人工上料位、首次视觉标记位、粘合剂涂覆位、二次对位位、离型膜贴附位、压合标记位、人工下料位，各工位作业可同步并行开展，相比单工位直线式布局，设备占地空间压缩40%以上，单班产能可提升至人工操作的3倍以上。

　　涂胶执行端搭载两台六轴工业机械手，可根据涂胶轨迹需求灵活调整出胶角度，适配平面、曲面、微小沟槽等不同涂胶面的作业要求，涂胶头配置高精度螺杆式点胶阀，出胶量控制精度可达±0.001ml，可根据零件粘接面的宽度自动调整走枪速度与出胶量，避免胶量过多溢出污染零件外观，或是胶量不足导致粘接强度不达标的问题。离型膜供给模块配置在设备侧方的独立安装位，采用卷料自动供料方式，自带离型膜张力控制机构与裁切机构，可根据需要贴附的离型膜尺寸自动裁切定长，通过机械手末端的真空吸头拾取裁切完成的离型膜，配合视觉定位系统完成离型膜与涂胶面的精准对位，贴附过程中附带柔性压合滚轮，可自动排出离型膜与胶层之间的气泡，避免离型膜贴附后出现褶皱、翘边的问题。

　　设备的操作控制端布置在设备左侧的悬臂支架上，采用触控式人机交互界面，可直接在界面上调整涂胶轨迹参数、转盘转速、各工位作业延时、压合压力等工艺参数，同时配置物理急停按钮与安全光栅，设备外围设置透明亚克力安全防护围挡，既可以观察内部作业状态，也能避免人员误触运动部件引发安全事故。设备底部采用方管焊接机架，机架底部配置可调式脚杯与脚轮，方便设备的移位与安装调平，机架下部设置封闭的电气柜与气源处理单元，将电气控制元件、气路阀组统一收纳在柜体内，避免车间粉尘、切削液进入元件内部导致故障，同时方便日常维护检修。从安装边界来看，设备整体占地宽度约1.8米，深度约1.6米，高度约1.9米，安装时需要预留后侧0.5米的维护空间，左侧预留0.3米的操作空间，对车间厂房的层高无特殊要求，常规标准厂房即可安装部署。气源接入要求为0.5-0.7MPa的干燥压缩空气，供电采用常规220V单相交流电即可满足使用需求，无需额外配置专用动力电源，接入门槛较低，适合中小型加工车间直接部署上线。

　　在结构设计过程中，将机械手的安装基座与转盘机架做了一体化刚性连接，避免分体式基座长期运行后出现位置偏移，导致机械手与转盘的相对位置出现偏差，影响涂胶与贴附精度；涂胶头位置配置了自动清胶机构，每次作业完成后可自动清理出胶口残留的固化胶水，避免残胶堵塞出胶口影响后续出胶稳定性；转盘的夹具安装位设计了统一的标准接口，不同产品的夹具只需要更换上部的定位镶块即可，无需更换整个夹具底板，大幅降低了多产品适配的夹具制作成本。
