汽车内饰用圣诞树型棘轮塑料卡扣设计

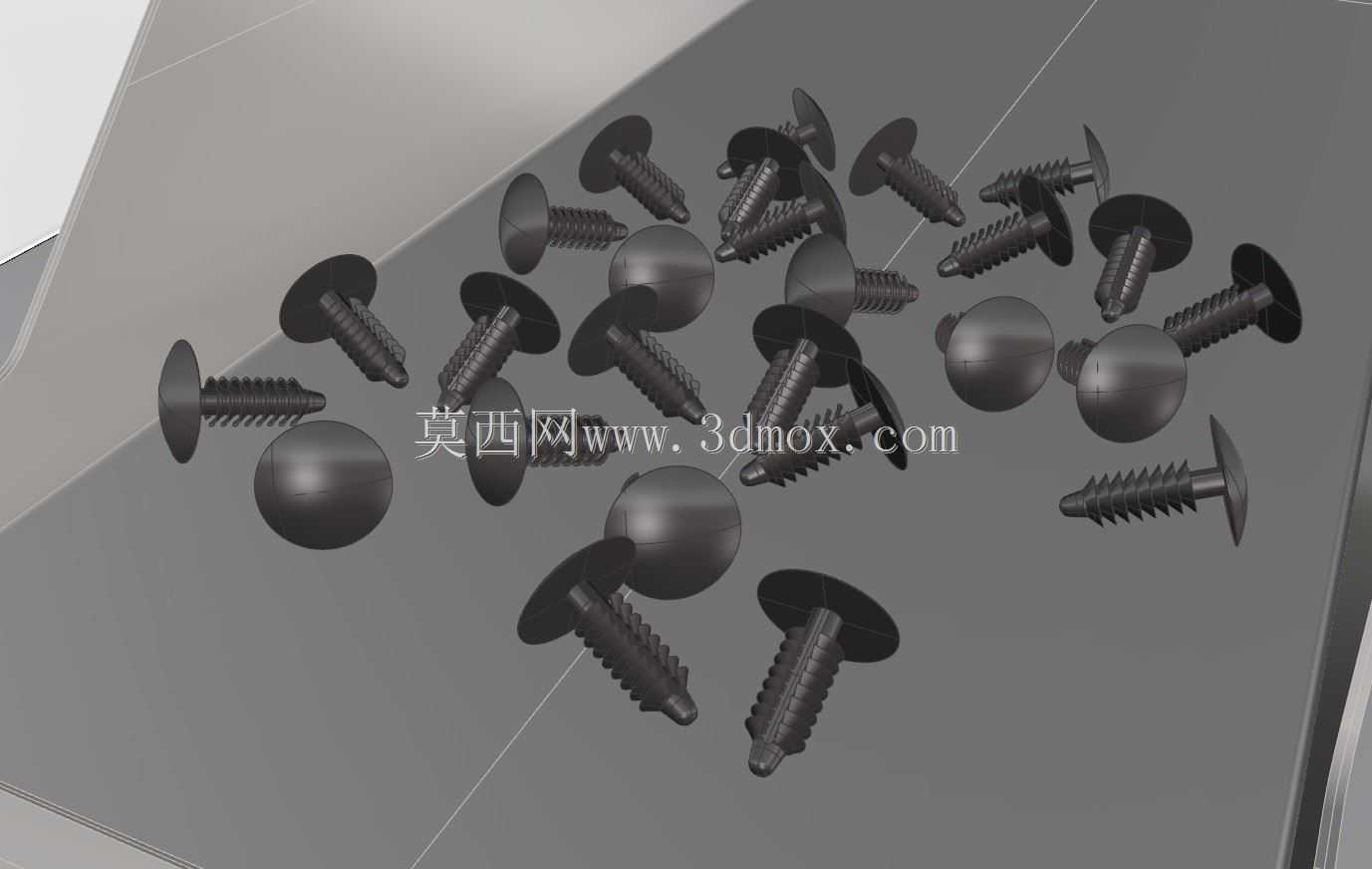

这类圣诞树型棘轮紧固件，日常在汽车内饰装配场景里出镜率极高，从门板内衬、顶棚饰板到立柱护板、线束固定座的装配，都能见到这类零件的身影，核心是替代传统金属螺丝实现无工具快装，适配整车总装线的节拍要求，单工位装配耗时能压缩到1秒以内，大幅降低人工操作强度。

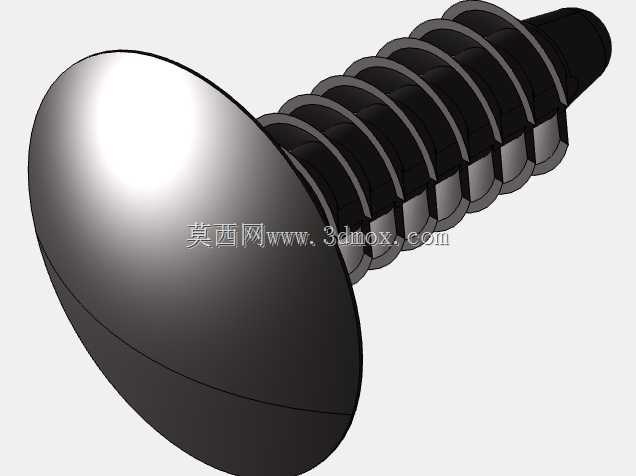

从结构设计逻辑来看，这类卡扣采用一体式注塑成型，材质多选用耐候性改性PA66或者PP，头部的圆盘法兰边做了圆角过渡，避免装配时压伤饰板表层的PVC或者织物面料，法兰边直径通常比杆部最大倒刺直径大3-4mm，装配到位后能均匀分散压紧力，不会出现饰板局部凹陷的问题。杆部的多层倒刺呈棘轮式排布，每一圈倒刺的倾斜角度控制在35度到40度之间，刺入钣金或者塑料安装孔时，倒刺会顺着插入方向产生微量弹性形变，完全穿过安装孔后倒刺回弹张开，倒扣在安装孔的背面，形成轴向的锁紧力，常规工况下能承受150N以上的轴向拉脱力，完全满足内饰件的固定要求，不会因为车辆行驶过程中的振动出现松脱异响。

设计这类卡扣的时候，首先要明确安装边界：适配的安装孔直径通常在6mm到8mm区间，孔位的公差带要控制在±0.2mm以内，孔边不能有大于0.3mm的飞边或者毛刺，否则会影响倒刺的正常回弹，导致锁紧力不足。卡扣的有效插入长度要根据被固定饰板的厚度来匹配，通常杆部有效长度要比饰板厚度+安装板厚度大2mm左右，保证倒刺能完全穿过安装孔实现有效倒扣，同时预留一定的压缩量，抵消饰板和安装板之间的装配公差，避免出现装配间隙。杆部的导向头做了球形圆弧设计，插入时能自动导正孔位，即使孔位存在0.5mm以内的位置偏差，也能顺利滑入孔内，降低装配对位的精度要求，适配总装线的人工操作误差。

从实际使用场景来看，这类卡扣除了汽车内饰领域，在家电外壳装配、配电柜内饰板固定、小型设备护板安装场景也有大量应用，核心优势是不需要配套螺母或者螺纹孔，只需要在安装板上冲裁或者注塑出对应尺寸的光孔就能实现固定，不需要对安装孔做二次攻丝或者压铆处理，大幅降低零部件的加工成本。相比金属螺丝，塑料材质的卡扣不会出现锈蚀问题，在高低温交变环境下也能保持稳定的锁紧性能，-40℃到85℃的工作温度区间内，材料的弹性形变能力不会出现明显衰减，不会因为低温脆断或者高温软化导致固定失效。

建模过程中要重点关注倒刺部分的脱模角度，因为倒刺是倒扣结构，模具需要做滑块抽芯结构，每一层倒刺的拔模角度要控制在1度以上，避免注塑脱模时出现倒刺拉伤或者变形，影响最终的锁紧性能。头部的法兰边背面可以根据需求增加一圈环形的凸筋，装配时凸筋会先接触饰板表面，产生微量的压缩形变，填补饰板和卡扣之间的微小间隙，同时起到一定的防松作用，避免车辆振动时卡扣和饰板之间产生碰撞异响。杆部的芯部可以做适当的减胶处理，在保证整体结构强度的前提下，减少材料用量，同时提升杆部的弹性形变能力，让插入力控制在30N到50N之间，既不会因为插入力过大导致装配困难，也不会因为插入力过小导致锁紧力不足。

实际选型时还要注意，不同安装板的材质对应的卡扣参数有细微差异，如果是钣金安装孔，倒刺的厚度可以适当做厚一点，提升倒扣的强度；如果是塑料安装孔，倒刺的倾斜角度可以适当减小，避免插入时撑裂塑料安装孔。针对有防水要求的安装位置，还可以在法兰边背面增加一圈EPDM材质的密封垫圈，装配后垫圈被压紧在法兰边和饰板之间，实现安装孔位的密封，避免雨水或者灰尘从孔位进入车内或者设备内部。这类卡扣的重复拆装性能也经过了优化，正常情况下可以反复拆装3到5次，倒刺不会出现明显的塑性变形，能够满足售后维修时的拆装需求，不需要每次拆卸都更换卡扣，降低售后维护成本。
