泡沫垫圈与圣诞树自动化组装设备

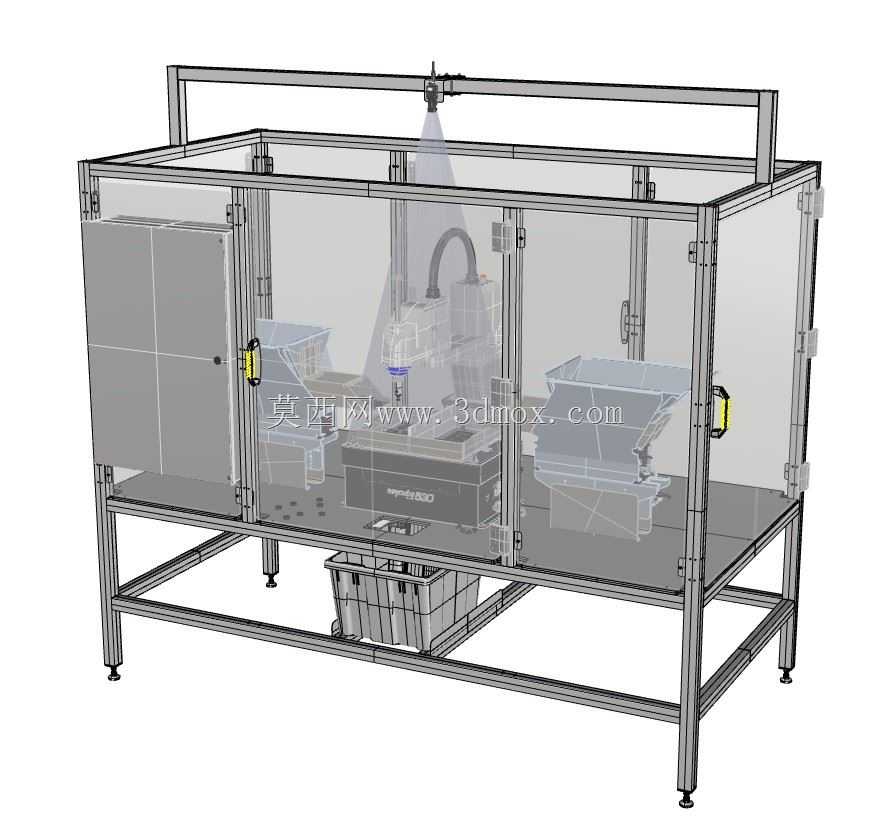

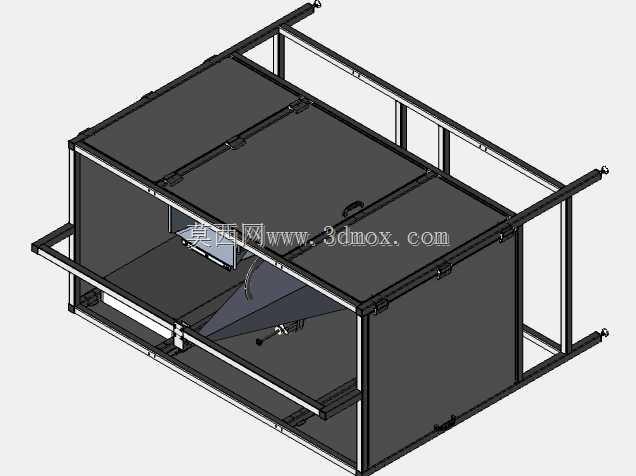

　　这套组装设备主要面向小尺寸异形柔性零件的自动化装配场景，针对泡沫垫圈与圣诞树类小型塑料构件的组合工序设计，解决传统人工装配效率低、对位精度差、良品率波动大的产线痛点，可直接嵌入小型消费品组装产线作为单工位装配单元使用，适配多品种小批量的柔性生产需求。设备整体采用铝型材搭建管状框架结构，框架杆件全部采用激光切割工艺加工，连接部位设计有凸耳与插槽结构，无需额外定制复杂连接件即可完成快速组装，框架杆件的切割公差控制在±0.1mm范围内，拼接后整体框架的平面度误差不超过0.5mm/m，既能够缩短设备的制造装配周期，也方便后期根据产线布局调整进行局部结构改造，框架底部配置可调脚杯，可适应地面不平整的车间安装环境，调节范围为±15mm，安装时无需额外预埋地脚螺栓，仅需保证安装地面承重不低于200kg/㎡即可完成部署。

　　框架顶部设计有集成安装横梁，用于搭载SCARA机器人与视觉检测组件，横梁位置预留了通用安装孔位，孔位间距符合工业机器人的标准安装尺寸规范，可适配不同负载等级的水平多关节机器人，无需重新打孔加工即可完成机器人的固定安装。设备两侧设置透明亚克力防护门，门上安装有安全磁吸锁，与设备的安全回路联动，当防护门被意外打开时，设备会立即触发急停指令，切断机器人与送料机构的动力输出，避免操作人员误入作业区域发生安全事故，防护门采用快拆式铰链连接，后期维护时无需工具即可快速拆卸，方便对内部机构进行检修调整。设备内部集成两套振动盘送料机构，分别用于泡沫垫圈与圣诞树构件的自动上料，送料轨道出口处设计有分料定位结构，能够将无序排列的零件调整至统一姿态后输送至取料位，定位精度可达±0.2mm，保证机器人取料时的位置一致性。机器人末端配置柔性夹爪，可适配两种不同材质零件的抓取需求，夹爪的夹持力可通过气压调节，避免夹伤泡沫材质的垫圈构件，抓取后机器人会将零件移送至装配工位完成压合组装，组装完成的成品会通过底部的落料槽滑入下方的周转箱中，无需人工额外收集。

　　设备的电气控制组件全部集成在框架左侧的电气柜内，电气柜采用分层布局，上层安装控制器与IO模块，下层安装气源处理组件与驱动模块，柜内预留了充足的走线空间，强弱电线路分开布设，避免信号干扰，电气柜侧面设置有散热通风口，搭配防尘滤网，可在车间多尘环境下保证柜内元器件的散热需求，减少故障发生率。框架顶部还预留了喷液组件的安装位置，可根据装配工艺需求加装涂胶或润滑液喷涂机构，拓展设备的工艺适配能力，无需对主体框架进行大规模改动。设备的整体作业区域被防护框架完全封闭，作业时的噪音可控制在70分贝以内，符合车间作业的噪音标准，不会对周边工位的操作人员造成噪音干扰。

　　在设计阶段，框架结构经过了有限元受力仿真验证，在机器人满负载高速运动的工况下，框架顶部的最大形变量不超过0.03mm，不会因为框架振动影响机器人的装配精度，保证装配工序的稳定性。设备的安装边界尺寸为长1800mm、宽1200mm、高1600mm，整体占地面积不足2.2㎡，适合在空间紧凑的小型组装车间内部署，不需要对现有产线布局进行大规模调整即可完成对接。送料机构的料斗容量可满足连续4小时不间断生产的上料需求，减少人工补料的频次，降低操作人员的劳动强度。设备的各个功能模块采用模块化设计，送料模块、机器人装配模块、落料模块都可单独拆分，后期如果需要更换装配产品类型，仅需更换对应的送料轨道与夹爪组件，调整机器人的运动程序即可快速切换生产品类，适配柔性生产的换型需求。
