RF射频Lambda SMT表贴通讯模块

在工业无线传感网络搭建、短距离射频数据传输设备的PCB设计环节，这类表贴式射频通讯模组是核心信号收发载体，常被集成到智能抄表终端、工业遥控装置、小型物联网节点设备中，承担射频信号的调制解调、收发转换功能，相比直插式模组，SMT表贴封装更适配高速SMT产线的批量贴装流程，能大幅降低整机组装的人工插件成本，提升生产良率。

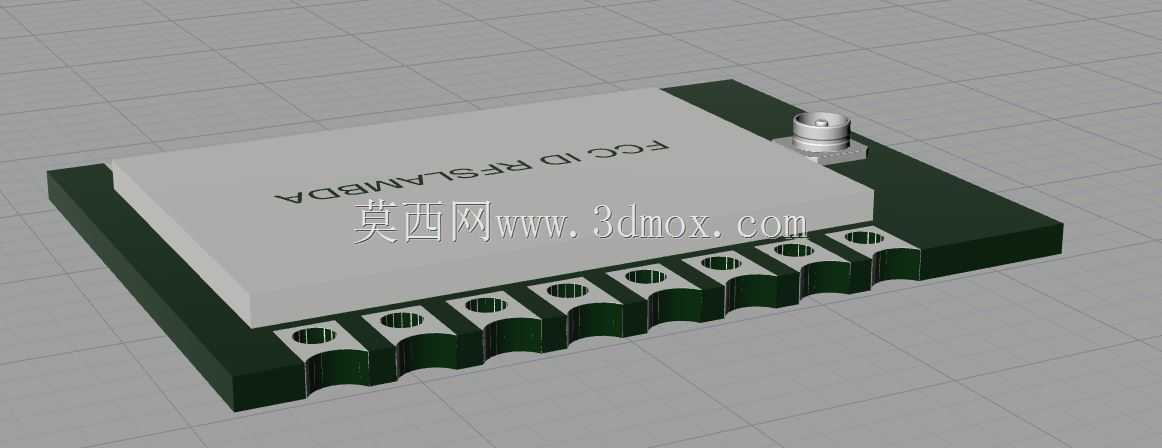

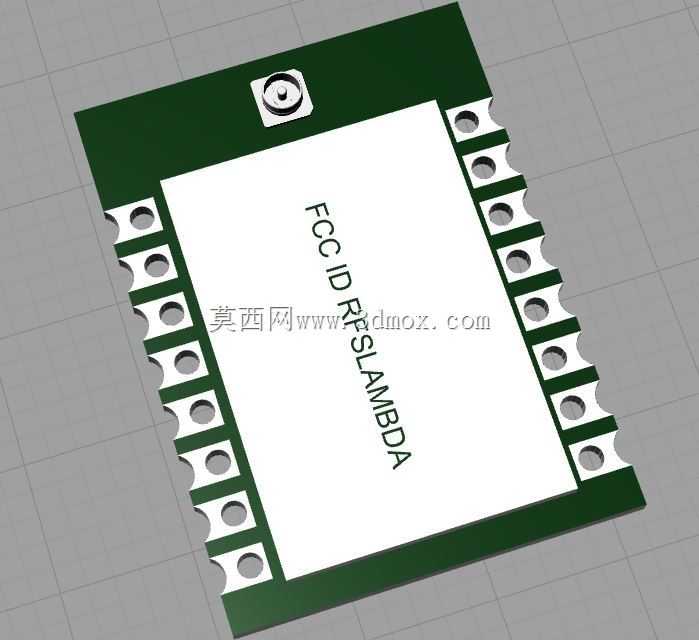

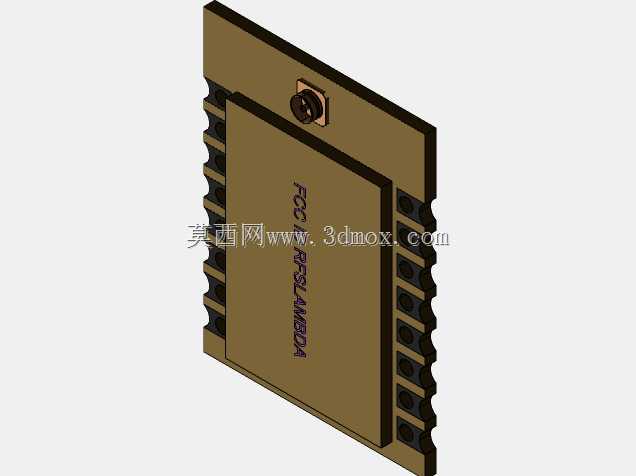

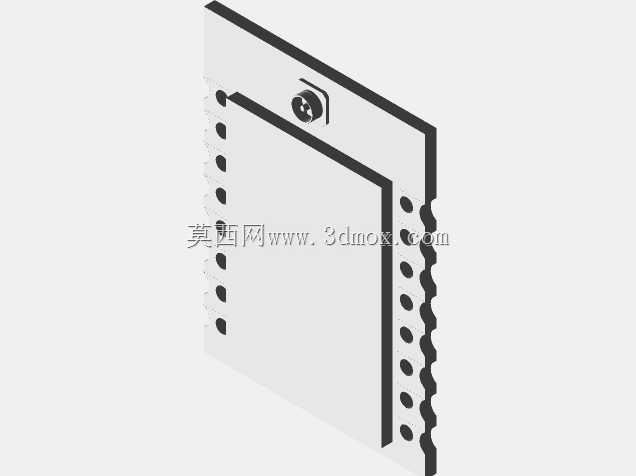

从实际设计落地的角度看，该模组的焊盘布局完全遵循标准SMT表贴器件的设计规范，两侧对称分布的半孔焊盘对应模组的电源、信号、接地引脚，建模时焊盘的尺寸公差严格控制在±0.05mm范围内，既保证回流焊过程中焊锡能够充分浸润焊盘形成可靠焊点，又避免焊盘间距过小导致的连锡短路问题。模组本体的外形尺寸经过精准校核，长宽边界预留了0.2mm的安装间隙，在PCB布局时不会和周边的阻容件、屏蔽罩产生结构干涉，顶部的定位标记点可配合SMT产线的视觉识别系统完成精准贴装，偏移量控制在行业允许的0.1mm阈值内。

设计过程中优先还原了模组的实际安装特征，本体的丝印层信息完整还原了实物的标识内容，方便生产环节的物料核对与方向识别，避免贴装反向导致的模组功能失效。模组的基材厚度按照常规表贴射频模组的通用参数设置，和PCB板焊接后整体平整度满足波峰焊、回流焊的工艺要求，不会出现因为本体翘曲导致的虚焊问题。接地引脚的焊盘做了加宽处理，在实际电路设计中可直接连接PCB的大面积接地层，既提升射频信号的抗干扰能力，也能增强焊接后的结构连接强度，避免设备在振动工况下出现焊盘脱落的问题。

从应用适配性来看，该模组的封装尺寸兼容常规的小体积射频模组布局空间，可直接替换同封装的其他射频收发模块，不需要重新调整PCB的布局布线，能缩短硬件迭代的设计周期。建模时重点还原了焊盘的位置、本体的高度以及顶部的定位特征，结构工程师在做整机堆叠设计时，可直接调用该模型评估模组和外壳之间的安全距离，预留足够的空间布置射频天线的走线，避免金属外壳对射频信号产生屏蔽衰减。对于硬件设计工程师而言，精准的三维模型可提前排查安装干涉问题，减少打样后的结构修改次数，在设计阶段就完成可制造性、可装配性的校验，避免后期开模后出现结构冲突导致的成本浪费。

在实际的工业应用场景中，这类小型SMT射频模组常被部署在空间受限的物联网终端内，比如小型无线温湿度传感器、门禁射频读卡器、工业无线遥控器内部，对安装空间的要求极为严苛，精准的外形尺寸建模能帮助工程师在有限的板卡空间内完成器件排布，最大化利用PCB的可用面积，同时保证射频性能不受周边器件的影响。模型中还原的所有结构特征都和实物一一对应，没有做简化处理，包括边缘的半孔金属化特征、顶部的定位凸点、丝印标识的位置都完全匹配实物，可直接用于整机的数字孪生装配校验，模拟实际生产过程中的贴装、焊接、组装全流程，提前发现设计中存在的工艺缺陷。
