Juki贴片机502型拾取放置喷嘴结构

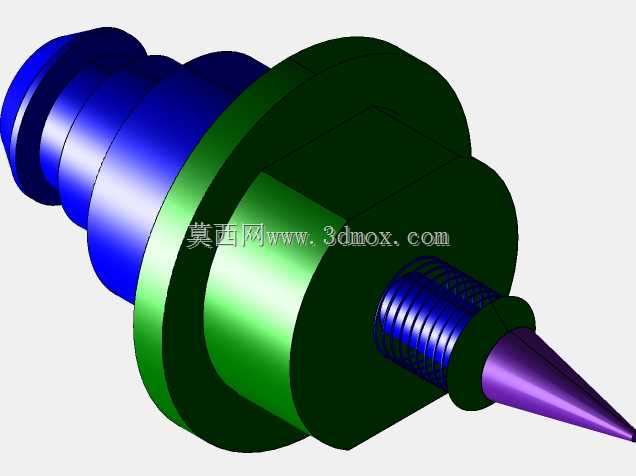

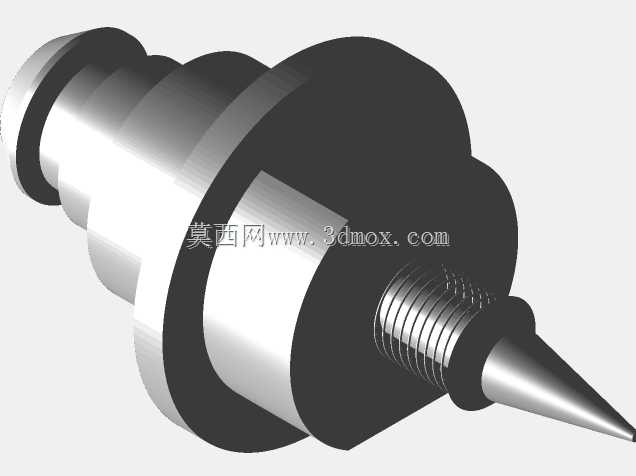

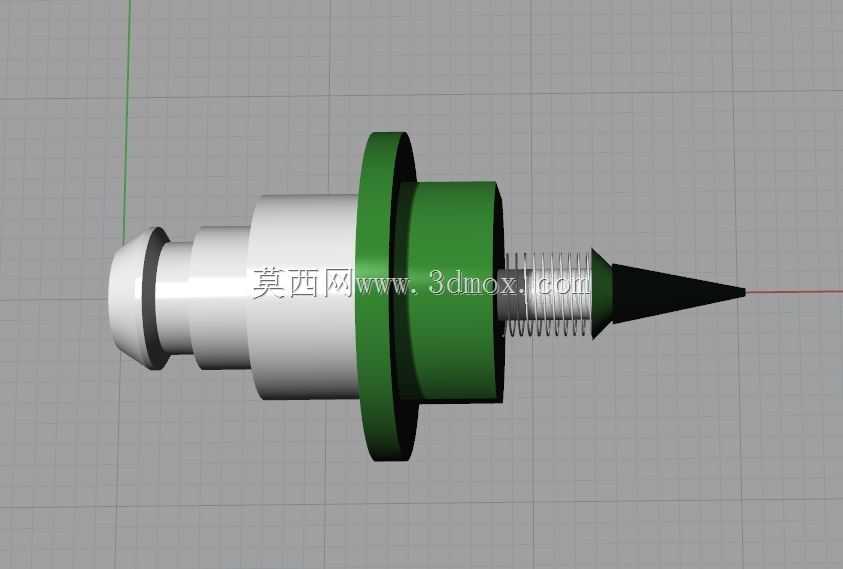

在SMT表面贴装生产线的高速贴装工位中，这类喷嘴是贴装头直接接触元器件的核心执行部件，直接决定了微小元器件的拾取成功率与贴装精度，常见于中高速Juki系列贴装设备的贴装头模组上，承担0402、0603等规格小型片式元器件的拾取、转移、放置全流程动作。从结构设计来看，该喷嘴采用阶梯式轴身布局，主体段为圆柱定位结构，搭配两道环形凸缘作为安装限位基准，安装时可直接卡入贴装头的快换卡座内，凸缘的端面与卡座定位面贴合，保证安装后喷嘴的轴向跳动控制在微米级，避免贴装时出现偏位问题。前端的锥形吸嘴头做了收窄处理，尖端的吸孔直径匹配小型元器件的拾取面尺寸，可在负压作用下稳定吸附元器件，不会因为接触面积过大干扰周边已贴装的元件；后端内置微型复位弹簧，在贴装头下压接触PCB板面的过程中，弹簧可提供适度的缓冲行程，避免刚性下压损伤元器件或PCB焊盘，同时保证吸嘴端面与元器件表面充分贴合，维持负压吸附的密封性。设计过程中所有安装配合尺寸均以实际设备的安装边界为基准，轴身各段的直径公差控制在h7级，保证快换时的插拔顺畅度，同时不会出现径向晃动；环形凸缘的厚度与卡座卡槽的深度匹配，安装到位后可通过卡座的钢珠卡紧结构锁定，无需额外紧固件即可实现快速更换，适配生产线快速换产的需求。喷嘴的绿色环形挡圈除了作为安装到位的视觉标识外，还可在插拔更换时提供受力支撑面，避免操作人员直接触碰精密的吸嘴尖端造成磕碰损伤。从实际使用场景出发，这类喷嘴的负压通道沿轴身中心贯穿设计，内壁做了光滑处理，减少负压气流的压力损失，保证在高速运动状态下仍能提供足够的吸附力，不会因为设备加减速出现元器件甩飞的问题；前端锥形段的锥角经过优化，在拾取元器件时可自动修正微小的位置偏差，让元器件快速对齐吸嘴中心，降低贴装时的偏移量。整体结构没有冗余设计，所有尺寸都围绕贴装头的安装空间、动作行程、元器件适配范围展开，既满足高速贴装的刚性与精度要求，又兼顾了快换维护的便捷性，可直接用于贴装头的配件结构验证、维护备件建模以及贴装工艺仿真场景。
