红外感应检测设备齐平安装墙板

　　这套墙板结构主要面向工业现场的红外检测点位布设需求，适配松下EKMC1601111标准人体红外检测探头的嵌入安装场景，在自动化产线人员靠近触发、仓储区域入侵检测、智能设备待机唤醒、公共区域感应控制这类工况里，探头本身往往需要一个规整的安装载体，既要把检测元件稳妥固定在墙面或设备立面，又要让感应面和安装面保持齐平，避免突出结构被过往物料、人员剐蹭，也防止外露安装缝隙积灰影响长期运行。墙板整体采用矩形薄板构型，边缘做了圆角过渡处理，没有尖锐棱边，在人员通行区域安装时不会产生磕碰风险，板体厚度控制在适配探头嵌入深度的区间，背面预留的容纳腔刚好可以把EKMC系列探头的主体部分完全收纳，正面仅露出感应窗口区域，

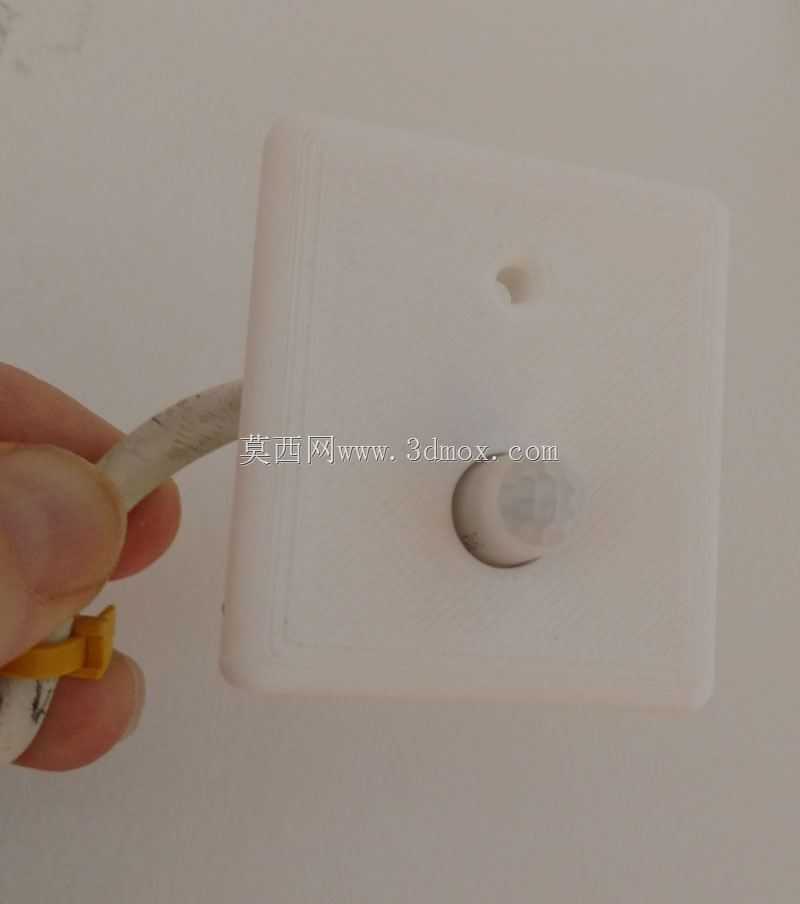

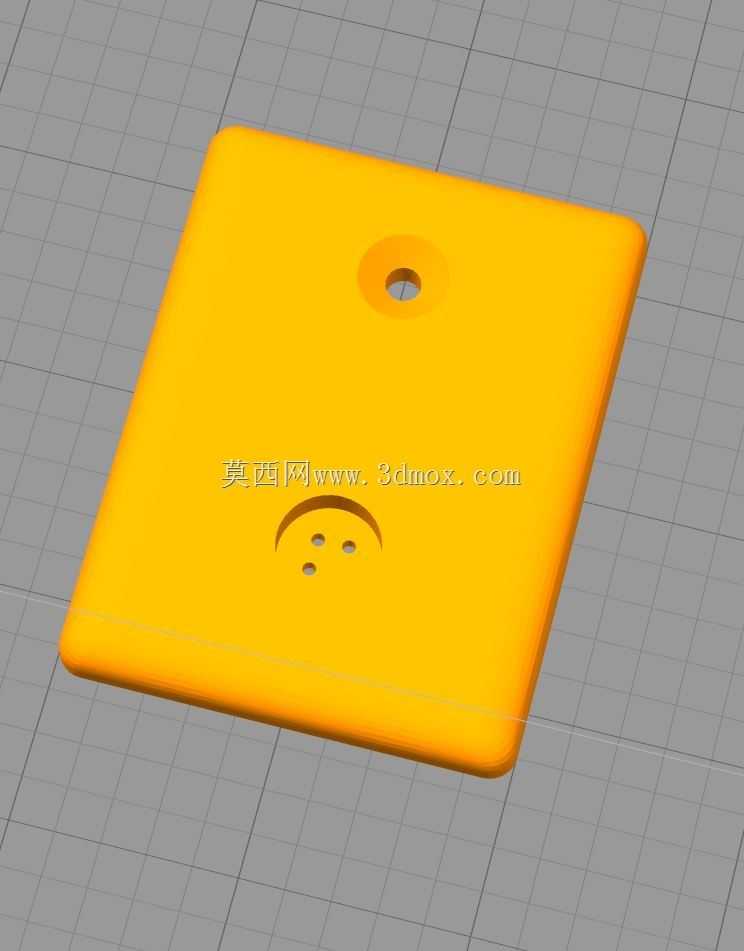

　　安装完成后整个检测面和墙板正面处于同一平面，外观整洁无突出件。板体上开设的两处孔位承担不同功能，上方的通孔为引线过孔，探头的供电线、信号触发线可以从这个孔位直接穿到墙板后侧，接入后方的控制回路或者布线槽，不用在墙板侧面额外走明线，现场布线更加规整，也避免线材外露被拉扯损坏；下方的异形开孔为探头感应窗口让位孔，孔位轮廓和探头前端的感应罩外形匹配，探头装入后感应罩可以从孔位处露出，保证红外探测的视场不会被板体遮挡，同时孔位周边的板体材料可以托住探头的法兰边，限制探头轴向窜动。设计过程中首先确认了探头的外形包络，把探头主体的最大外轮廓作为背面容纳腔的设计基准，腔体内壁和探头外壳之间预留微小装配间隙，

　　方便现场徒手或者用简单工具就能把探头推入到位，不会出现卡滞；过孔的孔径按照探头引出线束的最大外径选取，保证线束连同接头防护套都能顺利穿过，同时孔边做了钝化处理，穿线时不会割破线材绝缘层。墙板的安装边界考虑了两种常见固定方式，既可以在板体四角预留沉头孔位，用螺钉把墙板固定在86型预埋接线盒或者设备立面的安装螺柱上，沉头孔设计让螺钉头部完全沉入板体内部，不会突出正面影响齐平效果；也可以在墙板背面预留背胶贴合区域，针对光滑的设备钣金面、玻璃隔断面这类不方便打孔的安装位置，用高强度双面胶或者结构胶直接粘接固定，不用破坏安装面结构。从探测性能角度，齐平安装的方式让探头的感应面和墙面处于同一竖直平面，探测视场不会因为墙板突出产生阴影遮挡，

　　下方感应孔的开孔尺寸经过匹配，既不会因为开孔过大导致探头固定不稳，也不会因为开孔过小压缩红外透镜的接收角度，人员从探测区域前方经过时，探头的热释电元件可以正常接收到人体红外信号变化，触发后续的照明启动、设备唤醒、区域告警这类联动动作。墙板的材质选型偏向通用工程塑料或者薄铝板，工程塑料版本自重轻、绝缘性能好，用在潮湿或者有弱电布线的场景里不会和信号线产生干扰，表面可以做哑光白色处理，和常规室内墙面、设备外罩色调协调；铝板版本强度更高，散热条件略好，适合工业车间这类环境温度波动稍大的点位，板体本身的结构强度可以承受探头装入后的侧向力，日常维护擦拭感应窗口时，按压墙板也不会产生明显形变导致探头移位。在三维建模阶段，板体的圆角特征、两处孔位的相对位置、背面容纳腔的深度都按照探头实物的装配尺寸做了匹配，装配验证时可以把探头模型直接装入墙板，检查探头前端和墙板正面的齐平度，模拟线束从过孔穿出后的弯折半径，确认线束不会被墙板和安装面夹压，同时模拟墙板贴墙安装后的后侧剩余空间，保证探头尾部和墙面之间留有足够空隙，不会出现探头装到位后墙板无法贴紧安装面的问题。这类小墙板虽然结构不复杂，但在感应检测类项目里属于很实用的安装辅件，解决了裸探头直接安装时固定不牢、线材外露、感应面突出易损的问题，让检测点位的安装更加规范统一。
