红外感应元件嵌入式安装墙板结构

　　这款墙板结构的核心作用，是为松下EKMC1603113型灯泡式红外感应探头提供嵌入式安装载体，在各类非接触感应控制场景中完成探头的面板固定与定位。日常工程应用里，这类结构常出现在楼道自动照明控制、小型安防感应触发装置、智能家居人体感应节点、自助设备靠近唤醒模块的安装环节：当设备外壳需要将感应探头外露以保证探测视场，同时又要避免探头直接凸出于壳体表面易受磕碰、积灰或被误触碰时，就需要这类带沉台嵌装结构的墙板作为过渡安装件。

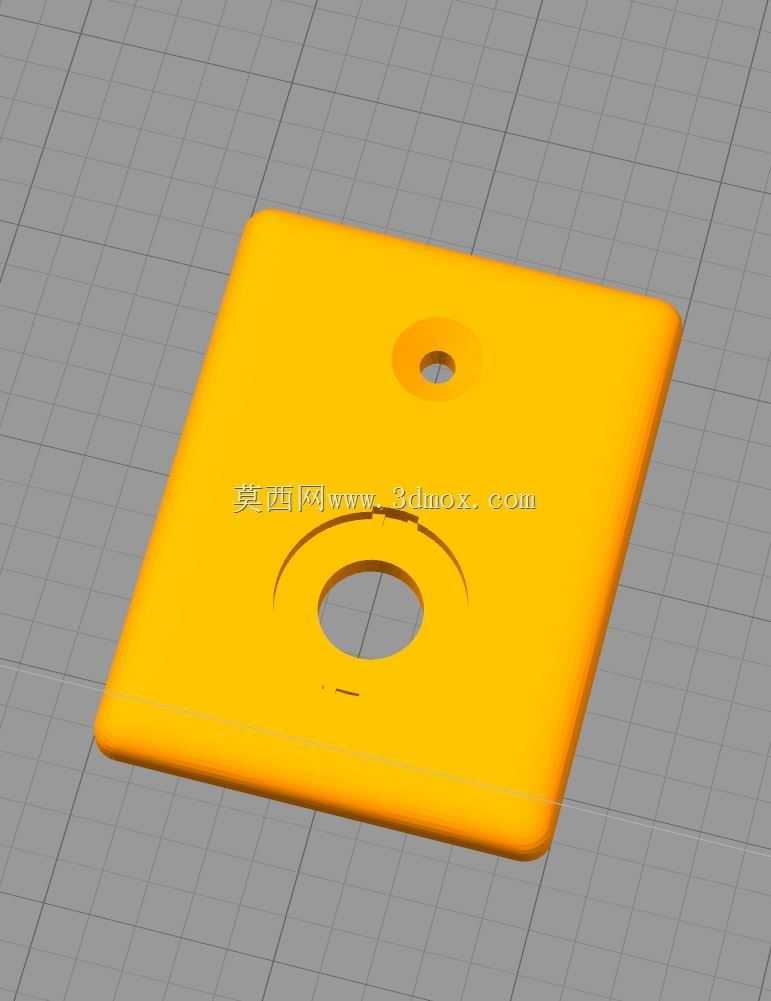

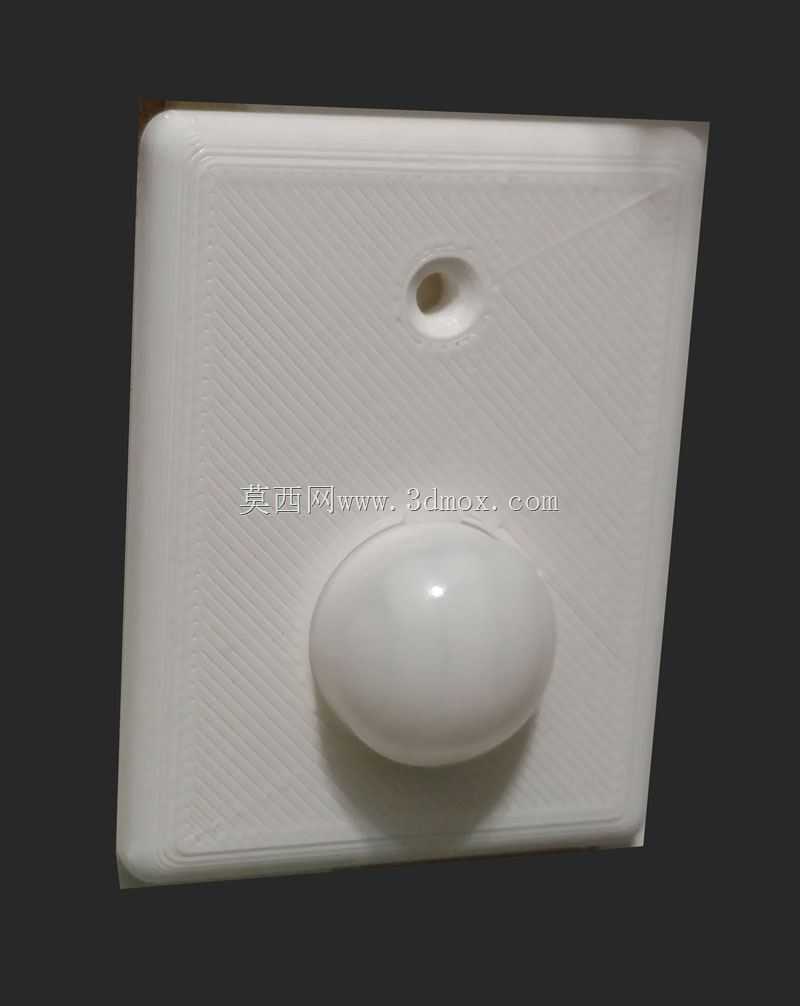

　　从实际装配逻辑来看，墙板主体为矩形薄板结构，边角做了圆角过渡处理，既避免薄板锐边在装配、运维过程中划伤操作人员，也适配多数民用、工业小型设备外壳的圆角造型风格，不会出现安装后棱角突兀的问题。板体上开设两处核心孔位：大尺寸阶梯沉孔为红外传感器的专属嵌装位，沉孔的台阶深度与传感器探头的法兰厚度匹配，传感器从墙板背侧压入沉孔后，探头感应面可与墙板正面基本齐平，仅露出极小部分感应端头，既保证红外探测的信号收发不受板材遮挡，又能限制传感器的轴向窜动；小尺寸通孔为辅助安装孔，可穿入固定螺丝完成墙板与设备主壳体的锁附，也可作为定位销孔，在批量装配时提前对墙板做预定位，避免锁螺丝时板体偏移。

　　设计过程中首先要核对的是传感器的实际外轮廓尺寸：EKMC1603113红外传感器的探头段为类灯泡圆形结构，尾部带有接线引脚，因此沉孔的内径需要略大于探头最大外径0.1-0.2mm，既保证压装时不会因间隙过小卡滞损坏传感器外壳，也不会因间隙过大导致传感器装入后出现晃动、探测角度偏移。沉孔的台阶支撑面需要保证平面度，若支撑面翘曲，传感器压装后会出现倾斜，直接导致红外探测的视场中心偏离设计角度，造成感应范围不达标、该触发的区域无响应的问题。墙板的厚度选择也需要结合安装边界确定：板厚过薄时，沉孔的有效深度不足，无法完全容纳传感器的法兰边，传感器会凸出于板体正面；板厚过厚则会无谓增加整体重量，还可能导致传感器感应面陷入沉孔内部，孔壁遮挡红外收发的边缘视场，缩小有效探测距离。

　　在安装边界层面，这款墙板的外轮廓尺寸可根据适配的设备面板空间灵活调整，核心约束是两个孔位的相对位置精度：辅助安装孔与传感器沉孔的中心距需要和设备壳体上的预装螺孔位置完全对应，公差建议控制在0.1mm以内，避免锁附时墙板受强制拉扯产生内应力，长期使用后出现板体变形。墙板背侧需要预留足够的空间容纳传感器的尾部引脚与接线，传感器压入墙板后，尾部引脚突出板体背面的高度需要在设计阶段核对，确保墙板装配到设备壳体上之后，尾部引脚不会和壳体内侧的其他元器件、走线发生干涉。

　　这类嵌装墙板的使用场景决定了它不需要承受大载荷，因此结构设计上优先保证安装定位精度与探头防护效果：圆角处理的外轮廓可以降低应力集中，即使采用薄板冲压或3D打印加工，也不容易在边角处出现开裂；沉孔边缘做了小倒角引导，传感器压装时可以顺着倒角滑入孔位，降低装配难度。对于需要在墙面、设备面板上快速加装红外感应功能的改造场景，这款墙板也可以直接作为外露安装面板使用，传感器嵌装后整体外观整洁，没有突出的易损部件，配合背面的固定结构即可快速完成感应节点的部署，无需额外定制复杂的传感器固定支架。
