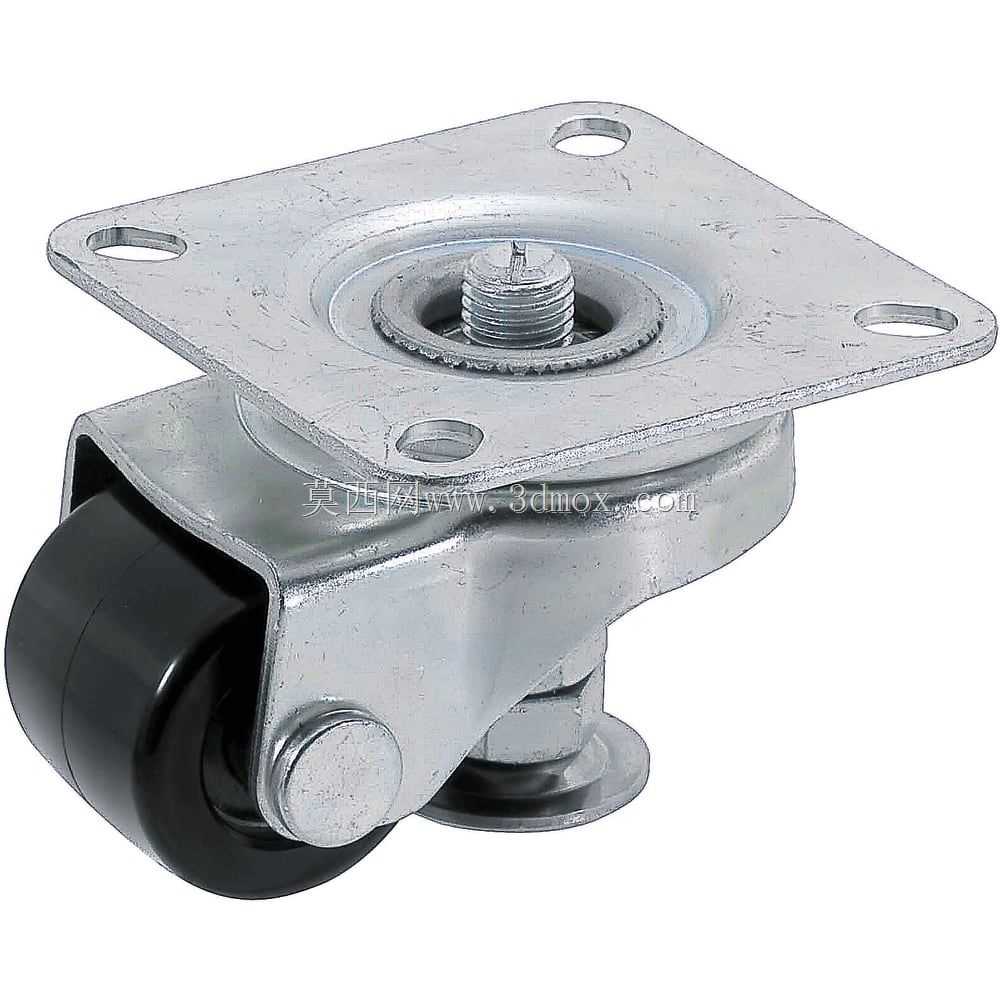

带调节支撑平板型万向重载脚轮结构

　　转向部分采用平面推力轴承结构，能够承受垂直方向的重载，同时保证转向过程顺滑无卡滞，即使在设备满载状态下，也可以轻松推动设备转向，不会出现转向卡顿、偏转阻力过大的问题。滚轮部分采用硬质耐磨尼龙材质，滚动阻力小，同时具备不错的抗冲击性能，在车间常见的环氧地坪、水泥地面上滚动时，不会产生过大的噪音，也不容易被地面的铁屑、杂物割伤滚轮表面，长期使用磨损量小，维护成本低。设计过程中，首先要明确安装边界与载荷要求，顶部的安装法兰采用方形四孔设计，四个安装孔对称分布，安装时可以直接通过螺栓将脚轮固定在设备底部的安装板上，不需要额外加工复杂的安装结构，适配市面上多数标准型材搭建的机架底部安装尺寸。这款带支撑调节结构的平板万向脚轮，在工业设备的移动与固定场景中应用十分广泛，常见于各类中小型自动化设备机架、检测仪器台架、物料周转车、轻型工装夹具台的底部，既能够满足设备在车间内转场移动的需求，也可以在设备到达指定工位后，通过底部的调节支撑结构实现设备的水平调平与位置固定，避免设备运行过程中因滚轮受力产生滑移、晃动，影响设备运行精度。从功能特性来看，这款脚轮集成了万向转向与高度调节支撑两个核心功能，区别于普通无支撑的万向脚轮，不需要额外搭配独立的支撑脚使用，能够有效减少设备底部的安装空间占用，简化安装工序。

　　滚轮直径与支撑调节行程是设计时的核心参数，滚轮直径选择65mm规格，兼顾了移动灵活性与承载能力，过小的滚轮会导致滚动阻力增大，遇到地面小凸起时容易卡滞，过大的滚轮则会增加整体安装高度，抬高设备重心，影响设备放置的稳定性。调节支撑的行程设置为23mm，这个行程范围足够覆盖多数车间地面的不平整误差，调节时通过旋转支撑螺杆，就可以调整支撑脚的伸出长度，当支撑脚接触地面并承受载荷后，滚轮会被略微抬离地面，此时设备的重量全部由四个支撑脚承担，不仅可以固定设备位置，还能避免滚轮长期受静载产生塑性变形，延长滚轮的使用寿命。

　　支撑脚的底部采用大直径接触端面，增大与地面的接触面积，降低对地压强，即使在环氧地坪等较软的地面上使用，也不会压出明显的凹痕，同时端面做了防滑纹理处理，接触地面时摩擦力更大，固定状态下不会出现滑移。整体结构的回转中心与滚轮中心、支撑中心做了同轴度优化，转向时支撑结构不会与滚轮、支架产生运动干涉，无论脚轮转向到任何角度，调节支撑都可以正常伸出接触地面，不会出现结构卡碰的问题。支架部分采用冲压钢板成型后做镀锌防锈处理，表面镀层均匀，能够适应车间内常见的潮湿、多油污的使用环境，不容易生锈腐蚀，焊接部位做了去应力处理，长期受重载冲击也不会出现焊缝开裂的问题。销轴与转动配合部位都做了表面硬化处理，耐磨性能优异，长期反复转向、滚动使用也不会出现配合间隙过大、晃动量超标的问题。在选型匹配时，需要注意单轮的额定载荷要满足设备总重量的冗余要求，通常四个脚轮搭配使用时，总承载能力要按照设备总重量的1.5倍以上来核算，避免地面不平整导致单个脚轮受力过载。安装时要保证四个脚轮的安装面处于同一平面，避免出现个别脚轮悬空不受力的情况，调节支撑时要逐个调整，保证设备台面处于水平状态，尤其是对于带有精密检测部件、运动机构的设备，水平度的调整会直接影响设备的运行精度。

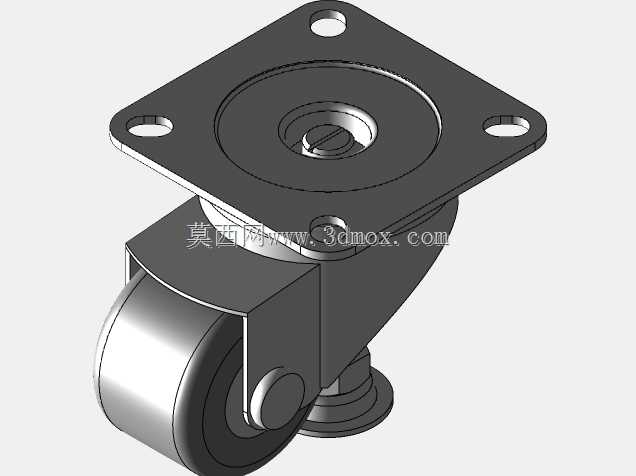

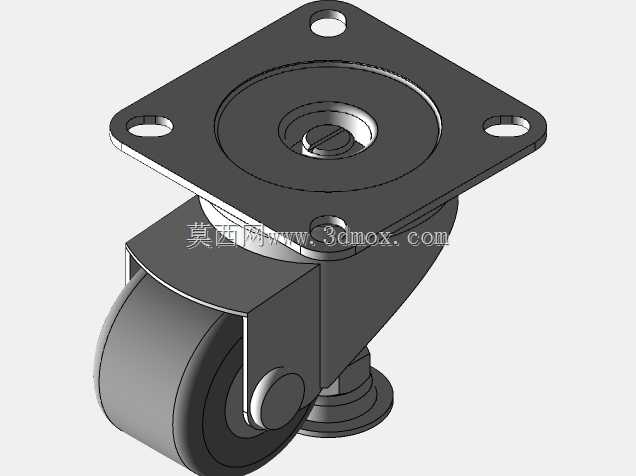

　　这款脚轮的结构设计紧凑，集成度高，相比传统的脚轮加独立支撑脚的方案，整体安装高度更低，设备重心更稳，安装工序更简单，在各类需要频繁转场又需要工位固定的工业设备上，具备很高的实用价值。建模过程中，对各个运动部件的配合间隙做了准确还原，包括轴承的安装间隙、滚轮与支架的转动间隙、调节螺杆的螺纹配合间隙，都按照实际工业产品的公差要求做了设定，能够直接用于设备的整体装配干涉检查，也可以作为选型参考的直观依据，帮助结构设计人员快速评估脚轮与设备底部其他结构的空间匹配性，避免出现安装后与设备底部的管线、其他部件产生干涉的问题。
