前弯式离心鼓风机多翼叶轮结构设计

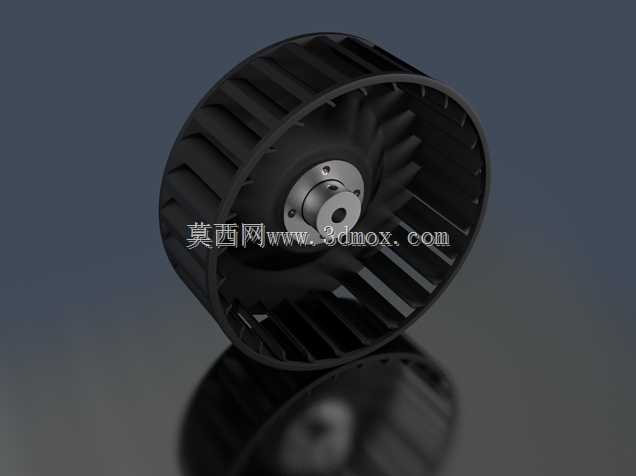

　　这类前弯式叶轮是小型离心通风设备的核心做功部件，常见应用场景覆盖商用新风系统室内机、机柜散热通风单元、小型工业设备排风组件、家用空气净化器增压模块，在低风压、大流量的通风需求场景中适配性极强，相比后弯叶轮，它能在更小的叶轮直径下实现同等风量输出，对安装空间局促的通风设备来说是非常务实的结构选择。从实际使用功能来看，叶轮旋转时，前弯构型的叶片会持续对进入叶道的空气做功，将轴向进入的气流转向为径向甩出，在蜗壳的导流作用下形成稳定的压力输出，为通风回路提供持续的气流动力，这类叶轮的运行转速通常不高，动平衡调校难度低于同规格后弯叶轮，适合批量生产的民用及商用通风设备使用。

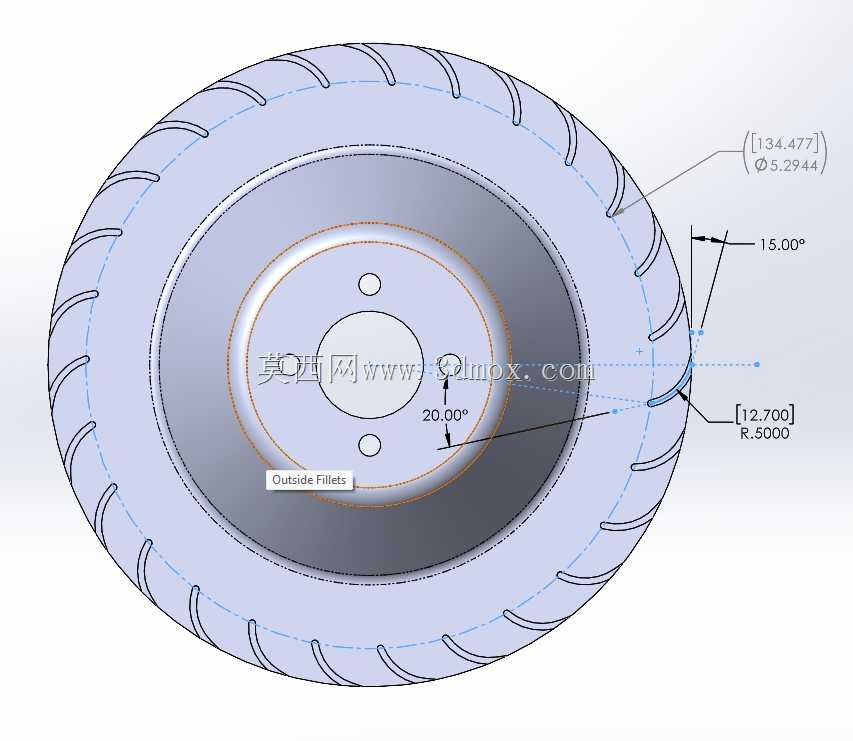

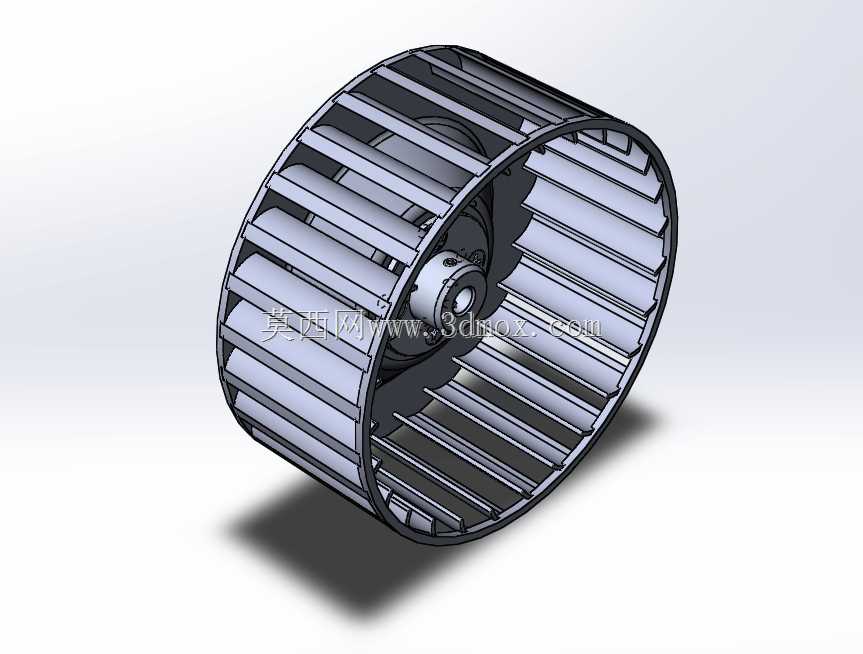

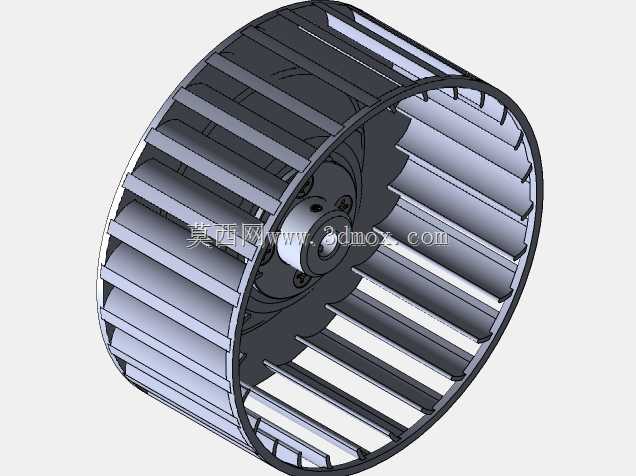

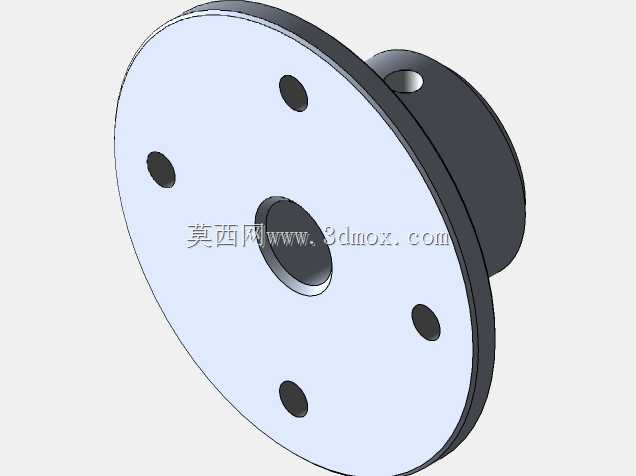

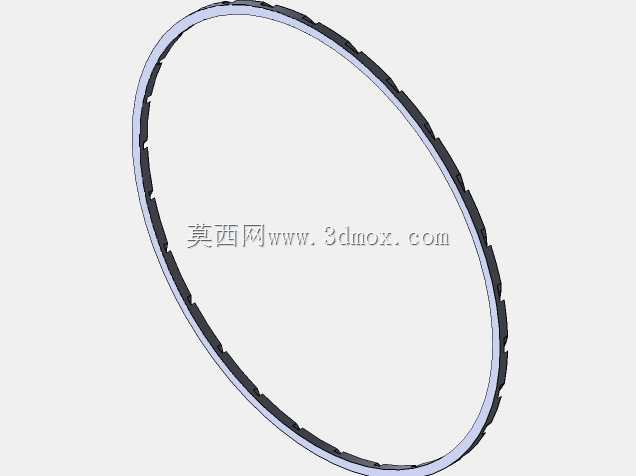

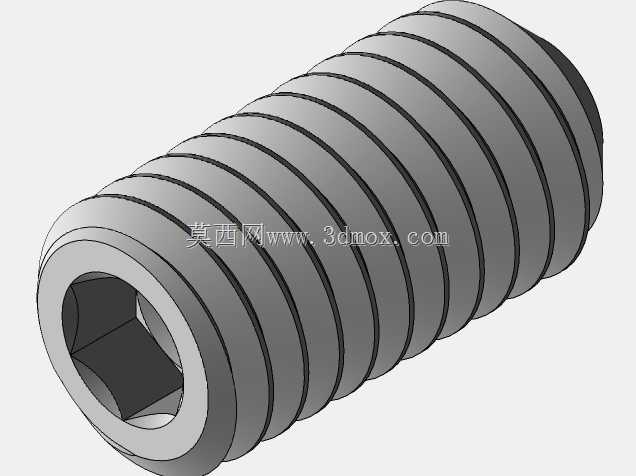

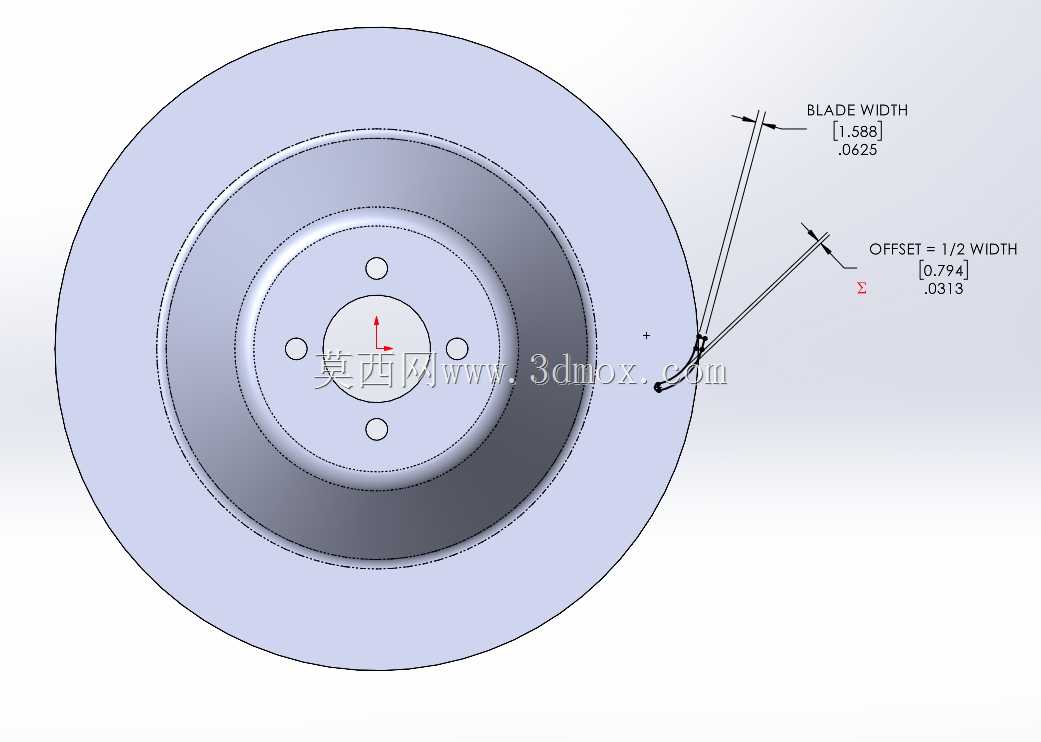

　　结构设计层面，该叶轮采用分体组合式构型，核心受力部件为中心金属轮毂，轮毂上加工有标准的电机轴安装孔与紧定螺钉定位位，可直接适配常规单相异步电机或直流无刷电机的输出轴，轮毂外圈设置定位凸台，与塑料材质的背板、叶环结构精准定位，避免装配后出现同轴度偏差。叶片与背板采用一体化真空成型工艺制作，叶型为等厚度前弯圆弧构型，叶片沿周向均匀排布，相邻叶片间形成连续的气流通道，叶片进出口角度按照小尺寸风机的常用流道参数设置，没有做复杂的翼型修型，在保证成型工艺性的前提下，兼顾气流通过效率。

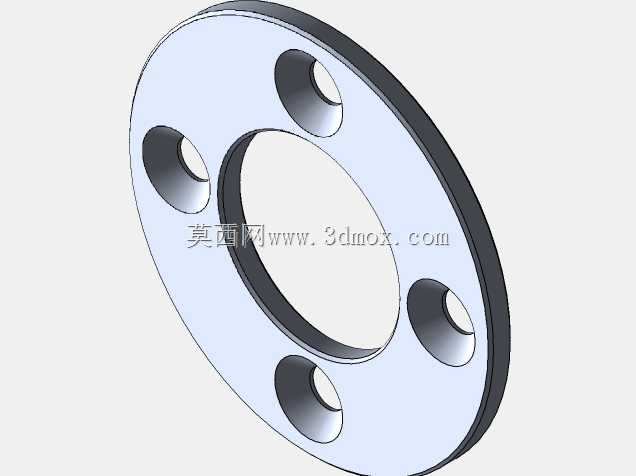

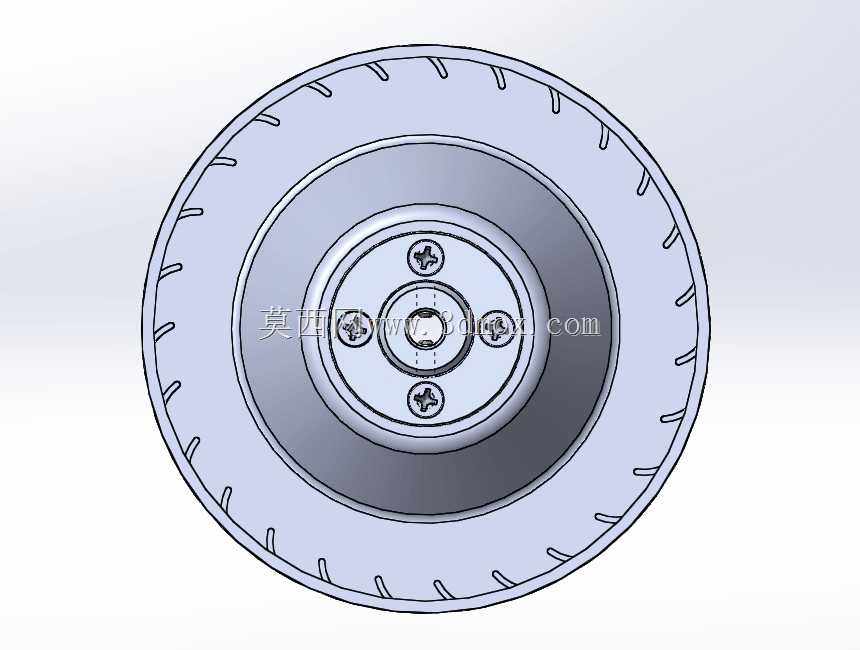

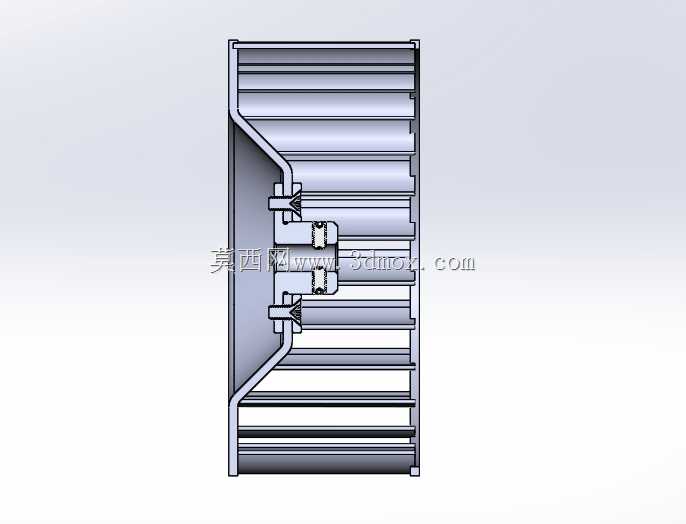

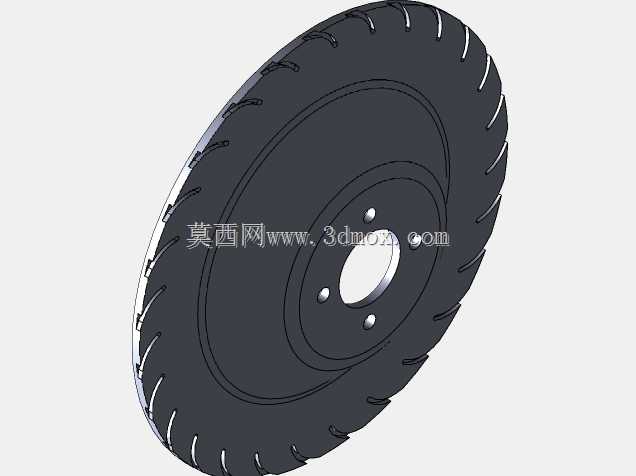

　　背板上预留的数控铣削槽位，是为了与金属轮毂的定位结构嵌合，装配时塑料叶轮主体与金属轮毂通过结构粘接固定，再用外侧的金属垫圈压合限位，将塑料结构夹持在轮毂与垫圈之间，避免高速旋转时塑料部件与金属轮毂出现相对滑动，这种组合结构既利用了塑料件成型效率高、叶型一致性好的优势，又通过金属轮毂解决了塑料件与电机轴连接的强度不足问题，长期运行下不会出现轴孔磨损、叶轮打滑的故障。从安装边界尺寸来看，这类叶轮的轴向宽度与外径比例通常控制在0.4-0.6区间，适配的蜗壳型线可按照常规多翼离心风机的设计规范匹配，安装时需要保证叶轮进风侧与集风器的重叠量在5-8mm，间隙控制在2mm以内，避免出现气流回流导致的风量损失与运行异响。

　　设计过程中需要重点关注叶片与背板、叶环的连接圆角，过小的圆角会导致应力集中，在长期启停交变载荷下出现叶片根部开裂的问题，通常连接圆角不小于R1.5；同时周向排布的叶片需要做等分公差控制，单叶片位置度偏差不超过0.2mm，否则会导致动平衡量超标，运行时出现振动与噪音。另外，塑料材质的选型需要兼顾耐温性与抗老化性能，常规通风场景下选用添加抗UV助剂的ABS材质即可，若应用在有高温排风需求的场景，可更换为PP或耐高温尼龙材质，金属轮毂与垫圈采用常规铝合金车削加工即可，表面做阳极氧化处理提升抗腐蚀能力。实际选型匹配时，需要根据目标风量风压参数调整叶轮的叶片数量、进出口安装角以及叶轮直径，同直径下增加叶片数量可以提升气流输出的均匀性，降低紊流噪音，但会相应增加风阻，需要结合电机的输出功率曲线做匹配调校，避免出现电机过载的情况。
