500x600x200规格金属电表箱三维设计模型

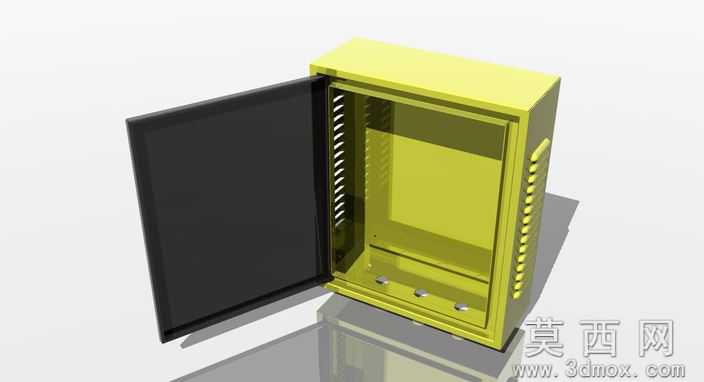

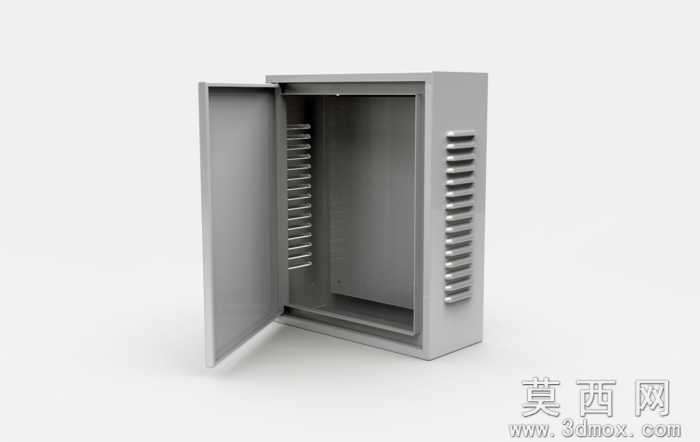

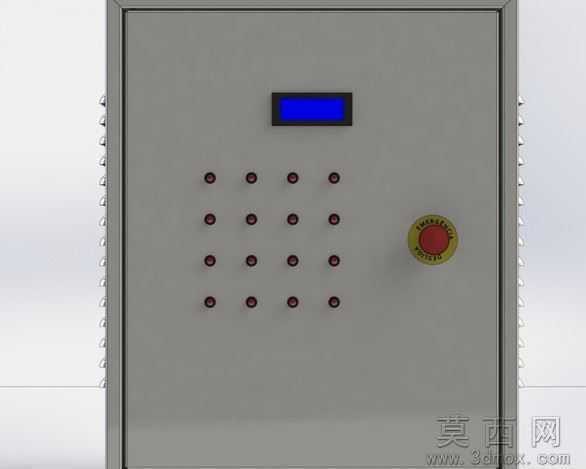

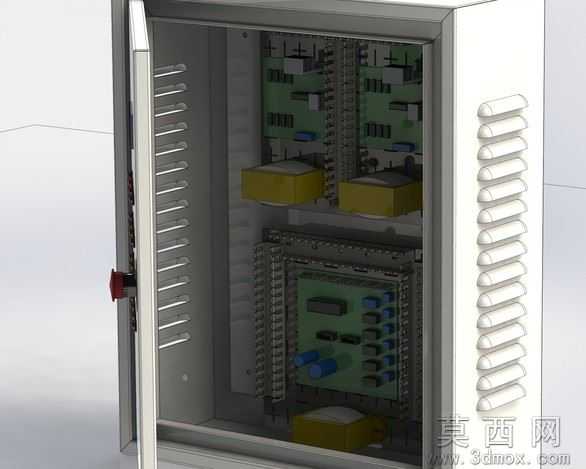

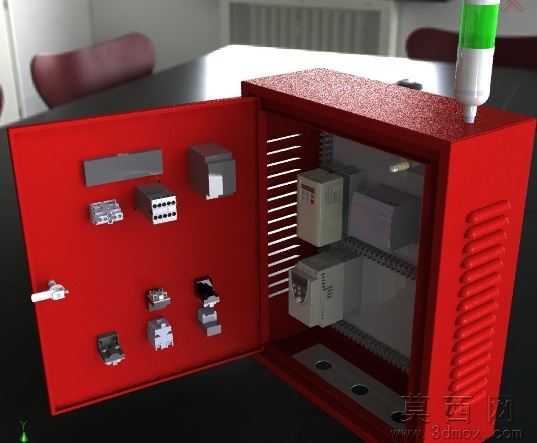

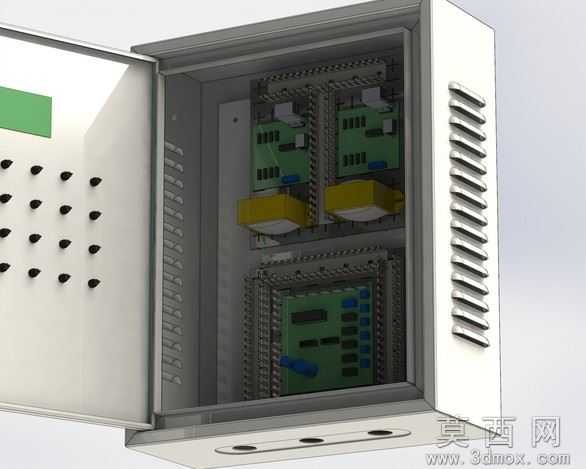

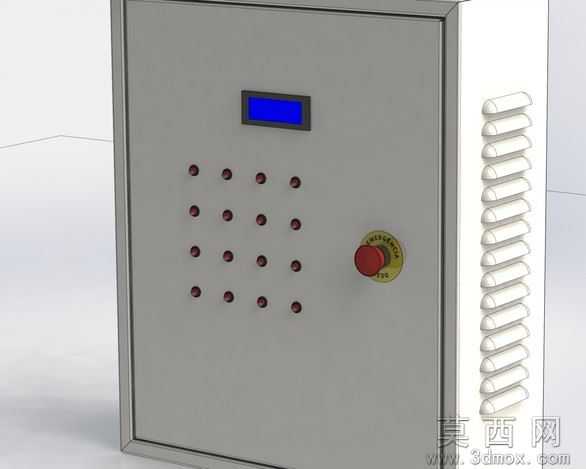

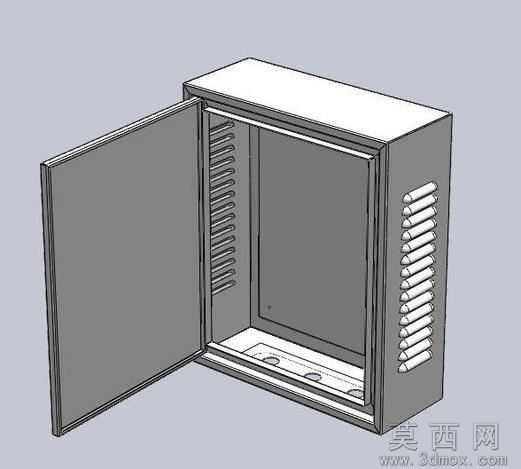

本模型为规格500x600x200毫米的金属电表箱三维设计成果，建模流程遵循电气柜体设计的标准逻辑：首先依据低压配电箱体的尺寸规范搭建整体外框基准，依次完成箱门、侧部散热筋、内部安装导轨、元件安装位的特征建模，过程中对门板铰链配合位、门锁安装槽、进出线开孔的细节做了精准还原，所有特征均保留可编辑的参数化历史记录，方便后续根据实际项目需求调整尺寸规格。参数设计层面严格匹配民用及小型工业场景电表箱的通用规范，箱体板材厚度、内部元件安装间距、散热通风口的排布尺寸均符合电气安装安全标准，预留的导轨安装位可适配主流规格的断路器、端子排、电表模块，箱门开启角度、门锁锁止行程的参数也按照实际五金件的装配要求做了对应设置。渲染材质部分针对金属柜体的特性做了精细化调整，箱体外壳采用红色磨砂喷塑金属材质，还原真实电表箱的表面质感，内部电气元件分别匹配工程塑料、镀锌金属、哑光绝缘材质的视觉效果，场景中搭配桌面环境与辅助光源，清晰呈现箱体开门状态下的内部布局，侧部散热结构的凹凸质感、门板上元件排布的细节都通过材质光影得到真实展现。结构原理上，该电表箱采用单开门壁挂式结构，门板内侧预留元件安装位可布置操作类电气元件，箱内分层设置安装导轨与固定支架，用于排布电表、断路器、接线端子等配电部件，侧部一体冲压成型的散热筋可保障箱内空气流通，避免电气元件工作积热，门锁采用通用转舌锁结构，兼顾日常操作便捷性与用电安全防护要求。软件兼容方面，模型提供SolidWorks2012原生格式，同时导出STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，也可直接导入渲染软件做效果调整，STL格式可支持3D打印制作等比例验证模型。研发教学应用层面，该模型可作为低压配电柜体设计的教学案例，帮助学习者掌握电气柜的结构布局、钣金建模的基本方法，也可用于配电项目的方案展示、安装施工前的布局模拟，还能作为钣金加工行业的参考样例，辅助完成同类型电表箱的生产工艺设计，对于电气专业学生、配电设计工程师、钣金结构设计师都有较高的参考价值。
